庭院种植用光伏遮阳温室结构设计

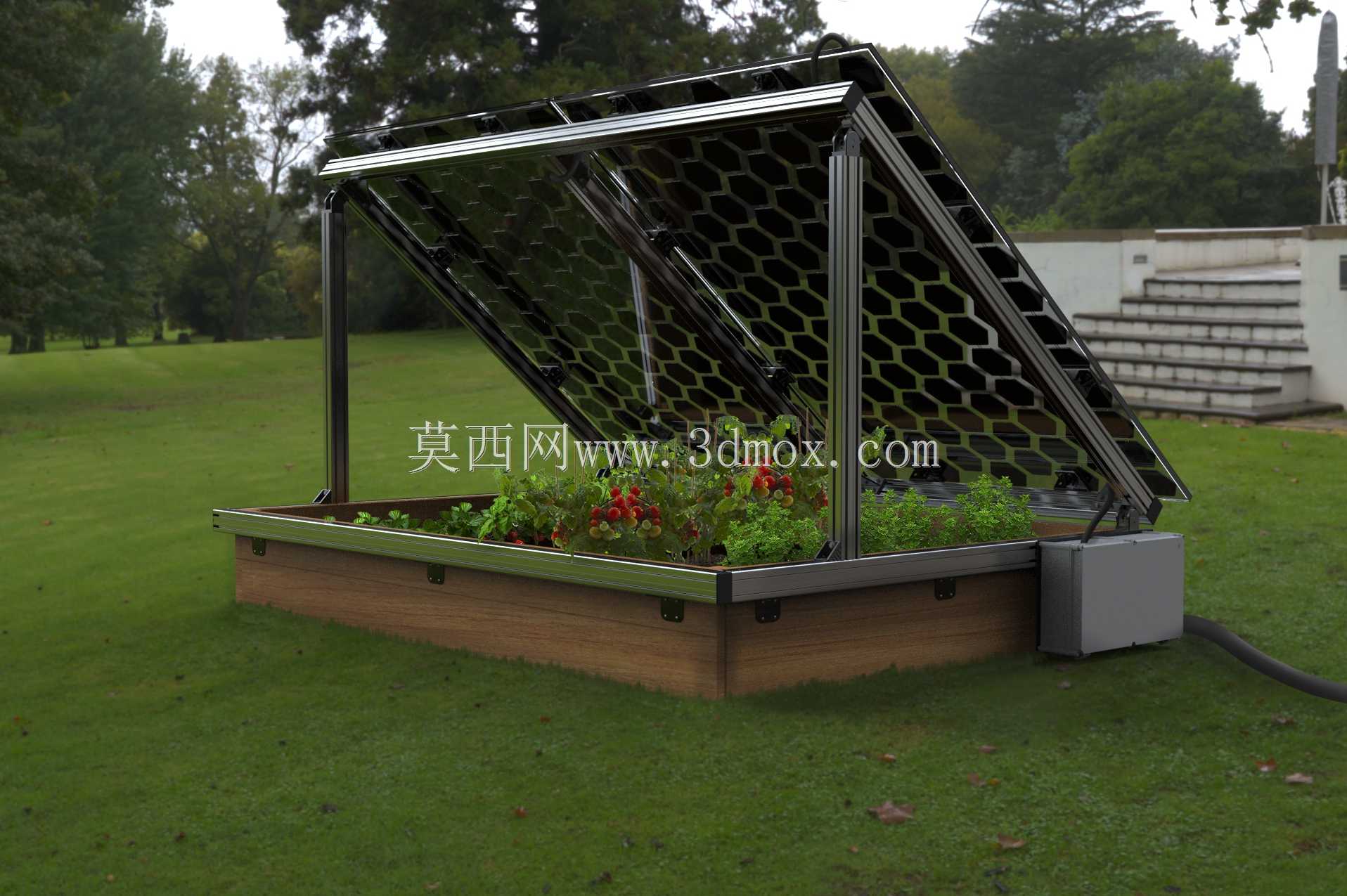

　　这套集成光伏组件的小型庭院温室结构，主要面向家庭庭院、社区共享菜园、小型屋顶种植区这类场景使用，核心是在满足小型作物种植保温、遮阳需求的同时，利用棚顶的倾斜安装面铺设光伏电池组件，实现种植空间的能源自给，可配套小型灌溉水泵、棚内补光灯、通风小风机等低功耗种植配套设备供电，不需要额外布设市电线路，适配没有外接电源的户外零散种植区域。

　　从实际使用功能来看，结构下部采用防腐实木围合的种植槽结构，槽体深度满足常见叶菜、矮生茄果类作物的根系生长需求，围板做了斜切收边处理，避免边角磕碰损伤，槽体底部预留排水间隙，可直接铺设种植基质，不需要额外砌筑种植池。上部的支撑框架采用铝型材拼接搭建，型材连接位置采用隐藏式角件固定，外部无突出的螺栓端头，避免户外使用过程中锈蚀流挂影响外观，同时降低人员磕碰的风险。棚顶的光伏面板采用可调节倾角的铰接支撑结构，可根据不同季节的太阳高度角调整面板倾斜角度，兼顾光伏发电效率与棚内的遮阳覆盖率：夏季太阳高度角高时，调大倾角可在正午时段为种植区提供更多遮阳面积，避免作物被强光灼伤；冬季太阳高度角低时，调小倾角可让更多阳光射入种植区，满足作物光合作用需求，同时提升光伏组件的冬季发电效率。

　　设计过程中优先考虑户外长期使用的耐候性，不同材质的连接位置都增设了绝缘隔离垫片，避免铝型材与木材、金属固件直接接触产生电化学腐蚀，光伏组件的布线全部沿铝型材的内置槽道布设，外部无裸露线缆，避免户外紫外线照射加速线缆老化，同时防止园艺操作过程中剐蹭破坏线路。结构侧边预留了线缆穿入孔，配套的电气控制盒采用壁挂式安装在种植槽侧端，盒体防护等级满足户外露天使用要求，可内置充放电控制器与小型储能电池，多余发电量可存储起来供阴雨天使用。

　　安装边界方面，整套结构的占地尺寸适配普通家庭庭院的零散空地，不需要做复杂的混凝土基础，放置在平整的草坪、硬化铺装地面都可使用，种植槽自身的重量加上基质装填后的配重，可抵御常规六级以下的阵风，不需要额外打膨胀螺栓固定，后期移位也比较方便。光伏面板的开启角度设置了机械限位结构，最大开启角度下不会出现倾覆风险，面板与种植槽边缘预留了足够的操作空间，日常打理作物、采收的时候不会被支撑结构磕碰。棚体的倾斜面设计也考虑了自然排水需求，雨天雨水可顺着面板倾斜方向流到棚体后侧，不会直接灌入种植槽内造成基质积水，面板表面的光滑玻璃材质也不容易积灰，自然降雨即可完成表面清洁，减少日常维护工作量。

　　结构的受力设计经过校核，铝型材框架的截面选型满足光伏组件的风载、雪载承重要求，北方冬季少量积雪不会造成框架变形，支撑气弹簧的选型匹配面板重量，单人即可轻松调整面板倾角，不需要额外辅助工具。种植槽的木材经过防腐防蛀处理，可直接接触潮湿的种植基质，使用寿命满足户外园艺场景的使用要求，木材与铝型材的搭配也兼顾了结构强度与庭院景观的协调性，不会像全金属结构那样在庭院环境中显得过于突兀。
