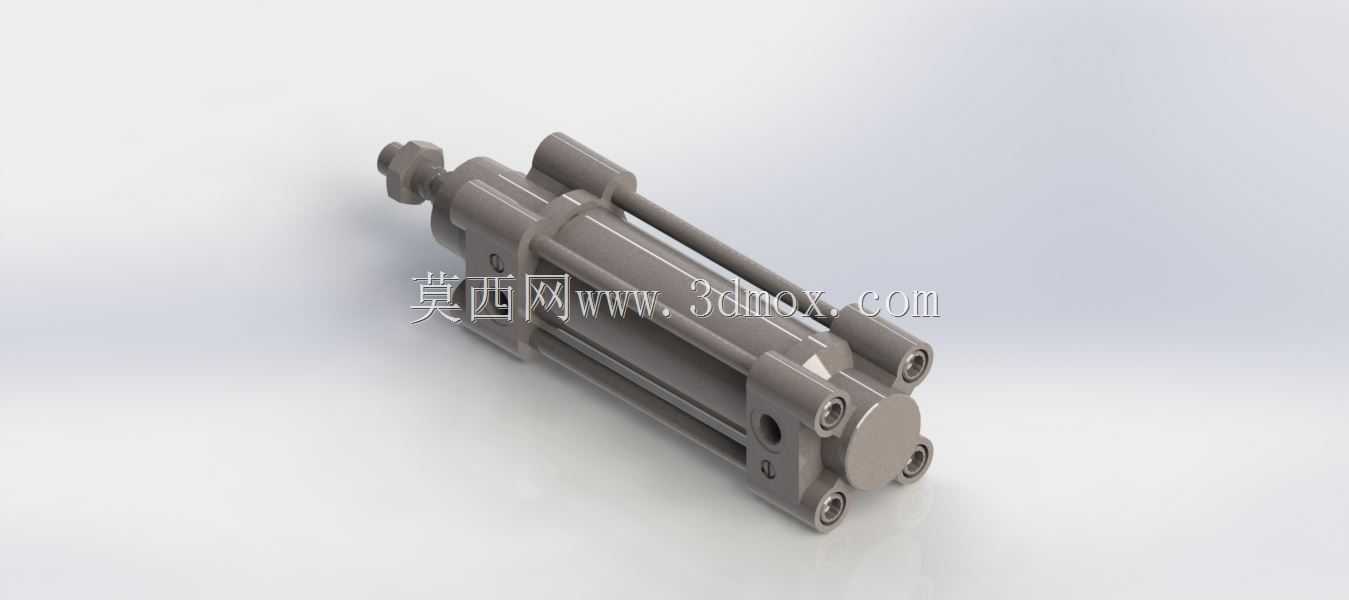

Camozzi拉杆式标准气动气缸结构设计

　　这款拉杆式气动执行元件，是气动系统里最常见的直线动力输出部件，在轻工包装、自动化装配、机床上下料、物流分拣等场景里随处可见，核心作用是把压缩空气的压力能转化为活塞杆的直线往复机械能，带动负载完成推压、顶升、移位、夹紧等常规动作，相比液压执行元件，它的响应速度更快、介质清洁无泄漏风险，维护成本也更低，适合多数中低负载的工业自动化工位使用。从结构设计来看，这款气缸采用了经典的四拉杆锁紧端盖结构，前后端盖通过四根对称布置的拉杆拉紧缸筒，这种结构的优势是承压稳定性好，端盖与缸筒的密封压紧力均匀，在0.1-1MPa的常规工作气压下不会出现端盖偏移、漏气的问题，同时后期拆解维护更换密封件也十分方便，不需要专用工装就能完成拆装。

　　缸体表面做了硬质阳极氧化处理，内壁粗糙度控制在Ra0.4以下，能降低活塞密封圈的滑动磨损，延长气缸的整体使用寿命，前后端盖都集成了进气口，不需要额外安装过渡气路块，气路接口采用标准内螺纹设计，能直接匹配市面上常规的气动快插接头，减少现场安装的配件准备工作。活塞杆部分采用了镀硬铬处理，表面硬度达到HV600以上，能抵御常规工况下的粉尘、轻微磕碰带来的表面损伤，前端盖内部集成了导向环与防尘圈，导向环采用铜基含聚四氟乙烯材质，既能给活塞杆提供足够的径向支撑，避免活塞杆伸出后受径向负载出现偏磨，又能降低滑动阻力，防尘圈则可以刮除活塞杆表面附着的粉尘、碎屑，避免杂质进入缸体内部划伤密封件与缸筒内壁。活塞部分采用双向密封结构，

　　活塞上安装了耐磨环与两个Y型密封圈，双向都能实现可靠密封，不会出现窜气导致的推力不足、爬行问题，同时活塞两端设置了弹性缓冲垫，当活塞运行到行程端点时，缓冲垫会先接触端盖，吸收活塞的冲击动能，降低端点碰撞的噪音与结构冲击，避免长期冲击导致端盖松动、活塞杆变形。从安装边界来看，这款气缸的安装尺寸完全符合ISO6431标准，前后端盖都预留了标准的安装孔位，既可以通过前端盖法兰安装、后端盖耳轴安装，也可以搭配脚架、中间铰轴等安装附件适配不同的安装场景，不需要额外做安装位的非标加工。选型时需要注意，这类气缸的理论输出推力是由缸径与工作气压共同决定的，实际选型时需要预留30%以上的推力余量，避免负载波动、气压波动导致气缸出力不足，

　　同时如果工位存在侧向负载，不能直接靠气缸本身承受径向力，需要额外加装导向轴、直线导轨等导向机构，避免活塞杆受径向力导致密封偏磨、活塞杆弯曲。在三维建模过程中，这类标准件的建模需要重点关注安装尺寸的准确性，包括气路接口的螺纹规格、安装孔的孔距与孔径、活塞杆伸出端的螺纹尺寸、整体行程对应的安装距，这些尺寸直接影响后续整机装配时的干涉检查与安装适配性，建模时要严格按照样本尺寸做参数化建模，方便后续同系列不同缸径、不同行程的气缸快速改型调用，不需要重复建模。另外，气缸的密封槽尺寸要严格按照密封件的标准尺寸设计，槽宽、槽深、槽口倒角都要符合密封件的安装要求，避免密封件安装后出现挤伤、密封失效的问题，端盖与缸筒配合的止口尺寸要控制合理的公差，既保证装配时的同轴度，又不会因为过盈量太大导致装配困难。这类拉杆式气缸之所以能在工业场景广泛应用，核心就是结构成熟、互换性强、成本可控，不管是新设备设计还是旧设备改造，都能快速找到替换件，不需要定制特殊结构，能大幅缩短设备的设计与交付周期，降低后期的维护备件成本。
