虎蛾上单翼木质桁架翼肋骨架结构

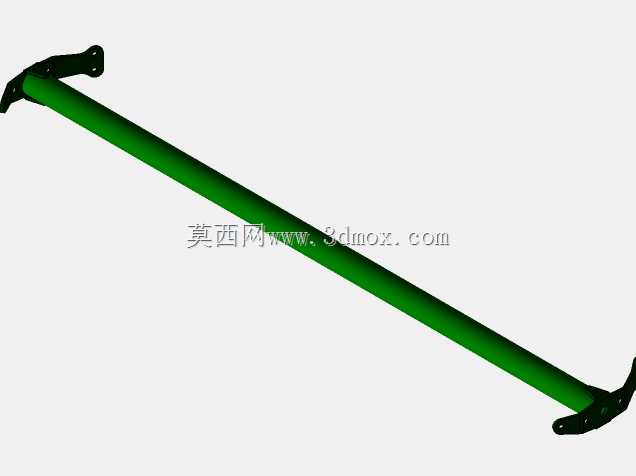

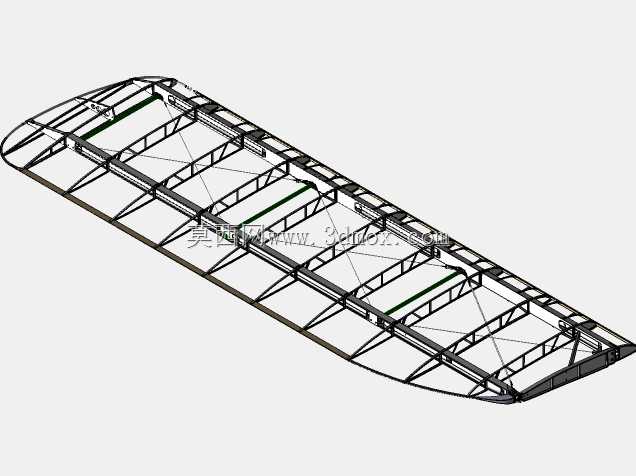

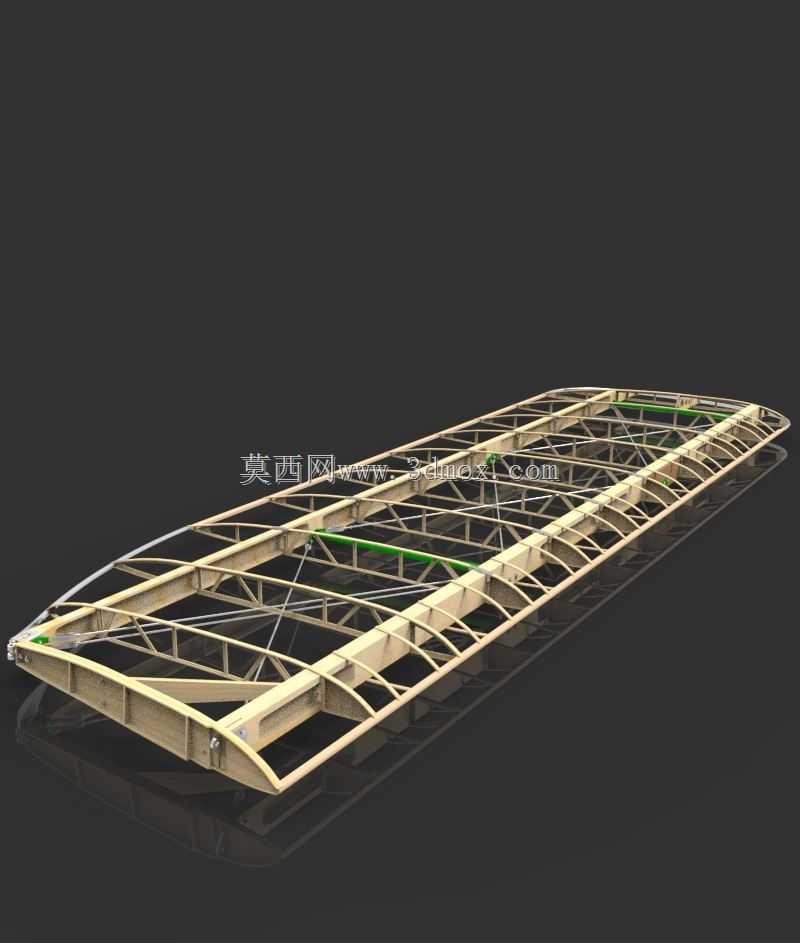

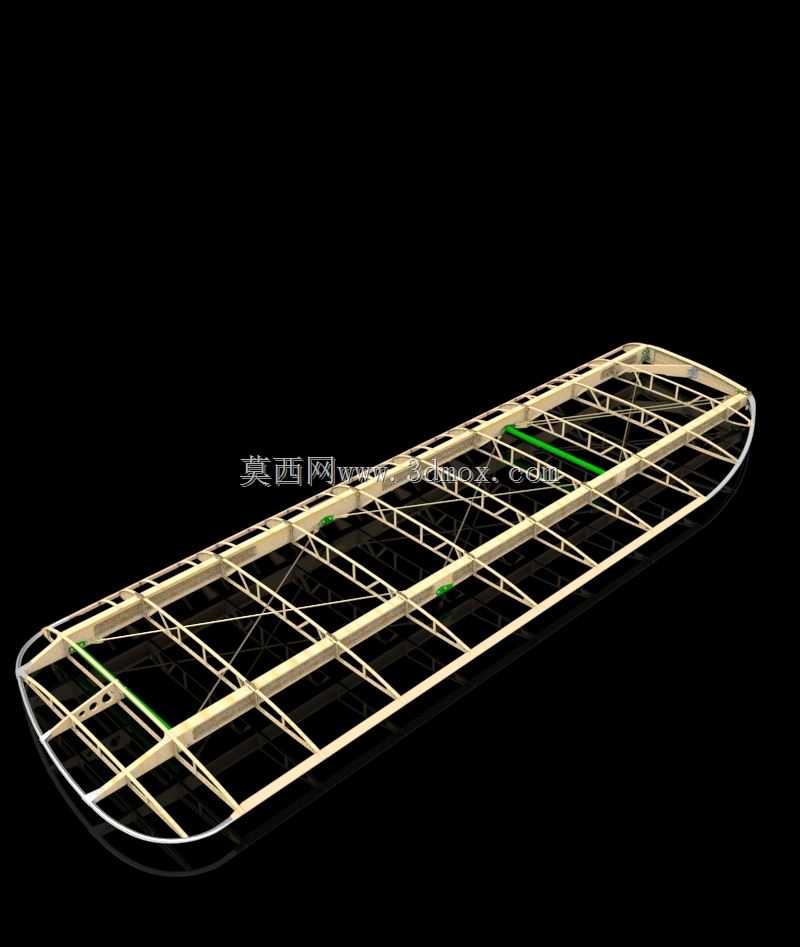

　　这套结构对应老式双翼教练机虎蛾的左上主机翼组件，右侧上翼可按机身对称面直接镜像得到，整体采用轻木骨架加张线支撑的经典低速飞机布局，翼面内部没有整体承力蒙皮，主要靠前后梁、翼肋、斜撑张线和前缘包板共同维持翼型与刚度。现场装配时，机翼通过根部接头与机身侧上方的承力座连接，外侧再由V形撑杆把翼梁载荷传到机身下部；建模时需要先锁定翼展、弦长、上反角和安装角，再布置前后主梁位置，否则后续蒙皮、副翼和撑杆接口会连续错位。

　　从使用场景看，这类机翼主要服务于低空低速飞行、飞行训练、复古飞机复原和航空教学展示。机翼在飞行中承受升力、阵风载荷、着陆冲击以及撑杆传来的压缩力，上翼虽然不直接设置主起落架接头，但与张线、撑杆和机身接头形成空间受力体系。骨架设计不能只追求外观轻巧，翼梁要承担主要弯曲载荷，翼肋负责维持翼剖面形状，斜张线用于限制扭转变形，前缘区域则需要局部加强，以保证蒙皮包覆后表面连续、气动外形准确。

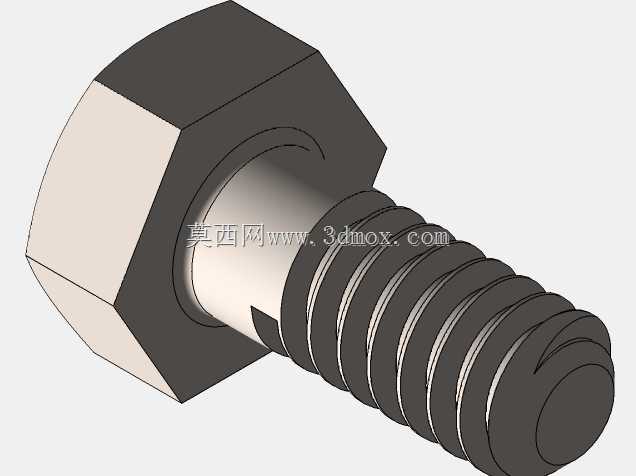

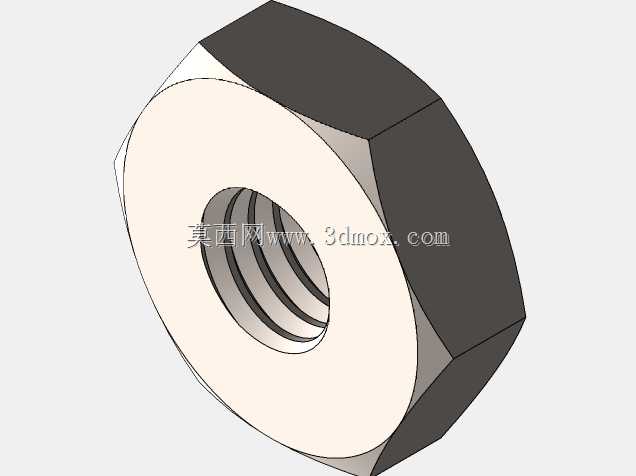

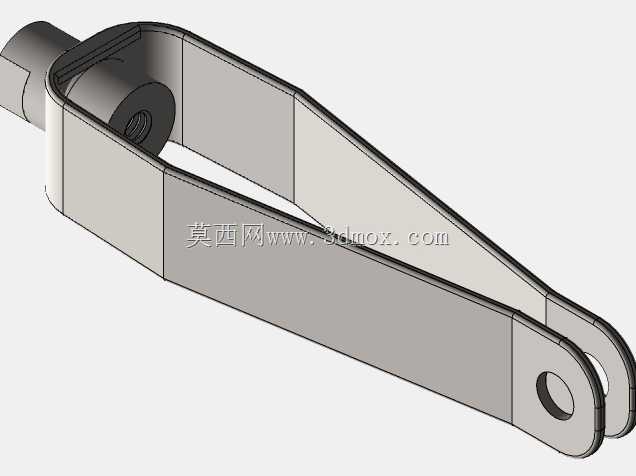

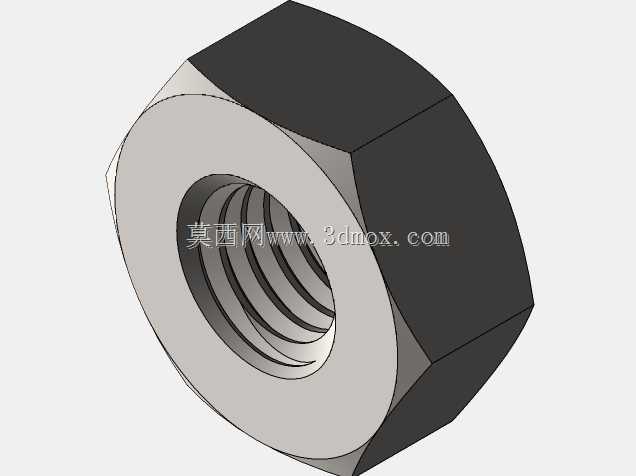

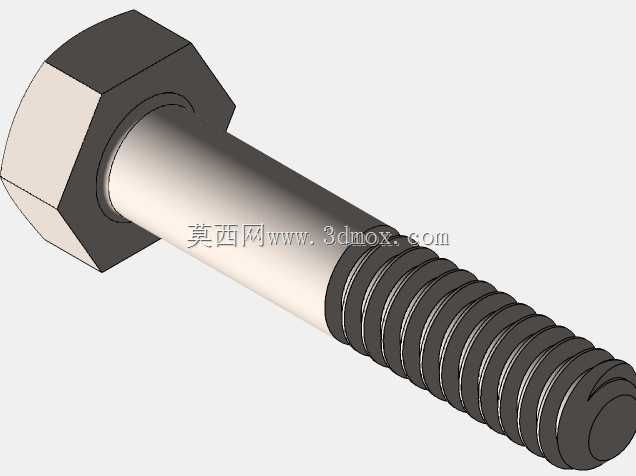

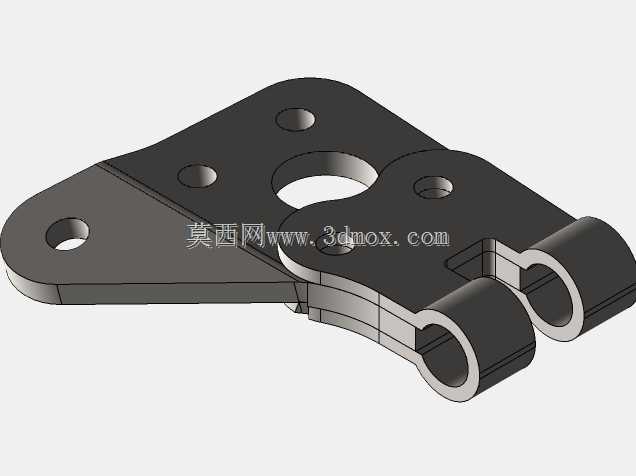

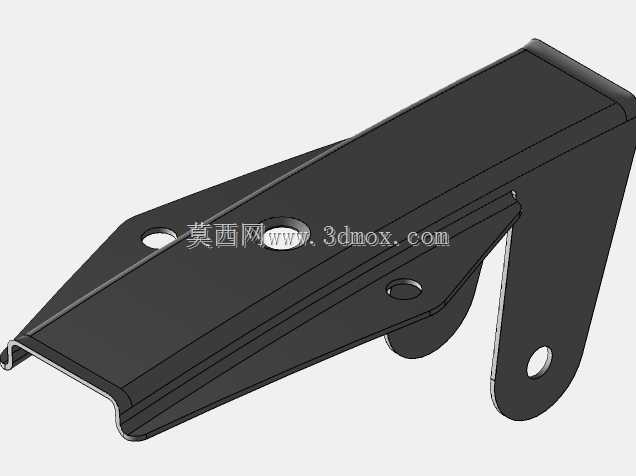

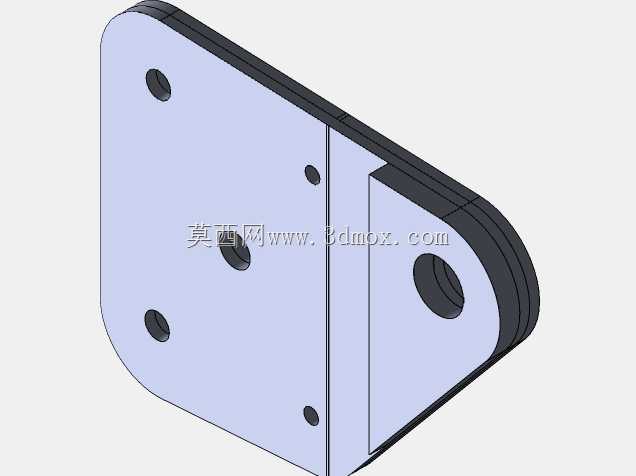

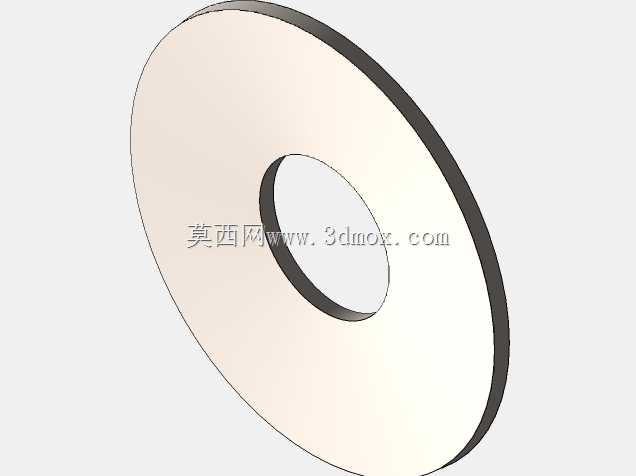

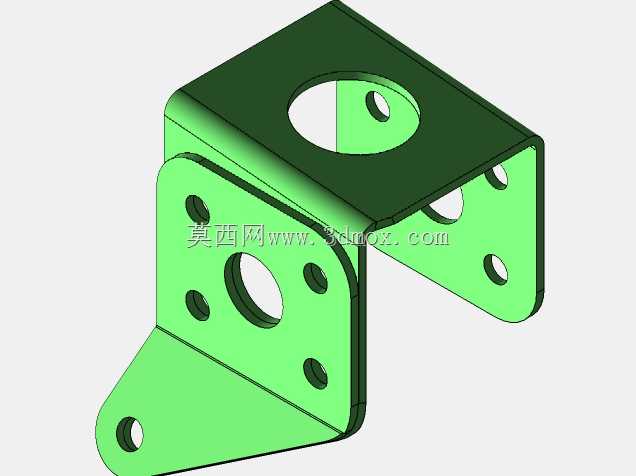

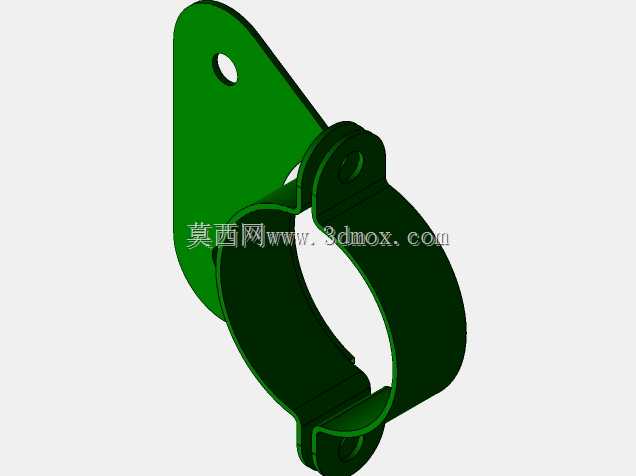

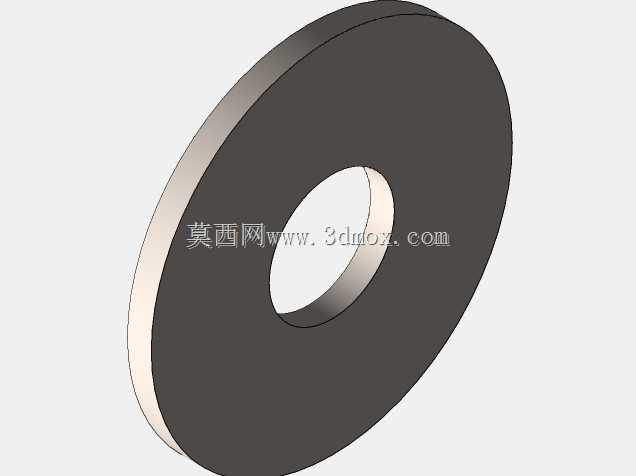

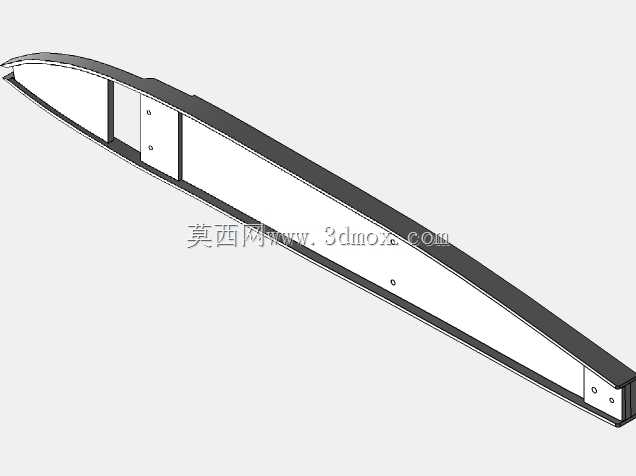

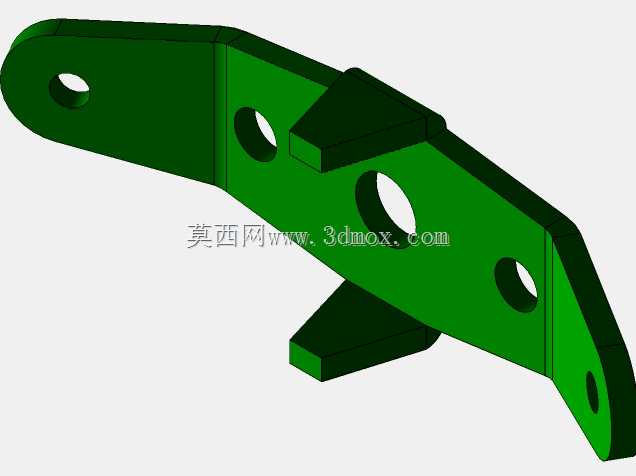

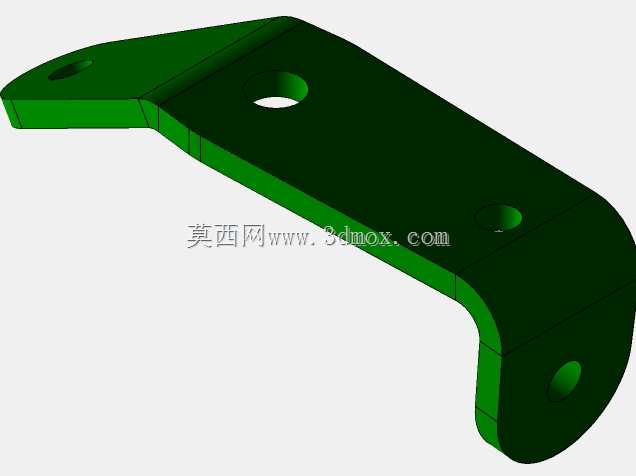

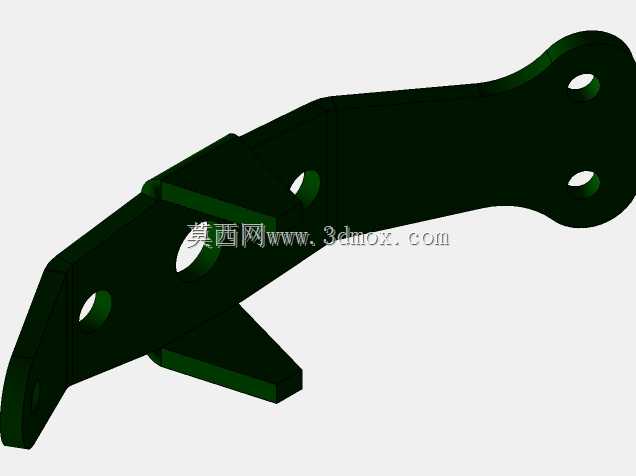

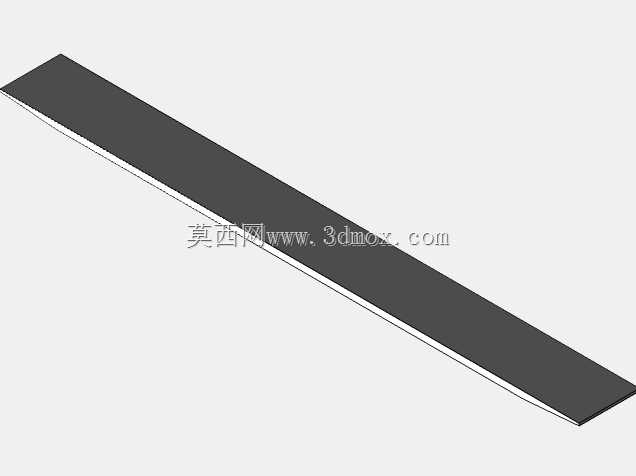

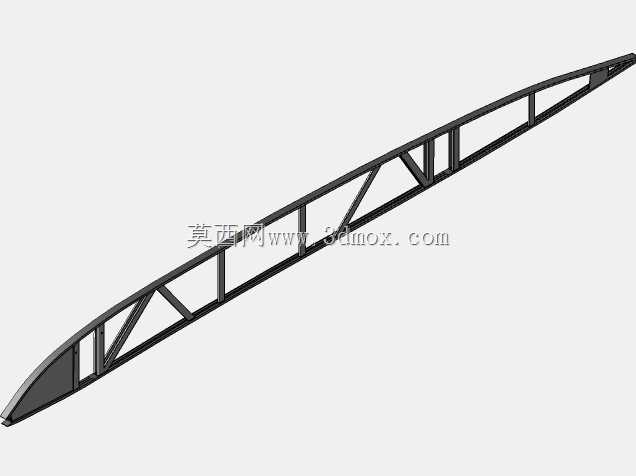

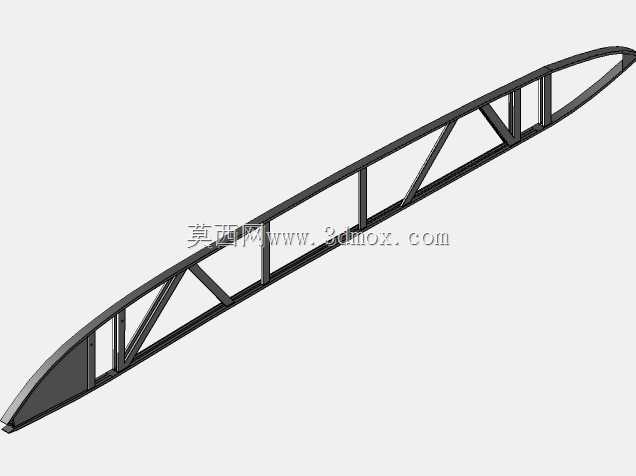

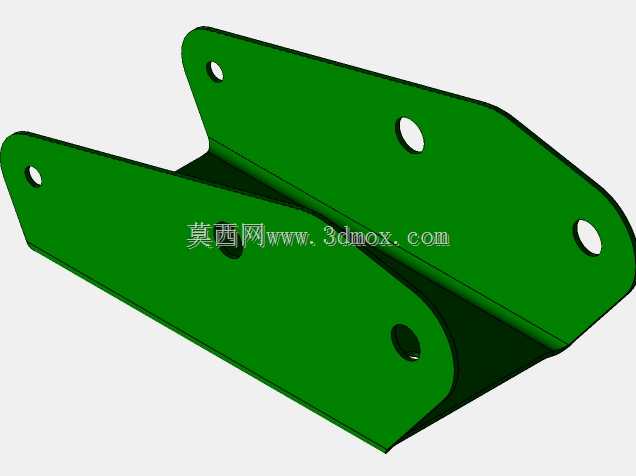

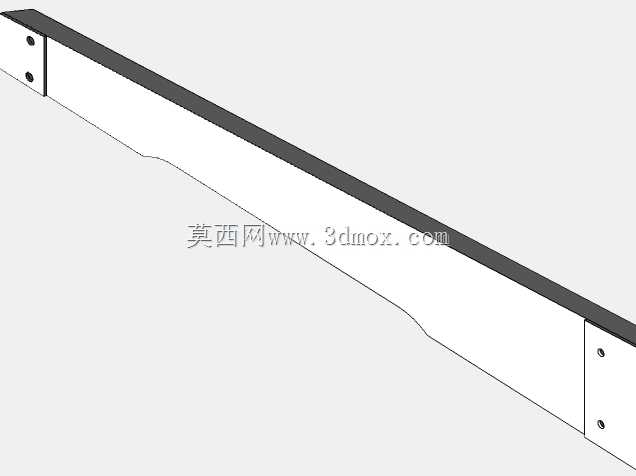

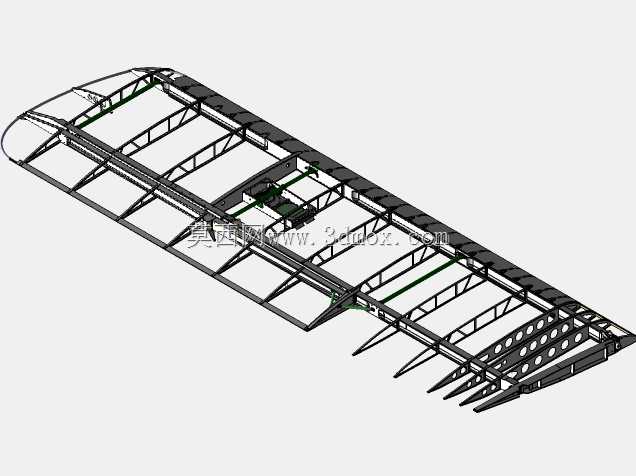

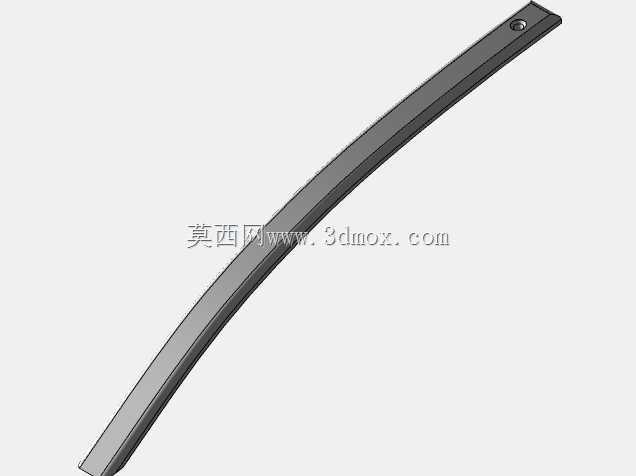

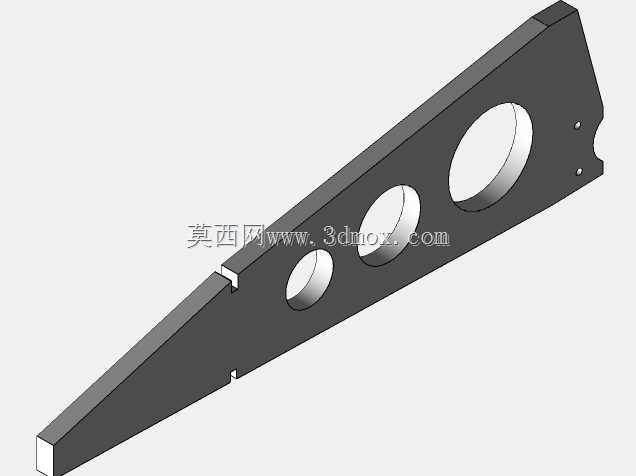

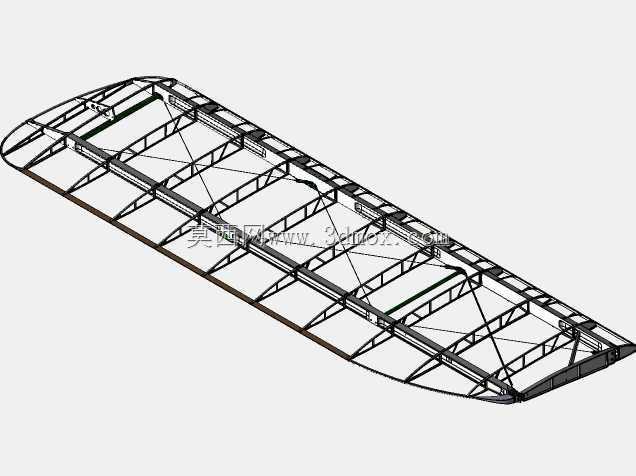

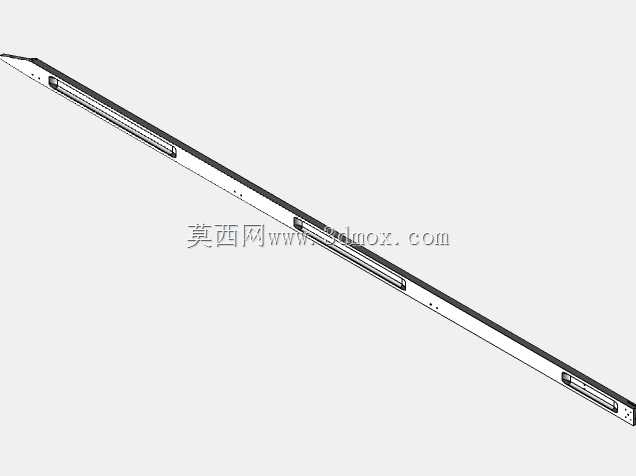

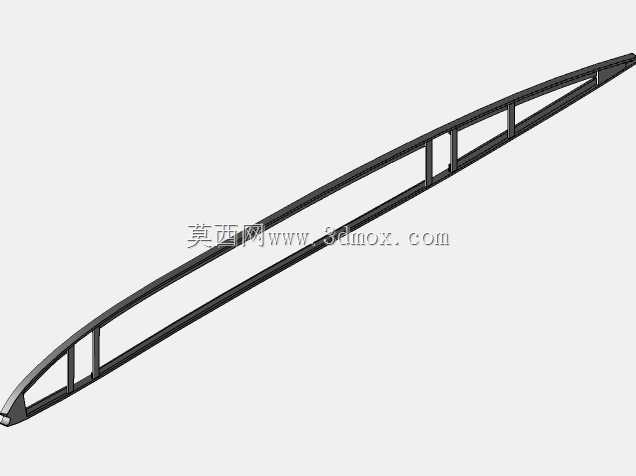

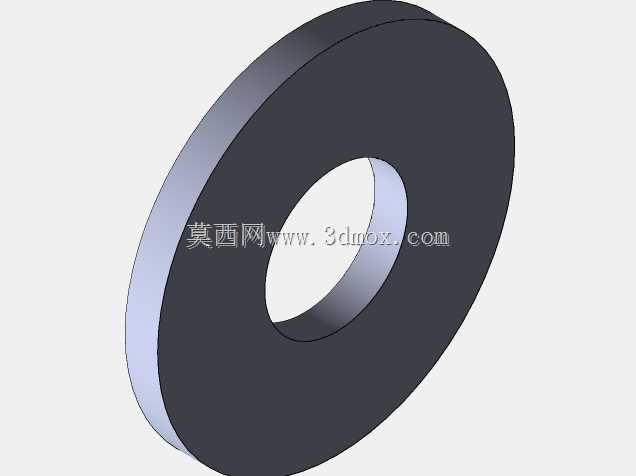

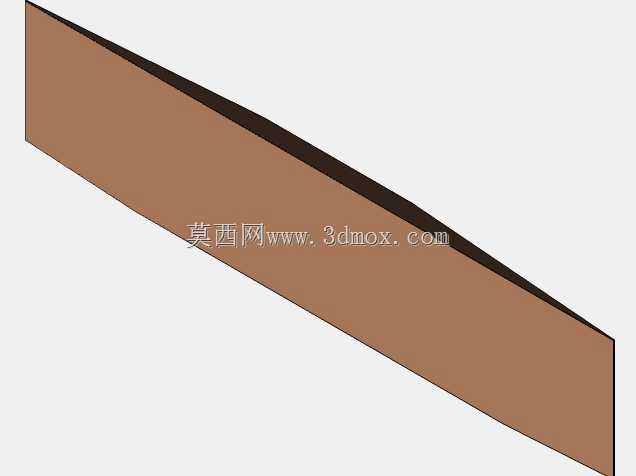

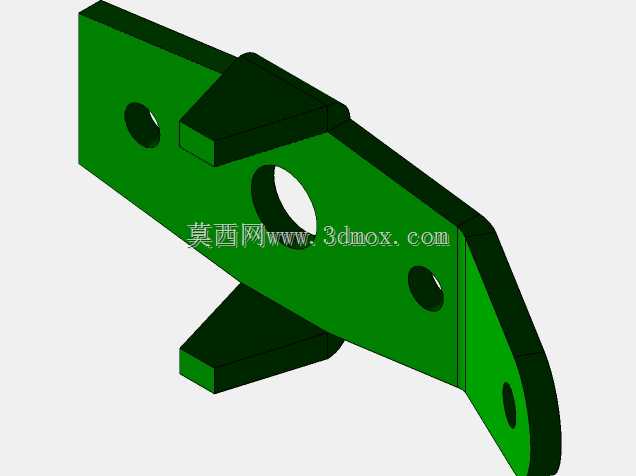

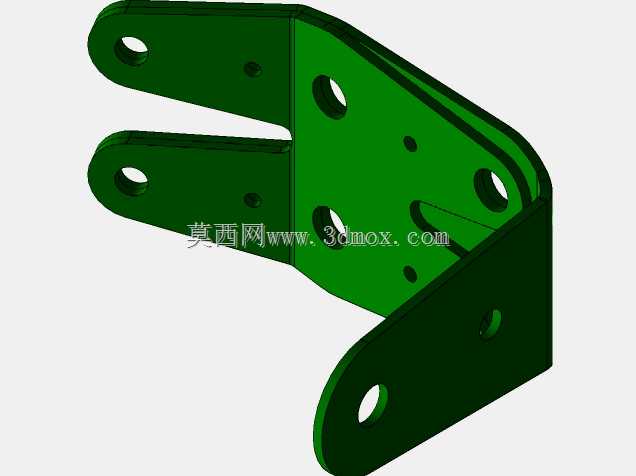

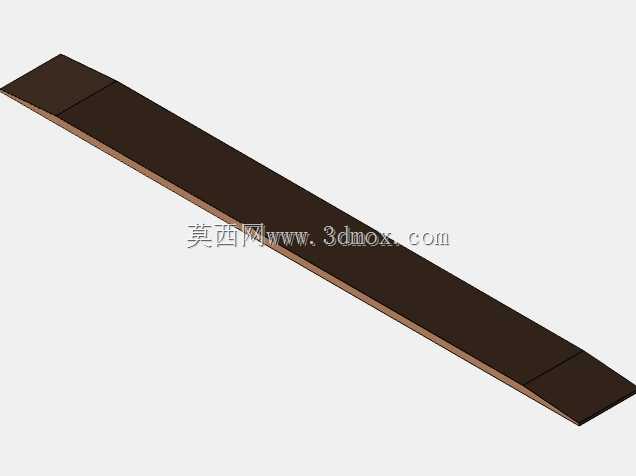

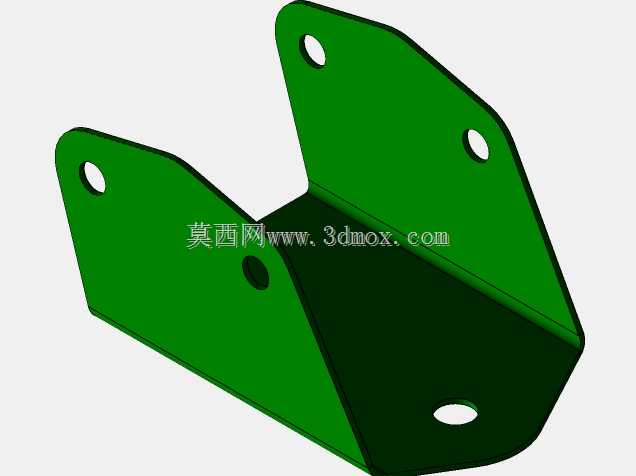

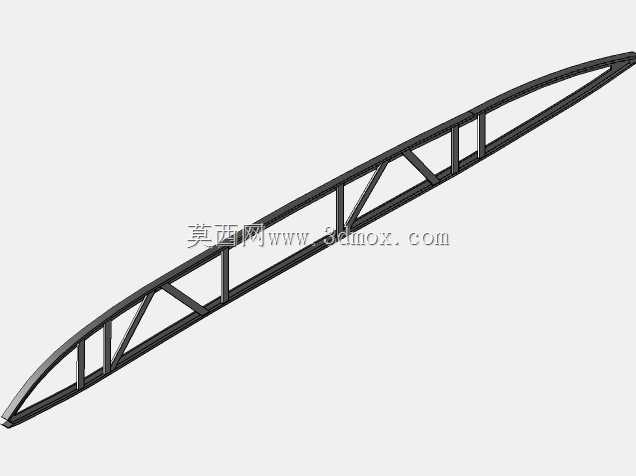

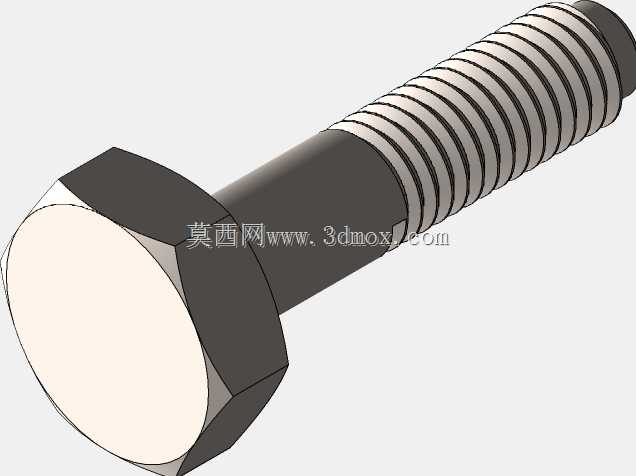

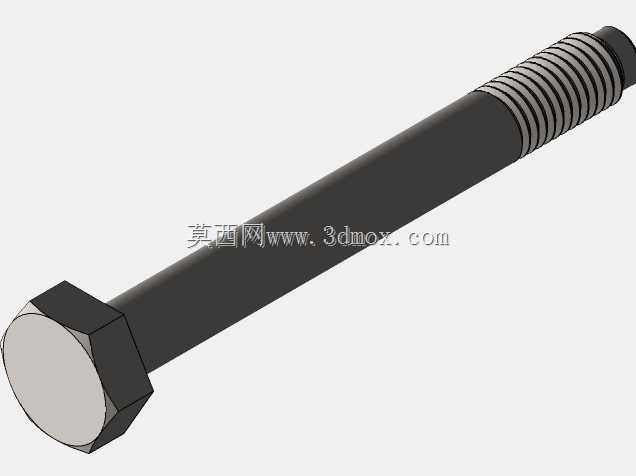

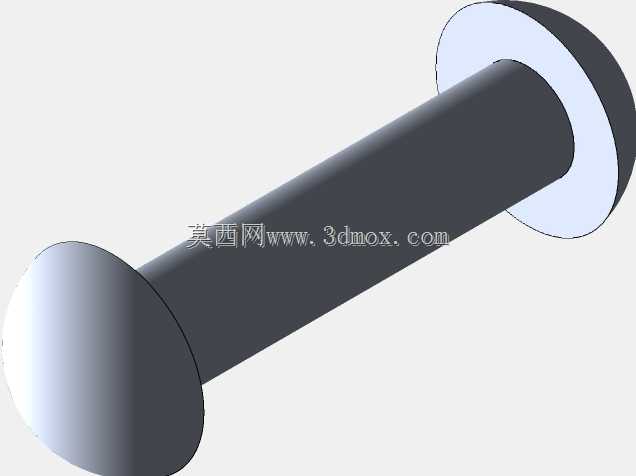

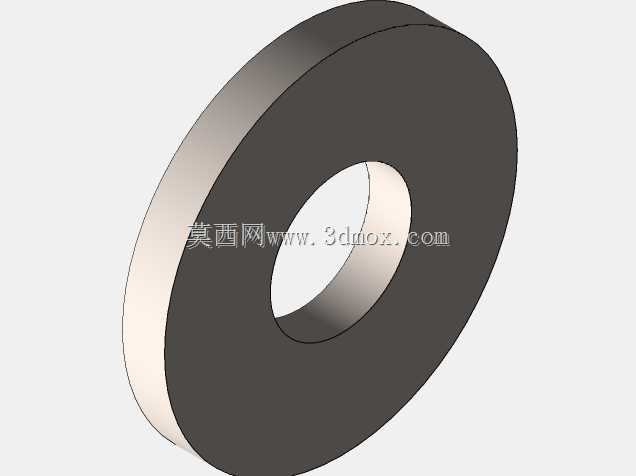

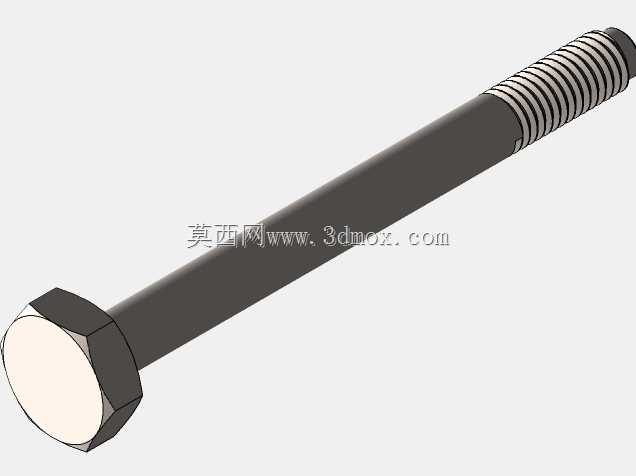

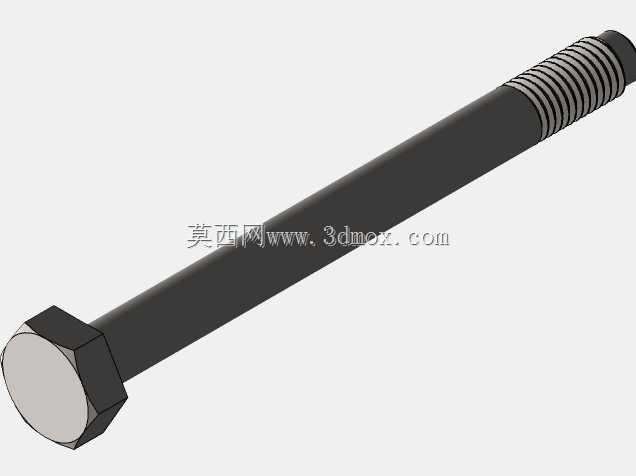

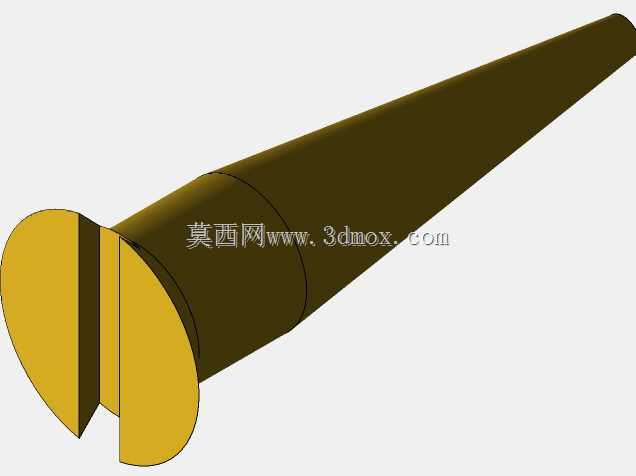

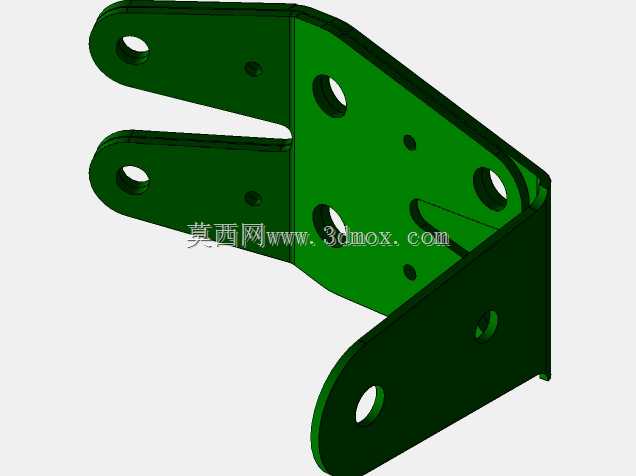

　　结构拆分上，模型沿展向布置多组翼肋，翼肋外形跟随选定翼型曲线，腹板上开设减重孔，既降低重量，也便于内部走线和检修。前后翼梁采用长条承力构件，梁与肋的交接处保留定位缺口和贴合面，装配时可按肋位逐一定位。机翼前缘使用连续包板形成圆滑过渡，后缘区域逐渐收薄，便于后续布置副翼铰链和操纵拉杆。绿色小件可理解为限位、衬垫或穿线位置，在实际结构中常用于隔离金属件、固定布蒙皮或确定张线走向。

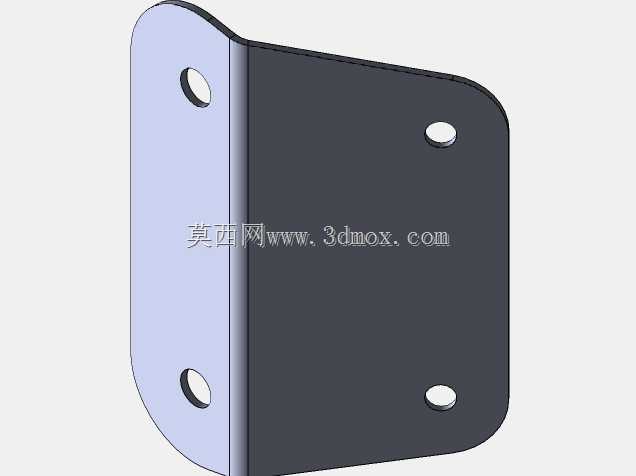

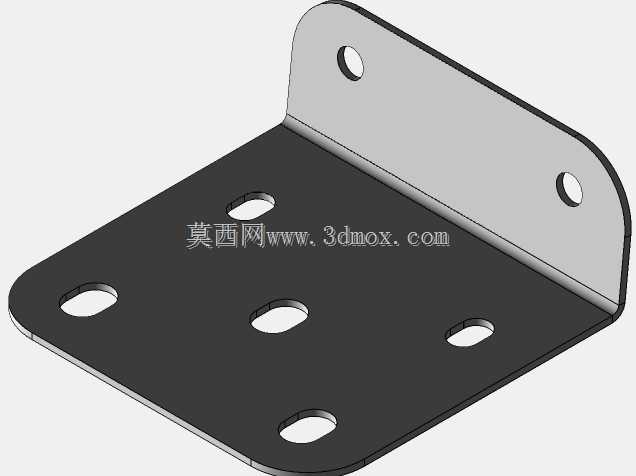

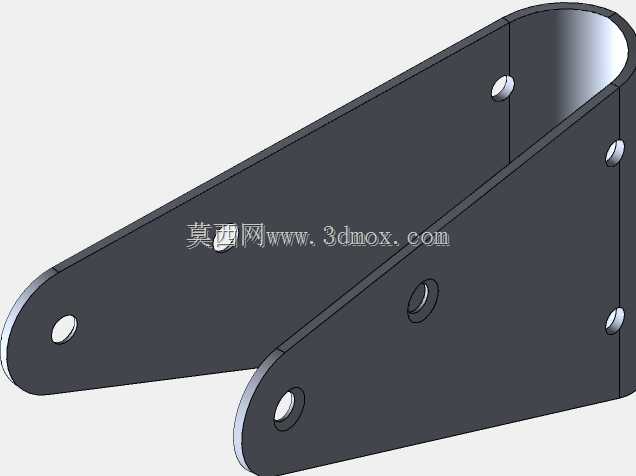

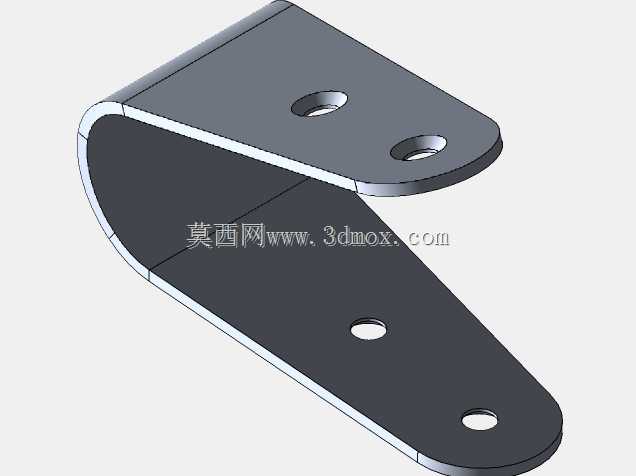

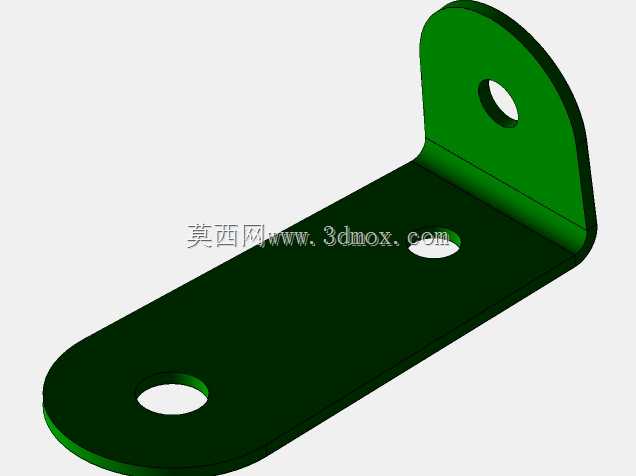

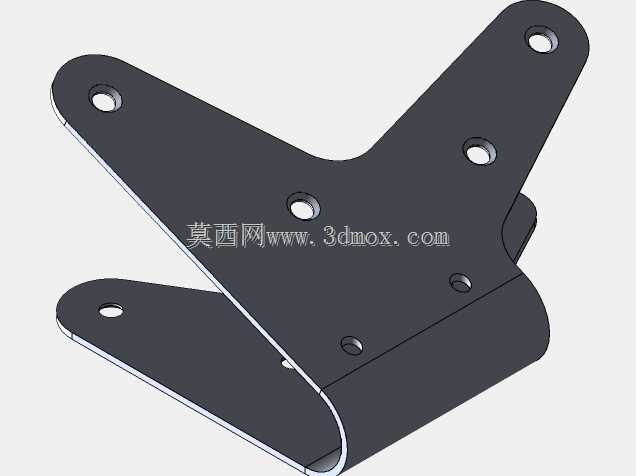

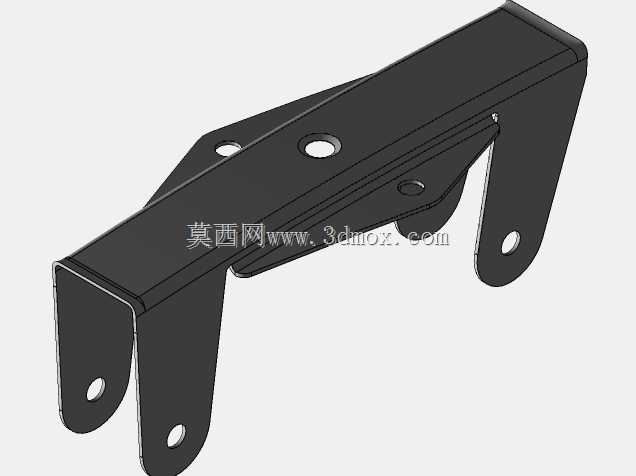

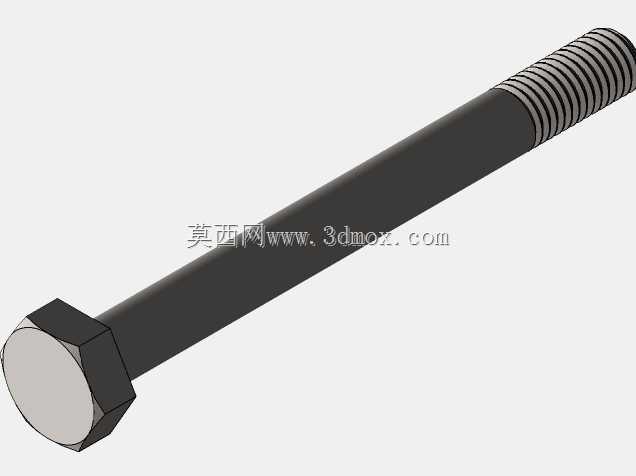

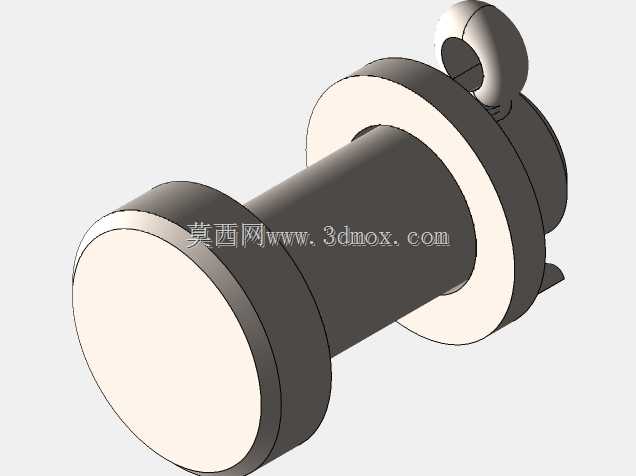

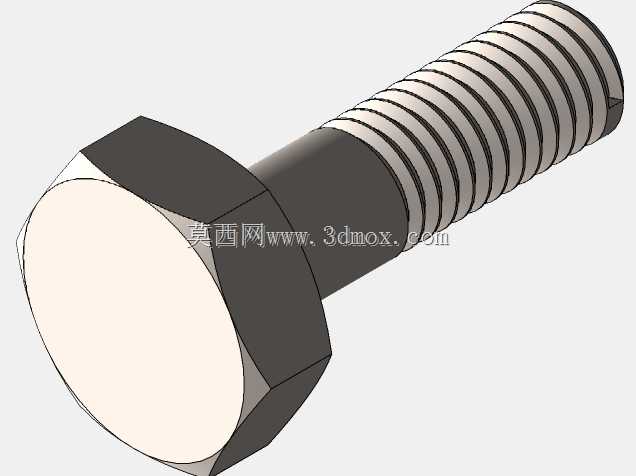

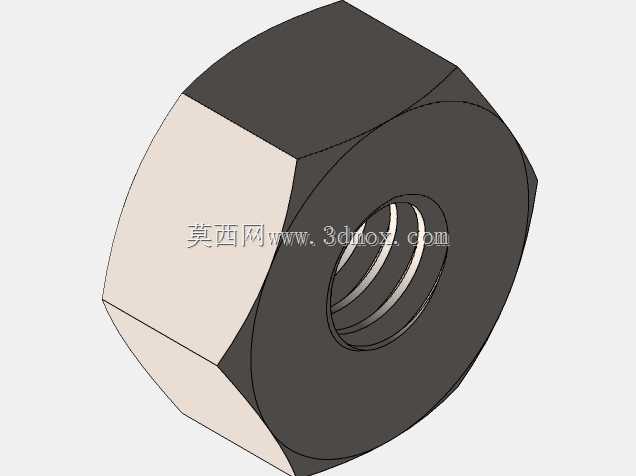

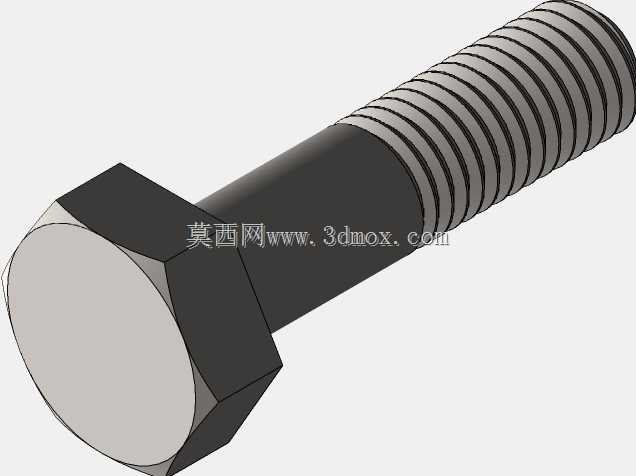

　　安装边界方面，翼根端面要与机身接头坐标一致，梁端接头的孔位、角度和贴合面必须与机身侧支架匹配；翼尖区域尺寸收窄，结构高度降低，设计时要避免肋片过密导致重量集中。副翼边界沿后缘展向划分，铰链轴线应尽量贴近翼面转动中心，操纵摇臂不得与翼肋、梁体发生干涉。若用于复原制作，还需在骨架外侧预留蒙皮包覆厚度，不能把理论气动外形直接等同于木架外缘；若用于仿真装配，则应重点检查镜像右翼后撑杆、张线和机身接头是否仍能一一对应。整体建模思路强调以翼型曲面驱动肋片，以梁轴线控制承力路径，再用接头和张线闭合传力链，使外观还原与结构逻辑保持一致。
