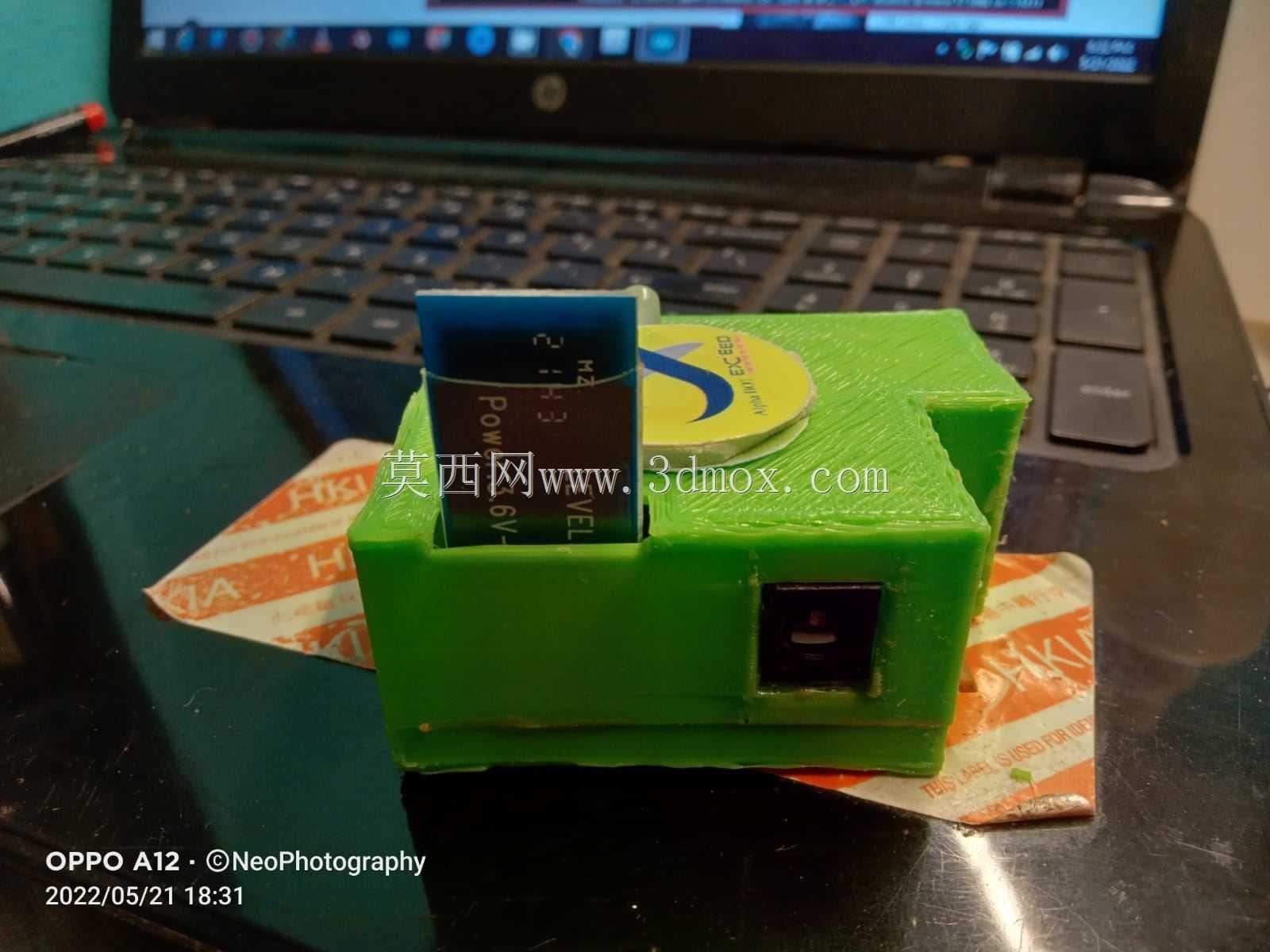

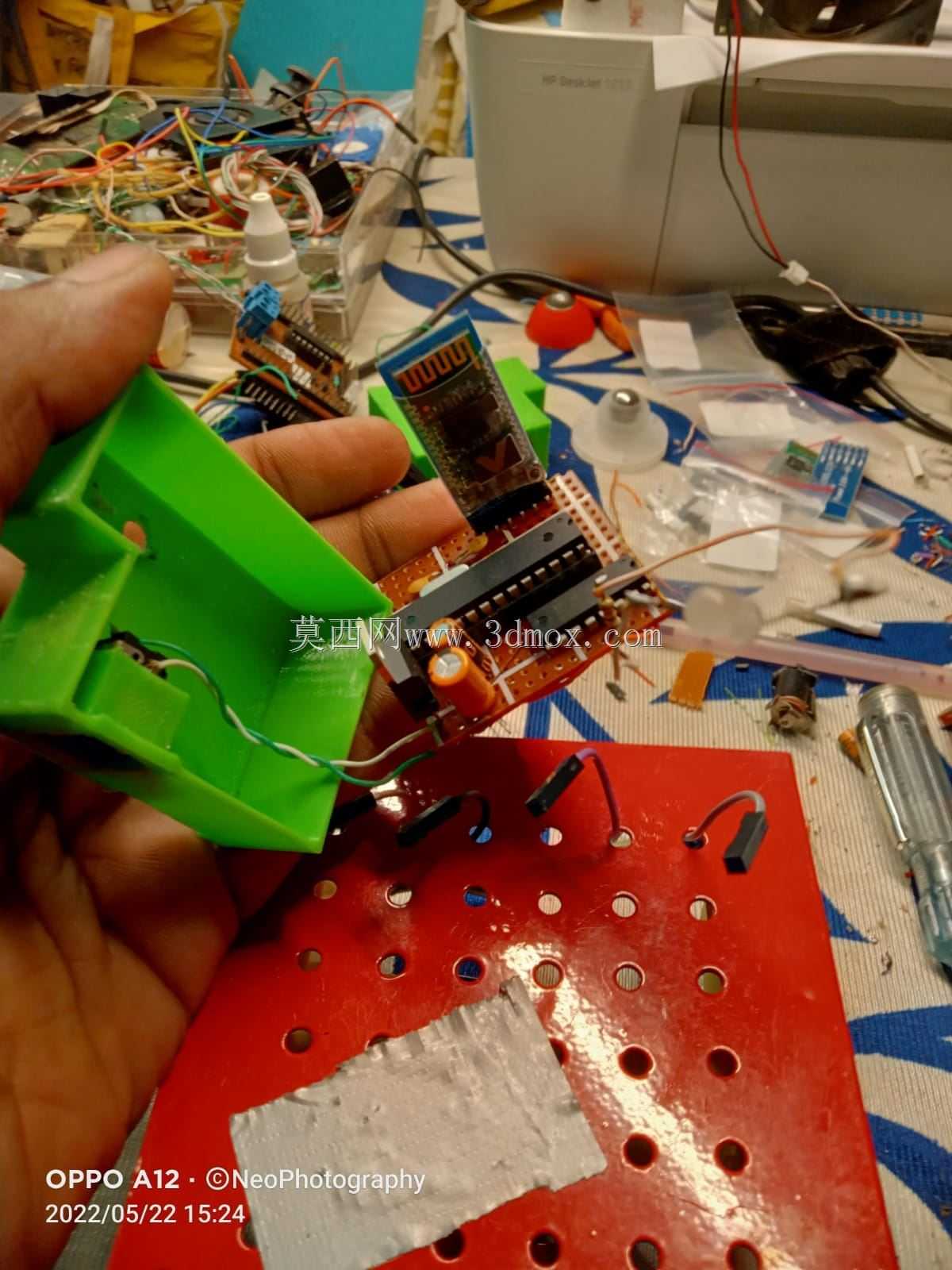

在电子实训教学场景中,不少入门学习者会遇到裸板电路易磕碰、接线裸露存在误触风险、模块零散不便携带的问题,这款蓝牙控制器的外壳结构正是针对这类教学场景的实际痛点设计,适配学生自主搭建的微控制器蓝牙控制电路,为核心电路板、供电模块、接口元件提供完整的物理防护,同时兼顾教学场景下的拆装便利性与使用安全性。从实际使用场景出发,这类外壳主要服务于微控制器原理教学、蓝牙控制项目实训场景,学生在完成电路焊接、程序烧录后,可将整套蓝牙控制电路装入外壳内,避免实训过程中桌面杂物剐蹭引脚、移动过程中元件脱焊,也能防止接线裸露导致的短路问题,同时规整的外形也方便学生在课程展示、项目调试时快速摆放设备,无需反复整理零散的模块与导线。

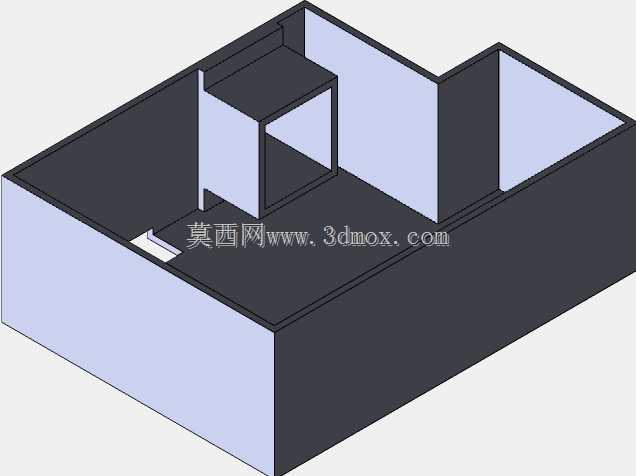

设计过程中首先考虑的是内部安装边界,外壳内腔预留了足够的空间容纳核心蓝牙控制板、供电电池模块以及侧边的电源开关元件,内腔的卡位结构对应电路板的安装孔位,无需额外打胶即可将电路板卡合固定,避免使用过程中电路板移位导致接口对位不准;外壳侧壁预留的开关安装位采用嵌入式卡槽设计,开关卡入后与外壳外表面基本齐平,既不会因为突出过多被误碰,也能保证按压操作的行程足够,触发反馈清晰。外形设计上采用了方正的块体结构,没有多余的外凸造型,一方面是3D打印制作时无需额外添加支撑,降低制作门槛,学生即便使用入门级桌面3D打印机也能快速打印出可用的成品;另一方面方正的外形放置在实训桌面时稳定性更好,不会因为轻微碰撞出现滑动倾倒。

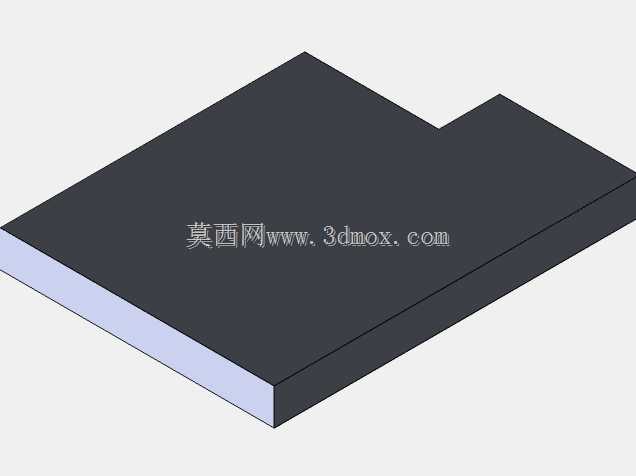

外壳顶部预留了模块扩展的开口位置,方便学生在基础蓝牙功能之外,额外加装指示灯、扩展按键等元件,无需重新修改外壳主体结构,适配教学场景下学生自主拓展功能的需求。从安装适配的角度看,外壳的壁厚采用了1.8mm的均匀壁厚设计,既保证了足够的结构强度,日常拿取、轻微摔落不会出现开裂,也不会因为壁厚过大导致打印时间过长、材料浪费;外壳的上下盖结合面采用了简单的止口结构,扣合后缝隙均匀,不会出现错位,同时不需要额外的螺丝固定,拆装时直接扣合即可,方便学生在实训过程中反复打开外壳调整电路、更换元件,适配教学场景下频繁拆装的使用需求。针对蓝牙信号的传输特性,外壳整体采用非金属材质打印,不会对蓝牙信号造成屏蔽,保证控制器与终端设备的连接稳定性,
外壳表面没有多余的装饰纹理,平整的外表面也方便学生自行粘贴标签、标注接口功能,适配不同项目的自定义需求。在实际教学使用中,这类外壳还能帮助学生建立结构设计与电路设计协同的思维,不再是单纯完成电路焊接,而是要考虑电路元件的布局如何适配外壳的安装空间、接口位置如何对应外壳的开孔、操作元件的位置如何符合日常使用的操作习惯,比如电源开关设置在外壳侧壁靠前的位置,使用者单手拿取设备时,拇指可以自然触碰开关位置,不需要调整手持姿态就能完成电源通断操作;顶部的扩展开口位置对应电路板上的核心模块区域,学生加装扩展元件时不需要额外飞线,直接将元件焊接在板上即可从开口处露出,兼顾了结构规整性与改装灵活性。外壳底部做了微小的脚垫凸起,放置在桌面时可以形成微小的间隙,避免外壳底部与桌面直接贴合,既减少桌面水渍、灰尘对外壳底部的磨损,也能提升放置时的摩擦力,避免操作开关时设备出现滑动。从结构强度的细节处理来看,外壳的转角位置都做了R2的圆角过渡,避免尖锐边角在使用过程中划伤手,也能减少3D打印过程中转角位置的应力集中,降低打印完成后出现边角开裂的概率;开关开孔的边缘做了0.5mm的倒角,安装开关时可以更顺畅地将开关卡入卡槽,不会因为开孔边缘的毛刺影响安装精度。
