便携风力驱动移动充电装置结构设计

　　这款风力驱动的便携充电装置，核心定位是解决无外接电网场景下的小型电子设备补能需求，尤其适配户外徒步、野外作业、长途骑行等长时间脱离市电供应的使用场景，区别于常见的太阳能充电方案，风能补能不受光照条件限制，在阴天、林间、夜间等弱光环境下，只要有稳定气流即可实现电能转换输出，填补了便携清洁能源供电的场景空白。

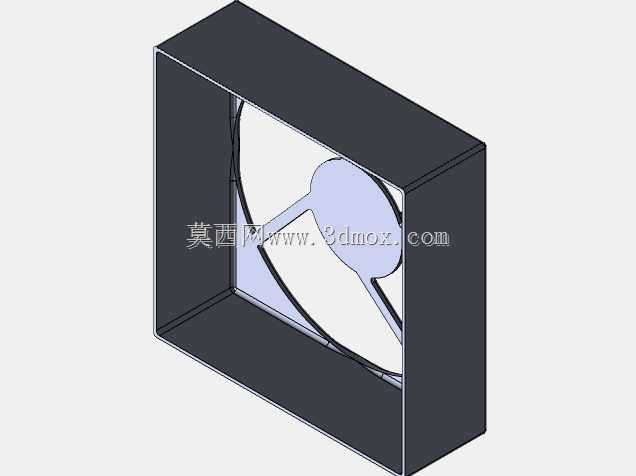

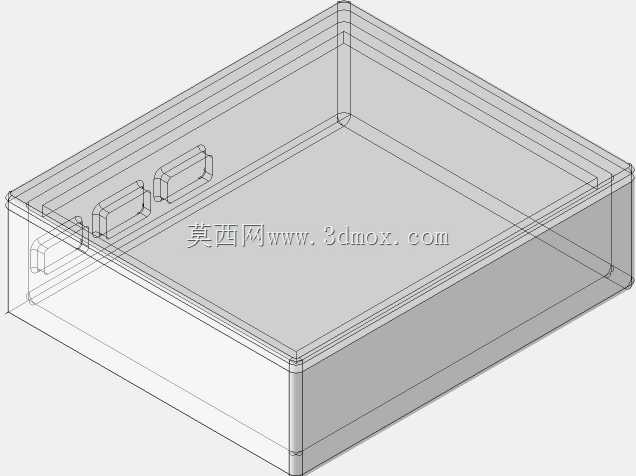

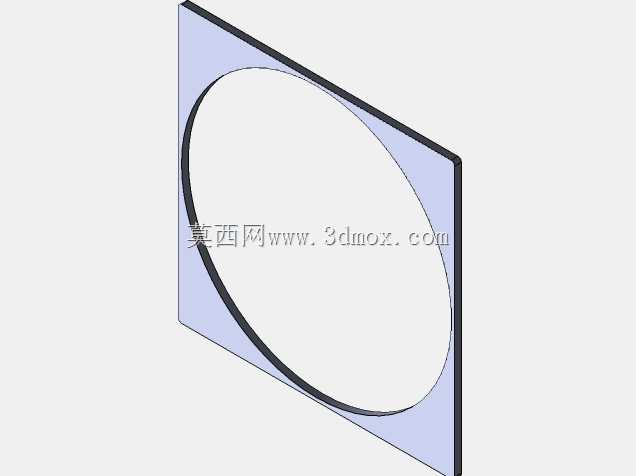

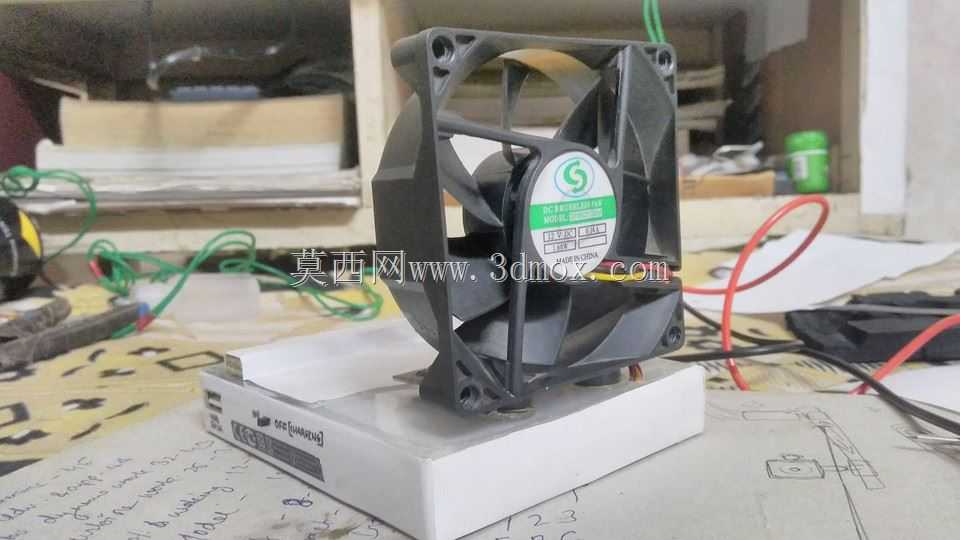

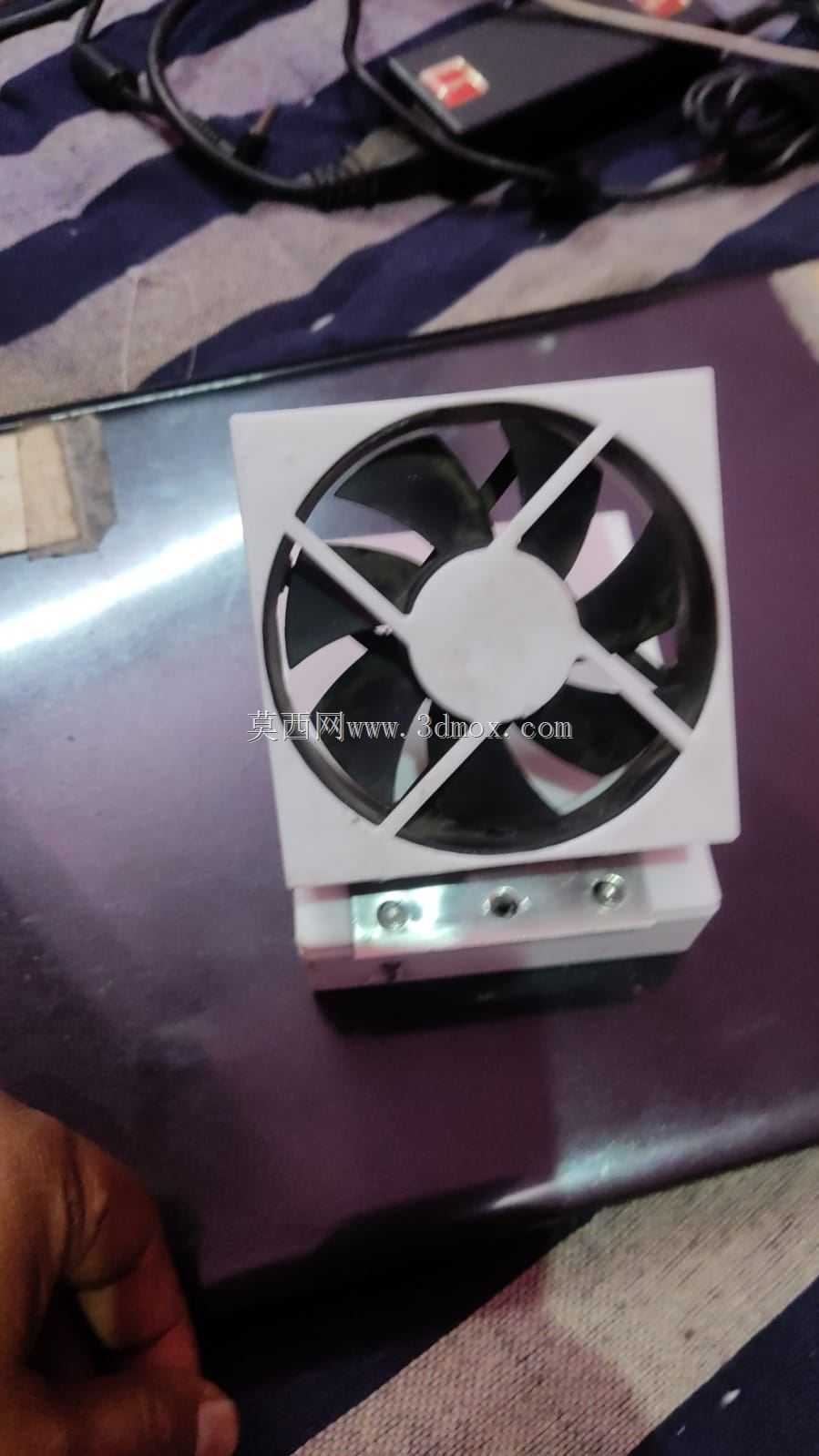

　　从结构设计逻辑来看，整套装置采用模块化集成思路，将风能捕获单元、电能转换电路、储能模块全部整合在紧凑型机箱内部，没有外露的冗余接线，手持握持的尺寸边界控制在成年人单掌可完全托举的范围，机箱主体采用方形扁平构型，边缘做了小尺寸倒角处理，避免携带过程中剐蹭背包内的其他物品。风能捕获部分直接选用成熟的轴流扇叶结构，扇叶外框与机箱上盖采用一体化嵌合设计，不需要额外的支架固定扇叶组件，既压缩了整体厚度，也减少了装配环节的零件数量，降低野外使用时的结构松动风险。

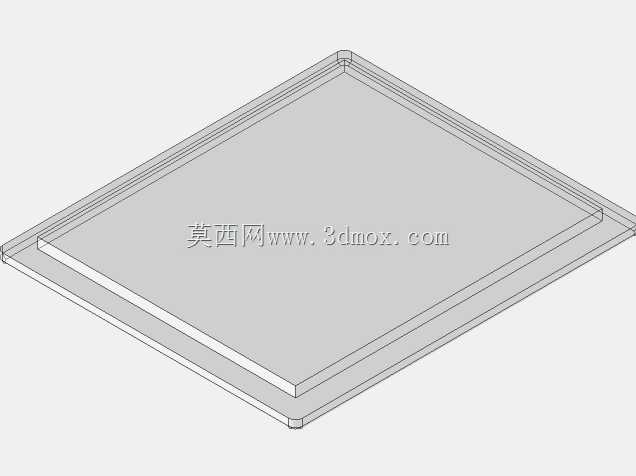

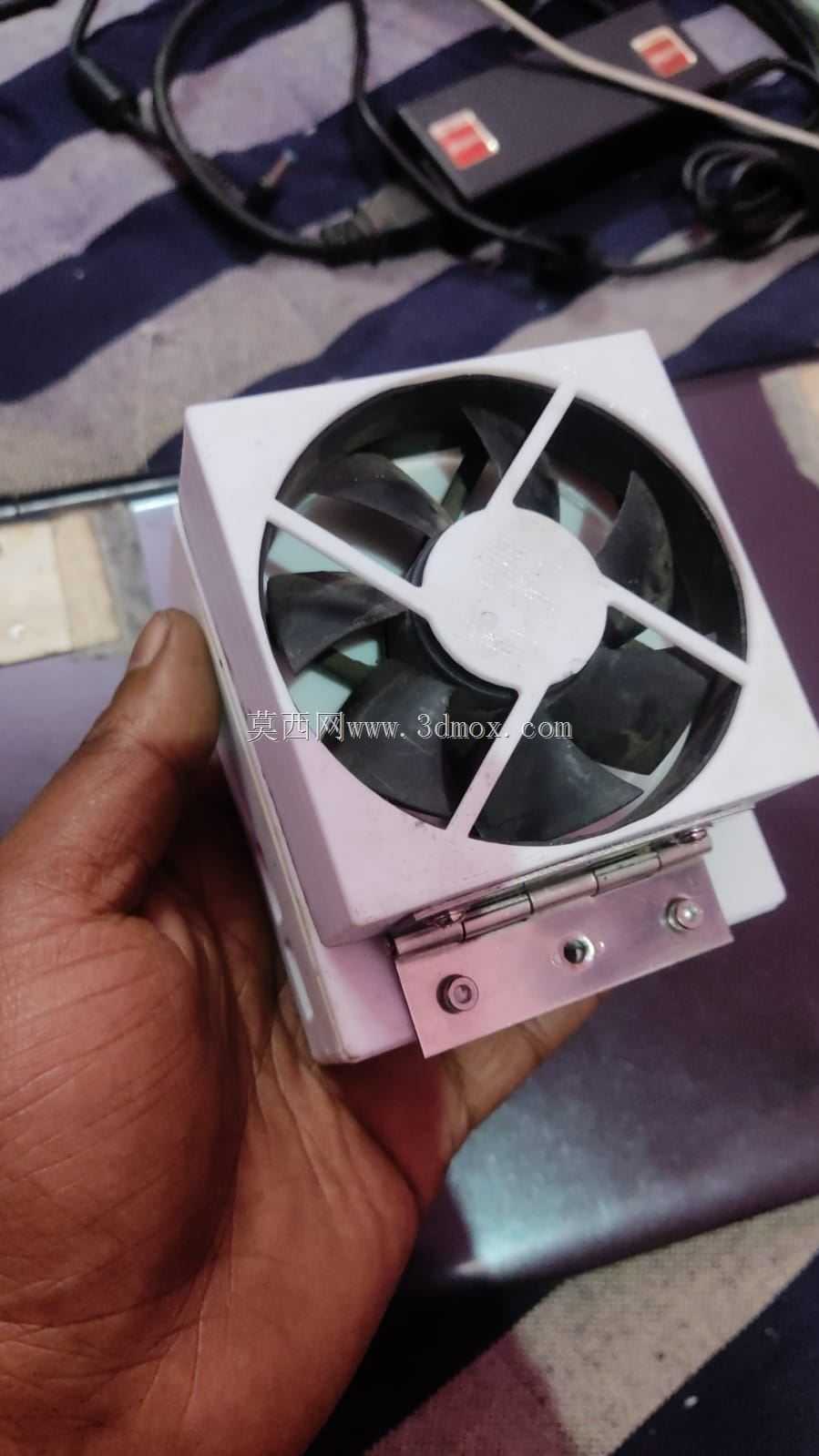

　　机箱的开合结构采用薄型金属合页作为连接部件，合页通过沉头螺丝固定在机箱上下壳体的拼接边缘，合页的安装位置完全避开内部电路的走线区域，不会出现合页转动挤压导线的问题。内部腔体的分隔完全按照电路元件的实际尺寸做卡位设计，整流模块、稳压模块、储能电芯分别对应独立的安装槽位，槽位边缘预留0.2mm的装配公差，既可以保证元件卡装后不会在晃动中移位，也能给元件工作时的发热留出足够的空气流通间隙，扇叶转动产生的气流可以顺着机箱内部的导流槽流过电路元件表面，顺带带走工作产生的热量，不需要额外加装散热片，进一步压缩了整体结构的重量和体积。

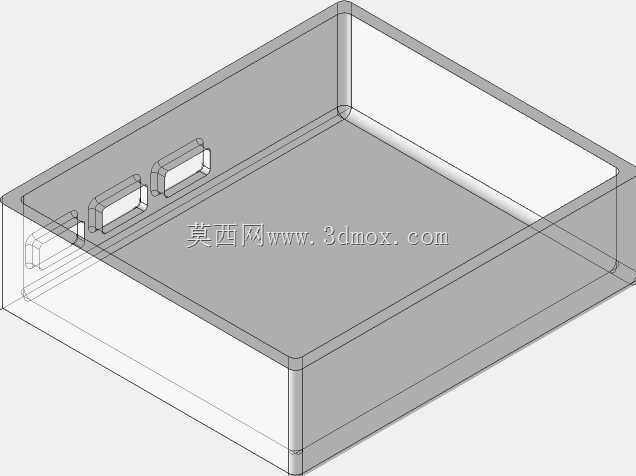

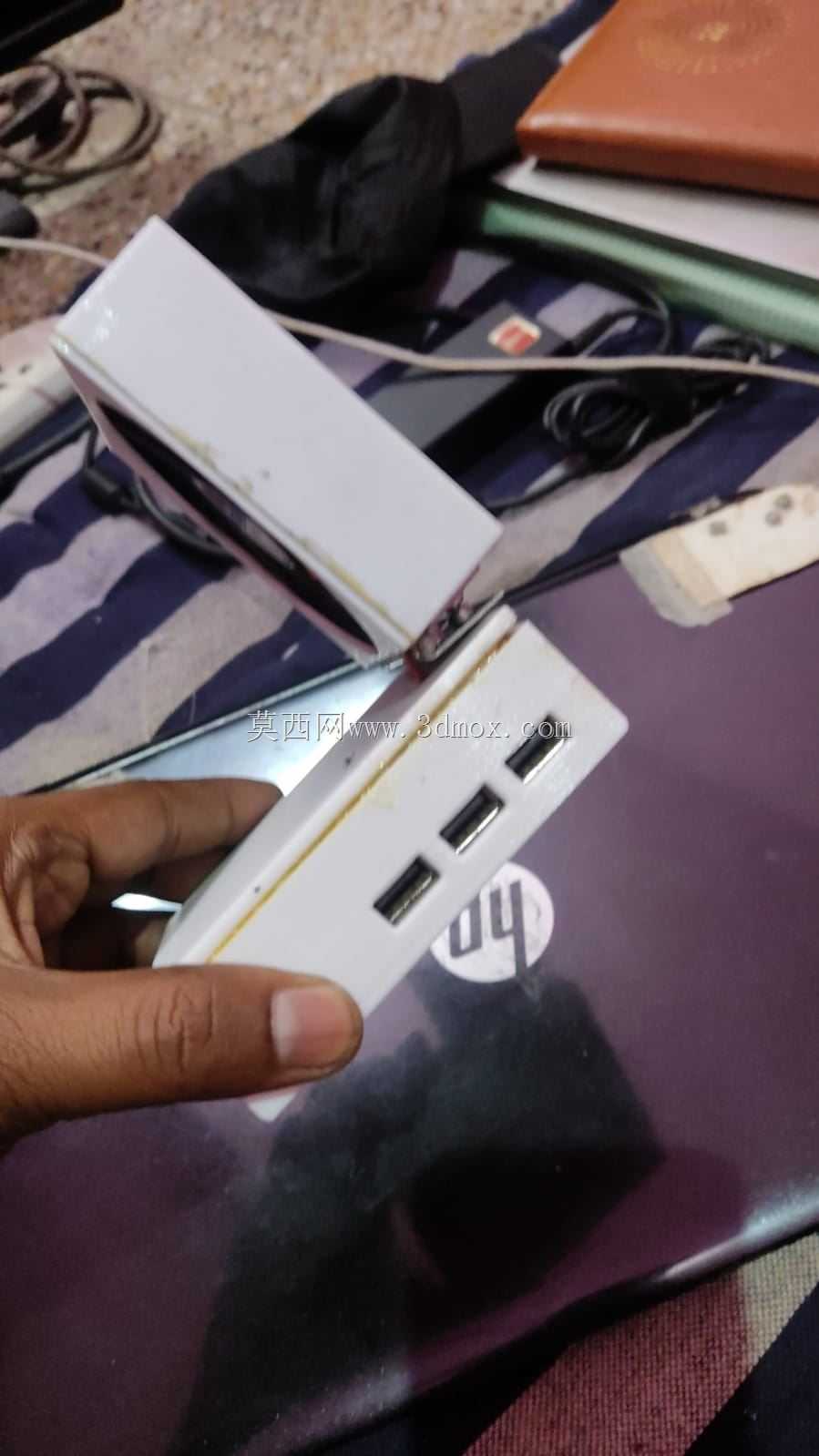

　　在安装边界的考量上，整套装置的外部接口全部集中在机箱的侧端面，包括USB输出接口、充电状态指示灯，接口位置距离扇叶转动平面的垂直距离超过20mm，正常握持使用时手指不会误触到转动的扇叶，同时接口外围做了凸起的挡边结构，放置在不平整的野外地面时，挡边可以将接口抬离接触面，避免泥土、露水直接侵入接口造成接触不良。机箱底部预留了通用的安装孔位，可以搭配简易支架固定在自行车车把、帐篷杆等户外常见的杆件上，不需要定制专属的固定夹具，拓展了装置的固定使用场景，固定状态下扇叶的进风面正对迎风方向时，电能转换效率可以达到最优状态。

　　结构设计过程中充分考虑了户外使用的抗冲击需求，机箱壳体选用具备一定韧性的工程塑料材质，扇叶外框的壁厚比常规桌面散热风扇增加0.8mm，即使受到轻微的磕碰也不会出现扇叶卡滞或者壳体开裂的问题。内部电路的走线全部沿着机箱内壁的走线槽排布，导线与壳体之间通过热熔胶做点状固定，避免长时间晃动导致的接线端子松脱。整套装置没有设计多余的装饰性结构，所有外部结构都服务于功能实现，合页的固定螺丝全部选用标准件，后期维护更换时不需要定制特殊规格的紧固件，野外场景下出现小故障可以借助简易工具快速排查修复。

　　区别于固定式的风力发电设备，这款便携充电装置的结构完全围绕“随身携行”做优化，整体重量控制在单手持握无明显负重感的区间，放入普通背包侧袋即可携带，不需要额外的防护收纳包。扇叶的转动阻尼经过调校，在风速达到2m/s以上即可启动转动，适配户外常见的自然风速区间，不会出现低风速下无法启动的问题，输出的电能经过稳压电路处理后，可以直接给手机、蓝牙耳机、小型GPS定位设备等常用数码产品供电，不需要额外搭配转换模块，实际使用时的操作门槛极低，不需要具备专业的电路知识即可正常使用。
