自动售货机用金枪鱼蛋糕成型模具结构

　　这款模具的核心应用场景是搭载在无人值守的自动食品售货终端内，适配现制即售类烘焙食品的自动化出品流程，区别于传统线下烘焙门店的手工操作模具，它需要配合售货机内部的物料推送、成型脱模、成品送出的整套自动化动作逻辑，全程无需人工介入，因此在结构设计上完全围绕自动化作业的可靠性做考量。从实际用途来看，它主要完成金枪鱼风味蛋糕坯的定型压模工序，同时同套结构可通过更换模芯适配蔬菜蛋糕、蘑菇蛋糕等同类流质烘焙坯料的成型作业，不需要针对不同食材品类重新开发整套模架，能大幅降低自动售货机的配件库存成本与换型调试时间。

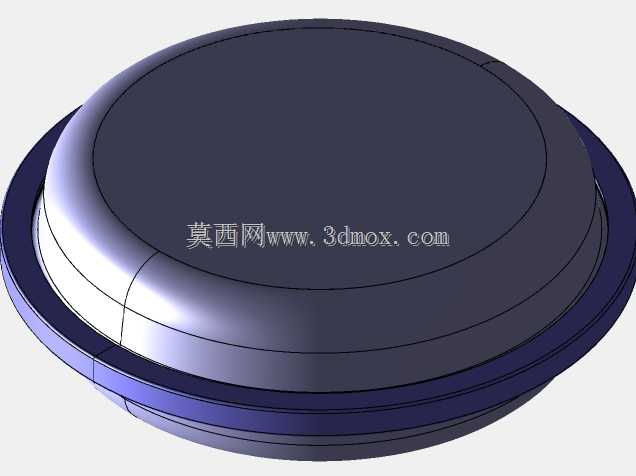

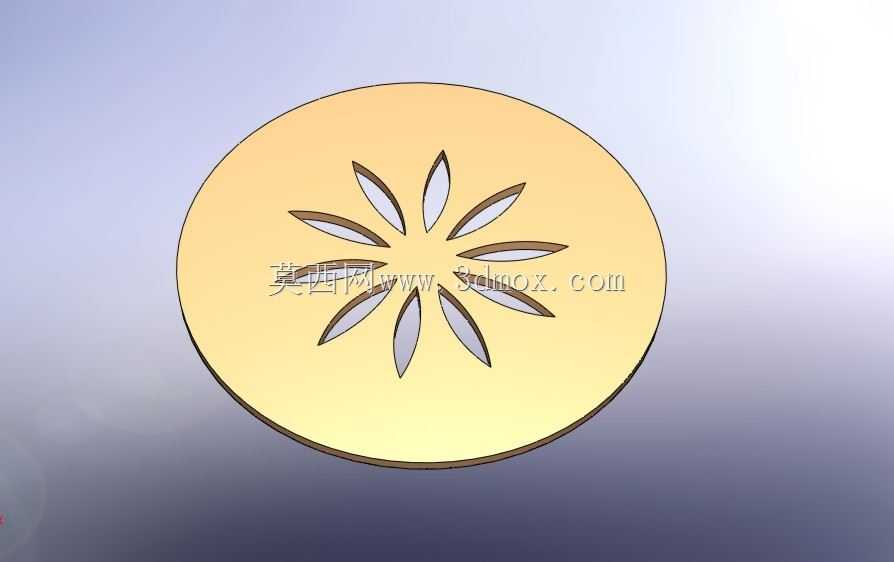

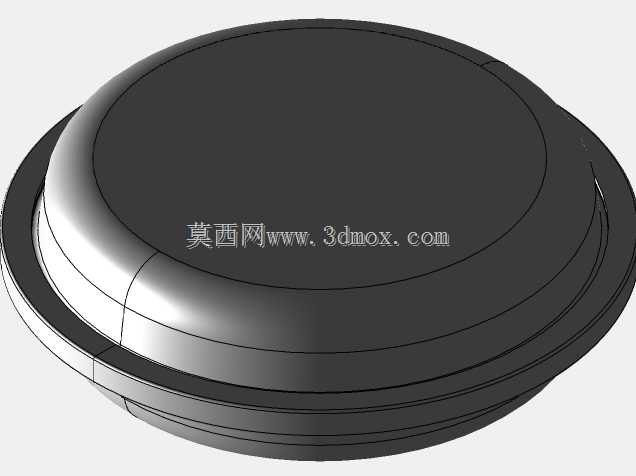

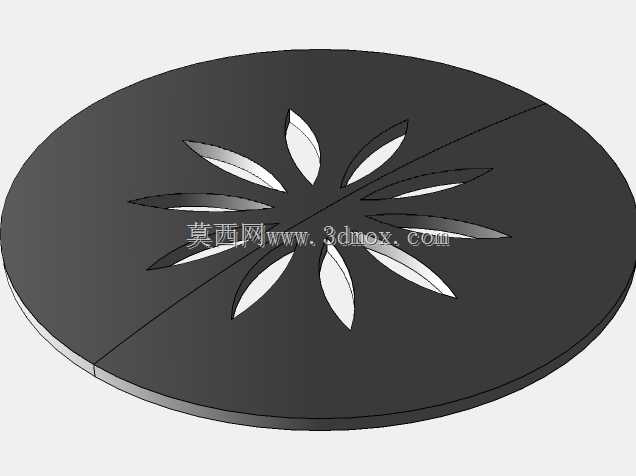

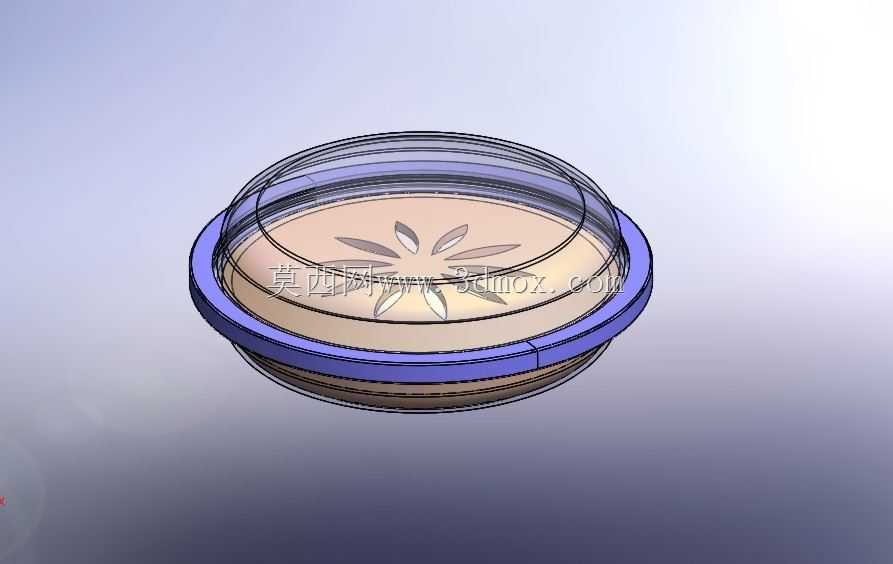

　　功能特性层面，模具采用上下扣合的分体式结构，外圈设置定位止口，合模时能自动完成同轴定位，避免自动化设备推送合模时出现错位漏料的问题；模腔内部的顶面设计有放射状花型凸棱，成型后的蛋糕表面会自带规整的装饰纹理，不需要后续额外的裱花工序，刚好匹配自动售货机无人工后续加工的作业特点。模具的合模间隙控制在0.15mm以内，既可以保证烘焙过程中坯料不会从合模缝溢出，又能避免间隙过小导致开合模时出现卡滞，适配售货机内部电动推杆的额定推拉力参数，不会出现推不动或者合模不到位的情况。

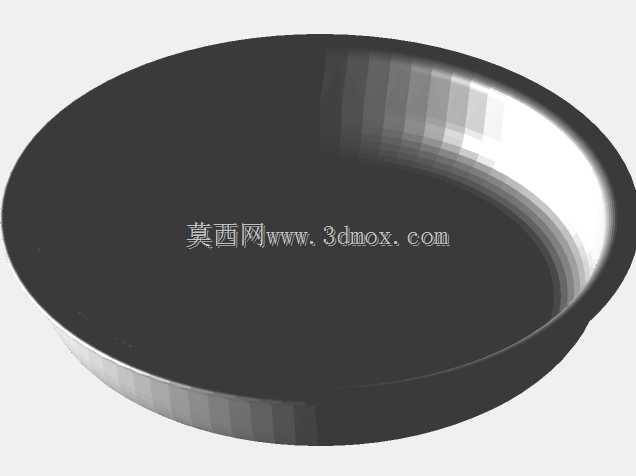

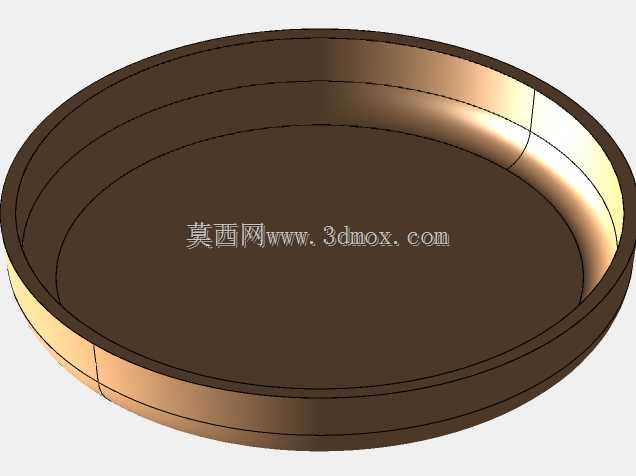

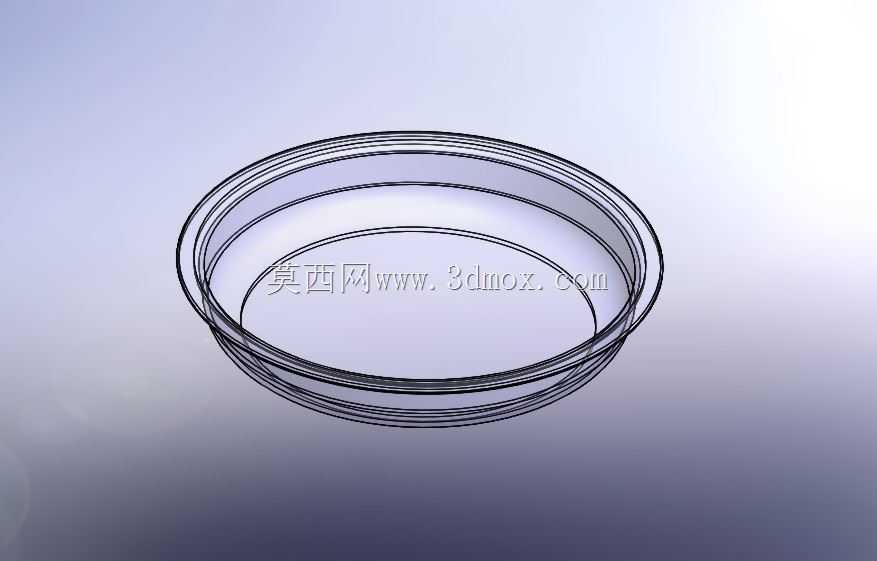

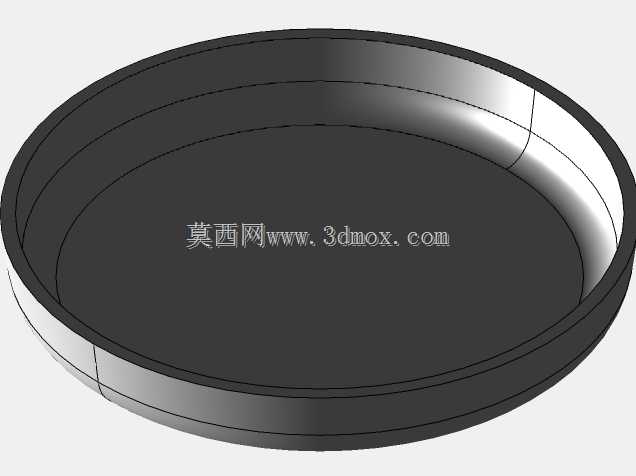

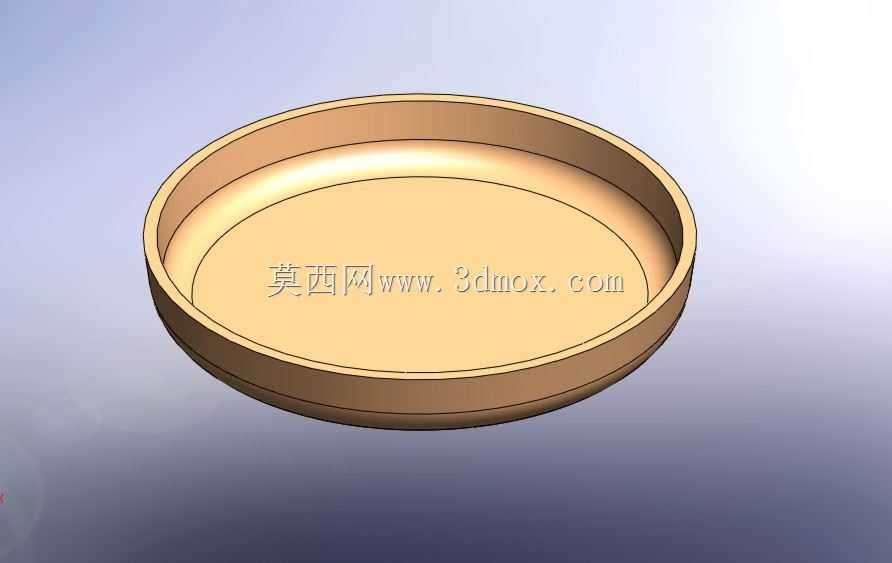

　　设计思路上，首先考虑的是自动化作业的脱模顺畅度，模腔所有内壁都做了1.5度的脱模斜度，表面粗糙度控制在Ra0.8以下，配合食品级不粘涂层，成型后模具打开时成品可以依靠自重顺利落到出料输送带上，不需要额外设置顶出机构，简化了整套设备的机械结构。其次是耐用性设计，模具主体采用食品级铝合金材质，外圈设置加厚的定位承托边，能承受自动化设备长期反复开合模的冲击，不会出现边缘变形导致的定位失效问题；模腔的花型凸棱做了R0.5的圆角过渡，既避免尖角位置长期接触食材出现清洁死角，也能防止长期开合模过程中尖角磕碰崩缺，延长模具的实际使用寿命。

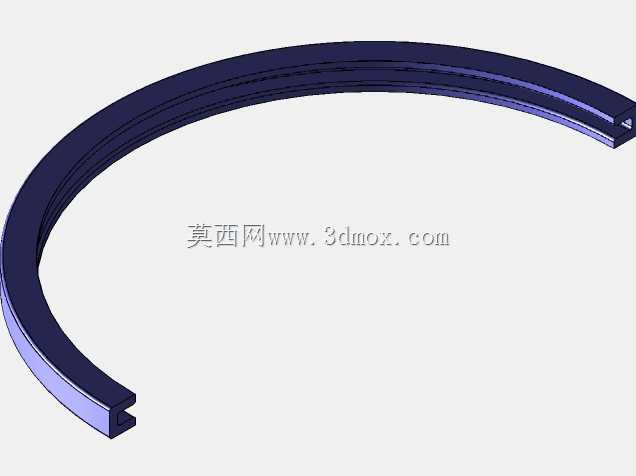

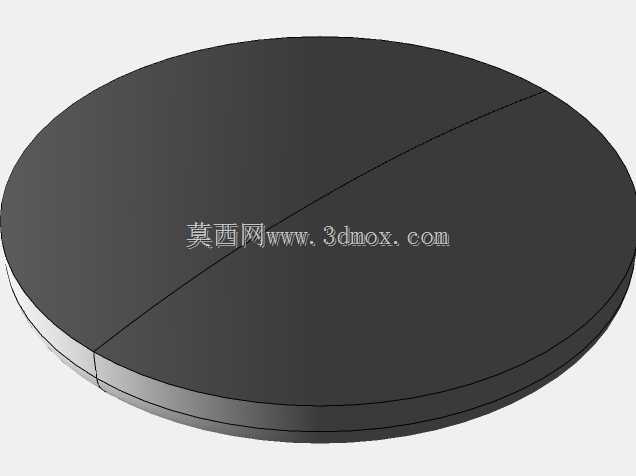

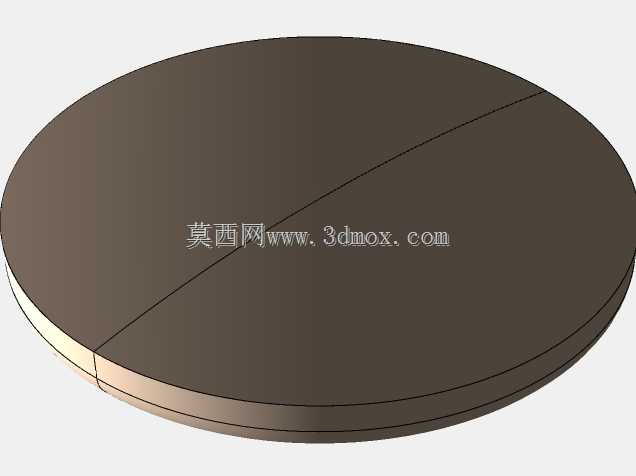

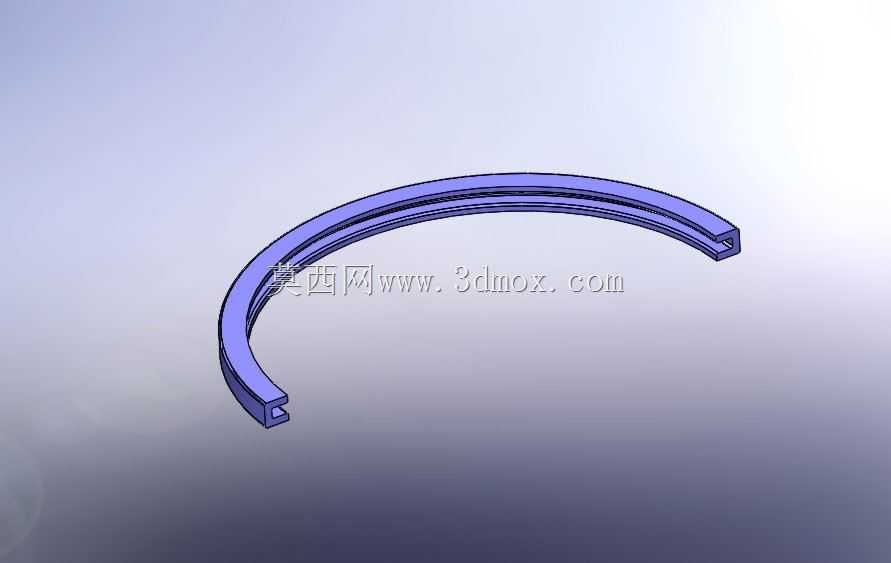

　　外形尺寸与安装边界方面，模具整体为圆形结构，最大外径适配自动售货机内部标准料仓的120mm安装位，总闭合高度控制在45mm，刚好匹配售货机内部成型工位的上下空间余量，不需要对现有售货机的内部结构做改造就能直接替换安装。模具的外圈设置有两个对称的定位卡槽，安装时直接卡入售货机成型工位的固定卡座即可，不需要额外拧装紧固件，日常维护更换时可以快速拆装，降低运维的操作难度。模腔的有效容积经过测算，刚好适配单份100g的蛋糕坯料投料量，成型后的成品尺寸符合售货机出料口的通行尺寸要求，不会出现成品卡在出料通道的问题。另外模具的上下模之间设置有隐藏式的定位销，合模时导向行程为10mm，能抵消电动推杆推送时的微小位置偏差，保证每次合模的位置精度控制在0.2mm以内，长期作业也不会出现模腔错位导致的成品外形缺陷。考虑到自动售货机内部的清洁需求，模具的所有外露面都没有难以清洁的凹槽死角，日常运维时可以直接整体取出冲洗，没有藏污纳垢的缝隙结构，符合食品接触器具的卫生设计要求。
