带翼形锁紧件的长槽可调式定位基座

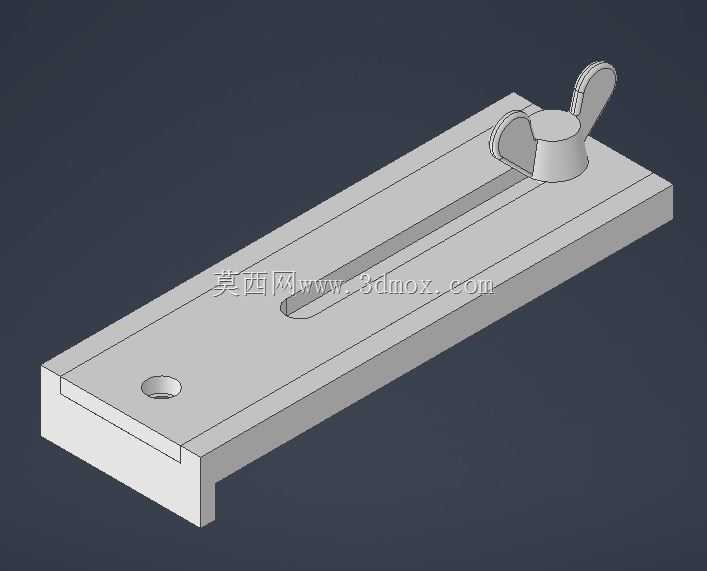

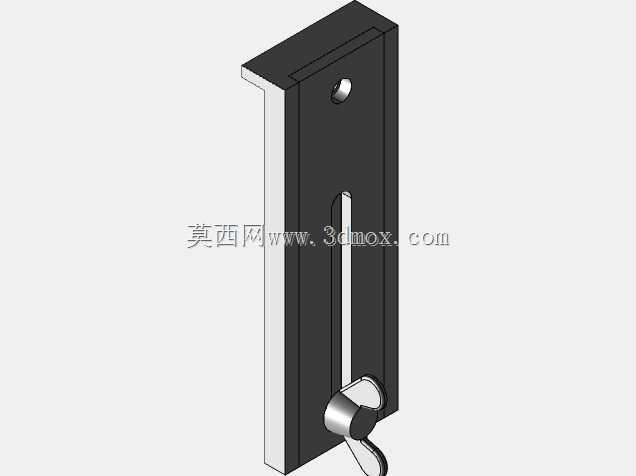

　　在工装夹具、小型检测工位、桌面级实验台架的搭建场景里，这类带长槽调节结构的定位基座是使用频率极高的基础构件，它的核心作用是为需要调整安装位置的小型功能件提供可灵活变动的固定基准，不需要在安装台面上反复打孔攻丝，就能实现配套部件的位置微调与快速锁紧，适配多规格小工件的装夹、检测、辅助加工需求。从结构设计逻辑来看，基座主体采用L型截面的长条式构型，底部的折边结构可以直接卡接在工作台边缘或者型材框架的卡槽内，省去额外的侧向定位步骤，安装时只需要将折边贴合基准面，就能保证基座整体的直线度与安装面的平行度，减少前期校调的工作量。基座上平面加工出通长的T型滑槽，滑槽的宽度与深度经过匹配设计，既可以容纳锁紧螺栓的头部在槽内自由滑动，

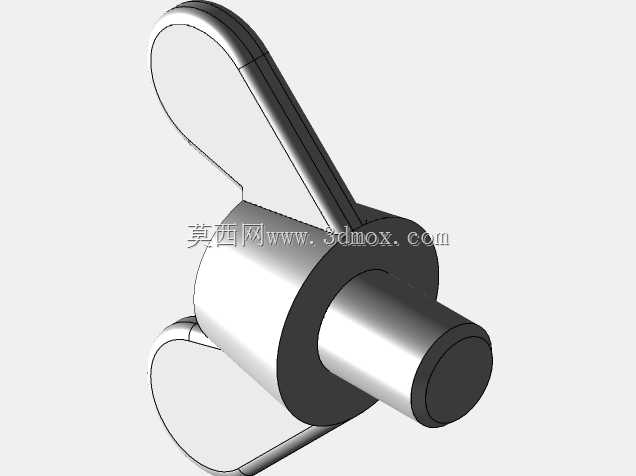

　　又能限制螺栓发生周向转动，锁紧时不需要额外用工具固定螺栓头，只需要拧动上部的锁紧件就能完成固定，大幅提升调节效率。上部的锁紧件采用翼形旋钮结构，不需要借助扳手、内六角等额外工具，操作人员徒手就能完成锁紧与松开操作，适合需要频繁调整位置的工位使用，旋钮与滑块之间采用一体式压铸结构，连接强度足够承受日常装夹产生的侧向力，不会出现旋钮与滑块脱开的失效问题。基座本体上预留的沉头安装孔，用于将基座整体固定在工作台或者台架上，沉孔的深度可以保证安装螺栓的顶面不高出基座上平面，不会干涉滑槽内滑块的滑动行程，避免出现滑块移动到安装孔位置卡顿的问题。从安装边界来看，这类基座的长度方向尺寸可以根据实际工位的调节行程需求选型，

　　本次设计的基座有效调节行程覆盖自身长度的80%以上，能够满足大部分小型工位的位置调整需求，基座的厚度经过刚度校核，在正常锁紧力作用下，基座本体的变形量控制在0.02mm以内，不会因为锁紧力过大导致基座弯曲，影响定位精度。滑槽的两侧面加工有较低的表面粗糙度，保证滑块在槽内滑动时顺畅无卡滞，同时滑块与滑槽的配合间隙控制在合理范围，既不会因为间隙过大导致锁紧后出现位置偏移，也不会因为间隙过小导致滑动阻力过大，调节费力。翼形旋钮的握持部位做了圆弧过渡处理，长时间徒手操作也不会出现硌手的问题，旋钮下部的压紧面设计有环形的防滑纹路，锁紧时可以增大与被固定件接触面的摩擦力，即使在有轻微振动的工位上使用，也不会出现锁紧松动、位置偏移的情况。

　　在实际应用中，这类基座可以搭配不同的转接件使用，比如安装小型气缸、光电传感器、定位挡块、微型压紧头等部件，通过滑槽调整部件的前后位置，调整到位后直接锁紧即可，不需要重新设计制作专用的安装板，能够大幅缩短工装的设计与制作周期，降低小批量定制工装的成本。设计过程中特意将基座的棱边做了倒角处理，去除加工产生的毛刺，避免安装调试过程中划伤操作人员，同时也减少应力集中，提升基座的整体结构强度。基座的安装折边高度经过匹配设计，既能够保证卡接在工作台边缘时的定位可靠性，又不会因为折边过高占用过多的台面上部空间，给其他配套部件留出足够的安装空间。滑槽的端部设计有封堵结构的安装位，可以根据使用需求加装端盖，防止滑块从滑槽端部滑出，也能避免加工碎屑、灰尘等杂物进入滑槽内部，影响滑块的滑动顺畅度，日常维护只需要定期清理滑槽内的杂物，涂抹少量润滑脂就能长期保持良好的使用状态。
