手动螺纹嵌件压装工装结构设计

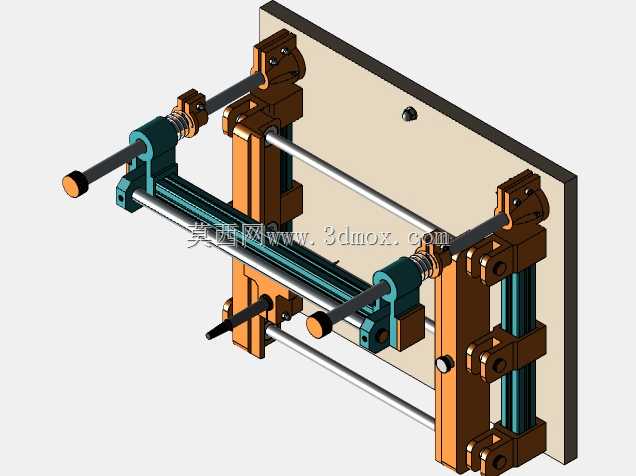

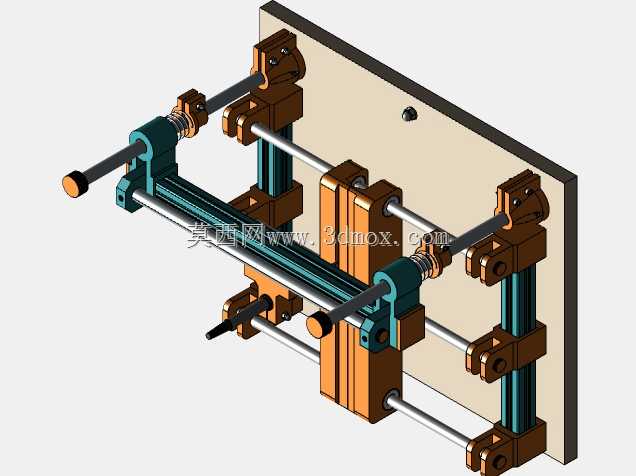

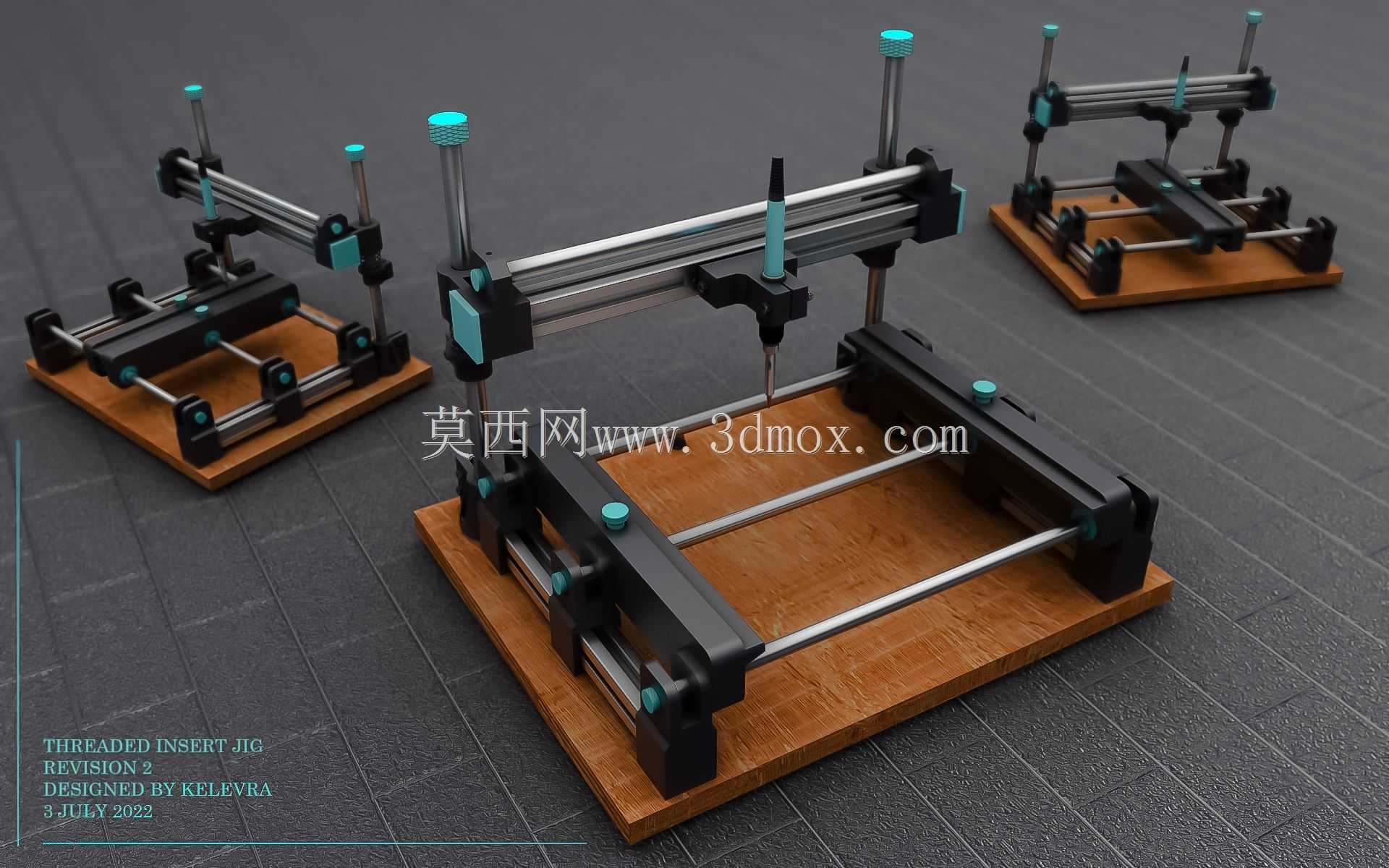

　　这套压装工装主要面向小批量塑料制品加工场景，解决热熔铜螺母、螺纹嵌件手工压装时定位不准、压入深度不一致、工件易压损的常见问题，在3D打印件后处理、小批量注塑件嵌件预装、手板样件制作环节都能适配使用，不需要外接气源或电源，纯手动操作即可完成作业，对小型加工车间、创客工作室、手板打样部门的作业场景适配性极强。工装整体采用双轴直线导轨作为导向承载结构，底部设置木质基准工作台面，台面预留了通用工件装夹定位空间，可通过快速夹钳或挡块对不同外形的塑料壳体、结构件进行定位，避免压装过程中工件移位。压头组件沿横向导轨可实现X向位置调节，横向导轨架通过两侧的立式导柱实现Z向的高度适配，可根据待压装工件的整体高度调整压头初始位置，适配不同厚度、

　　不同外形尺寸的工件压装需求，安装边界可覆盖长度300mm、宽度200mm以内的中小型工件，压头的最大下行行程可达到80mm，能够满足常规M2到M8规格螺纹嵌件的压入深度要求。设计过程中优先考虑了操作的便捷性，压头操作手柄采用防滑滚花结构，操作力通过杠杆结构传递到压头，配合压头内部的缓冲弹簧，可在压头接触嵌件时提供渐进式的压力输出，避免瞬间冲击力过大导致塑料工件开裂、嵌件压歪的问题。压头端部采用可更换结构，可根据不同规格的螺纹嵌件更换对应尺寸的压头套，不需要整体更换压杆组件，降低了工装的后续使用成本。两侧立式导柱与横向导轨的连接部位设置了锁紧旋钮，调整好横向导轨的高度后可直接锁紧固定，避免压装过程中导轨架晃动；

　　横向导轨上的压头滑座同样设置了锁紧结构，调整好压装的X向位置后可锁紧，保证同批次工件压装位置的一致性，重复定位精度可控制在0.1mm以内，完全满足民用塑料制品、消费电子外壳类零件的嵌件压装精度要求。工装底部的木质工作台面不仅起到工件承载作用，同时具备一定的缓冲性能，相比金属台面可减少工件底部的压痕、刮伤问题，台面通过T型槽结构与底部的机架连接，可根据加工需求更换为电木板、铝板等不同材质的工作台面，适配特殊工件的装夹需求。整套工装的结构件大部分采用标准型材与标准五金件加工制作，直线导轨、导柱、弹簧、锁紧旋钮均为通用标准件，后期维护更换配件十分方便，不需要定制特殊非标零件，加工制造成本较低，适合小型加工单位自行制作使用。

　　在实际使用过程中，操作人员只需要将待压装的塑料工件放置在工作台面上，调整好工件位置使预压嵌件的安装孔对准压头中心，扳动操作手柄即可将螺纹嵌件平稳压入工件的预制孔内，压入深度可通过压杆上的限位环进行调节，保证同批次所有工件的嵌件压入深度一致，避免出现嵌件突出或凹陷超差的问题。相比手持热熔工具安装嵌件的方式，这套工装压装的嵌件垂直度更好，嵌件与工件孔的同轴度更高，后续螺丝装配时不会出现滑牙、偏斜的问题，同时作业效率比手工安装提升三倍以上，也能避免热熔操作带来的塑料烫伤、有害气体吸入等职业健康风险。工装的整体结构没有复杂的传动部件，日常维护只需要定期在导轨、导柱接触面涂抹少量润滑脂即可，没有易损易耗的复杂电子元件，长期使用的故障率极低，对使用环境没有特殊要求，即使在没有配套工业气源、电源的临时作业场地也可以正常使用。针对不同的压装需求，还可以在压头位置加装加热模块，实现热熔嵌件的热压装作业，拓展工装的使用范围，不需要对整体结构做大幅改动，只需要更换带加热功能的压头组件即可，预留的安装接口可兼容市面上常见的小型加热压头配件。
