Solidworks焊接件角接连接结构设计

　　该角接焊接结构主要应用于需要实现正交方向构件刚性连接的工业场景，常见于非标设备机架搭建、工装夹具支撑框架、小型设备承重连接节点等位置，能够在不使用额外铸造成型连接件的前提下，快速实现两个垂直方向型材类构件的可靠固定，适配小批量定制化设备的快速生产需求，减少非标连接件的开模成本与加工周期。从实际使用功能来看，该结构核心作用是传递垂直与水平方向的载荷，将横向构件承受的弯矩、剪切力通过角接部位的焊接结合面与辅助紧固件传递到竖向支撑构件上，再通过底部安装板将整体载荷分散到安装基础面，避免连接节点出现应力集中导致的焊缝开裂、构件变形问题。结构设计上采用了金属包覆件与型材嵌合的组合思路，没有直接将两个型材端部做斜切对焊，

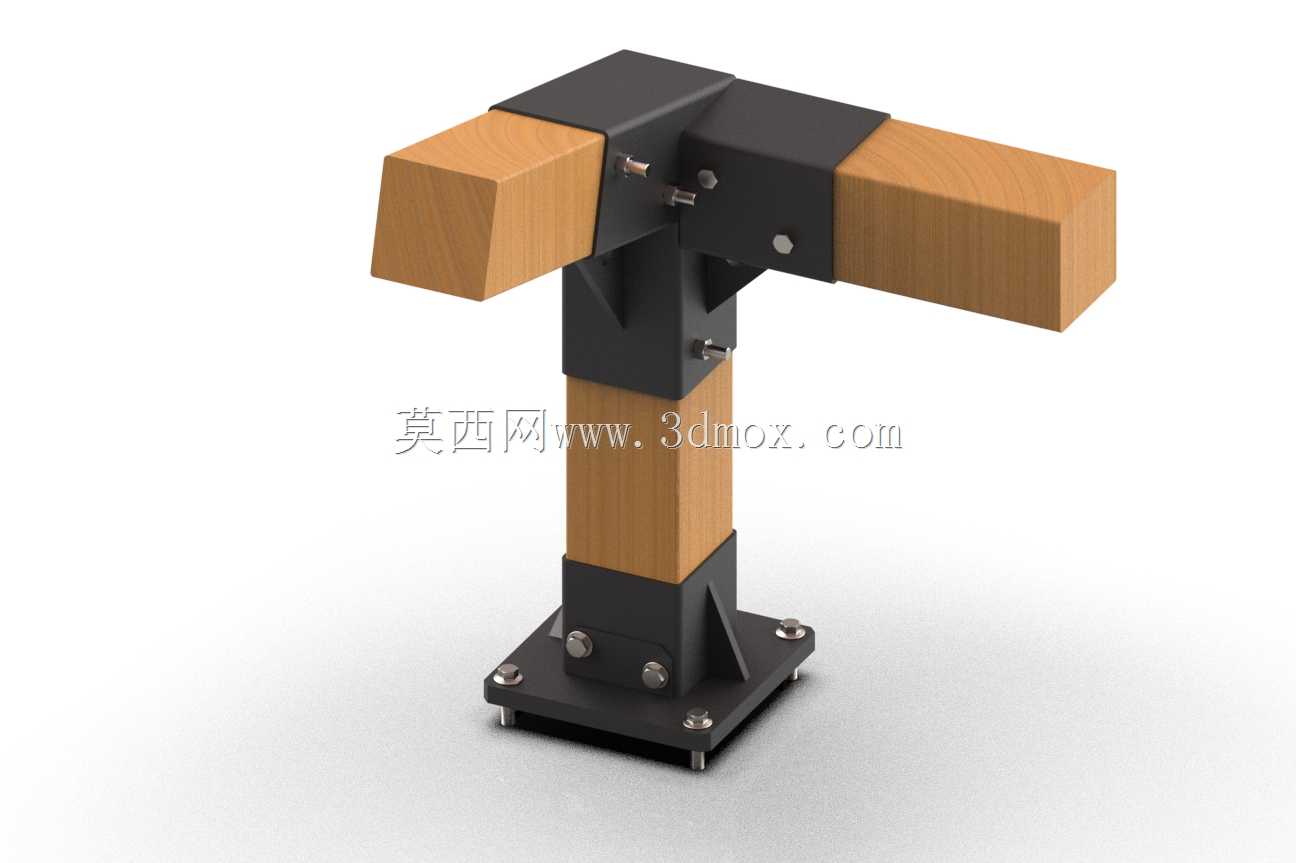

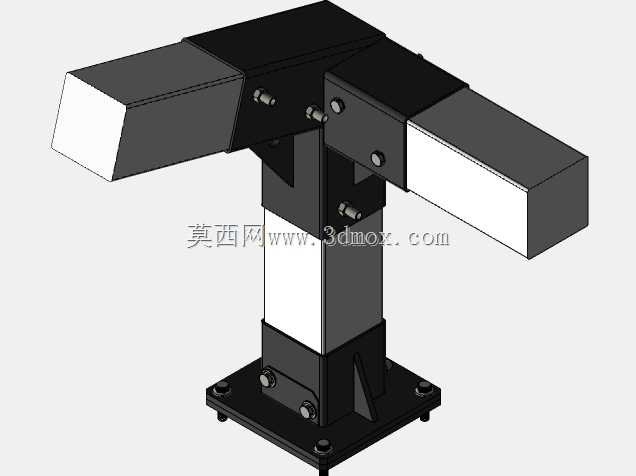

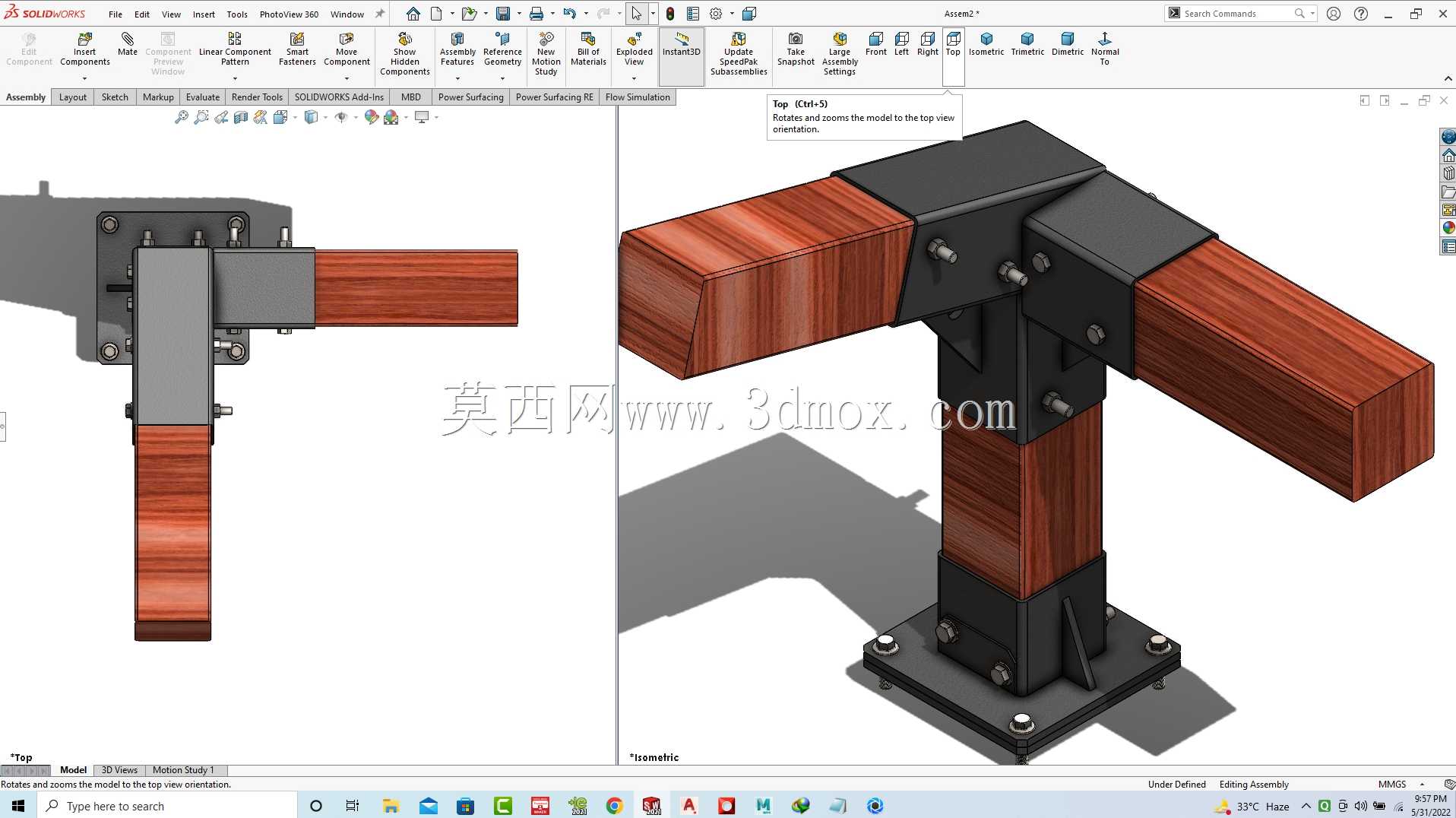

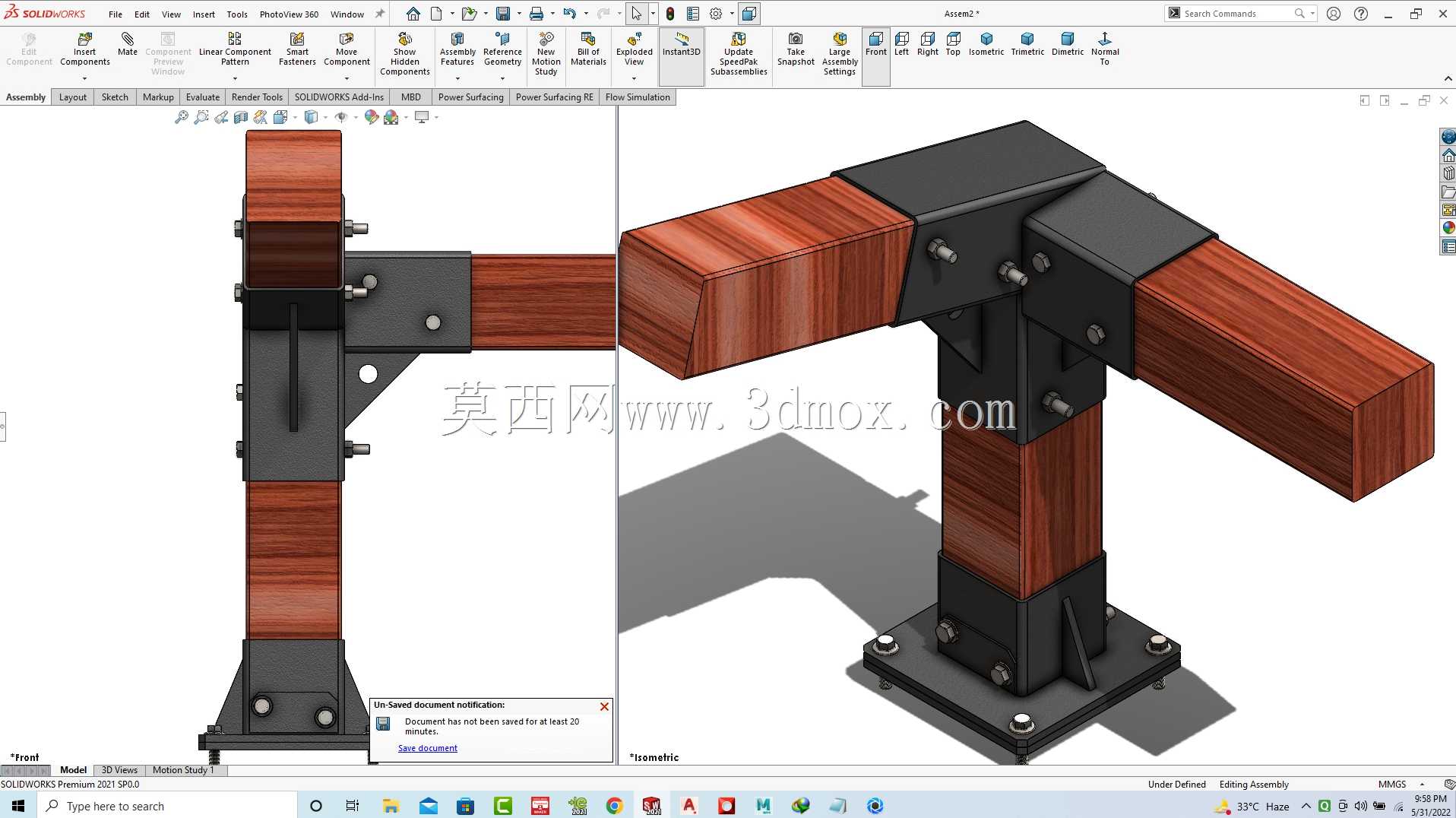

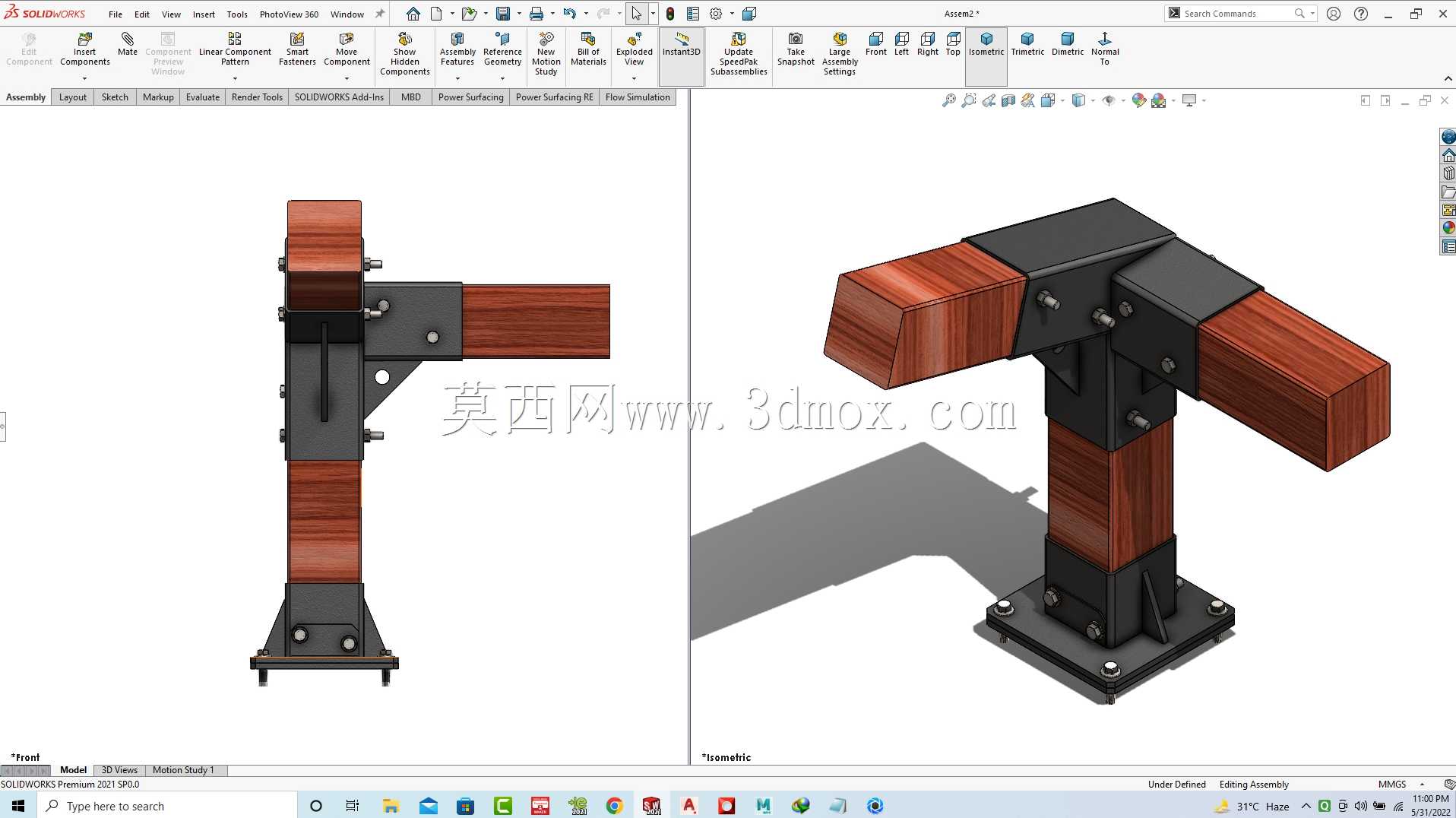

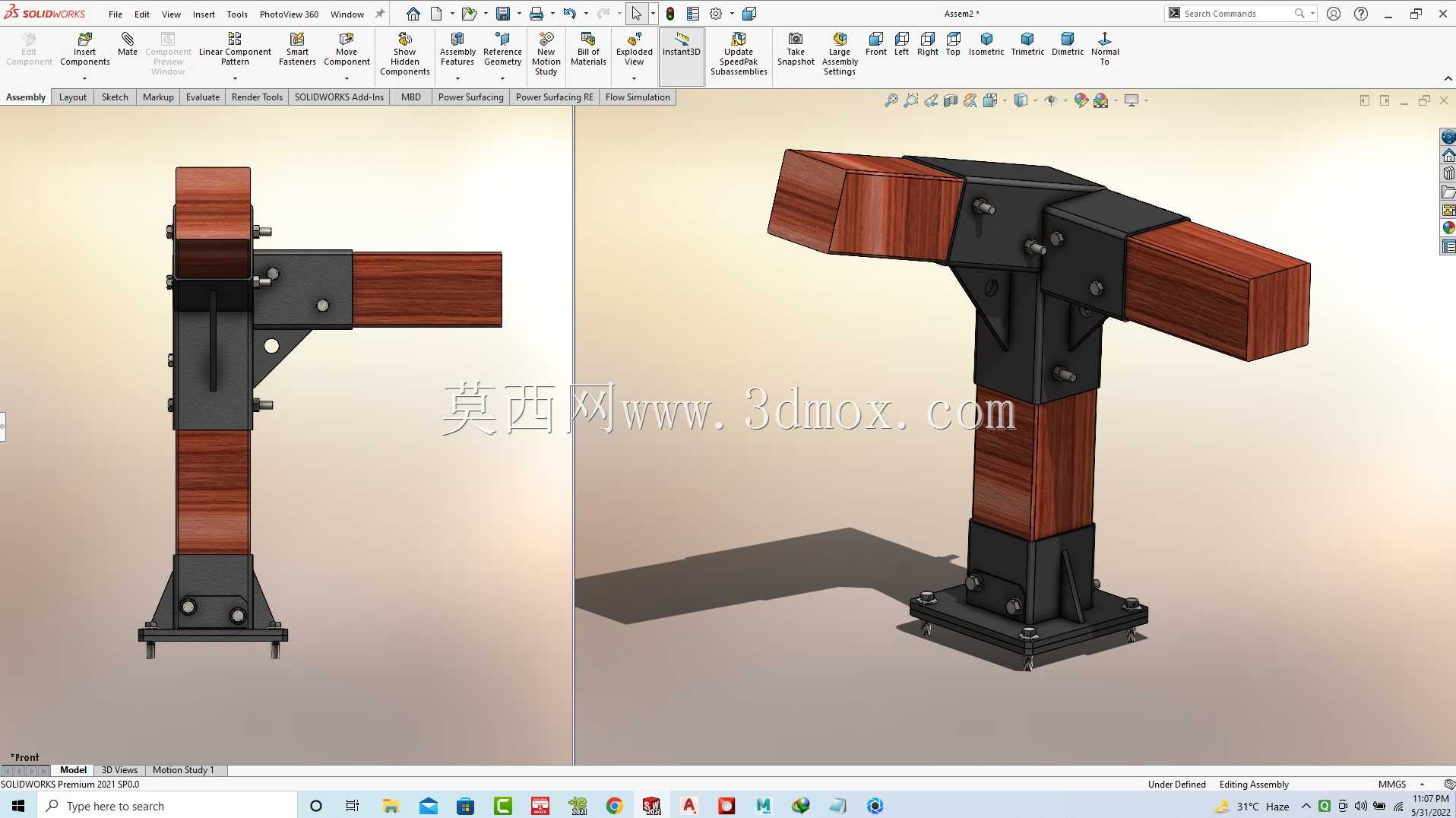

　　而是设计了L型的金属包覆连接座，将横向型材的端部嵌入连接座的横向卡槽内，竖向型材的上端嵌入连接座的竖向卡槽，通过卡槽的定位面先完成两个型材的正交位置校准，再通过侧面的紧固螺钉完成型材与连接座的预固定，最后在连接座与型材的贴合缝隙处完成角焊缝焊接，这种设计既降低了现场焊接时的对位难度，也能通过包覆结构分散焊缝承受的载荷，避免焊缝直接承受全部的弯折冲击力。竖向支撑构件的下半段额外设计了方形的加固套，加固套与竖向型材之间同样通过螺钉预固定后焊接，底部连接一块带四个安装腰型孔的方形底板，底板与竖向型材、加固套之间设置了三角形的加强筋板，筋板分别与底板顶面、型材侧面、加固套侧面焊接，提升底部支撑的抗倾覆能力，

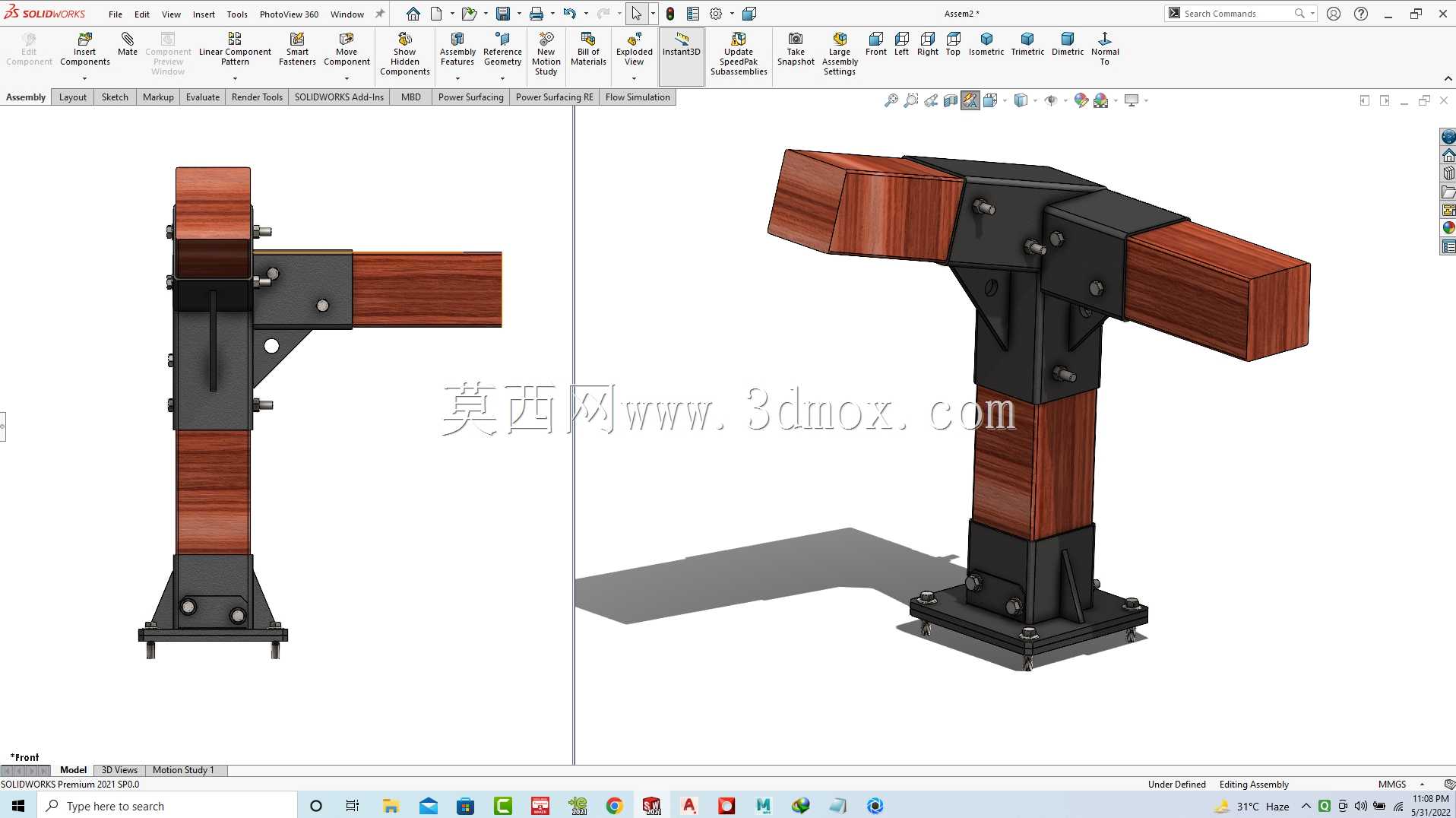

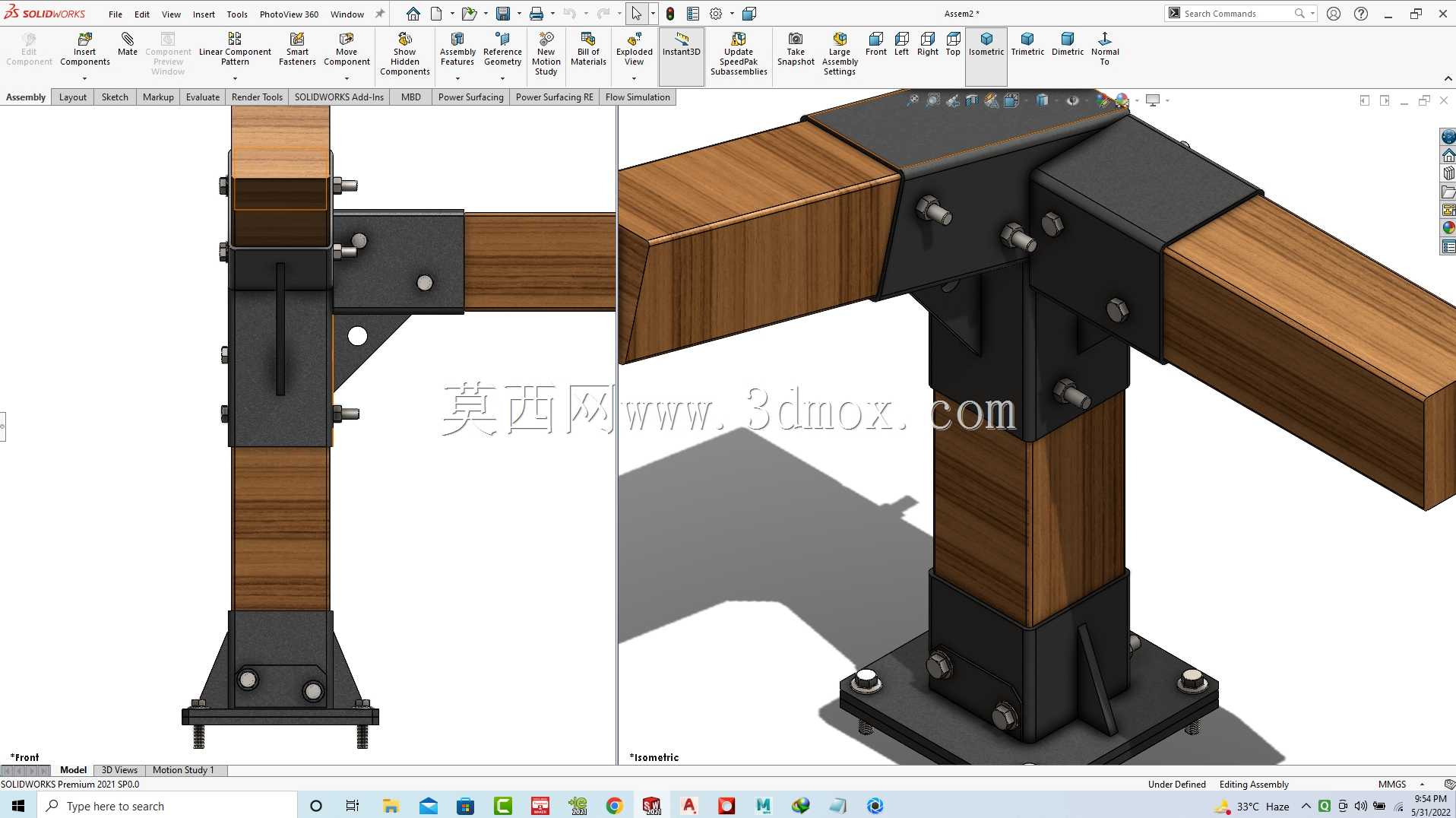

　　避免竖向构件受横向载荷时在根部出现断裂。从安装边界来看，底部安装板的四个腰型孔呈矩形分布，孔位中心距适配常见的工业铝型材机架安装孔距，也可直接通过膨胀螺栓固定在水泥基础或钢制平台面上，安装时可通过腰型孔微调整体结构的水平位置，降低基础预埋孔位的加工精度要求。横向构件的两端伸出连接座的长度可根据实际使用需求裁切，连接座的卡槽尺寸与常见的方形实木型材、工程塑料型材、方形钢管的截面尺寸适配，不需要额外加工型材的端部坡口，只需要将型材端面裁切平整即可嵌入卡槽完成装配。在焊接作业时，连接座的卡槽与型材之间预留了0.2mm的装配间隙，既能够保证型材顺利嵌入，也能让焊料充分渗入缝隙，提升焊接结合强度，

　　侧面的紧固螺钉在焊接完成后可保留作为辅助承载结构，即使焊缝在长期交变载荷下出现微小裂纹，螺钉也能暂时维持结构连接，避免构件突然脱落造成安全事故。结构整体的外形没有多余的装饰性设计，所有外露面均为平面或直角结构，方便后续做表面喷漆、镀锌等防锈处理，连接座的边角处做了小尺寸的倒角处理，避免安装调试过程中尖锐边角划伤操作人员。在实际选型应用时，可根据需要承载的载荷大小调整连接座的板材厚度、加强筋的高度与厚度，以及焊接焊缝的焊脚高度，当用于承受较大冲击载荷的场景时，可在连接座与型材的贴合面增加定位销孔，打入圆柱销提升抗剪切能力，替代部分螺钉的承载作用。这种角接结构相比传统的直接角焊结构，对位精度更高，对焊接操作人员的技能要求更低，不需要在焊接时反复校准两个构件的垂直度，只需要将型材卡入连接座即可保证正交精度，适合小型加工厂在没有专用焊接工装的情况下批量制作支撑类构件，也适合设备现场安装时的应急改造连接，不需要携带大型的加工设备，只需要裁切型材、拧紧紧固件、完成角焊即可完成节点装配，大幅缩短现场施工的周期。
