钣金工业稻谷料斗结构设计方案

　　在粮食加工、粮油仓储、散料中转的生产场景里，料斗是衔接上游储料单元与下游输送、加工设备的核心过渡部件，这款多联式钣金稻谷料斗，主要针对稻谷这类颗粒状散粮的集中分料、均匀出料需求设计，适配碾米生产线、粮食烘干塔出料端、散粮装车中转工位的工艺要求，解决单出料口料斗分流效率低、多管路对接布局杂乱的现场问题。从实际使用工况来看，稻谷颗粒表面带有薄稻壳，流动性受含水率影响波动较大，当稻谷含水率偏高时，颗粒间摩擦力增大，容易在料斗锥段出现挂壁、起拱堵料的问题，这款料斗在设计时将每个单斗的锥段倾角设置为大于稻谷自然休止角3度以上，保证物料在自重作用下能顺畅沿锥面滑下，不会在锥段残留积料，避免长期积料出现霉变影响粮食品质。

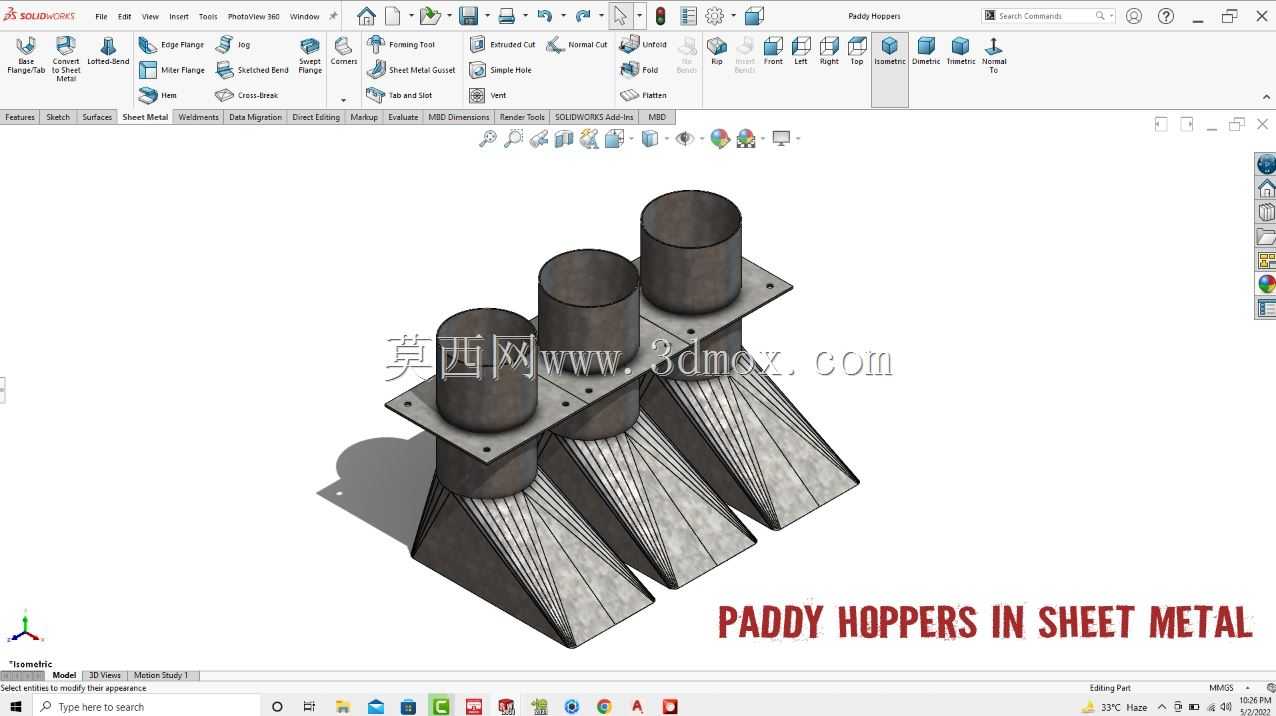

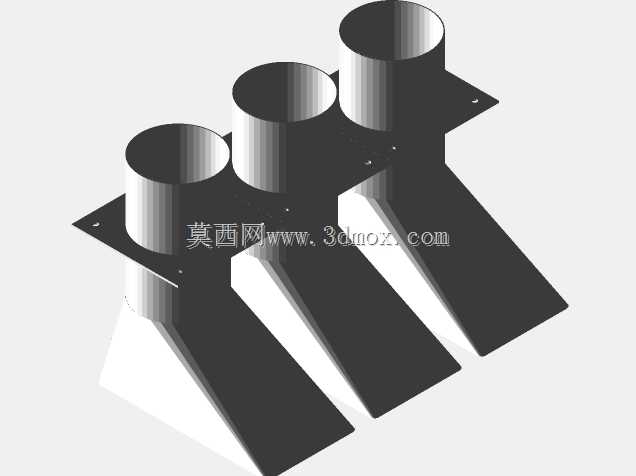

　　整体采用三联并排的布局形式，上部为三个等直径的圆形进料接口，可直接对接上游的三个独立储料仓出料口，或者单仓分料后的三路溜管，下部为三个斜向布置的方形出料口，出料方向统一朝向侧下方，可直接对接下方的皮带输送机、斗式提升机进料口，或者分料溜管，实现单路进料三路分料、三路进料合流输送的不同工艺切换，适配不同产能的生产线布局需求。结构上全部采用钣金折弯、焊接工艺成型，没有复杂的铸造、机加工零件，生产加工门槛低，现场安装时仅需通过上部法兰与上游设备对接，下部出料口绑定软连接即可投入使用，后期维护时若出现局部磨损，仅需更换对应位置的钣金板件即可，无需整体更换设备，降低运维成本。设计过程中针对钣金件的连接强度做了专项优化，

　　上部圆形接口与锥段的连接位置、三个单斗之间的连接平板位置，都增加了折弯加强筋，避免满料状态下料斗出现钣金变形，连接法兰采用厚板折弯成型，法兰面预留标准螺栓孔位，安装时可搭配密封胶条实现粉尘密封，避免稻谷输送过程中出现粉尘外溢，满足粮食加工车间的职业卫生要求。从安装边界来看，三个进料口的中心距保持等距布置，适配行业内常规的三仓并列布局尺寸，整体高度控制在常规车间层高允许的安装范围内，出料口的伸出长度预留了软连接安装、快速卡箍拆装的操作空间，现场安装时不需要额外做大量的管路改造，可直接替换原有老旧的单口料斗，提升生产线的分料效率。料斗内壁所有焊接位置都做了打磨抛光处理，没有突出的焊瘤、毛刺，避免稻谷流动时被毛刺勾住造成残留，

　　外壁做防锈喷涂处理，适应粮食车间多粉尘、偶尔有冲洗水汽的使用环境，延长设备的使用寿命。在料斗的上部连接平板位置，预留了振动电机的安装位，若现场处理高含水率稻谷出现堵料情况，可直接加装小型振动电机，通过微幅振动破除物料起拱，不需要额外在料斗上打孔焊接，减少现场改造的工作量。每个单斗的锥段过渡位置做了圆弧过渡处理，没有直角拐角，避免物料在拐角位置堆积，同时圆弧过渡也能降低钣金折弯时的应力集中，提升料斗整体的结构强度，满料载荷下的变形量控制在允许范围内，不会出现焊缝开裂的问题。
