带加强筋安装底座的卧式轴支撑座结构

　　这类轴支撑结构在轻工输送设备、小型自动化装配工位、通讯设备内部传动模组中应用十分广泛，核心作用是为回转类轴件提供稳定的径向支撑，同时抵消轴运转过程中产生的径向载荷与小幅振动，避免轴件因悬臂过长出现挠曲变形，保障传动环节的同轴度精度。从实际使用场景来看，这类支撑座常被用在小型皮带输送线的从动端支撑、手动调节机构的转轴定位、小型检测设备的辊轴固定位置，相比一体式铸造成型的轴承座，这类结构的安装底座预留了足够的调节余量，能适配现场安装时的小幅位置偏差，降低装配阶段的对位难度。

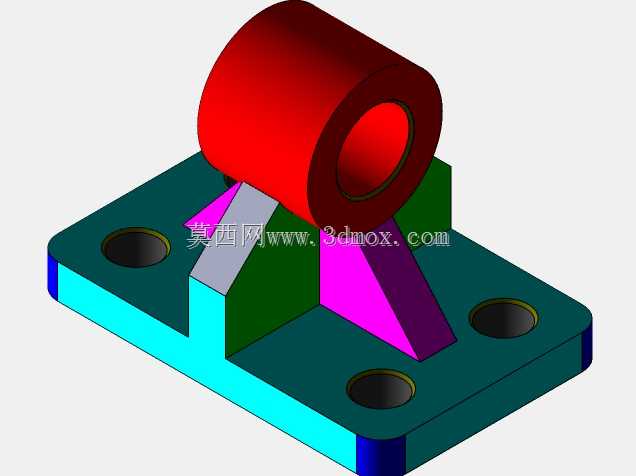

　　从结构功能特性来看，上部的圆筒状支撑段是核心承载部位，内孔可直接穿装光轴或者配套镶嵌轴套、微型轴承，根据实际载荷需求选择配合方式，轻载低速场景下可直接采用间隙配合搭配润滑脂使用，转速稍高或者载荷偏大的场景则可以在内孔压装铜套或者微型深沟球轴承，拓展结构的适用范围。下部的安装底板采用方形切角设计，四个角位预留了沉头安装孔，安装时可采用内六角螺栓穿过沉孔将整个支撑座固定在设备机架或者安装平台上，沉孔设计能够让螺栓头完全埋入底板内部，不会突出底板表面干涉其他部件的安装，同时四个安装孔的位置对称分布，保障安装后受力均匀，不会因为单侧螺栓受力出现底座翘曲的问题。

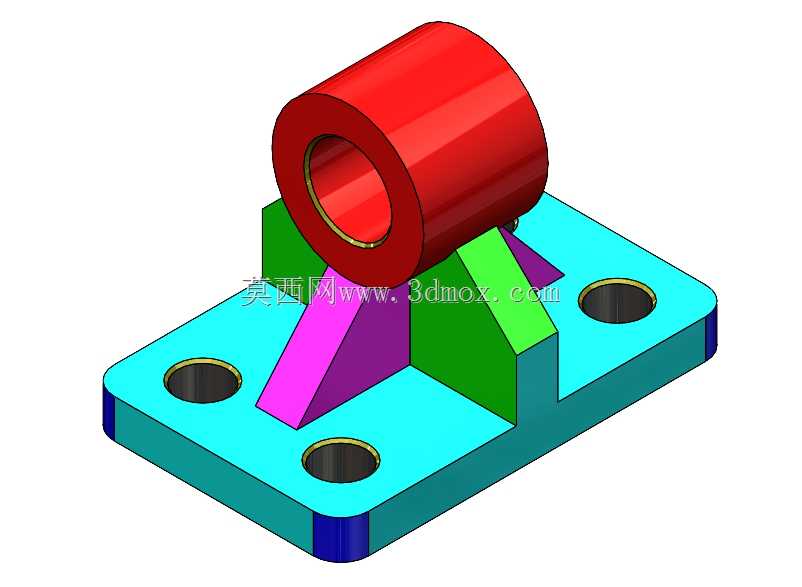

　　在支撑筒和安装底板之间，设计了多块三角形加强筋，分别沿支撑筒的轴向与径向分布，这部分结构是整个支撑座的强度核心，能够有效传递支撑筒承受的径向载荷到底板全域，避免支撑筒与底板连接位置出现应力集中，在长期受载的情况下不会出现连接根部断裂的问题。实际建模过程中，加强筋的厚度需要匹配支撑筒的壁厚与底板厚度，通常筋厚取筒体壁厚的0.8-1.2倍，既不会因为筋过薄导致加强效果不足，也不会因为筋过厚造成材料浪费、成型时出现缩痕缺陷。支撑筒的轴向长度需要根据穿装轴的直径、所需支撑的轴段长度确定，要保证轴与内孔的接触长度不小于轴径的1.5倍，才能提供足够的支撑刚度，避免轴运转时出现晃动。

　　从安装边界尺寸来看，这类小型轴支架的底板长度和宽度通常根据安装孔的孔距确定，四个安装孔的中心距需要匹配常用的铝型材安装槽间距或者通用安装板的孔位标准，方便用户直接替换同规格的现有支撑件，不需要重新加工安装孔位。底板的厚度需要满足螺栓拧紧时的强度要求，避免螺栓锁紧时底板出现变形，通常对于支撑轴径在10-20mm区间的这类支架，底板厚度取8-12mm即可满足常规使用需求。支撑筒的中心高是关键安装尺寸，也就是支撑筒内孔轴线到底板安装面的垂直距离，这个尺寸直接决定了被支撑轴的中心高度，设计时需要匹配配套传动件的中心高要求，比如和同步轮、联轴器配合时，要保证两端轴的中心高一致，避免出现传动偏心的问题。

　　设计这类结构的时候，需要重点关注几个工艺细节：首先是所有的棱边都需要做倒角或者圆角处理，尤其是安装孔的孔口、支撑筒的两端端口，既可以去除加工毛刺避免装配时划伤操作人员，也能方便轴件、螺栓的顺利装入；其次是加强筋与支撑筒、底板的连接位置要做圆角过渡，降低应力集中系数，提升结构的抗疲劳性能；另外底板的安装面需要保证平面度要求，通常平面度公差取0.1mm以内，保障安装后支撑座不会出现倾斜，保证支撑内孔的轴线与安装面的平行度符合要求，避免轴件安装后出现别劲的问题。如果是采用塑料注塑成型的这类支架，还需要在支撑筒和底板的设计中考虑拔模斜度，通常取1-1.5度的拔模角度，方便成型后脱模；如果是采用金属机加工或者3D打印制作，则可以根据工艺特性调整公差要求，机加工件可以获得更高的尺寸精度，适合对支撑刚度、同轴度要求更高的使用场景，3D打印件则适合快速验证、小批量定制的场景，能够快速调整中心高、安装孔位等参数适配特殊的安装需求。

　　在实际选型替换时，需要重点核对三个核心参数：一是支撑内孔的直径，要和被支撑轴的直径或者配套轴承的外径匹配；二是支撑中心高，要和对接部件的中心高一致，保证传动同轴度；三是安装孔的孔距与孔径，要和现有安装面的孔位匹配，避免出现无法安装的问题。这类结构相比立式支撑座，卧式的安装方式占用的垂直空间更小，适合安装空间高度受限的场景，同时多块加强筋的设计在控制整体重量的前提下大幅提升了结构刚度，相比无筋的平板支撑结构，抗径向载荷的能力可以提升60%以上，能够满足多数轻载传动场景的使用需求。
