盘形凸轮直动从动件传动结构

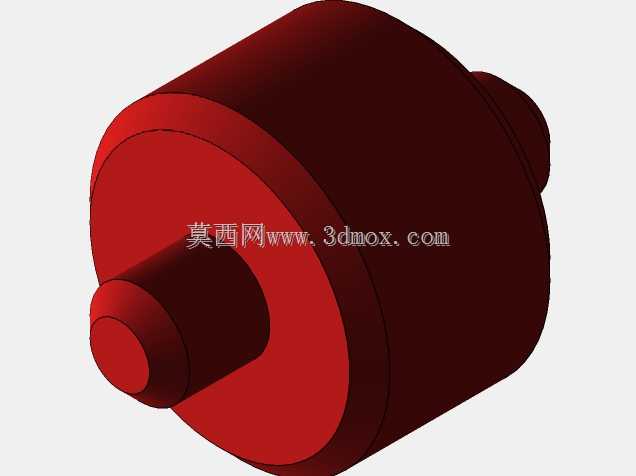

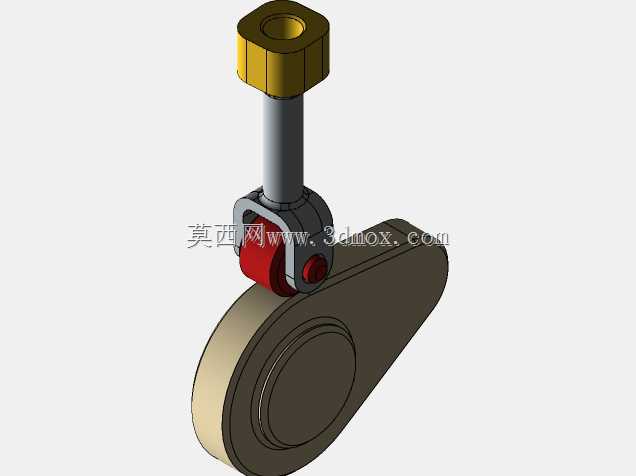

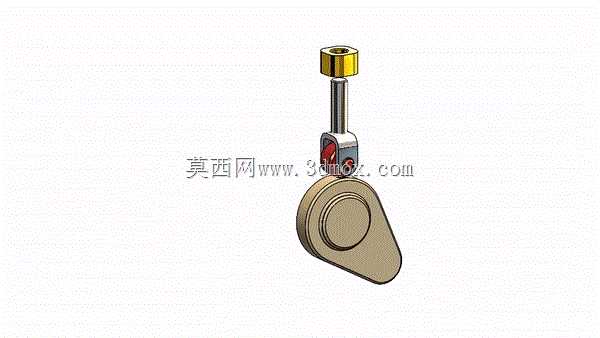

　　这套凸轮从动件传动结构，核心是通过盘形凸轮的轮廓曲线，将凸轮轴的连续回转运动，精准转化为从动件的往复直线运动，在自动化送料、轻工包装、纺织机械的间歇进给工位中应用极广。很多做小型自动化设备的结构工程师都清楚，这类直动从动件凸轮机构不需要额外的连杆转换，传动链短，在小行程往复动作的工位上，比气缸传动的节拍稳定性更高，也不会出现气动元件常见的漏气、行程漂移问题，适合每分钟几十次到上百次的高频往复动作场景。

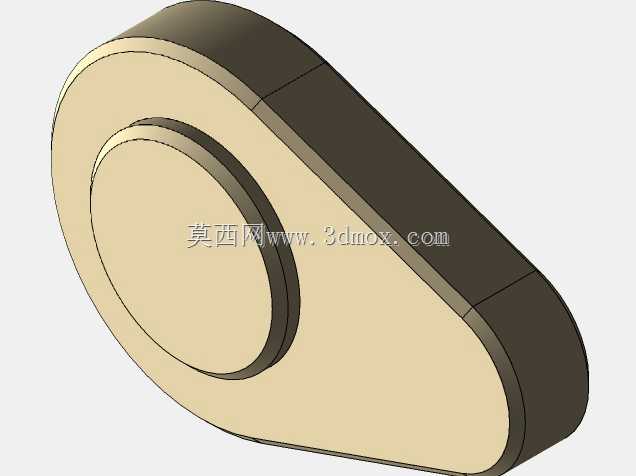

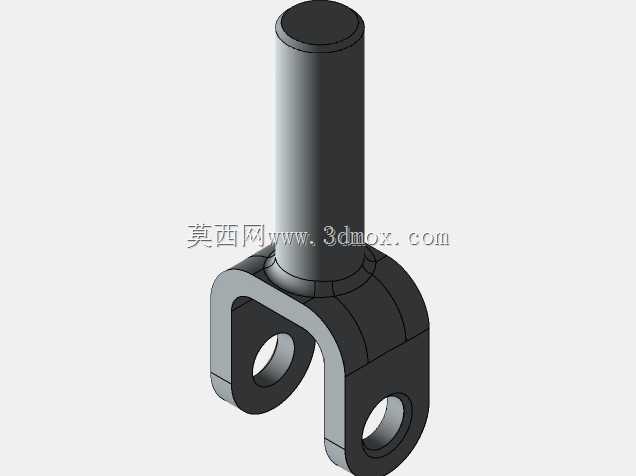

　　从结构设计逻辑来看，这套机构的凸轮采用偏心盘形轮廓，基圆段轮廓对应从动件的静止停留区间，升程段轮廓按照等加速等减速运动规律设计，能避免从动件启动和停止瞬间的刚性冲击，降低传动过程中的振动和噪音。从动件端部采用平底接触设计，相比尖顶从动件，接触应力更小，耐磨性能更好，长时间运行也不会因为接触点磨损导致行程精度下降，同时接触位置附带的润滑储油槽，能在连续运转时保持接触面的油膜覆盖，减少日常维护的频次。

　　安装边界上，这套结构的凸轮安装轴径适配常规的小型输出轴，通过顶部的锁紧铜套实现轴向固定，不需要额外设计复杂的轴肩定位，安装时只需要保证凸轮端面和从动件导路的垂直度公差在0.02mm以内，就能避免从动件运行时出现卡滞。从动件的导套部分采用自润滑材质镶嵌，导路长度和从动件直径的比值控制在3:1，能有效抵消从动件受到的侧向分力，避免长行程运行时出现的别劲问题。整个机构的横向安装尺寸紧凑，不需要预留太大的装配空间，很适合集成在小型自动化设备的工位布局中，不会占用过多的安装板面空间。

　　实际选型应用时，这套结构的从动件行程由凸轮轮廓的升程量决定，不需要额外调整行程限位，只要更换不同轮廓曲线的凸轮，就能快速改变从动件的运动规律和停留时间，适配不同的生产节拍需求。比如在小型零件的排序送料工位，凸轮的停留段对应物料的取放动作，升程回程段对应物料的推送动作，整套动作完全和主轴的回转角度同步，不需要额外设置传感器触发，能大幅简化设备的电控逻辑，降低故障点。

　　设计建模过程中，需要重点关注凸轮轮廓曲线的连续性，不能出现曲率突变的位置，否则会导致从动件的加速度瞬间跳变，引发整个机构的振动。同时从动件的回位依靠顶部的复位弹簧实现，弹簧的预紧力需要调整到合适范围，预紧力过大会增加凸轮接触面的磨损，预紧力过小则会导致从动件在回程阶段出现和凸轮轮廓脱离的问题，影响传动精度。另外，凸轮和从动件的接触位置需要做表面硬化处理，提升表面耐磨性能，保证长时间高频运行下的精度保持性。

　　很多刚接触机构设计的工程师容易忽略凸轮安装的相位角问题，这套结构在装配时需要对准凸轮的基圆起始点和从动件的最低位置标记，否则会出现动作时序错位，导致工位配合失误。同时导套的安装孔需要和凸轮轴的安装位置保证位置度公差，避免从动件运行时受到额外的侧向力，加速导套的磨损。整套结构没有复杂的异形零件，加工难度低，普通的数控铣床就能完成凸轮轮廓的加工，不需要专用的工装夹具，制造成本可控，适合小批量设备的配套使用。
