快锁式U形夹销配垫圈开口销组合件

　　这套组合式快锁连接件，核心是带U形夹锁结构的柱销主体，配套平垫圈与开口销形成完整的可拆卸锁紧方案，在各类需要频繁拆装的工装夹具、模块化设备机架、可拆卸管线支架、户外临时作业装置上应用极广，尤其是需要快速插拔、不需要额外工具就能完成锁紧与解锁的连接场景，比传统螺纹销、过盈配合销的拆装效率高出数倍，也不会因为反复拆装出现螺纹滑牙、配合面磨损松旷的问题。

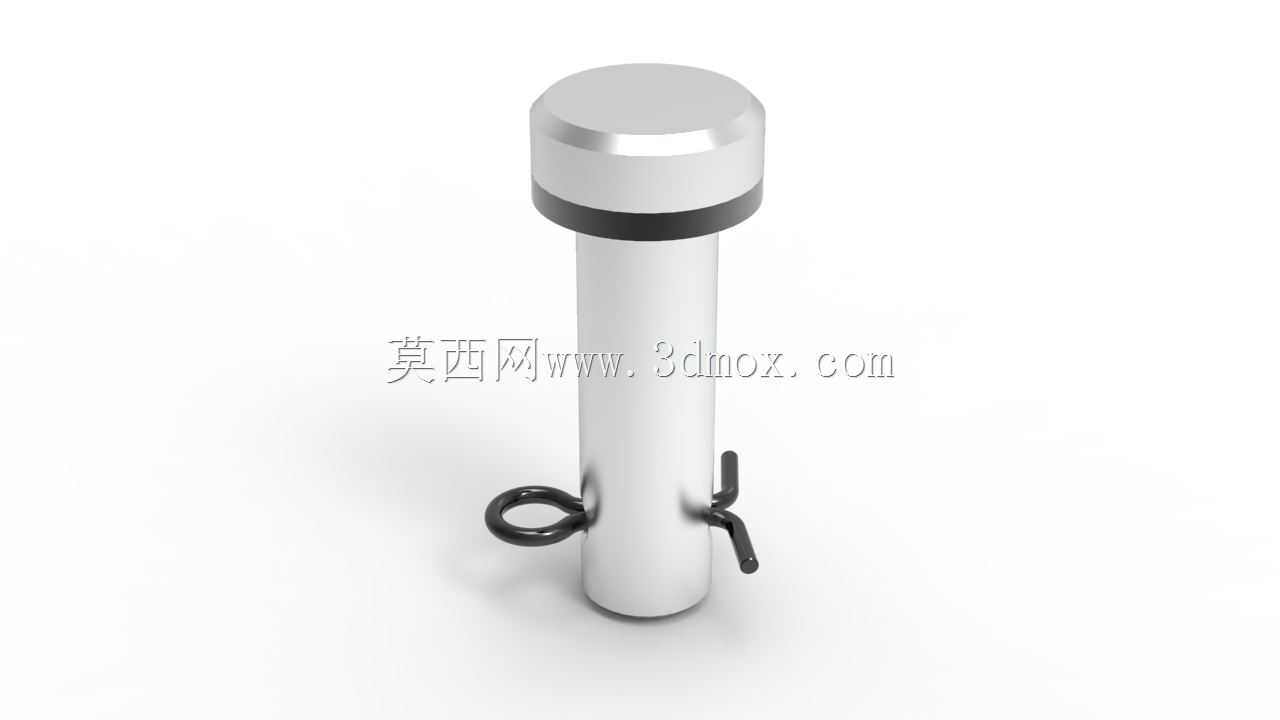

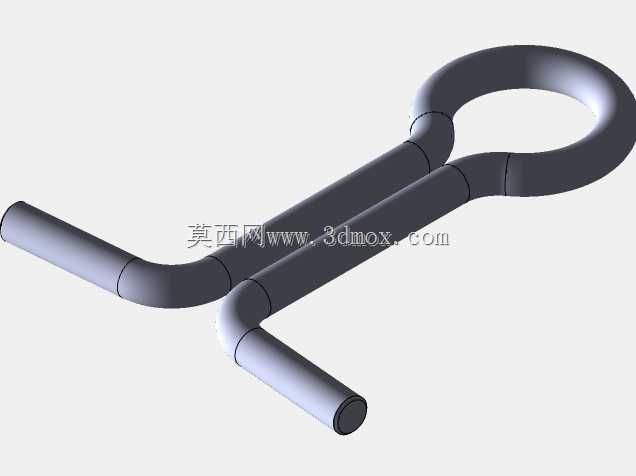

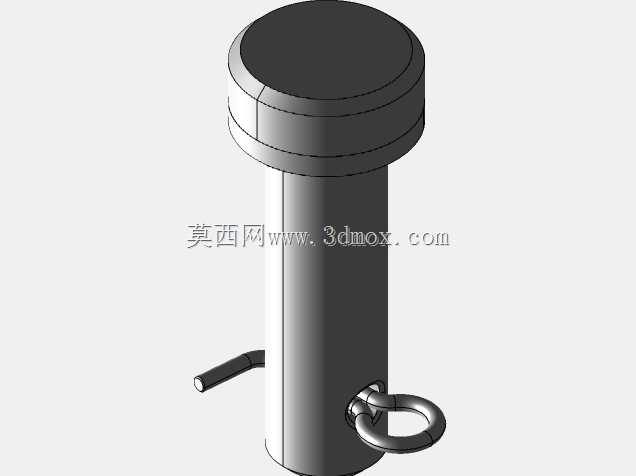

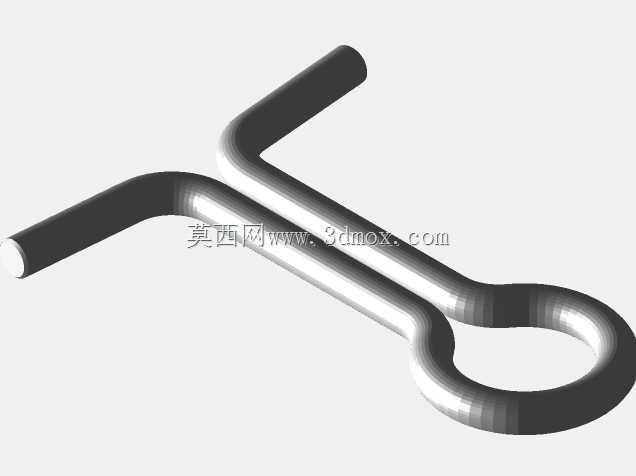

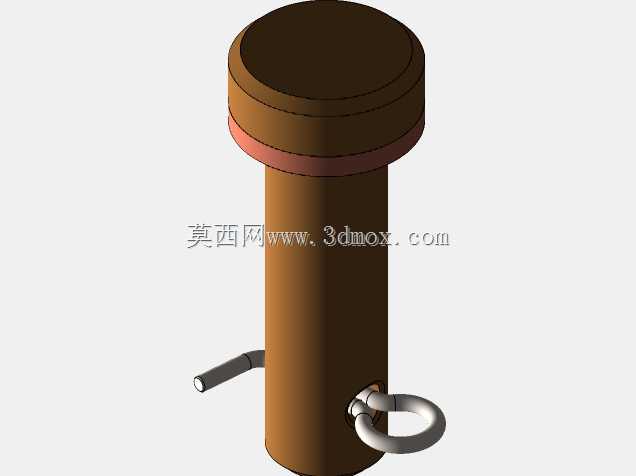

　　柱销主体采用圆柱光杆作为核心承载段，头部做了加厚的圆形凸台，凸台直径比杆身大出30%左右，安装时凸台端面直接抵靠在被连接件的外侧表面，不需要额外加装端头挡圈就能限制销体的插入深度，凸台边缘做了极小的倒角处理，既避免安装时锐边划伤操作人员，也能在插入安装孔时起到导向作用，不会因为孔口微小的毛刺出现卡滞。杆身靠近尾部的位置开有径向的通孔，同时在杆身侧面对称加工了两个U形的卡槽，配套的U形夹锁就卡合在这组卡槽内，夹锁的两个支脚分别卡在杆身两侧，其中一个支脚带弯折的操作拨柄，解锁时只需要向外拨动拨柄就能让夹锁脱离卡槽，直接拔出销体即可完成拆卸，锁紧状态下夹锁的环形段抵靠在被连接件的另一侧表面，和头部凸台配合形成双向的轴向限位，完全可以承受常规工况下的轴向窜动载荷，不会因为设备振动出现松脱。

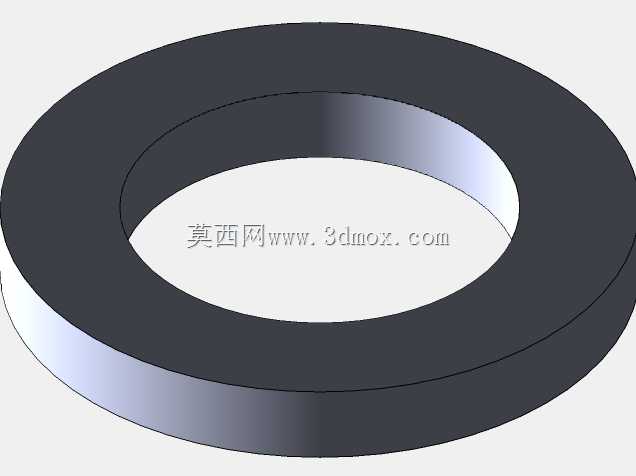

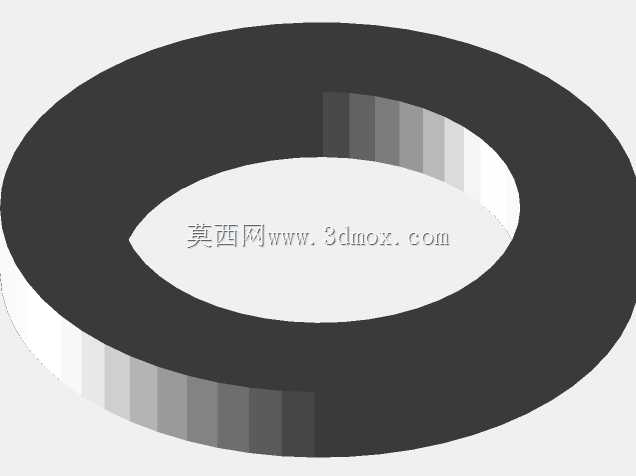

　　配套的平垫圈采用标准平垫尺寸，内径和销杆直径采用间隙配合，安装时垫在U形夹锁和被连接件表面之间，一方面可以分散夹锁对被连接件表面的压应力，避免软质材质的被连接件表面被夹锁压出凹痕，另一方面也能补偿被连接件安装面的平面度误差，让夹锁的锁紧受力更均匀，不会出现局部应力集中导致夹锁变形的问题。配套的开口销是作为冗余安全锁紧结构存在的，在振动幅度极大、冲击载荷较强的工况下，把开口销穿入杆身尾部的径向孔内，掰开开口销的两个支脚贴靠在杆身表面，就能形成第二重锁紧防护，哪怕U形夹锁因为意外碰撞出现松脱，开口销也能挡住销体不会从安装孔内滑出，避免连接失效引发的设备故障甚至安全事故。

　　设计这套组合件的时候，首先考虑的是不同场景下的安装兼容性，销杆的直径公差采用h7级的间隙配合公差，适配国内绝大多数标准系列的安装孔加工精度，不需要对安装孔做额外的铰削加工就能顺利装配，杆身的有效连接长度覆盖了常见的2-3层板件连接厚度，从单块薄板的定位到多层叠加支架的连接都能适配。U形夹锁的弹力经过反复调校，夹锁采用弹簧钢冲压成型后做淬火回火处理，硬度控制在HRC40-45之间，既有足够的弹力保证卡合后不会自行松脱，也不会因为弹力过大导致操作人员解锁时需要施加过大的力，单手就能完成拨锁、拔销的全套操作。夹锁的卡槽位置做了深度优化，卡槽的深度刚好是夹锁钢丝直径的三分之一，既保证卡合后夹锁不会从卡槽内滑脱，也不会因为开槽过深削弱杆身的结构强度，经过剪切载荷测试，开槽位置的杆身抗剪强度只比同直径光杆低4%左右，完全满足常规连接场景的强度要求。

　　安装边界上需要注意，被连接件的安装孔同轴度误差需要控制在0.1mm以内，否则销体插入时会出现偏斜，导致U形夹锁无法顺利卡入卡槽；如果是连接带漆面或者喷塑层的工件，需要提前计算好涂层厚度，选择对应有效长度的销体，避免因为涂层占用了连接厚度导致夹锁无法完全卡合。日常维护时只需要定期检查U形夹锁的弹力是否正常，有没有出现钢丝变形、裂纹的情况，如果夹锁出现塑性变形直接更换同规格夹锁即可，销体本身只要没有出现弯曲、表面严重磨损的情况就可以长期重复使用，维护成本远低于一次性的铆钉或者易滑牙的螺栓连接副。在户外使用的场景下，销体和夹锁都可以做镀锌或者达克罗表面处理，具备基础的防锈能力，哪怕在潮湿、有轻度腐蚀的环境下也能保证长期使用不会锈死，需要拆卸的时候依然可以顺利拔出，不会像普通碳钢销那样因为锈蚀卡死在孔内，只能采用破坏性方式拆除。
