120米跨径桁架式张力桥三维设计作品

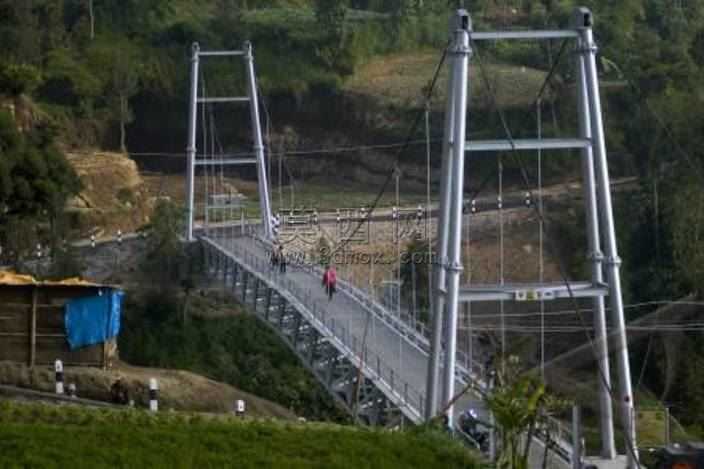

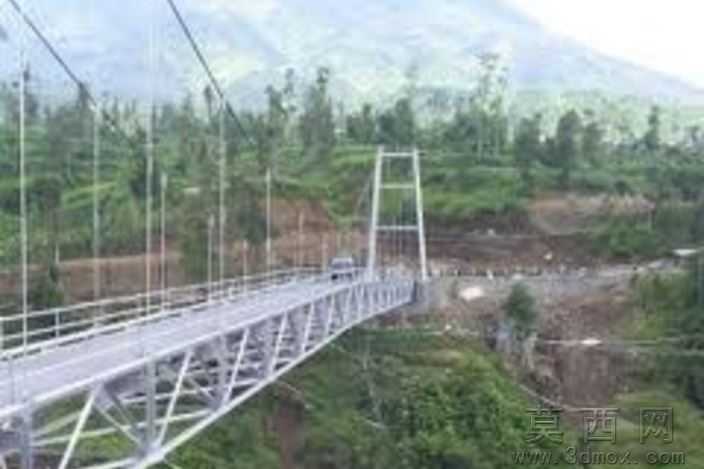

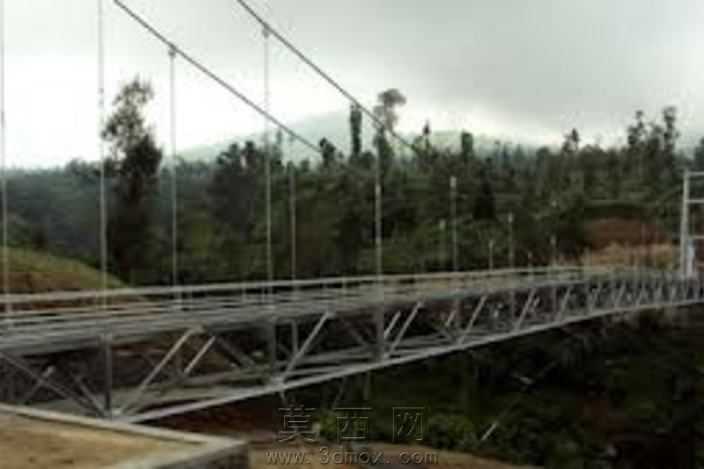

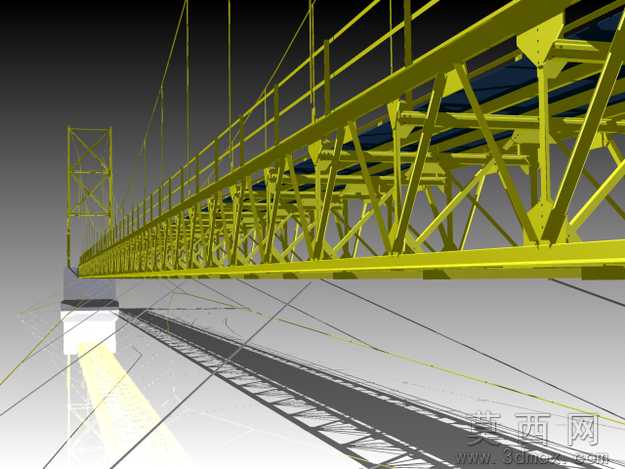

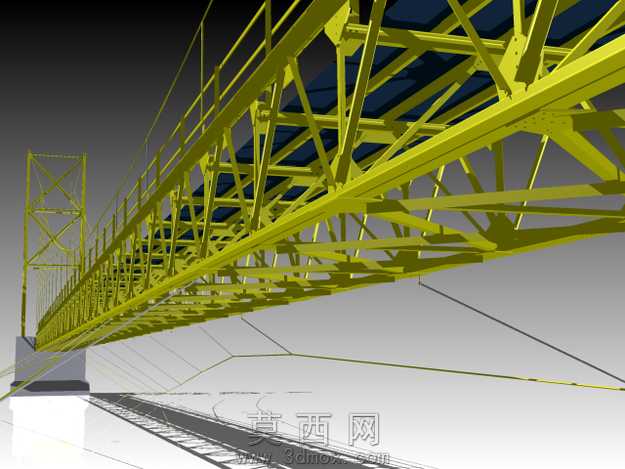

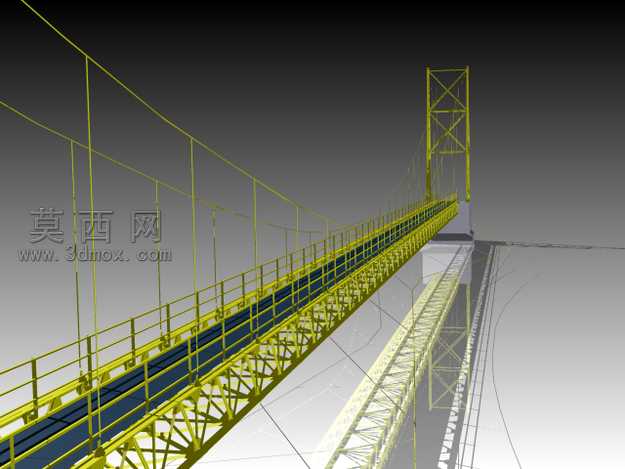

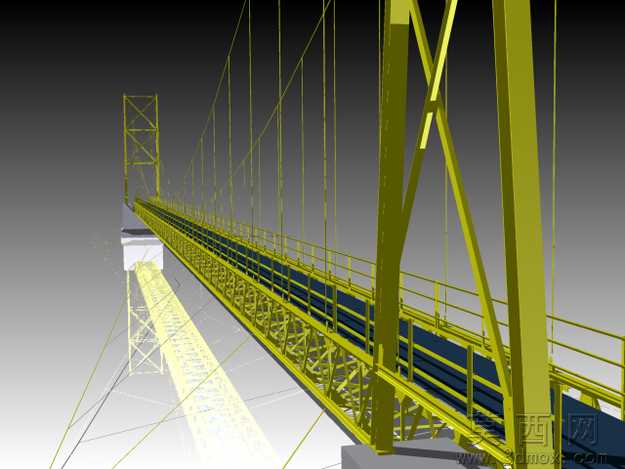

本作品为120米跨径的张力桥三维建模成果，建模过程中严格遵循大跨度缆索承重桥梁的结构力学逻辑，在三维软件中首先完成整体空间定位基准搭建，以桥跨中心线、桥面设计高程、桥塔安装位置为核心基准面，确保各部件装配精度符合工程设计逻辑。建模阶段采用参数化草图驱动的方式构建各构件：桥塔部分采用格构式桁架结构，通过三维软件的焊件模块生成主弦杆与腹杆，精准还原X型交叉腹杆的支撑角度，保证桥塔纵向与横向的抗侧刚度；主缆与吊索部分采用扫掠特征生成，严格按照张力桥的垂度要求设置主缆线形，每根吊索的长度根据桥面高程与主缆对应点位的空间距离精准计算，还原张力桥通过缆索传递桥面荷载的受力特性。桥面系部分采用纵横梁格构体系，纵向主桁架采用三角形腹杆布置，横向连接系按等间距排布，桥面铺装层采用分层材质设置，底层为承重钢板层，中层为缓冲垫层，表层为行车道面层，不同层级通过材质参数区分物理属性。渲染阶段采用工业级可视化参数设置，钢结构构件采用哑光金属漆材质，调整金属度与粗糙度参数还原户外钢结构桥梁的真实质感，主缆与吊索采用高张力钢丝材质，突出缆索构件的紧绷受力状态；场景采用渐变灰色背景配合定向主光源，模拟户外自然光照射效果，通过阴影参数调整突出桥梁结构的空间层次感，各构件的交接位置做了细节倒角处理，避免模型出现尖锐棱角失真问题。设计过程中重点还原张力桥的受力传递逻辑：桥面荷载通过纵梁传递给横梁，再经由吊索传递至主缆，主缆将张力传导至两端桥塔与锚碇结构，整体模型完整呈现了大跨度张力桥的结构组成与空间形态，可用于桥梁结构展示、工程教学演示等场景，各部件均保留可编辑参数，方便后续根据不同跨径需求做参数化调整。
