带双耳安装座的多通路阀块结构设计

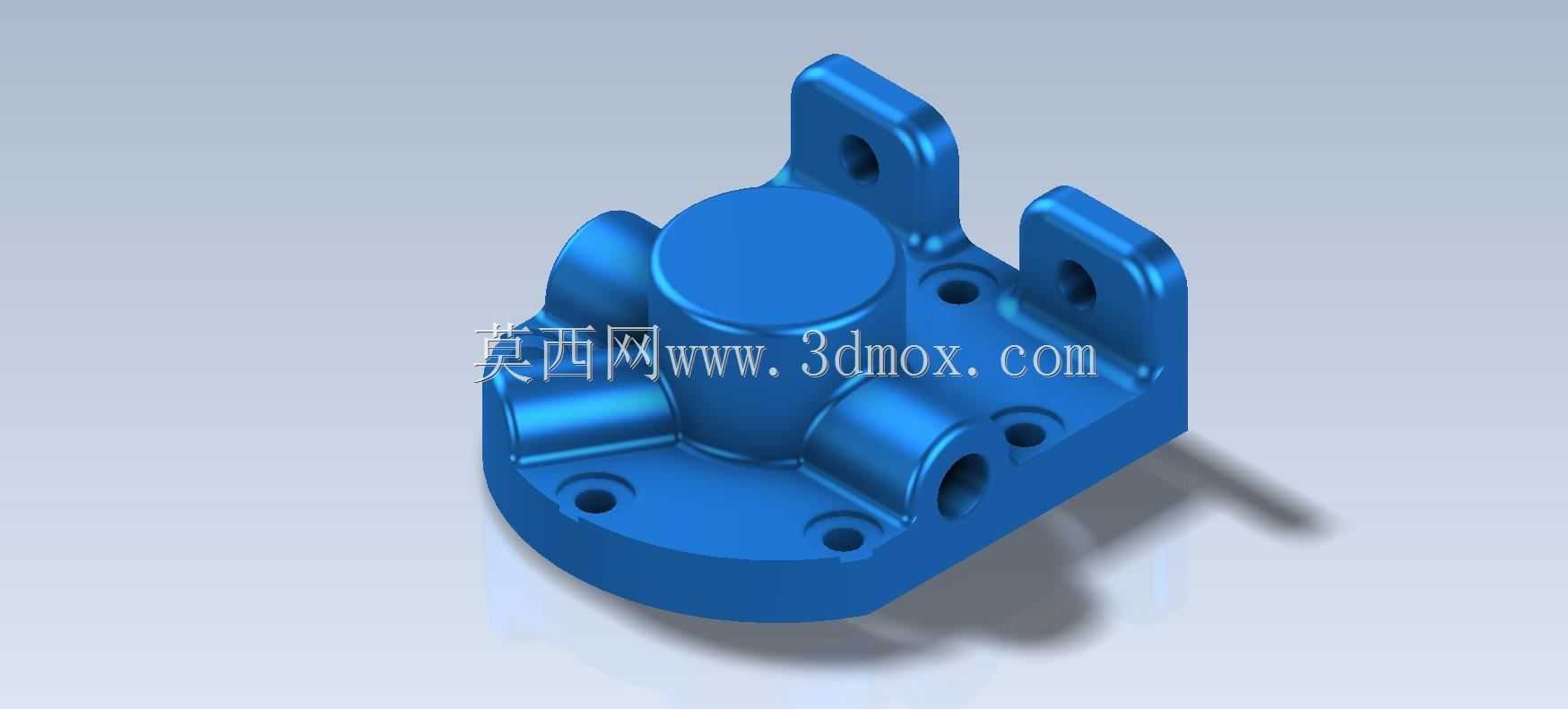

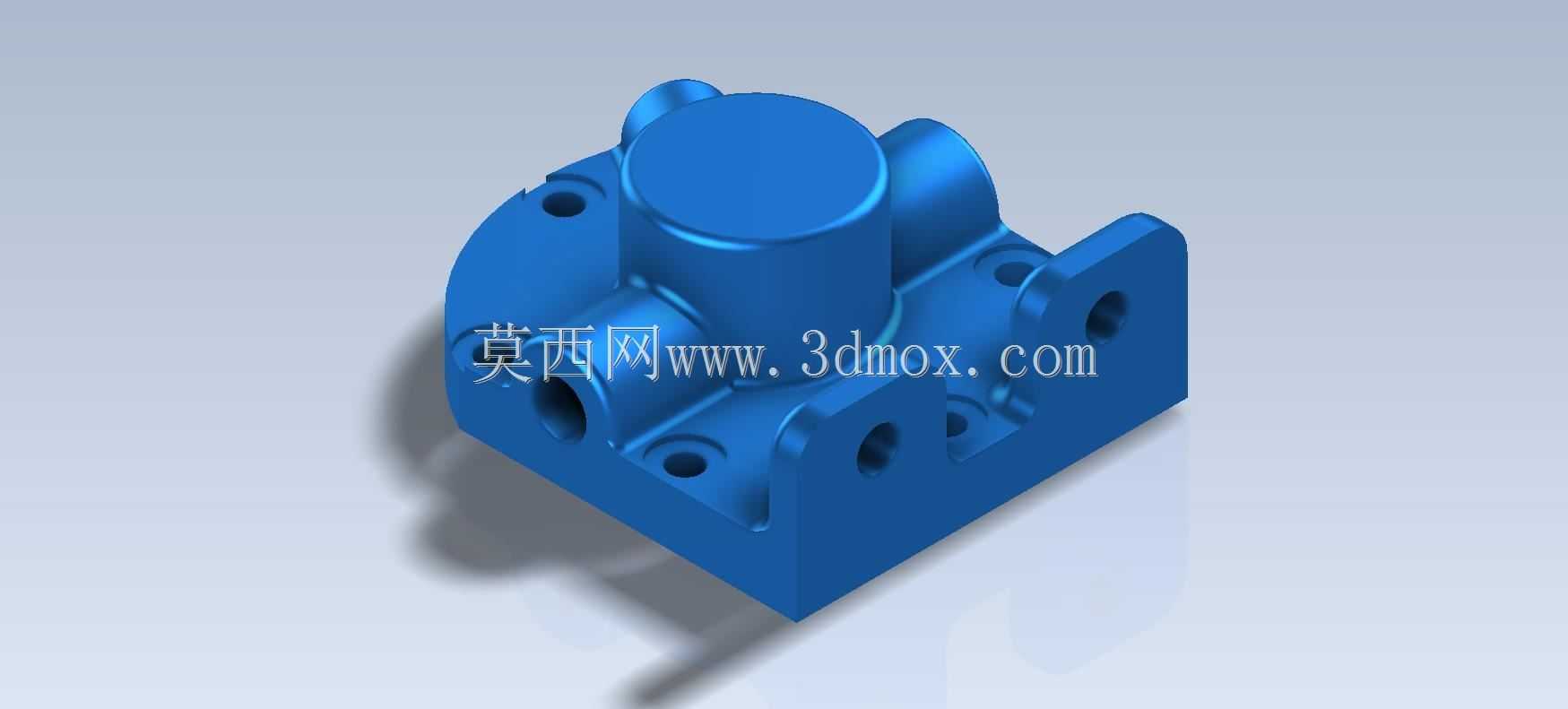

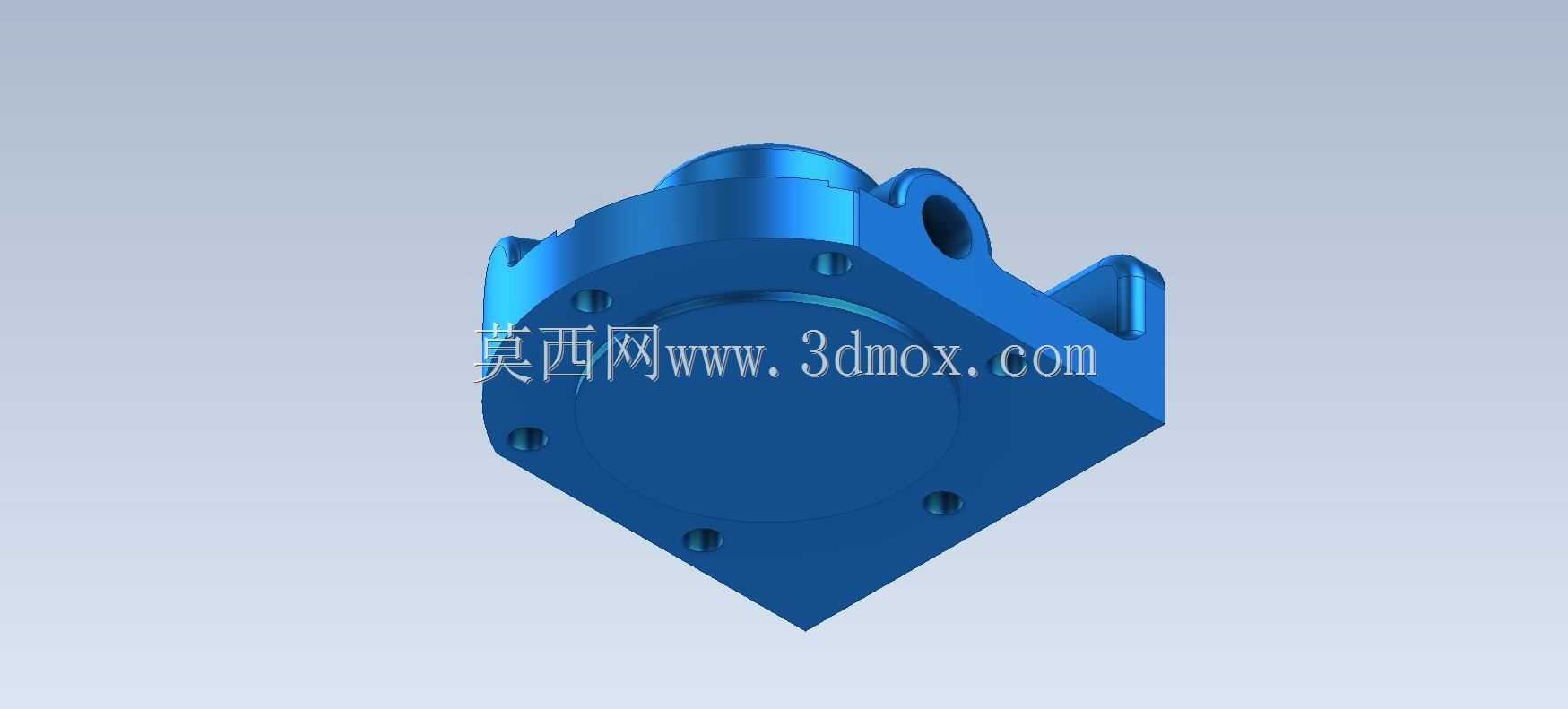

　　这类带双耳安装结构的多通路集成块，在小型液压动力单元、气动控制回路以及流体分配工位上的应用十分普遍，日常做小型设备的气液回路改造时经常会碰到类似结构的选型需求。从结构布局来看，主体采用半圆加直边的安装底板设计，底板上均匀分布四个沉头安装孔，安装时可以直接通过内六角螺栓将整个块体固定在安装基面，沉孔结构能够保证螺栓头完全沉入基面以下，不会额外占用块体上方的装配空间，也避免螺栓头突出对周边管路造成干涉。底板上方的主体凸台为圆柱形结构，是整个块体的流道集成核心，圆柱凸台周边均匀分布三个带横向通孔的凸耳结构，这些凸耳的横向孔为流体通路接口，可直接对接快插接头或硬管接头，实现三路流体的独立输入或输出，圆柱凸台顶部的平面可作为密封面，

　　用于安装盖板或者电磁换向阀的安装基面，加工时需要保证该平面的平面度不低于0.02mm，避免密封失效出现渗漏问题。块体后侧向上延伸的两个带孔安装耳，是专门为附加元件预留的安装位，实际应用中可以用来固定小型压力传感器、流量调节阀或者管路固定支架，不需要额外在周边设计安装支架，能够大幅缩小整个阀组的占用空间，这也是集成式阀块相比分散管路连接的核心优势。设计这类零件时，首先要确认安装基面的边界尺寸，整个块体的底板半圆直径要和安装位的预留空间匹配，两个后侧安装耳的中心距要和待安装附加元件的安装孔距保持一致，避免出现装不上的问题。流道设计时要注意三个横向通路的内壁粗糙度要控制在Ra1.6以下，减少流体流动的阻力损失，

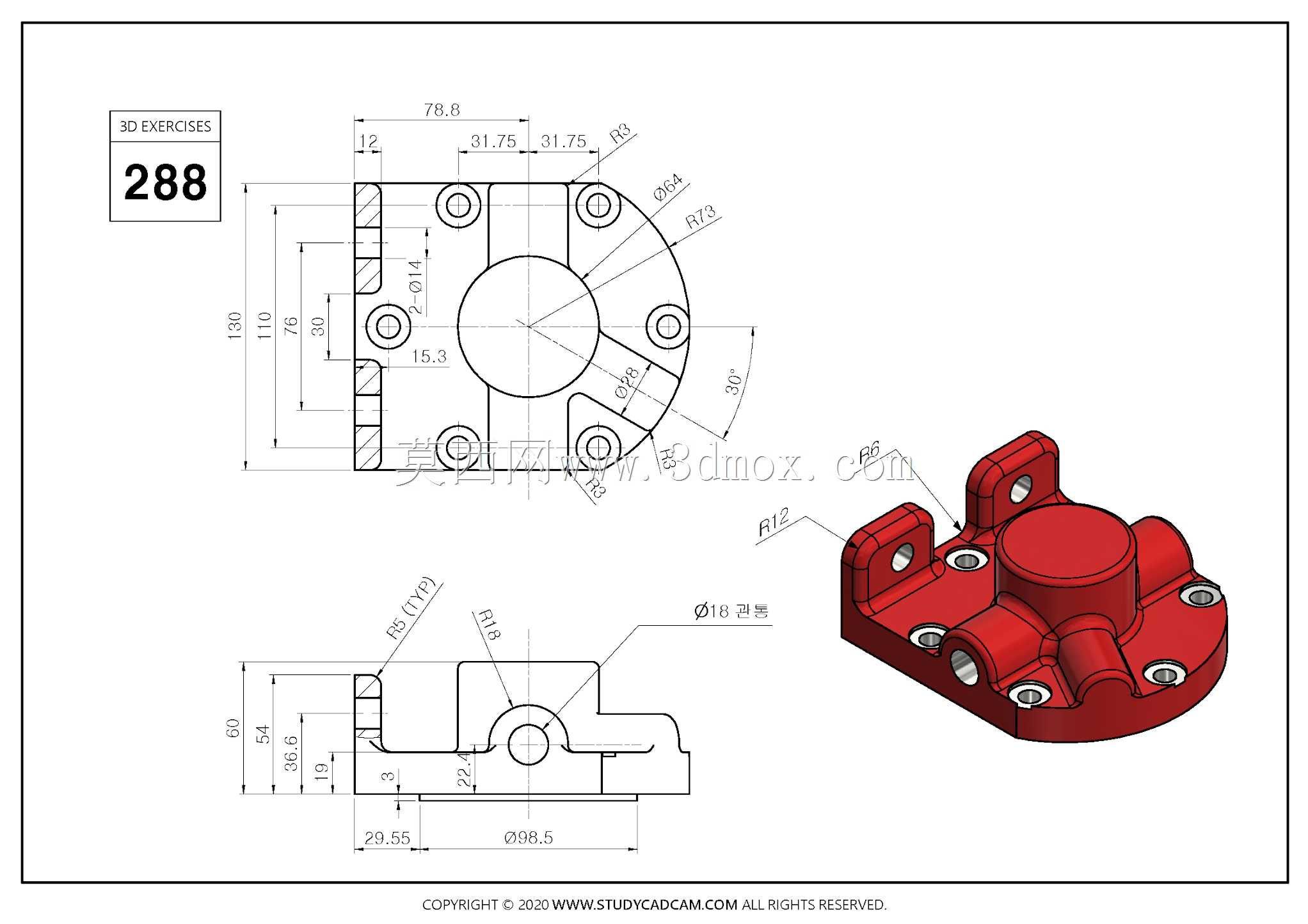

　　同时不同通路之间的壁厚要保证足够的强度，尤其是在工作压力超过1MPa的气动回路或者16MPa的液压回路中，相邻流道的壁厚不能小于3mm，避免受压后出现击穿渗漏的问题。安装固定时，底板的四个沉头孔要和基面的螺纹孔对正，拧紧螺栓时要采用对角拧紧的方式，保证块体和基面完全贴合，避免局部受力不均导致块体变形，进而影响内部流道的密封性能。实际建模过程中，要先绘制底板的轮廓草图，拉伸生成基础底板后，再拉伸生成中心圆柱凸台和周边的三个通路凸耳，之后添加后侧的两个安装耳结构，最后对所有的锐边进行C0.5的倒角处理，既可以去除加工毛刺，也能避免装配时划伤操作人员或者密封件。这类集成块的结构看似简单，

　　但在小型自动化设备的流体控制回路中能够大幅减少管路接头的使用量，降低整个回路的泄漏点，同时缩小阀组的整体安装空间，在桌面型小型液压工作站、实验室小型气动试验台这类安装空间受限的场景中，这类集成结构的优势格外明显。做结构校验时，要重点核查各个接口的通径是否和流量需求匹配，安装孔的位置是否和周边元件存在干涉，尤其是后侧安装耳上的安装孔，要预留足够的螺栓操作空间，避免安装附加元件时扳手无法操作。另外，块体的材质通常根据流体介质选择，普通气动回路可以采用铝合金材质做阳极氧化处理，重量轻且防锈能力强，液压回路则可以选用45号钢做发黑处理，强度更高能够承受更高的工作压力，有腐蚀性介质的场景则可以选用304不锈钢材质，保证长期使用不会出现锈蚀堵塞流道的问题。
