1030nm波段3.3mm孔径法拉第光隔离器结构

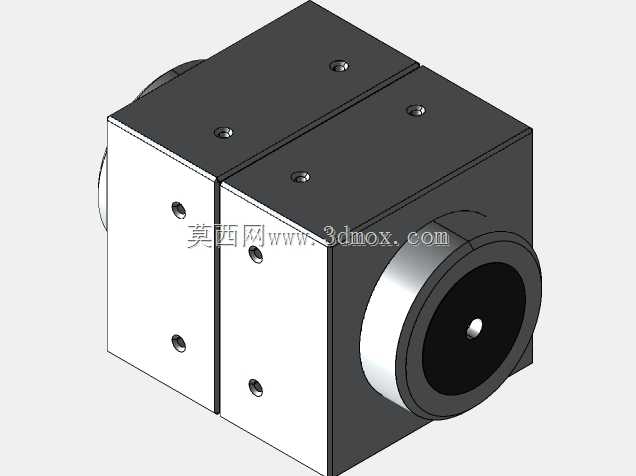

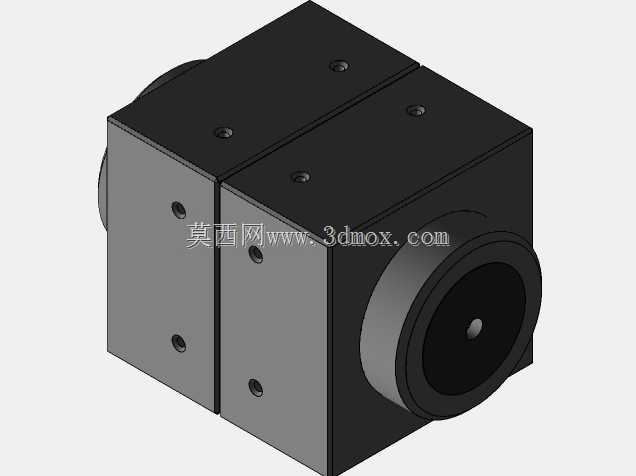

　　在光纤激光系统、精密光学实验平台、光通信传输链路的搭建过程中，光路回返光是长期困扰工程人员的核心问题——回返光不仅会造成激光源输出功率波动、谱线展宽，严重时还会直接损伤增益介质，导致整套光学系统失稳，法拉第光隔离器正是为解决这一问题设计的核心无源光学器件。本次呈现的这款隔离器针对1030nm近红外波段优化，适配当前主流的掺镱光纤激光工作波长，3.3mm的清洁通光孔径能够匹配多数空间光耦合场景的光束直径需求，避免通光口径不足造成的光束截断、衍射损耗问题，仅面向批量集成的设备场景设计，没有做冗余的可调结构来压缩体积与成本。从结构设计逻辑来看，这款器件采用分体式方块壳体布局，整体为方正的金属腔体结构，

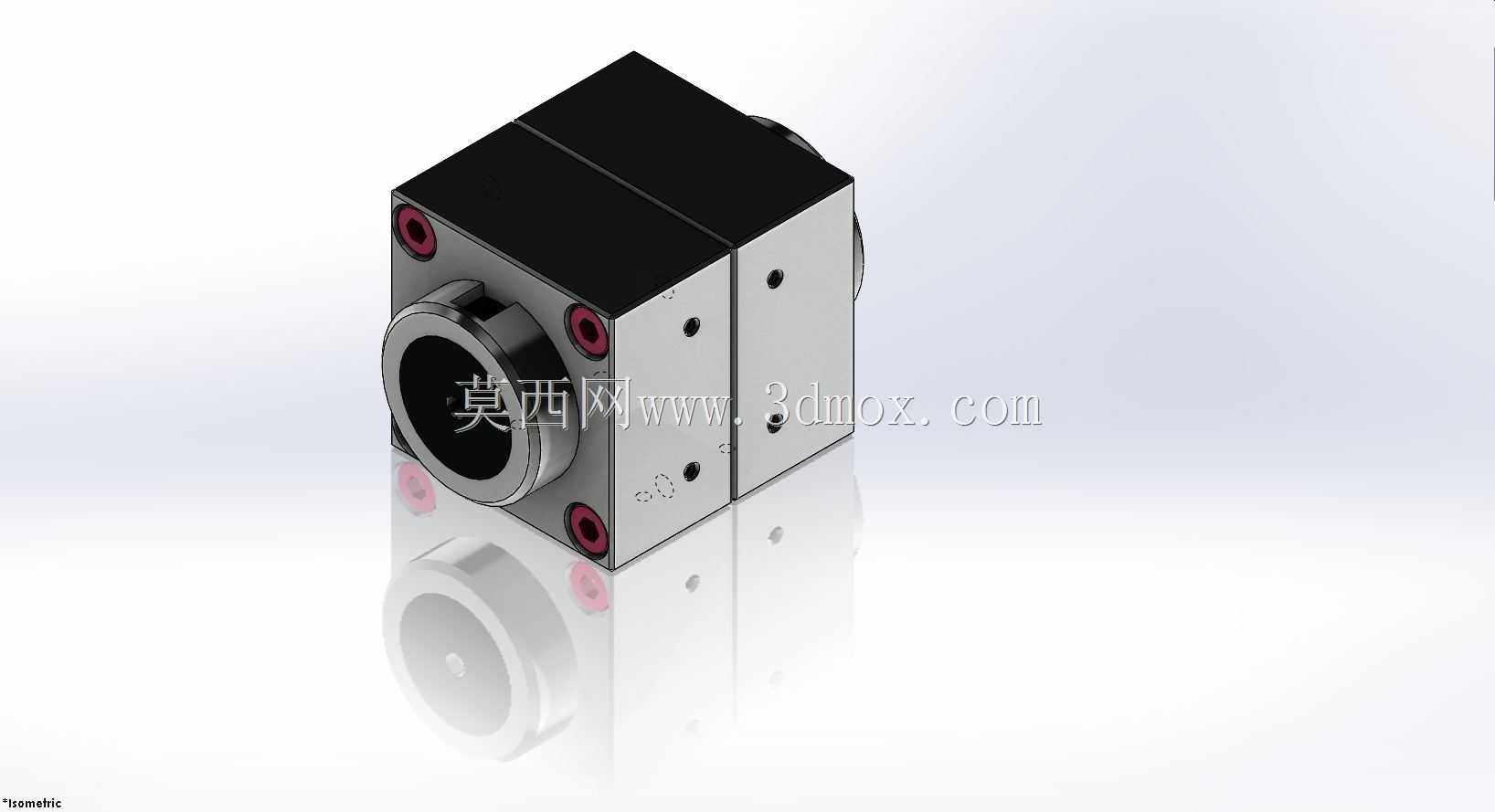

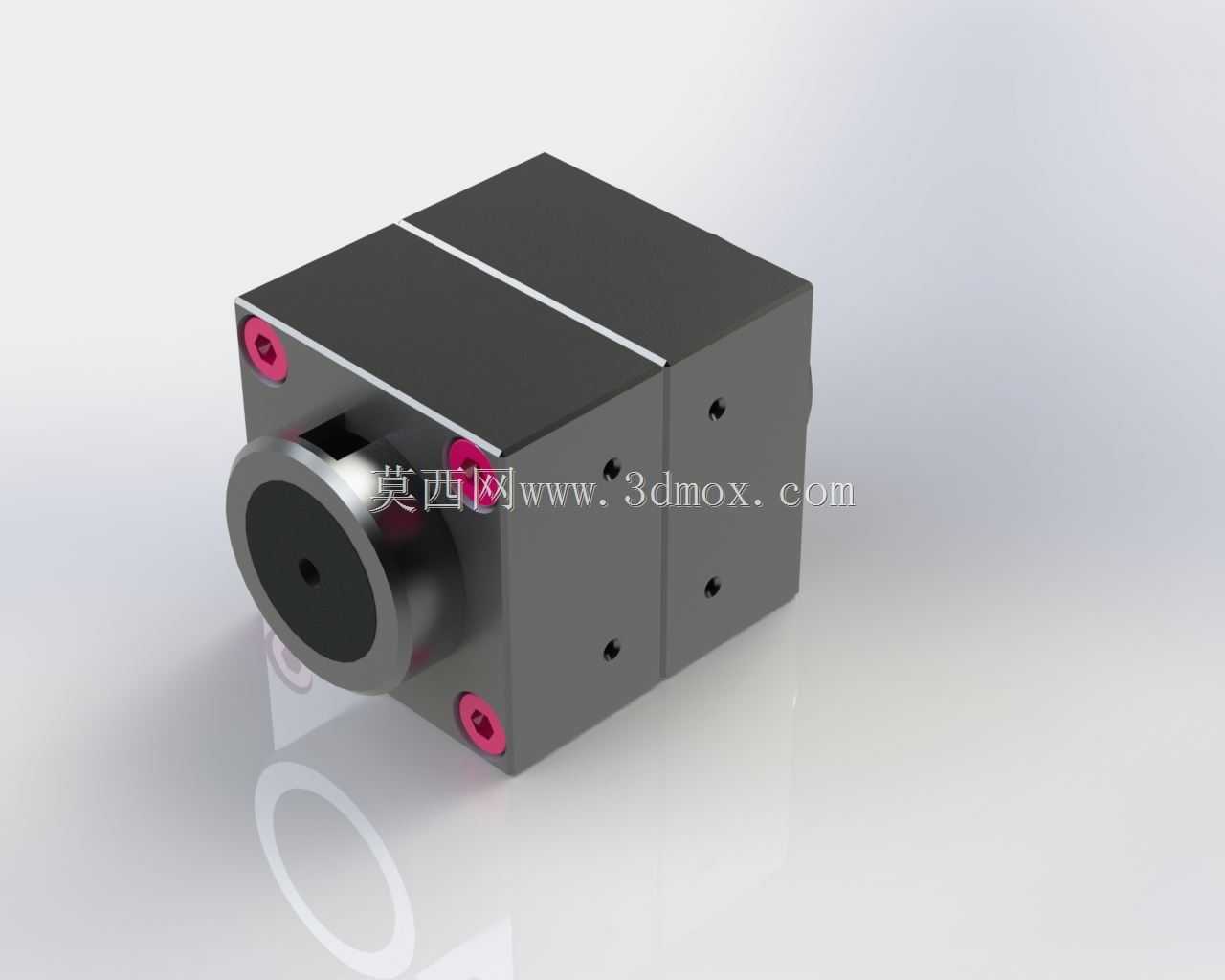

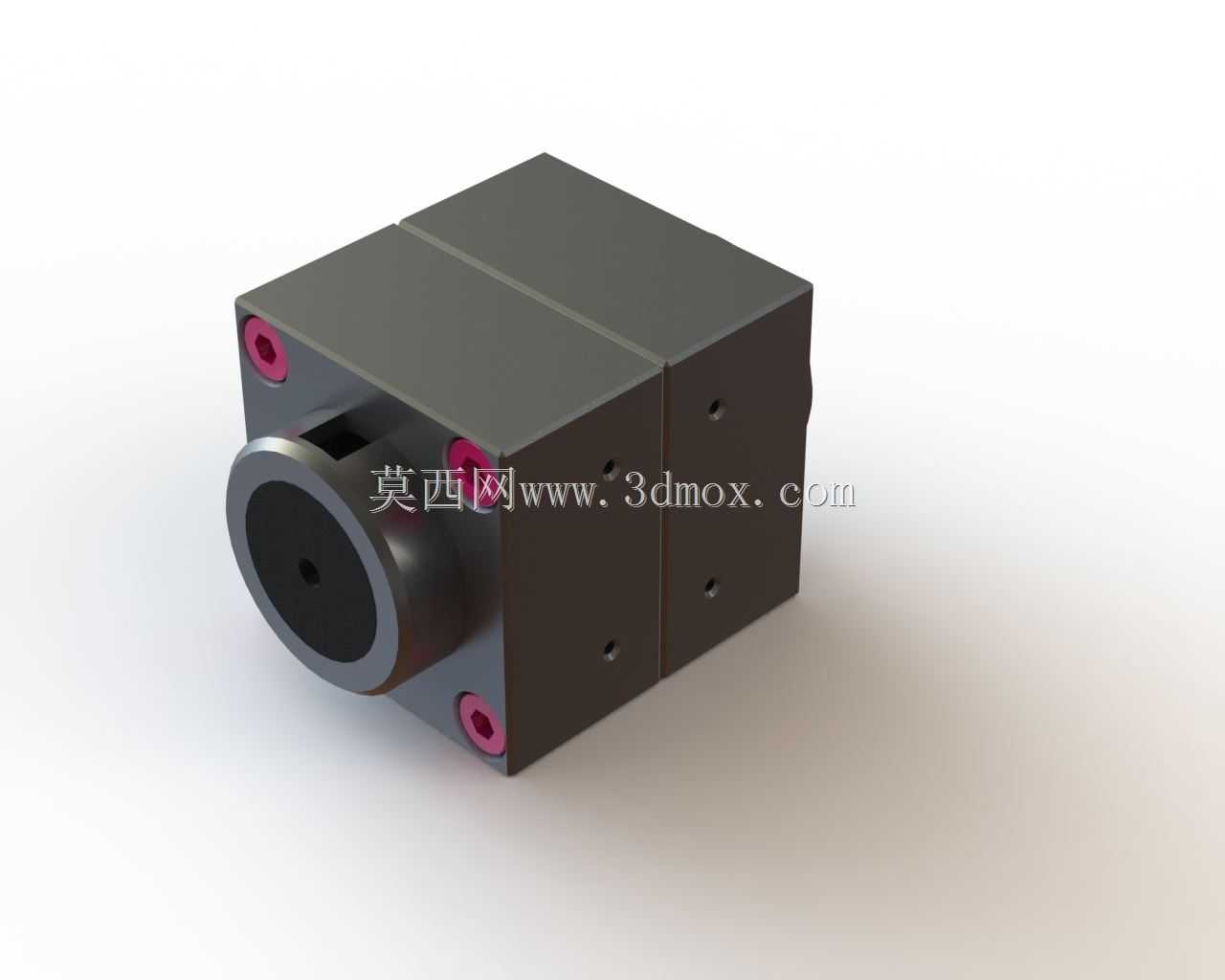

　　外壳选用低膨胀系数的铝合金材质做黑色阳极氧化处理，一方面能够隔绝外界杂散光进入光路，另一方面金属壳体的高导热性可以将内部磁光晶体、偏振元件吸收光功率产生的热量快速导出，避免长期工作时内部元件温升造成的工作点漂移。壳体的输入侧设计有带定位止口的圆形光学接口，接口周边均匀分布三个带粉色标识的安装螺孔，用于对接光学调整架、光纤准直器的安装法兰，螺孔的位置度公差控制在0.02mm以内，保证对接时通光孔的同轴度，避免光束偏折。壳体侧面预留的四个小型安装孔用于壳体自身的台面固定，孔位做了沉台设计，安装后螺钉头不会突出壳体表面，方便在紧凑的光学平台上密集排布。内部的核心光路采用经典的法拉第旋转器搭配两级偏振片的结构，

　　磁路部分选用高磁能积的永磁体提供稳定的轴向磁场，保证磁光晶体在全工作温度范围内都能获得均匀的磁场强度，将通过的偏振光偏振面精准旋转45度，配合前后正交放置的偏振元件，实现正向光低损耗通过、反向光高隔离度阻断的功能。设计过程中没有设置额外的调节旋钮，所有光学元件在壳体装配时就完成精准调校并点胶固定，这种固化结构能够避免运输、长期使用过程中元件移位造成的性能下降，更适合工业批量设备的集成需求，不需要终端用户做二次光路校准。从安装边界来看，这款隔离器的整体外形为规整立方体，没有突出的调节部件，安装时只需要预留输入输出侧的法兰对接空间，侧面的固定孔可以直接适配标准光学平台的螺纹孔位，也可以通过转接板安装到定制的光学基板上。

　　通光孔的中心高度与同规格的其他光学无源器件保持一致，能够直接和常见的光阑、波片、反射镜架搭配搭建光路，不需要额外调整高度。在实际应用场景中，这类隔离器通常被放置在激光源的输出端、光纤放大器的级间位置、精密光学测量系统的光路入口，比如在高功率掺镱光纤激光切割设备中，隔离器可以阻挡加工面反射的激光回返到谐振腔，保证激光输出功率的稳定性；在量子光学实验平台中，高隔离度的光隔离器能够避免光路回返光对单光子探测器造成的干扰，提升测量系统的信噪比；在长距离光通信传输链路中，隔离器可以消除光纤端面反射造成的信号误码，提升传输稳定性。设计时充分考虑了批量集成的需求，壳体的加工工艺采用成熟的CNC铣削成型，所有配合面的公差都按照量产工艺的能力做了优化，不需要高精度的五轴加工就能满足装配精度要求，内部的光学元件全部采用标准化的商用规格，不需要定制特殊尺寸的晶体或偏振片，能够有效控制批量生产的成本。壳体表面的阳极氧化层做了哑光处理，避免在光学平台上产生杂散光反射，影响其他光路的正常工作。输入接口的粉色标识圈是特意做的防呆设计，能够帮助装配人员快速识别光输入方向，避免批量组装时装反方向造成光路不通的问题，三个安装螺孔的非对称排布也从结构上杜绝了法兰反装的可能，从设计层面降低装配出错的概率。
