1040nm波段法兰安装式EOT光隔离器件

　　在光纤通信、激光加工、光学传感这类对光路回返抑制要求严苛的系统里，光隔离器是保障光源稳定输出的核心无源器件，本次呈现的法兰式EOT光隔离器，针对1040nm近红外波段做了专属光学参数匹配，适配批量部署的工业级光学链路场景。从实际工程应用来看，这类器件常被部署在光纤激光器输出端、高速光通信传输节点、高灵敏度光学检测设备的光路前端，用来阻断光路中因端面反射、介质散射产生的反向回光，避免回光进入激光谐振腔造成输出功率波动、模式跳变甚至光源器件损坏，尤其在千瓦级近红外光纤加工设备中，光隔离器的插入损耗、回波损耗、隔离度指标直接决定整套激光系统的连续运行稳定性。

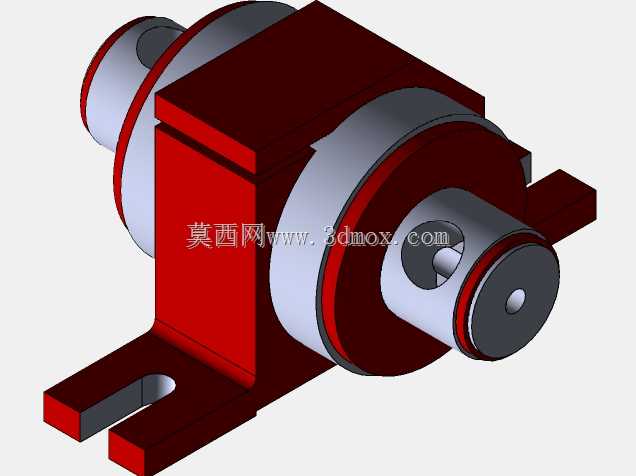

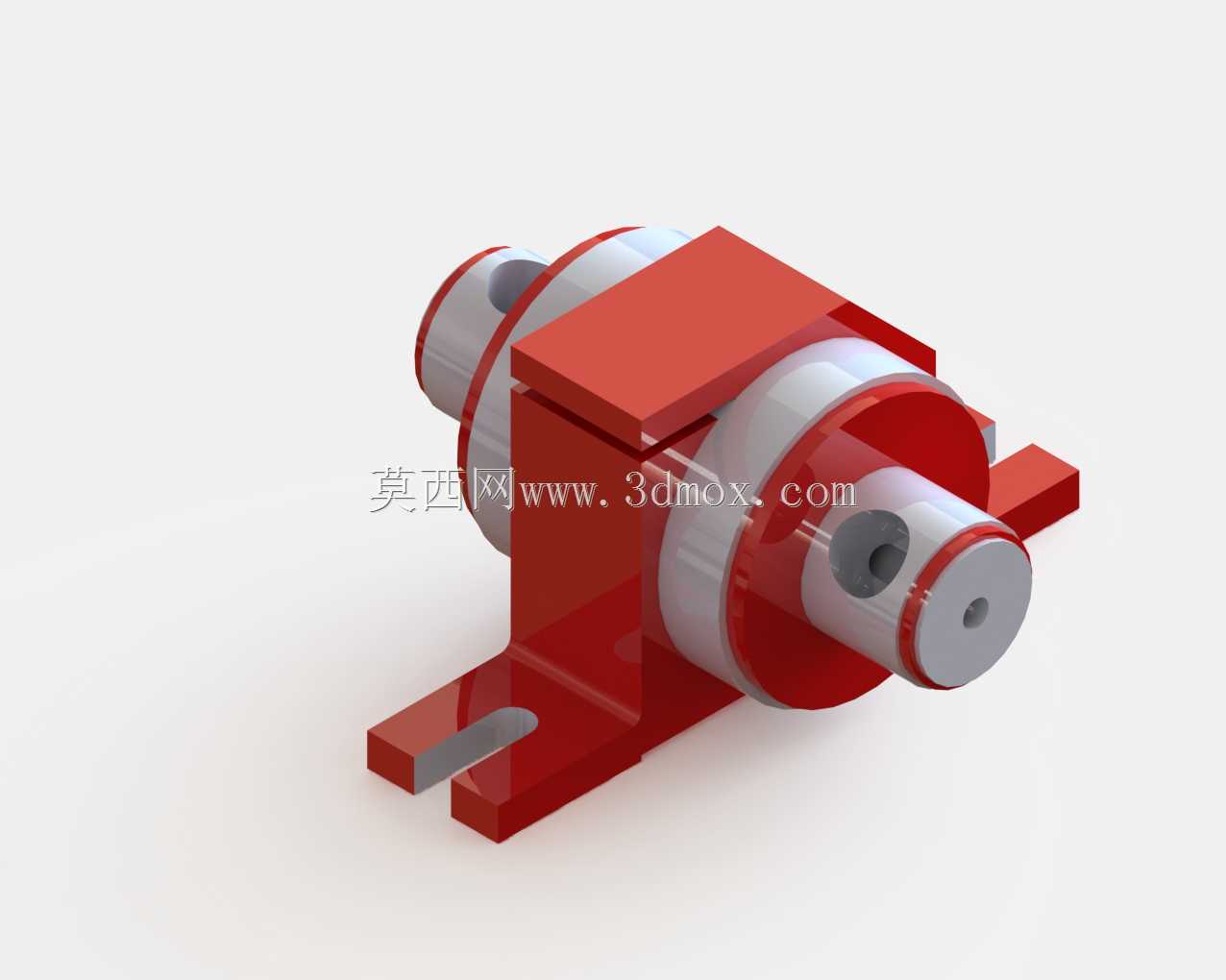

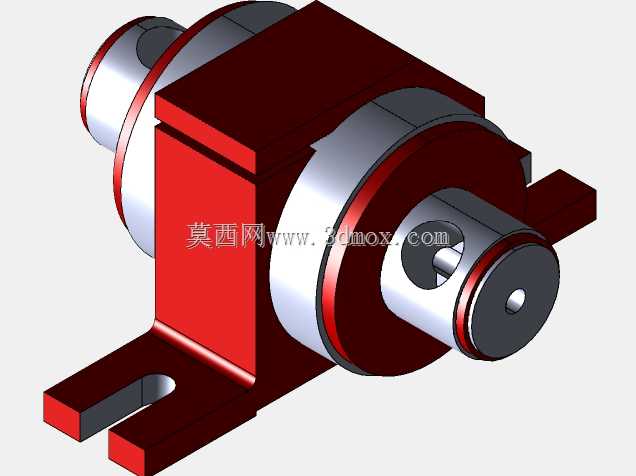

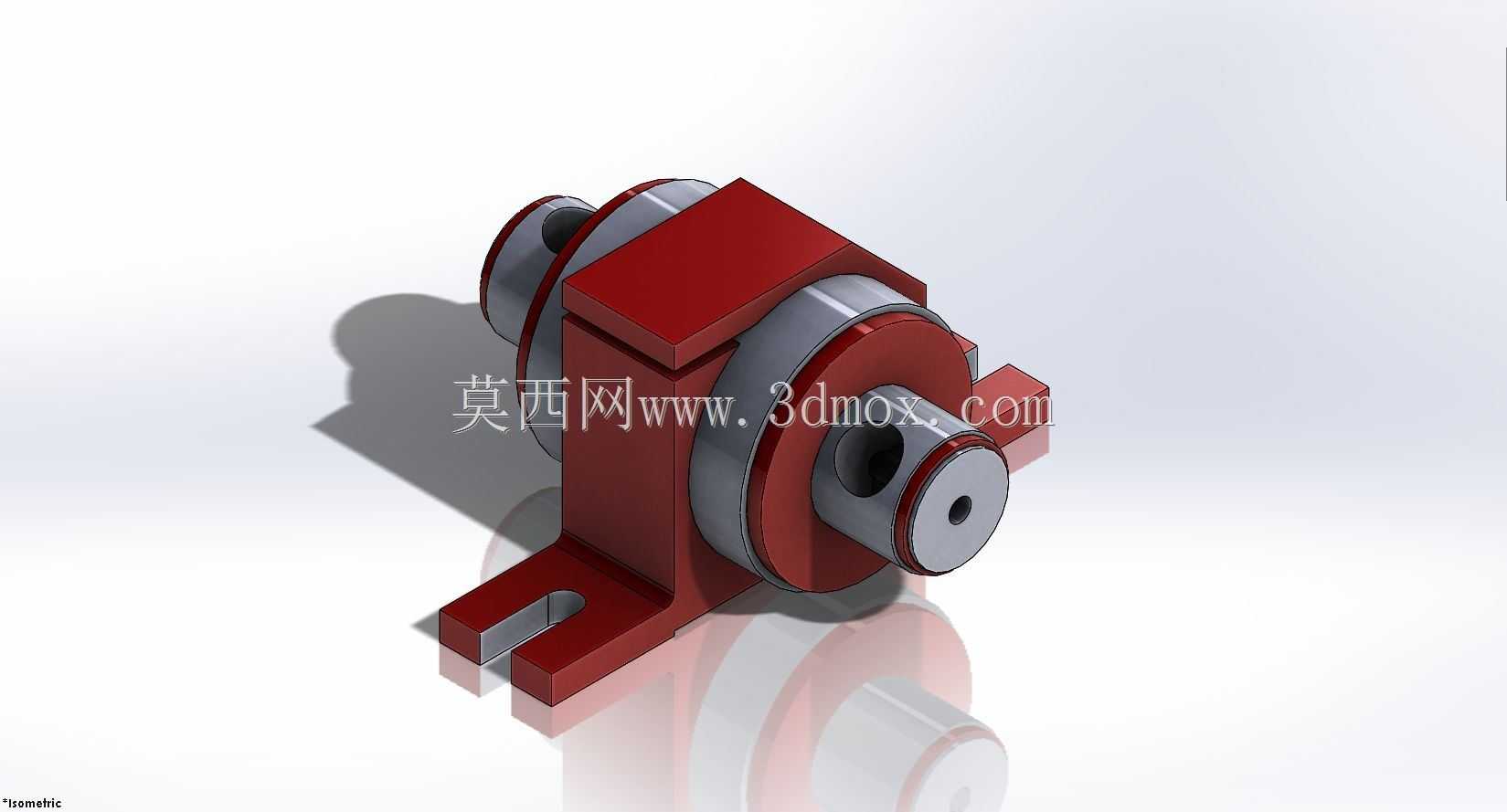

　　从功能特性上看，这款器件采用法拉第旋光效应作为核心工作原理，内置的磁光旋转器配合两侧偏振分光元件，可实现正向光低损耗通过、反向光高隔离度阻断的单向传输效果，预留的5mm清洁孔径是专门针对批量工业场景做的适配设计——在产线批量装配、后期运维清洁时，操作人员可通过该孔径直接接触光学端面完成清洁作业，无需拆解器件外壳，大幅降低批量部署后的运维难度，同时避免拆解过程中引入的光学元件位移、密封失效问题。器件的法兰安装结构是设计上的核心考量点，两侧的圆柱形光接口可直接对接标准光纤法兰盘，底部一体成型的L型安装支架预留了固定腰型孔，可直接通过M3规格螺丝固定在光学基板或设备安装面板上，安装时无需额外设计转接夹具，能直接适配现有工业光学系统的标准安装位。

　　从结构设计思路来看，整个器件采用同轴对称式布局，核心磁光元件、偏振元件均封装在圆柱形金属壳体内，外部红色的安装基座与壳体采用过盈配合加胶粘的双重固定方式，既保证光学元件的同轴度公差控制在0.02mm以内，避免光路偏移造成插入损耗升高，又能在工业环境的振动、温度波动条件下保持结构稳定性。安装支架的腰型孔设计预留了±1mm的安装调整余量，装配时可微调器件轴向位置，保证光接口与对接法兰的同轴度匹配，降低对接损耗。外形尺寸上，器件主体圆柱部分直径适配25mm标准光学安装座，总长度控制在60mm以内，底部安装支架的横向跨度为45mm，安装后突出安装面的高度为32mm，不会占用过多光学平台的安装空间，可在密集排布的光学链路中灵活部署。

　　在实际选型适配时，这类法兰式安装的光隔离器相比尾纤式隔离器，更适合设备内部光路的固定节点部署，法兰对接的方式可快速完成器件更换，无需重新熔接光纤，在需要定期维护、器件更换频率较高的工业激光设备中优势明显。设计时特意将光学元件的通光孔径与5mm清洁孔径做了同轴对齐，清洁时使用标准光纤清洁棒即可直接穿过孔径完成两端面清洁，不会触碰损伤内部的磁光晶体与偏振片，同时壳体与安装基座之间做了密封处理，可阻挡工业环境中的粉尘、水汽进入器件内部，避免光学元件污染造成性能下降。对于结构设计人员来说，建模时需要重点保证两侧光接口的同轴度、安装支架的平面度公差，安装孔的位置公差需控制在±0.1mm以内，才能保证实际装配时的对接精度；对于设备选型人员来说，这款器件的安装边界清晰，标准法兰接口可直接适配现有光学链路，无需额外改造成本，5mm清洁孔径的设计也适配批量工业场景的运维需求，能有效降低全生命周期的使用成本。
