60×60×15规格SUNON磁悬浮散热风扇结构

　　在电子设备热管理设计环节，散热风扇的选型与结构适配直接决定整机长期运行的稳定性，这款60×60×15mm规格的磁悬浮结构轴流风扇，是紧凑型电子设备散热方案里的常用适配部件，日常在通讯终端、小型工控机、桌面级计算设备、嵌入式控制模组、小型电源模块这类对安装空间有严格限制的场景中应用广泛，能够在有限的安装空间内提供稳定的定向空气流通能力，带走元器件工作产生的累积热量，避免核心芯片、功率器件因结温过高触发降频保护甚至硬件损坏。从结构设计逻辑来看，这款风扇采用磁悬浮轴承结构，区别于传统含油轴承或滚珠轴承的接触式支撑方案，磁悬浮结构通过磁场力将扇叶转子悬浮支撑，运行过程中轴承接触面的机械摩擦量被大幅降低，

　　既能够减少长期运行的磨损量提升部件使用寿命，也能降低摩擦带来的运行振动与工作噪音，适合对运行静谧性有要求的民用电子、办公设备场景。外框采用标准方形安装结构，四个角预留对应规格的安装孔位，安装孔的中心距、孔径都匹配行业通用的60mm规格风扇安装标准，设计时不需要额外定制安装支架，直接适配现有标准机箱、设备壳体的预留安装位，外框的厚度控制在15mm，属于薄型轴流风扇范畴，能够嵌入厚度空间紧张的紧凑型设备内部，不会额外占用过多的设备内部堆叠空间，给PCB板布线、元器件排布留出足够的设计余量。扇叶的曲面造型经过流体力学优化，叶片的倾角、弧度都匹配15mm厚度的轴向空间限制，在有限的扇叶旋转扫风区域内，能够最大化推动空气轴向流动，

　　同时优化叶片边缘的线型，减少叶片切割空气产生的涡流噪音，在额定转速下能够保持均匀的出风气流，不会出现局部风速差过大导致的散热不均问题。在实际结构设计适配过程中，需要注意这款风扇的安装边界：外框的外形尺寸严格控制在60mm见方，安装时需要在风扇进风侧与出风侧都预留至少5mm的空气流通空间，避免紧贴元器件或者壳体壁面阻挡风路，导致散热效率大幅下降；风扇的供电走线槽位置在框架侧边，排布设备内部走线时需要避开扇叶旋转区域，防止线材被卷入扇叶造成卡滞损坏。磁悬浮结构的转子部分没有传统轴承的储油棉结构，不需要定期加注润滑油脂维护，在常规无尘、常温的使用环境下能够长期保持稳定运行状态，相比同规格的传统轴承风扇，在倾斜安装、

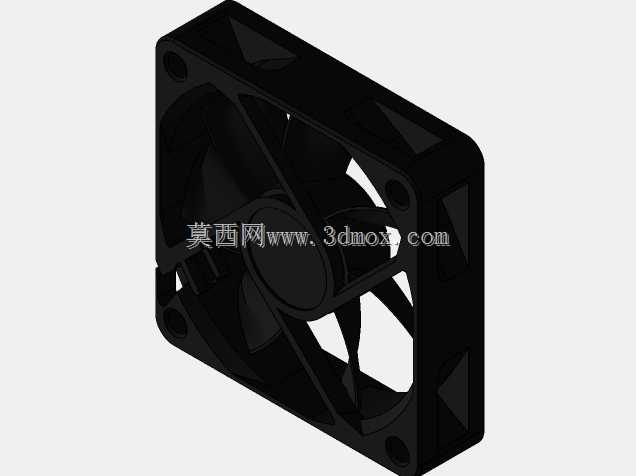

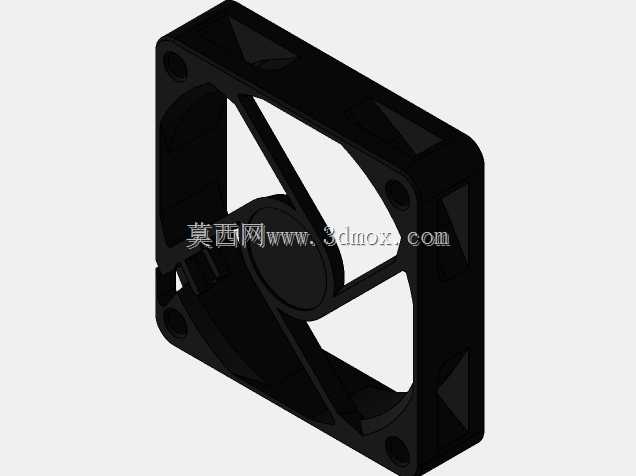

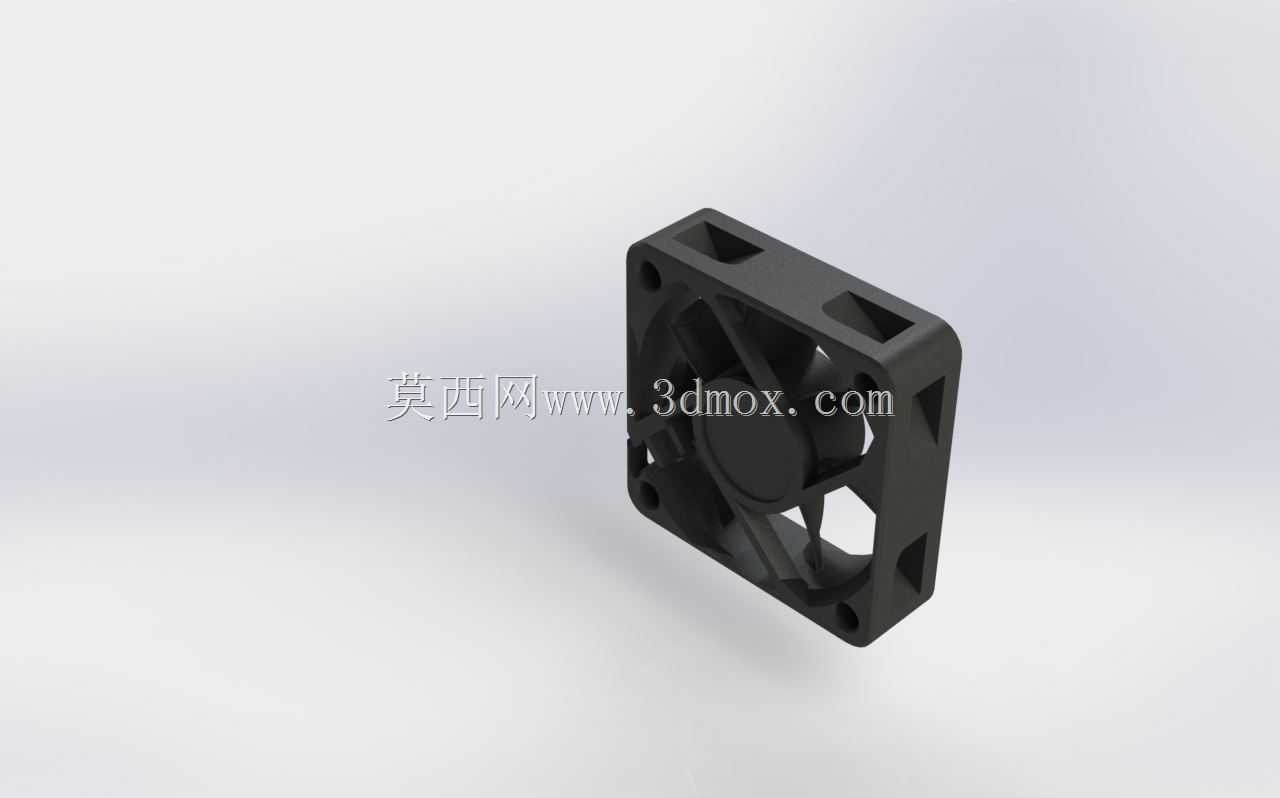

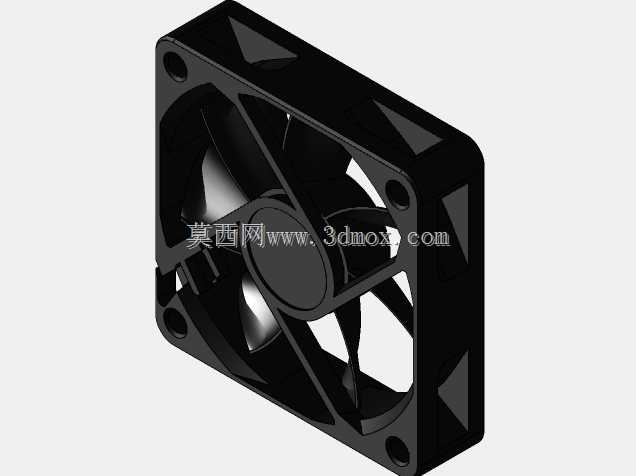

　　轻微振动的使用场景下适应性更强，不会因为安装角度变化导致轴承偏磨，适合车载嵌入式设备、移动便携类电子设备这类存在一定振动、安装角度不固定的应用场景。从三维建模的细节来看，这款模型还原了外框的加强筋结构、安装孔的沉台设计、扇叶与外框之间的安全间隙、电机端盖的出线结构，在做设备整机装配干涉检查时，可以直接导入模型进行虚拟装配，验证安装位的空间余量、风路的遮挡情况、走线的排布路径，减少实际打样验证的迭代次数，缩短产品开发的周期。在做散热仿真分析时，也可以基于这个模型的扇叶曲面、外框结构，设置对应的风扇转速、风量风压参数，模拟设备内部的空气流场分布，提前识别散热死角，优化设备内部的导流结构设计，确保整机的热设计满足长期满负载运行的要求。
