35mm规格微型磁悬浮轴流散热风机结构

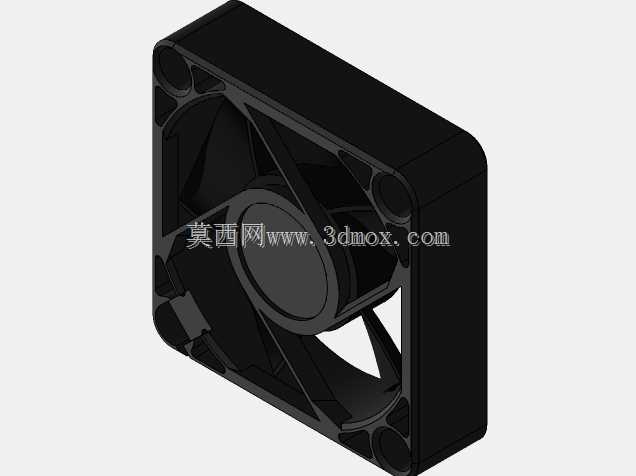

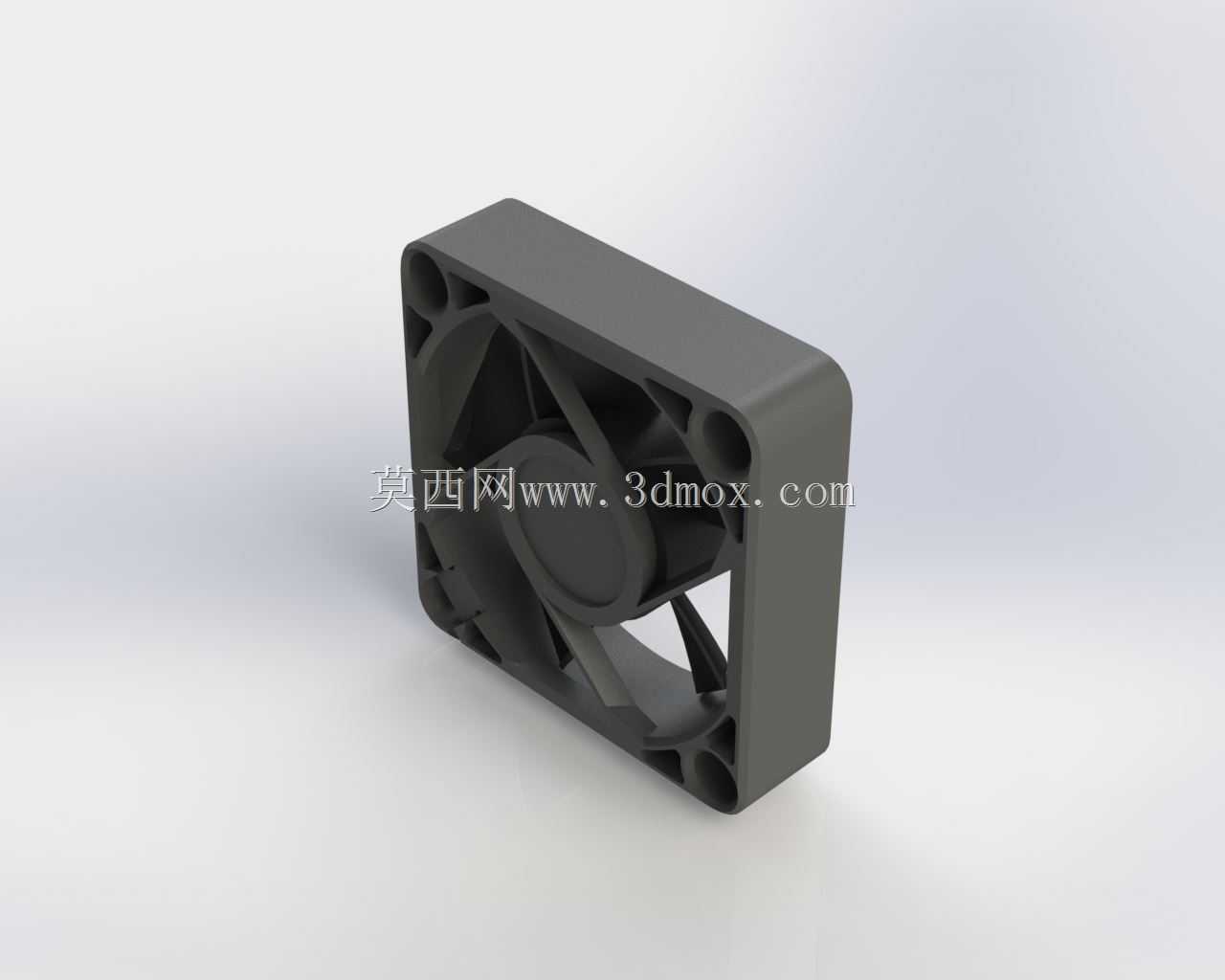

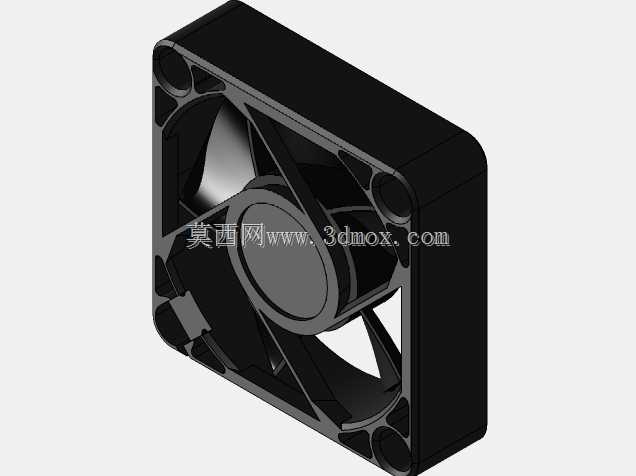

　　在紧凑型电子设备、嵌入式工控板卡、小型通讯终端、便携检测仪器的热管理设计中，散热部件的选型往往受限于安装空间、振动控制、噪音限值与散热效率的多重约束，这款边长35mm、厚度10mm的微型轴流风机，正是针对这类高密度安装场景开发的磁悬浮结构散热部件。从结构设计逻辑来看，该风机采用磁悬浮轴承替代传统含油轴承或滚珠轴承结构，核心思路是通过磁路产生的悬浮力将叶轮转子与定子结构完全无接触支撑，从根源上消除机械摩擦带来的磨损、振动与运行噪音，同时大幅降低长期运行后的轴承损耗，提升部件的连续运行寿命，尤其适合需要7*24小时不间断运行的嵌入式设备、小型通讯节点等应用场景。外形尺寸上，风机整体采用正方形外框设计，

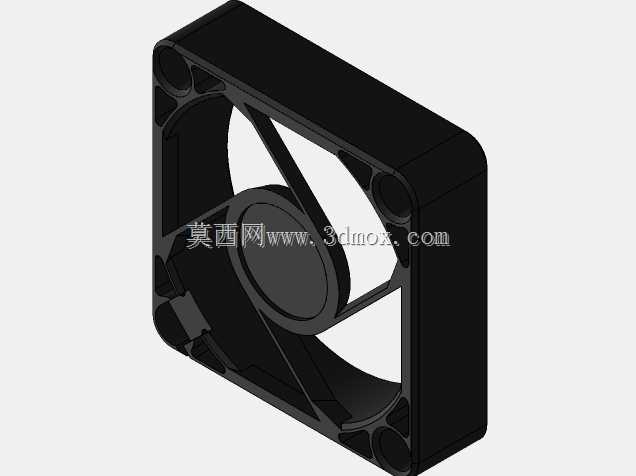

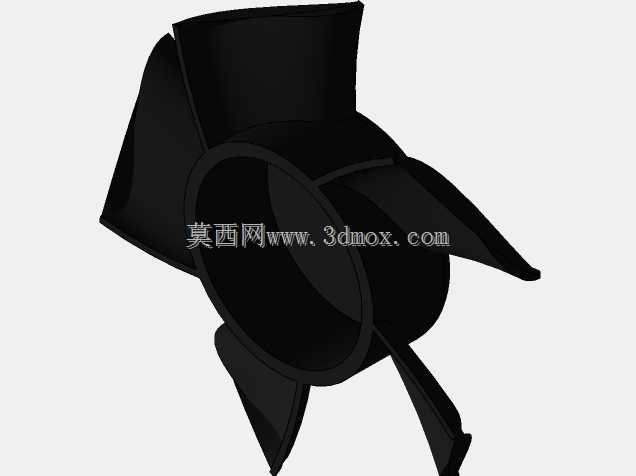

　　外轮廓尺寸严格控制在35mm×35mm×10mm，外框四个角预留了标准安装孔位，安装孔的中心距、孔径都匹配行业通用的35mm规格风机安装规范，设计人员在进行结构堆叠时，不需要额外修改安装位尺寸，可直接替换同尺寸的传统轴承风机，降低现有设备的热管理升级改造成本。外框采用一体化注塑成型结构，边框做了等厚度加强设计，既保证整体结构强度，避免安装锁紧时出现边框形变，又尽可能压缩边框占用的通风截面面积，最大化有效通风区域的尺寸，提升单位面积的通风量。叶轮部分采用七片后掠式叶片设计，叶片的曲面弧度经过流场优化，在有限的10mm轴向厚度内，叶片的进气角、出气角都做了针对性调整，既保证运行时能产生足够的轴向风压，满足密闭小空间内的空气导流需求，

　　又能降低叶片切割空气时产生的涡流噪音，适配对噪音控制有要求的桌面设备、便携医疗仪器等场景。磁悬浮结构的设计还带来了额外的安装适配优势，由于不存在机械接触的轴承结构，风机可以在任意安装角度下稳定运行，不会因为卧式、立式或者倾斜安装导致轴承偏磨，在结构布局灵活度上远优于传统轴承结构的同尺寸风机，不管是垂直安装在机箱侧壁，还是水平贴装在散热鳍片表面，甚至是倾斜布置在异形结构的设备内部，都能保持稳定的运行状态。从实际应用边界来看，这款风机的风压与风量参数匹配10W-30W功耗的发热元件散热需求，常见的应用场景包括小型PLC控制器的散热风道、嵌入式工控主机的侧板通风、便携检测仪器的内部空气循环、小型通讯模块的主动散热、

　　家用智能网关的内部散热等，在这些空间局促、安装角度多变、对运行寿命和噪音有要求的场景下，磁悬浮结构的优势能够得到充分发挥。设计过程中，外框的安装孔位做了沉台设计，安装时螺丝头可以完全沉入沉台内，不会突出风机表面，避免与周边堆叠的电路板、结构件产生干涉，10mm的总厚度也适配薄型设备的内部堆叠需求，不会占用过多的轴向空间，给PCB板布局、线材走线留出足够的安全距离。叶轮与外框之间的间隙控制在极小范围内，既避免运行时叶轮与外框产生擦碰，又尽可能减少间隙处的空气回流，提升通风效率，定子部分的绕组与驱动电路完全封装在外框的内部结构中，外部没有裸露的电路部分，提升安装与使用过程中的安全性，避免组装过程中误触电路造成短路风险。
