德式枢轴接头分规绘图测量工具结构

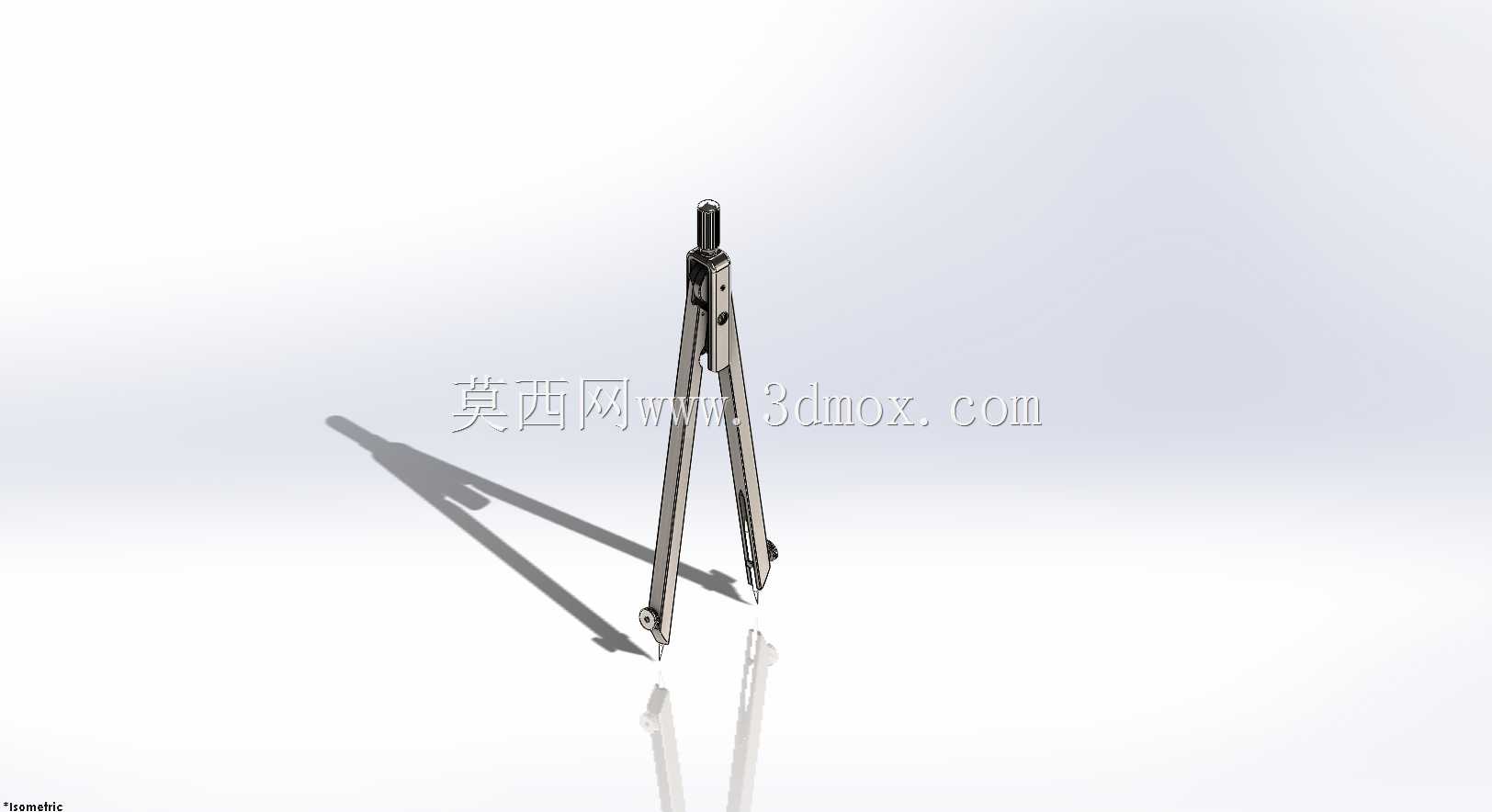

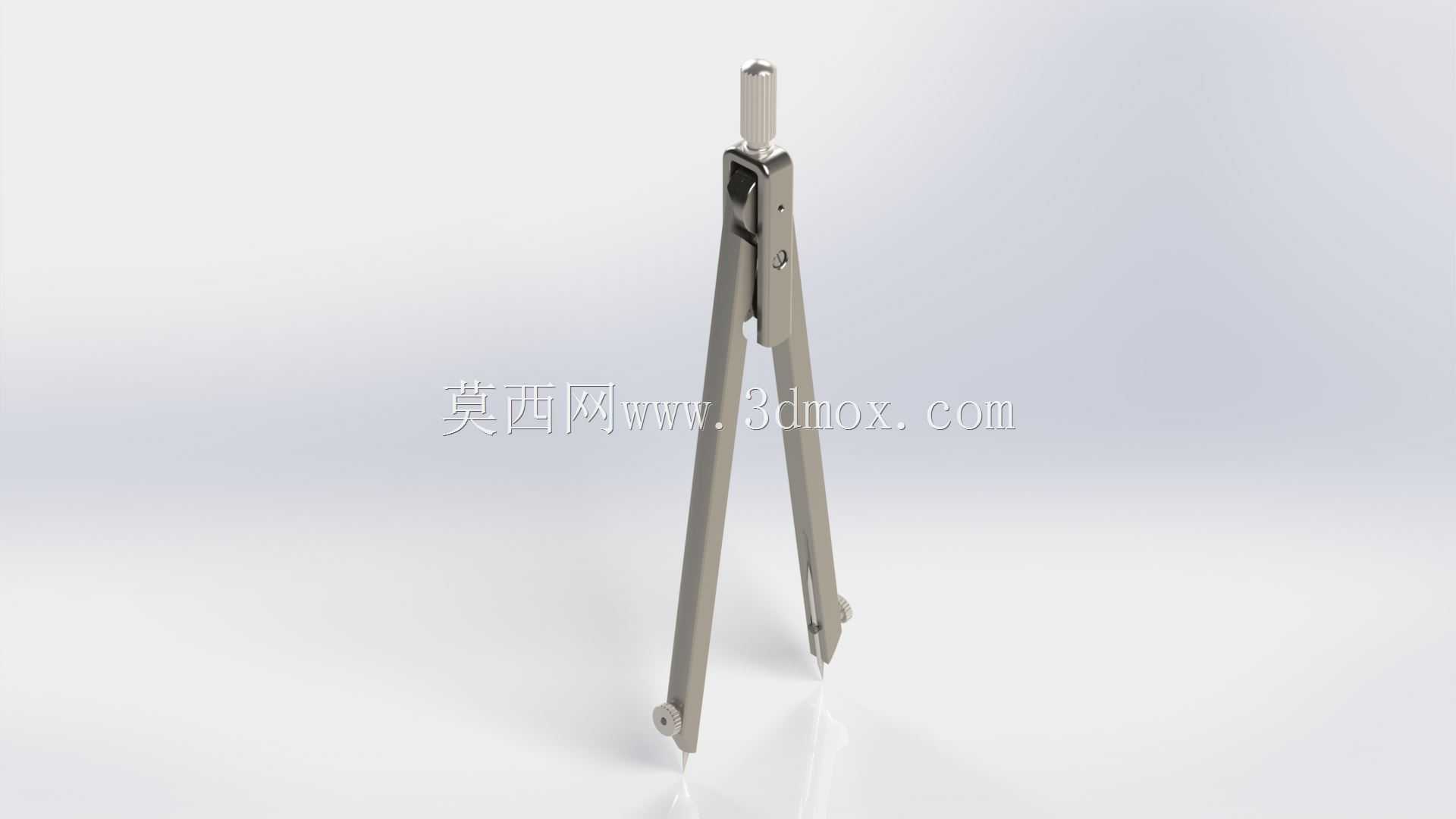

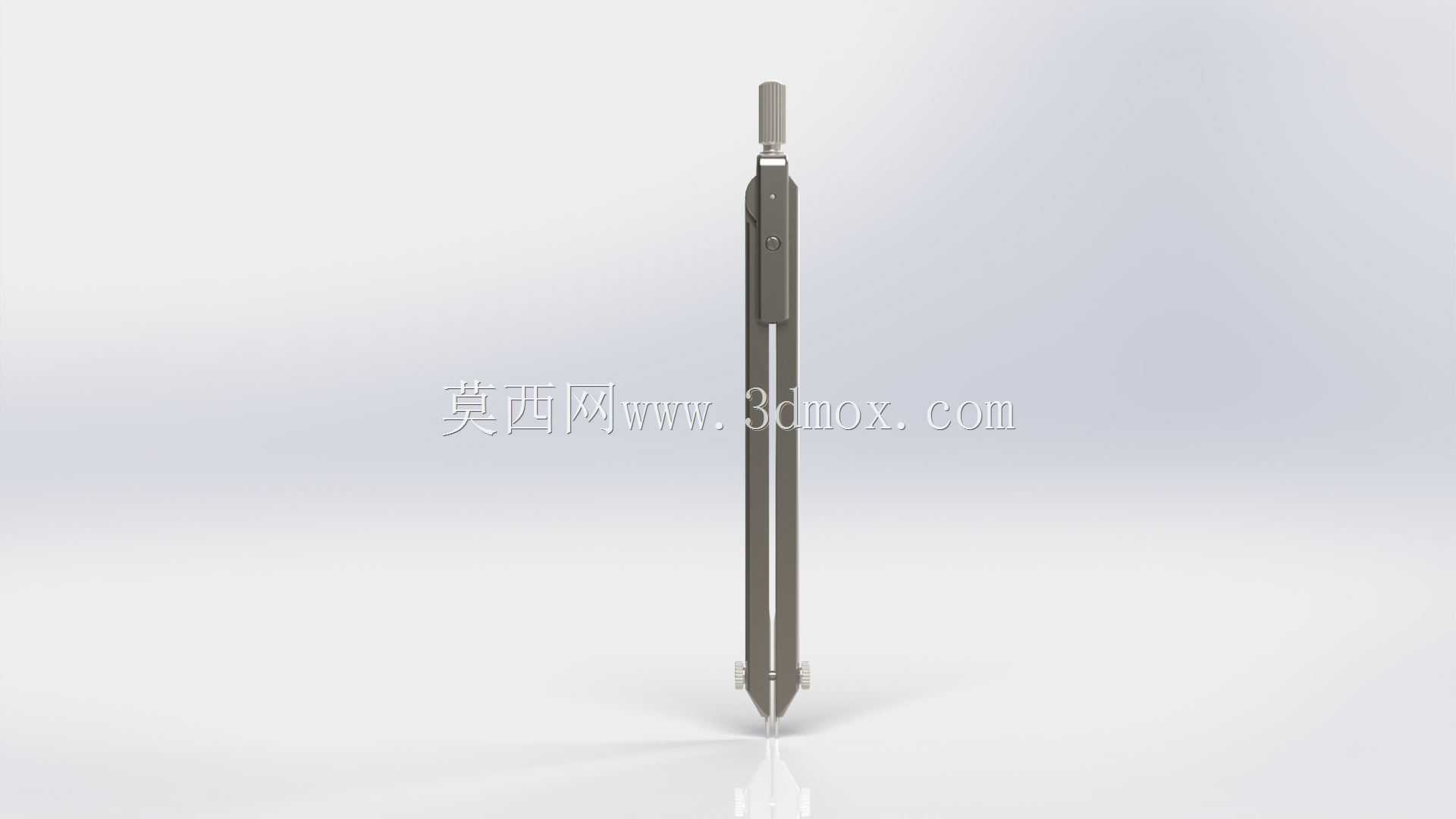

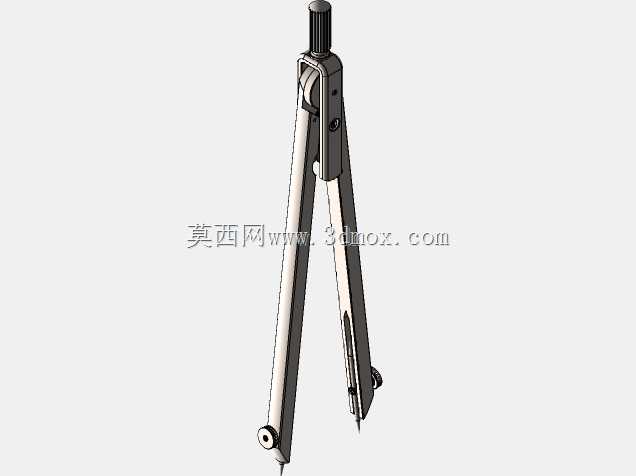

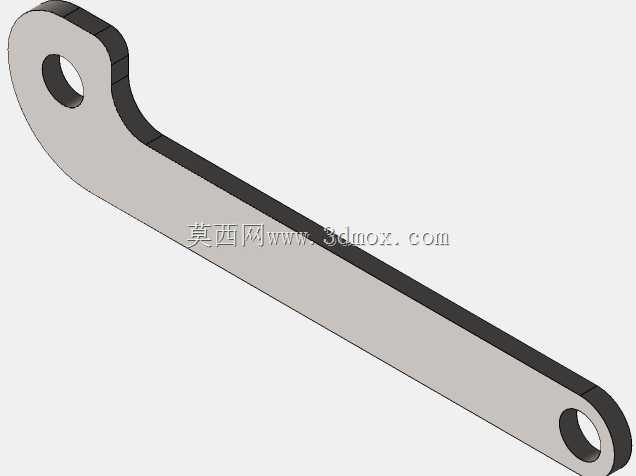

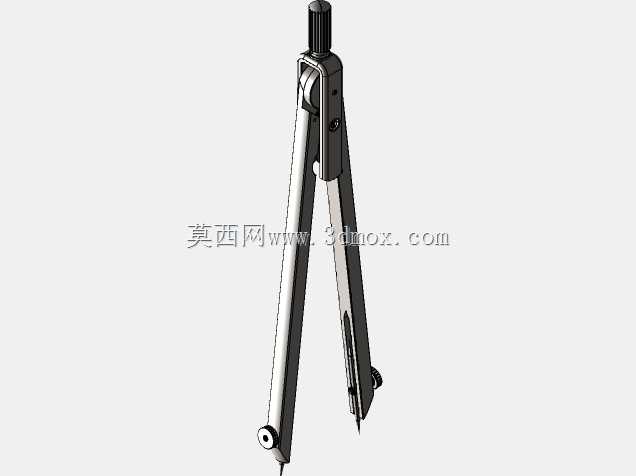

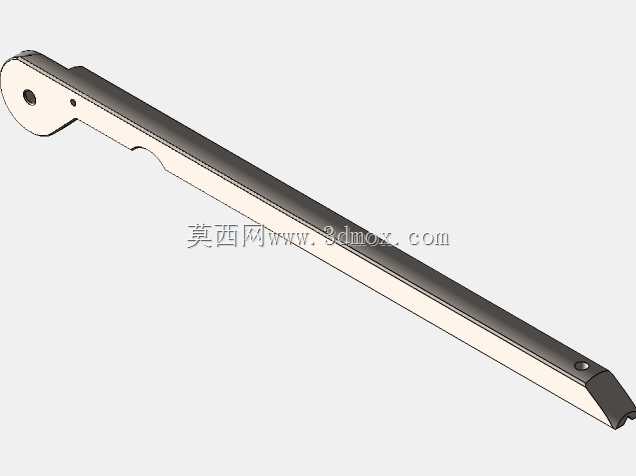

　　这款带枢轴接头的分规结构，核心服务于工程绘图、精密测绘、手工放样等一线作业场景，是机械制图、土木测绘、五金加工划线环节里常用的手动量具类工具。从实际使用逻辑出发，其枢轴接头的设计是整个结构的核心亮点，区别于普通铆接固定的分规，该枢轴结构采用间隙配合的销轴锁紧机制，开合过程中两支腿的转动阻尼均匀，不会出现松旷晃动或者卡滞顿挫的问题，在量取尺寸、等分线段、转移图面距离时，能保证两支腿的针尖定位精度，不会因为接头间隙导致量取尺寸出现偏差。两支腿采用等长对称的细长杆结构，杆身截面做了微弧收边处理，握持时不会硌手，同时杆身的直线度公差控制在较高水平，合拢时两支腿的针尖能完全对齐，没有错位偏移，保证最小量取尺寸时的精度。

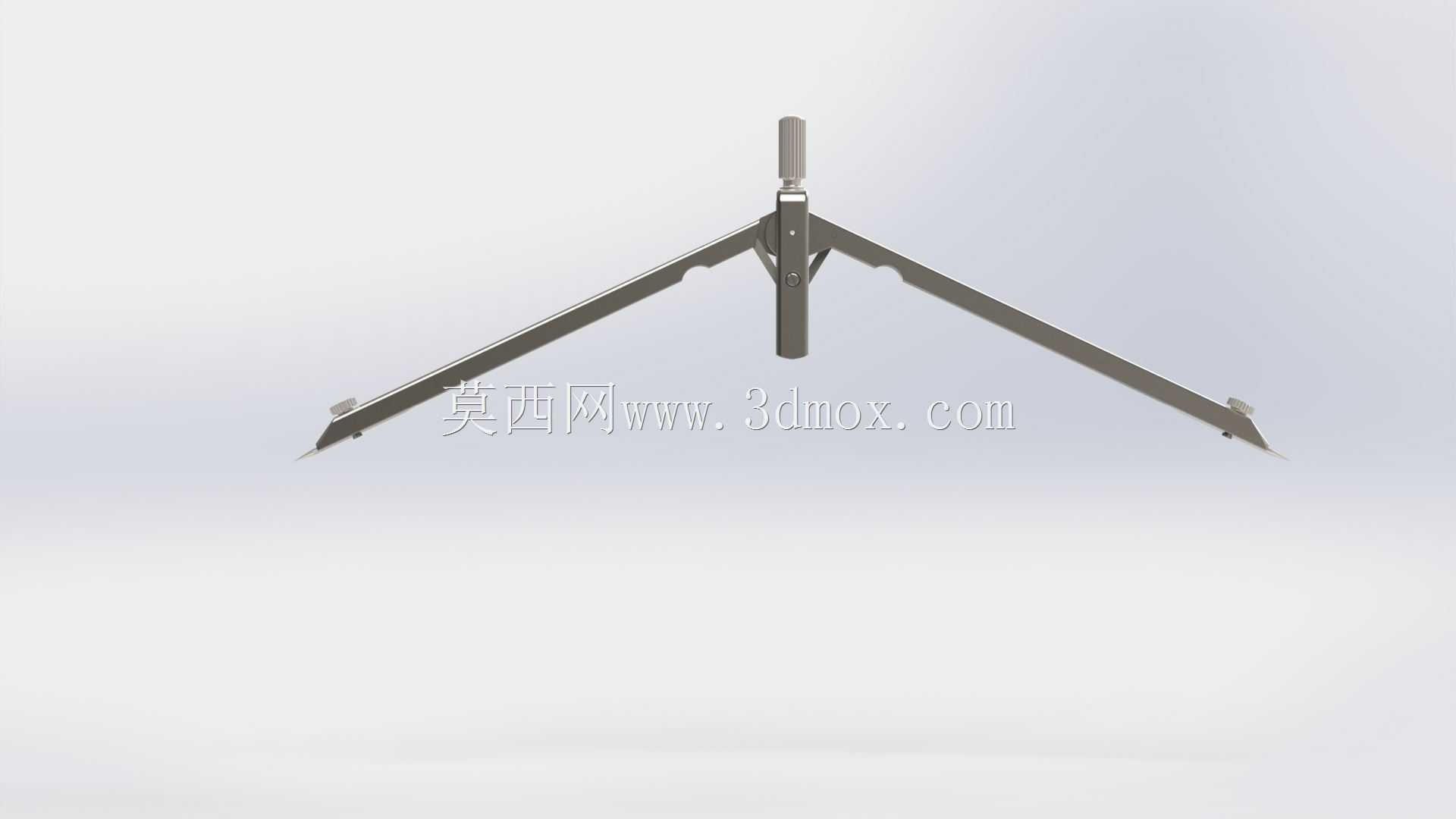

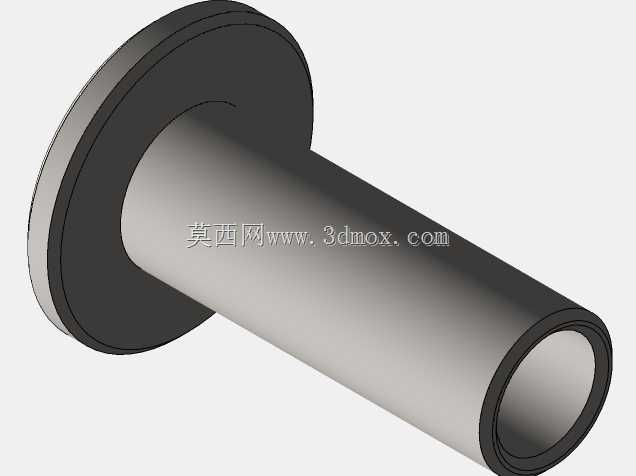

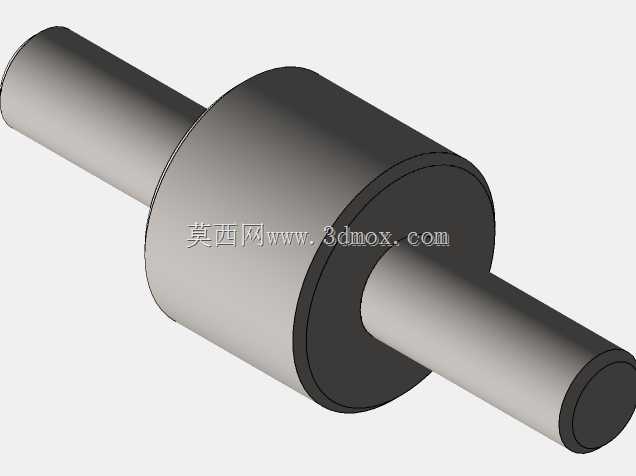

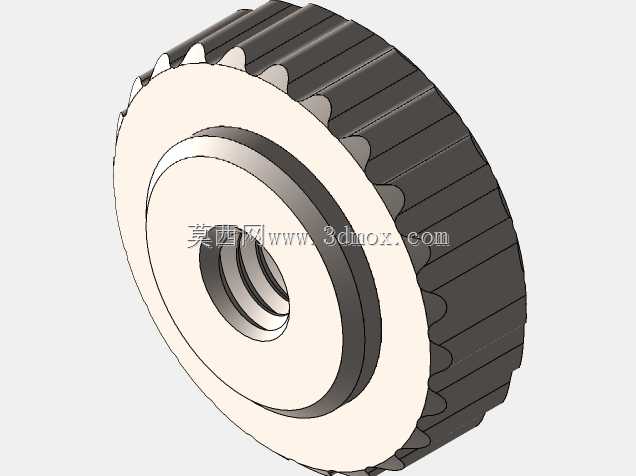

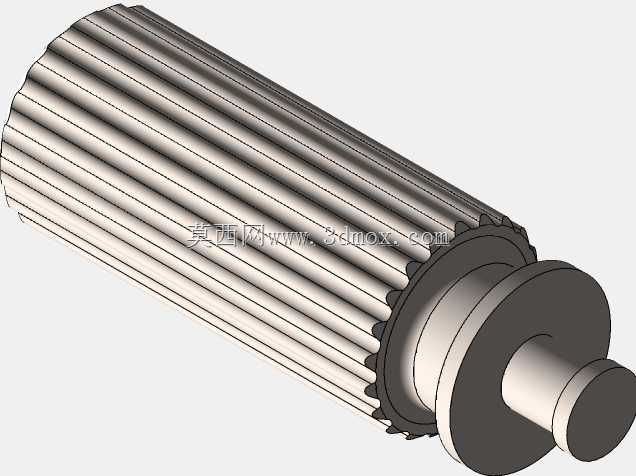

　　顶端的捏持部做了滚花防滑处理，手动调整开合角度时，手指与捏持部的摩擦力足够，不需要施加过大的按压力就能稳定调整支腿开度，长时间绘图作业时能减少手部疲劳。针尖部分采用可拆卸的锥尖结构，锥尖的锥度经过优化，扎入图板或者工件表面时不会过度扩孔，定位点清晰，同时磨损后可以单独更换针尖，不需要整体报废工具，延长了整体使用寿命。从安装与适配边界来看，枢轴接头的销轴直径与支腿的铰接孔采用H7/h6的间隙配合，销轴端部做了防脱铆边，既保证转动灵活，又不会在使用过程中出现销轴脱出的问题；支腿的长度经过合理配比，最大开合角度下，两个针尖的跨距能覆盖常规绘图作业里的常用尺寸区间，不需要频繁挪动分规就能完成大尺寸的等分或转移作业，同时合拢后的整体尺寸小巧，

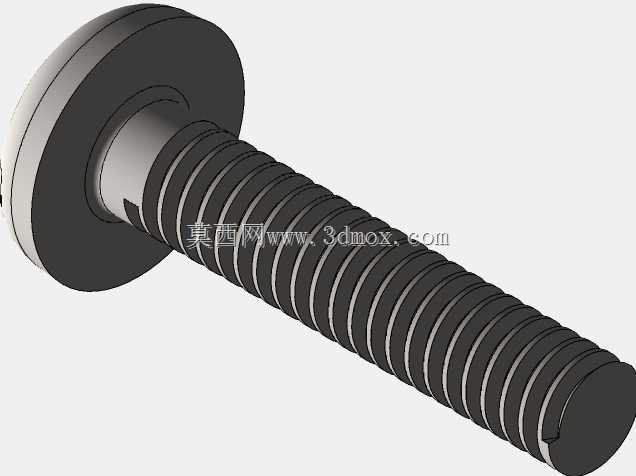

　　能放入常规绘图工具盒内携带，不会占用过多收纳空间。在实际工程应用中，这类分规除了在图纸上量取尺寸、等分圆周或线段外，还可以配合划线平台在金属毛坯表面做划线定位，枢轴接头的锁紧阻尼足够保证在划线过程中支腿开度不会发生变化，划出的圆弧或等分点位置准确，能为后续的机加工工序提供可靠的定位基准。结构设计上没有多余的装饰性结构，所有外形特征都服务于功能需求：杆身的平直结构保证了量取尺寸时的直线度基准，枢轴的位置设置在两支腿的顶端，符合手动操作时的施力习惯，捏持部的位置刚好在手指自然握持的高度，调整开度时的力臂长度合理，操作手感顺畅。针尖与支腿的连接采用小过盈配合加侧面顶丝固定的结构，更换针尖时只需要松开顶丝就能拔出旧针尖，

　　插入新针尖后锁紧顶丝即可，不需要复杂的工具，现场作业时就能快速完成维护。整体结构没有易损的塑料部件，全部采用金属材质制作，抗摔抗变形能力强，在车间现场或者户外测绘场景下使用时，不会因为轻微磕碰就出现结构变形、精度失效的问题。从建模逻辑来看，整个结构的装配基准以枢轴的销轴中心为原点，两支腿的转动副围绕该中心设置，所有杆身特征都沿支腿的长度方向对称分布，针尖的锥面与支腿杆身保持同轴度，保证合拢时针尖对正的精度；建模过程中需要重点控制铰接处的配合间隙，既要避免间隙过大导致的支腿晃动，也要避免间隙过小导致的转动卡滞，同时要保证两支腿在任意开度下都不会发生干涉，开合全程运动顺畅。
