可调线宽精密绘图刻线笔套装结构设计

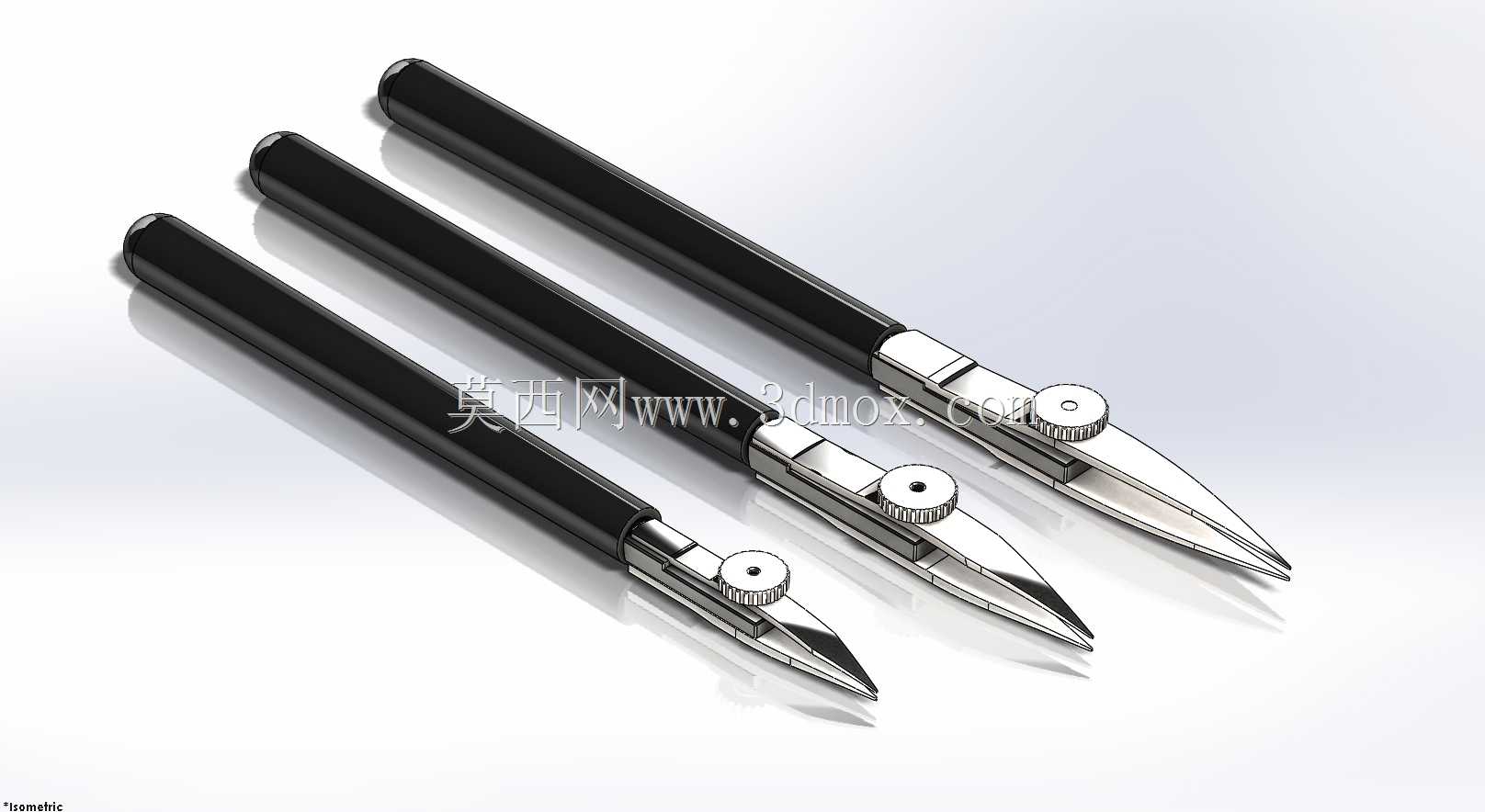

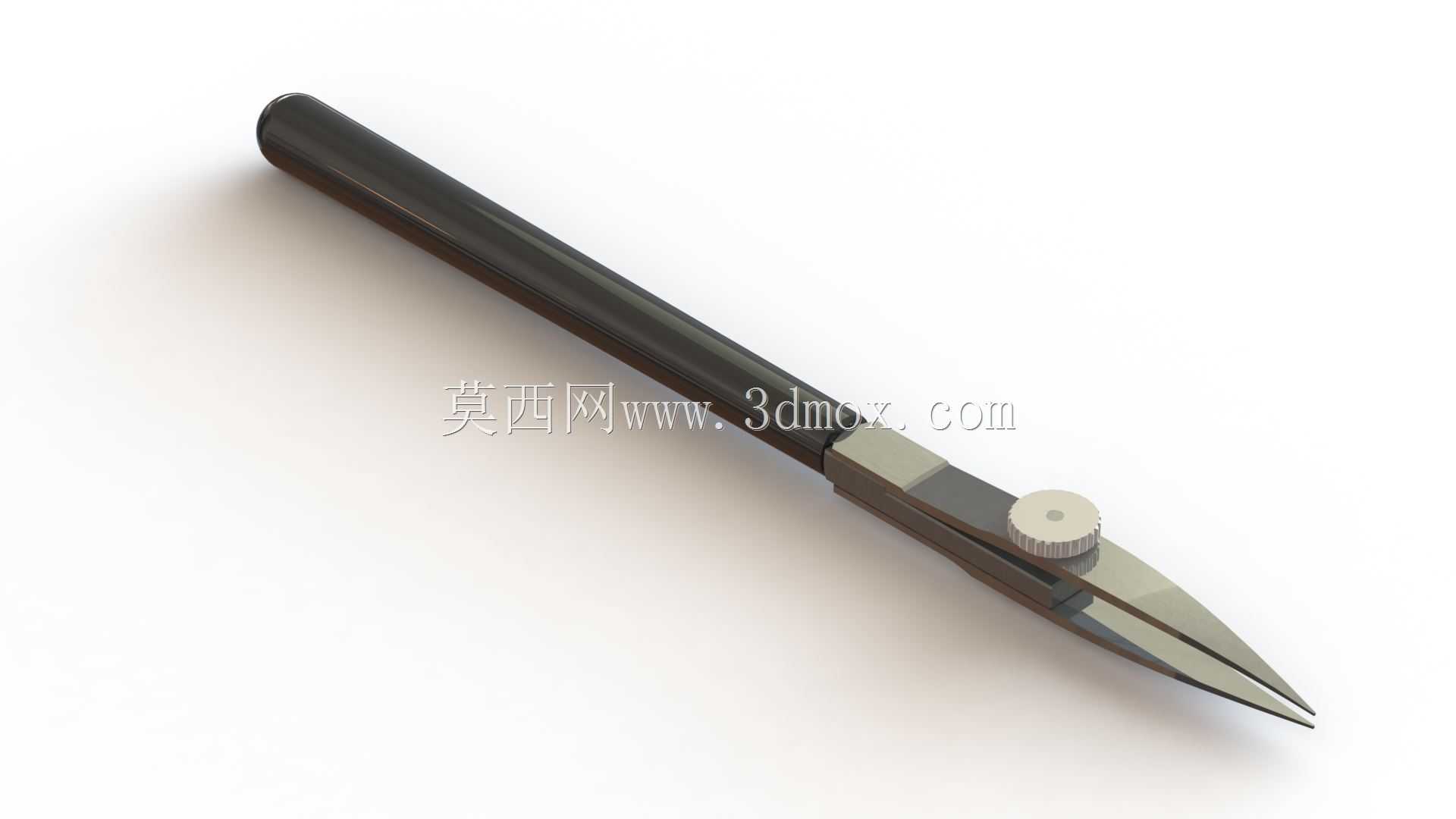

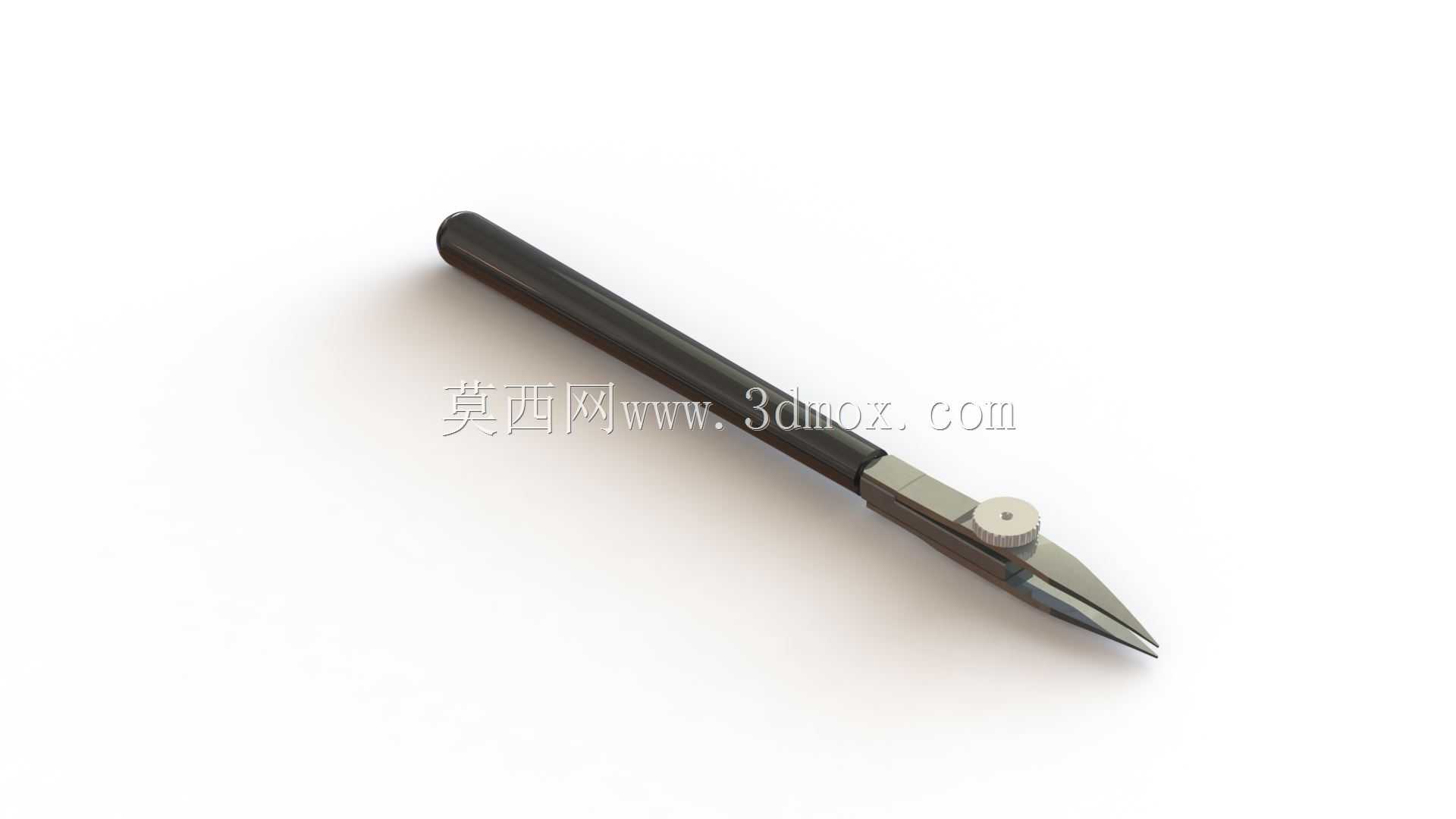

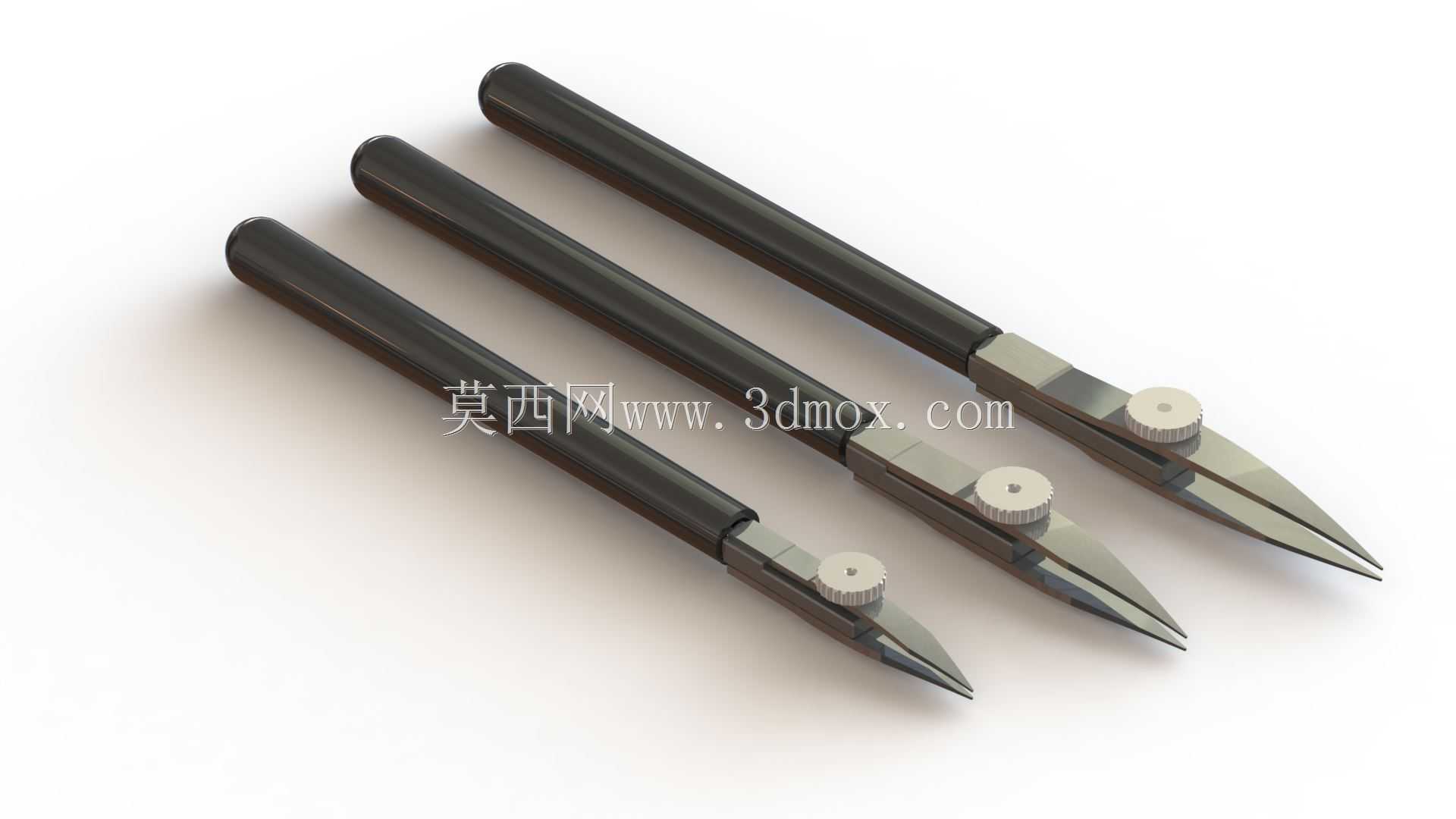

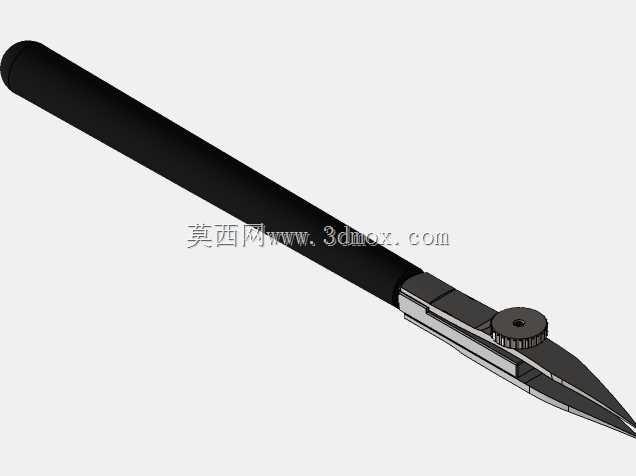

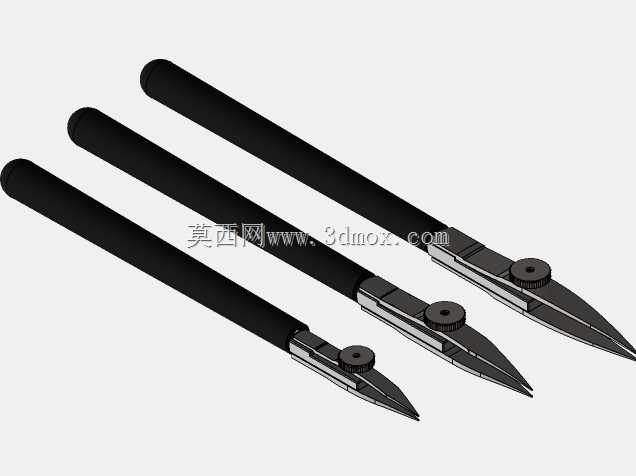

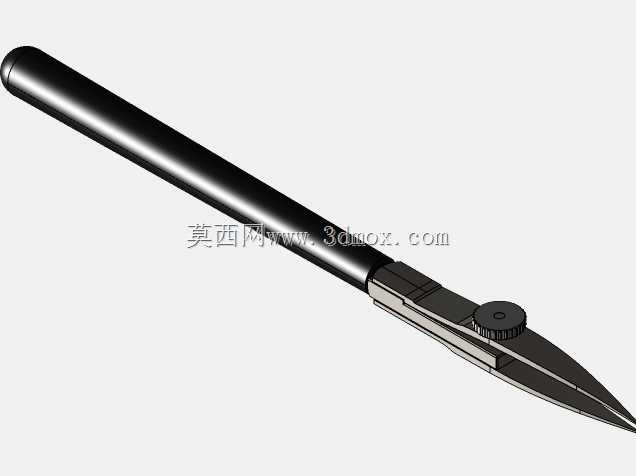

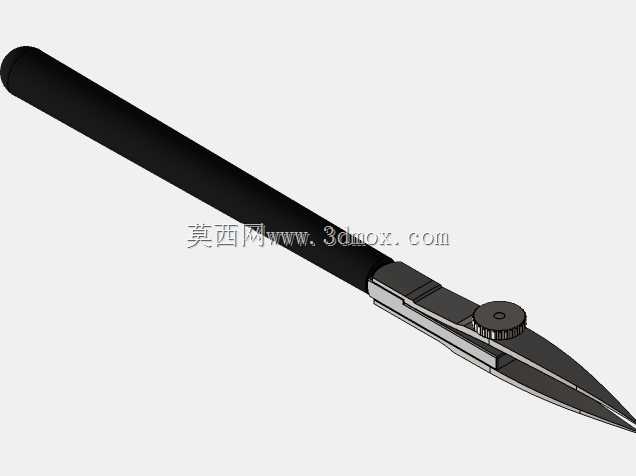

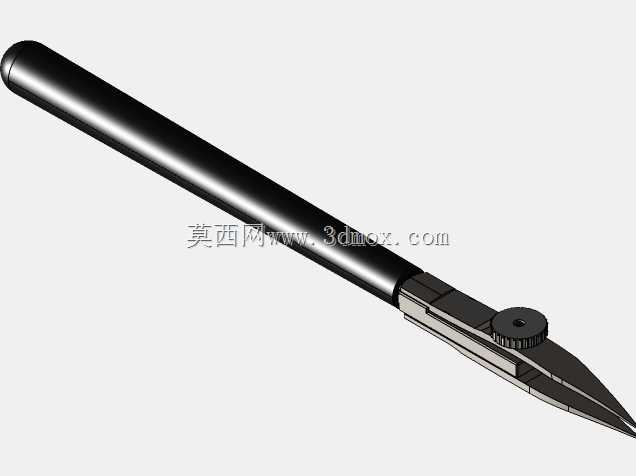

　　这套可调线宽的精密刻线绘图笔，主要面向工程手工绘图、精密划线、书法创作等场景的使用需求，在没有计算机辅助绘图的年代，这类工具是工程技术人员绘制精细工程图纸、完成精密工件表面划线标记的核心手持工具，即便在数字化绘图全面普及的当下，这类精密刻线笔依旧在手工模型制作、精细工艺划线、传统工程制图练习、硬笔书法创作等场景中有着不可替代的使用价值。整套工具包含三支不同规格的刻线笔，笔身采用长直圆柱型握持结构，整体外形符合人体工程学握持需求，笔身主体采用金属材质加工，表面做哑光防滑处理，长时间握持作业不易打滑，笔身长度适配成年人手掌握持尺寸，收纳时可直接放入常规绘图工具盒，不会占用过多收纳空间，外出携带参与现场绘图、工件划线作业时十分方便。

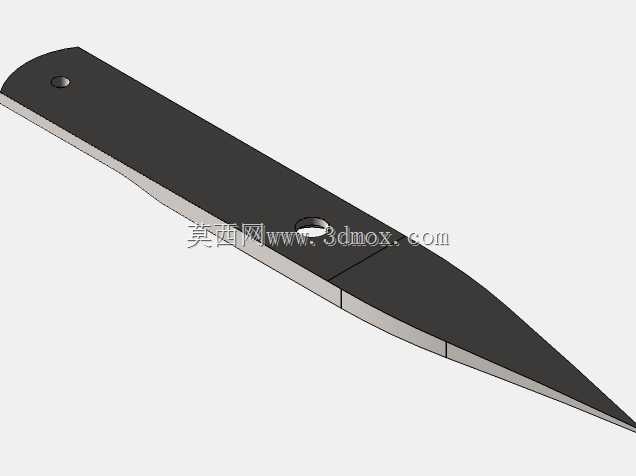

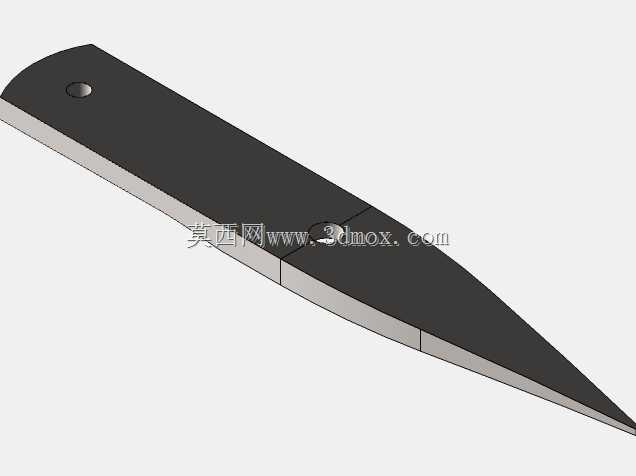

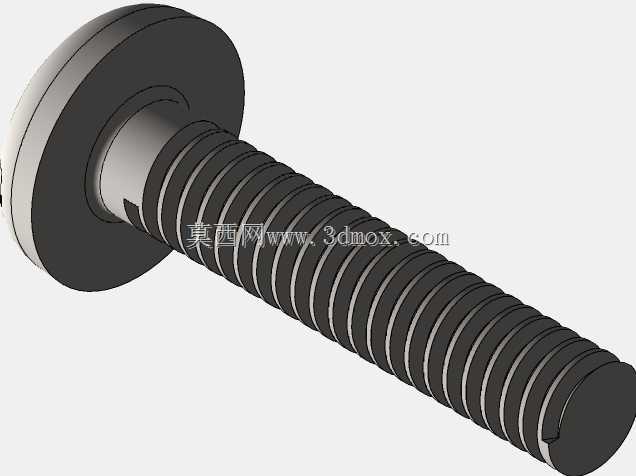

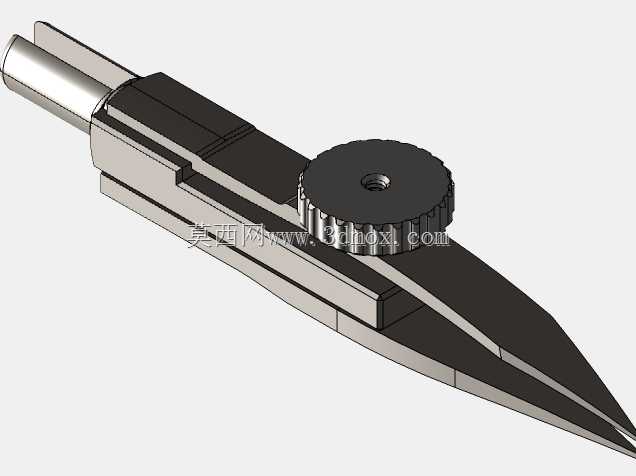

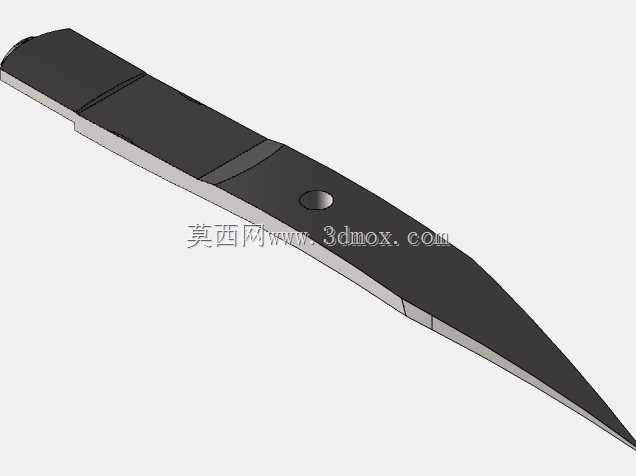

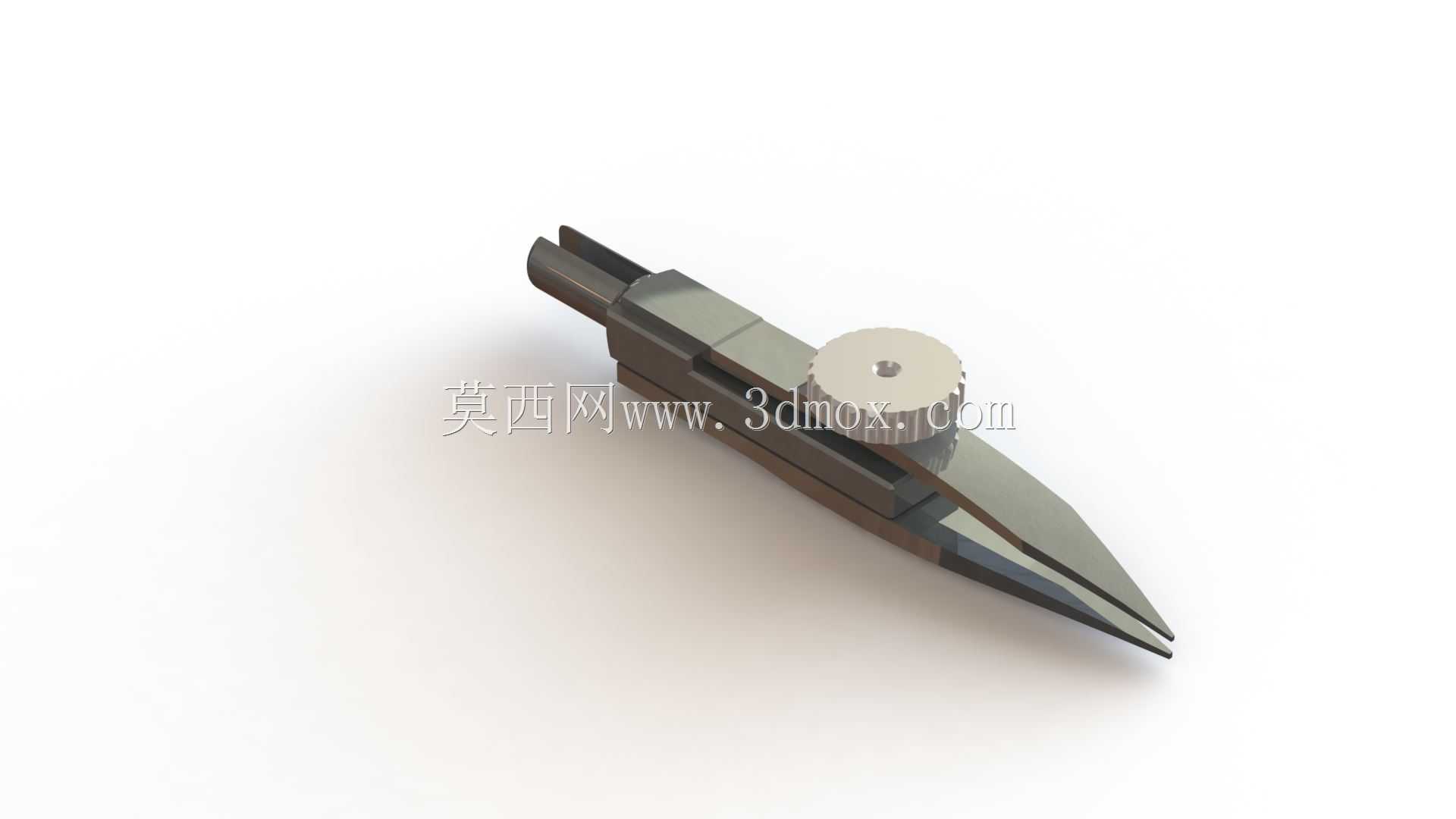

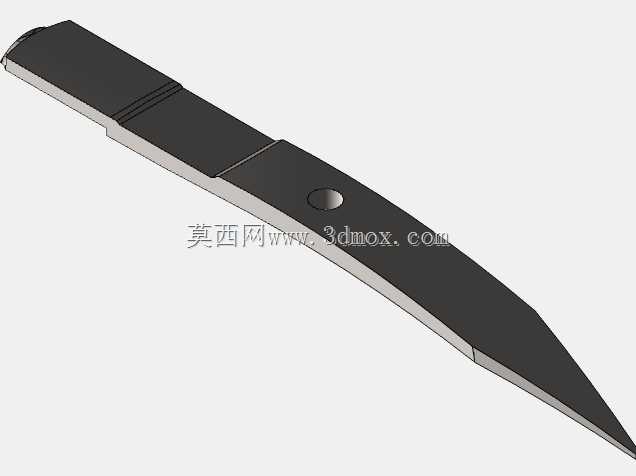

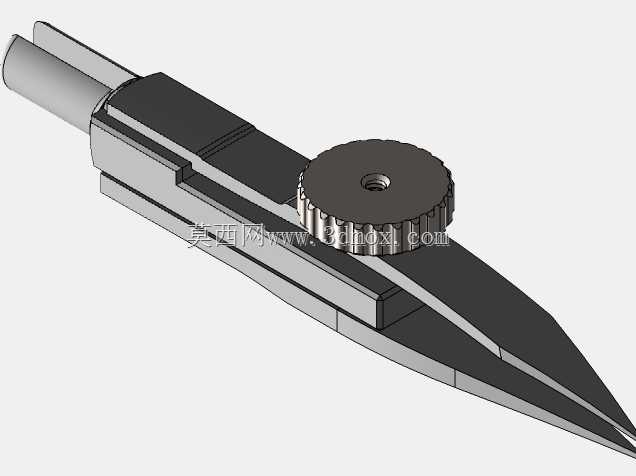

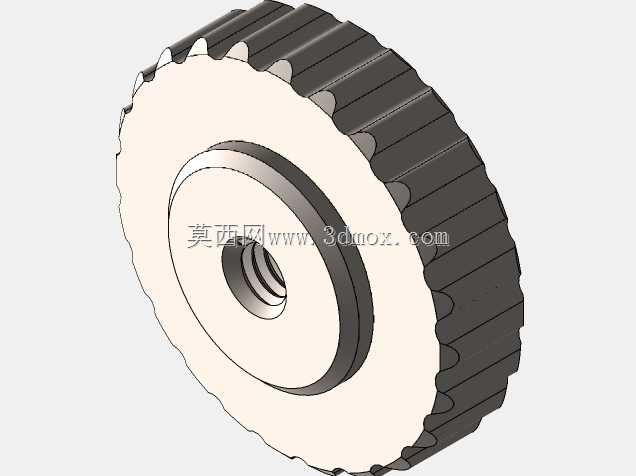

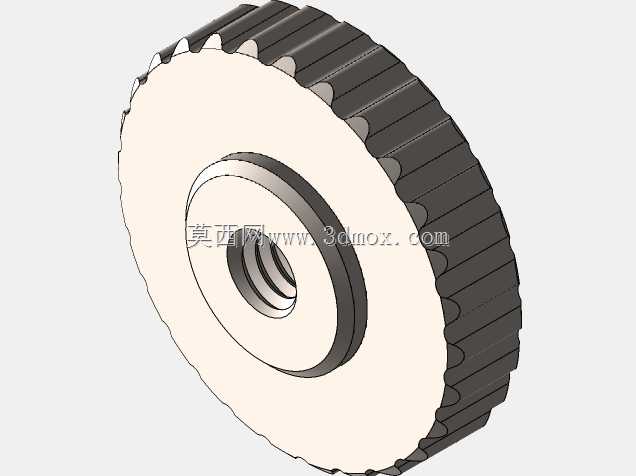

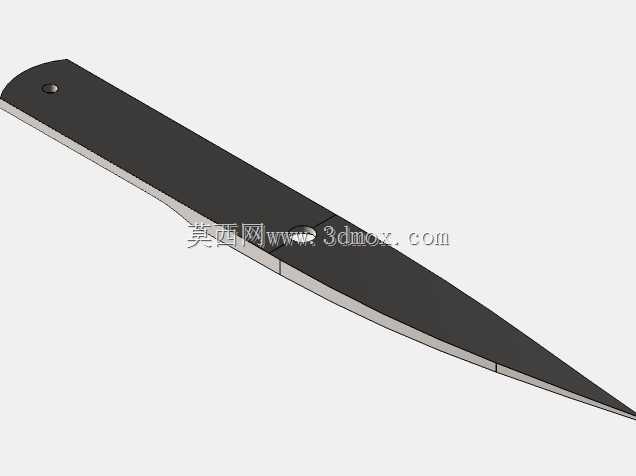

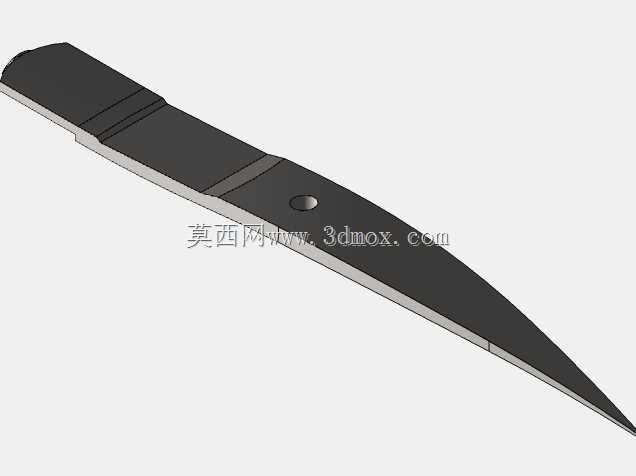

　　笔尖部分采用高硬度合金钢材质加工，双片式笔尖对合形成出刃结构，笔尖开合度直接决定绘制线条的宽度，笔身靠近笔尖的位置设置了滚花调节螺钉，转动该螺钉即可精准调整两片笔尖的压紧程度与开合间隙，使用者可以根据实际绘图需求，在极细到较宽的线宽范围内连续调整，调整过程中螺钉的阻尼感适中，调整到目标线宽后可以依靠螺纹自锁保持间隙稳定，不会在绘图过程中因为笔尖受力出现线宽偏移的问题，能够保证同一张图纸上同类型线条的宽度一致性，符合工程制图的线条规范要求。从结构设计思路来看，这套刻线笔没有多余的冗余结构，整体走极简实用的设计路线，所有结构都服务于精准划线、稳定出墨（或刻线）、便捷调节的核心功能，笔身尾部做了平滑收边处理，不会在握持时硌手，

　　笔尖部分做了精细的刃口打磨，两片笔尖的对合面平整度极高，调整到最细线宽时，两片刃口可以完全贴合，绘制出的线条边缘光滑无毛刺，不会出现晕染、断墨、线条毛边的问题。在实际使用场景中，针对工程图纸绘制，使用者可以根据制图标准里的粗实线、细实线、虚线等不同线条的宽度要求，提前调整好三支笔的线宽参数，分别对应不同线型的绘制需求，绘图过程中不需要反复调整单支笔的线宽，直接更换对应规格的笔即可完成不同线型的绘制，能够大幅提升手工绘图的效率，同时保证整张图纸的线条规范统一。针对精密工件表面的划线作业，比如小型五金零件的加工定位划线、模型制作的刻线加工，这套笔的高硬度笔尖可以在金属、塑料、树脂等多种材质表面划出清晰均匀的线条，

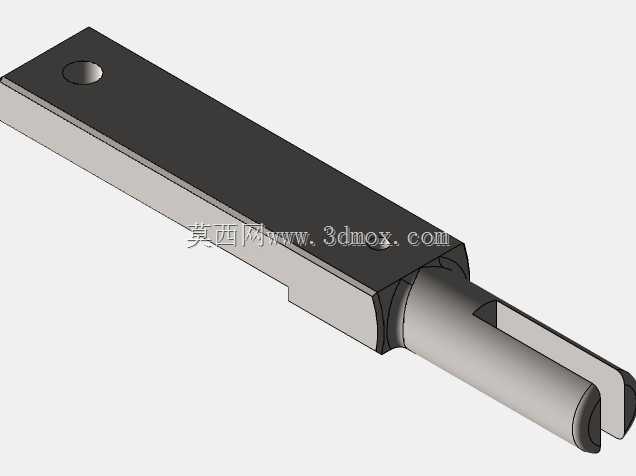

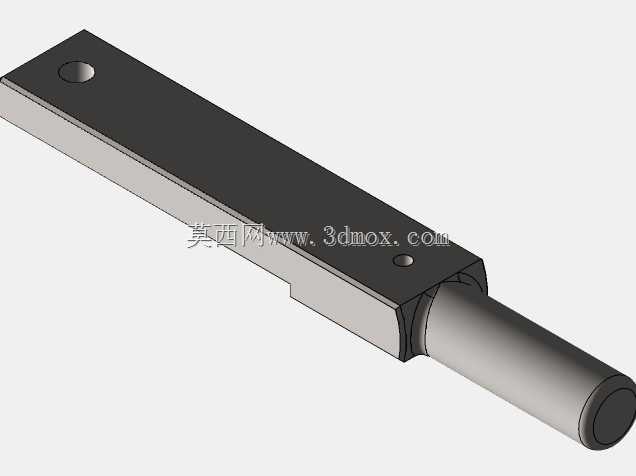

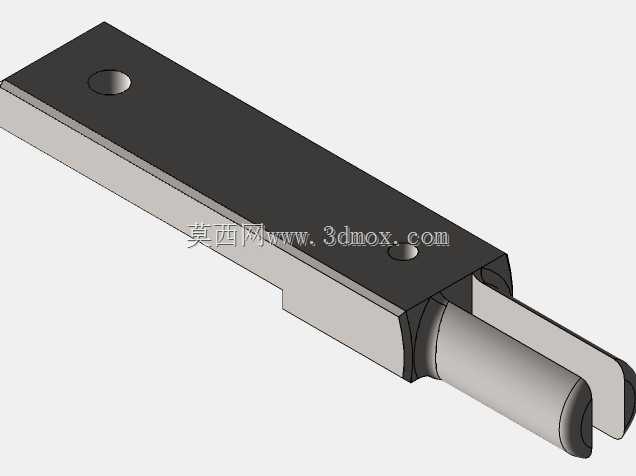

　　调节螺钉的微调结构可以精准控制刻线深度，避免因为刻线过深损伤工件基体，或是刻线过浅导致标记不清晰影响后续加工。针对书法创作场景，可调线宽的结构可以让使用者根据运笔力度和角度的变化，配合笔尖间隙调整，写出粗细变化丰富的线条，满足硬笔书法、艺术字体创作的线条表现需求。从安装边界和维护角度来看，这套刻线笔的所有部件都采用可拆卸结构，笔尖磨损后可以松开调节螺钉更换备用笔尖，笔身内部的储墨结构（针对墨水绘图款）可以方便地补充墨水，日常维护只需要定期清洁笔尖缝隙的积墨或是加工碎屑，保证调节螺钉转动顺畅即可，不需要复杂的维护操作。笔身的金属材质具备良好的抗摔抗变形能力，日常使用中不小心从桌面掉落也不容易出现笔身弯曲、笔尖错位的问题，使用寿命远高于普通塑料材质的绘图笔。在结构建模过程中，需要重点保证笔尖对合面的平面度公差、调节螺钉的螺纹配合精度、笔身与笔尖连接部分的同轴度，这些参数直接决定了刻线笔的线宽调节精度和绘图稳定性，建模时需要对调节螺钉的滚花结构做细节还原，保证虚拟装配时螺钉转动的行程与实际产品的线宽调节范围一一对应，同时要验证笔身握持部分的直径尺寸是否符合多数使用者的握持习惯，避免直径过粗导致握持费力，或是直径过细导致长时间绘图手部疲劳。
