3毫升规格聚丙烯材质注射器结构设计

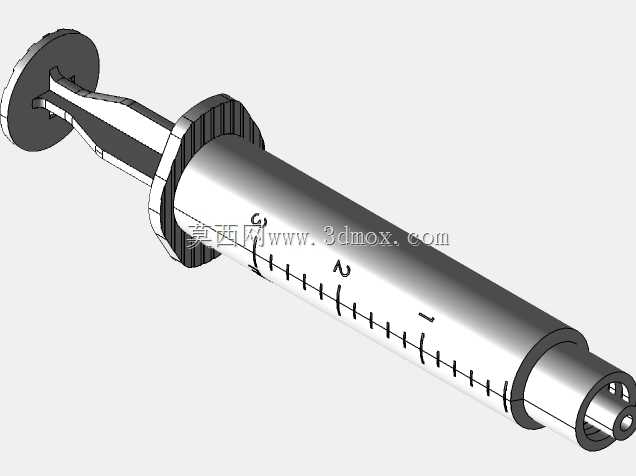

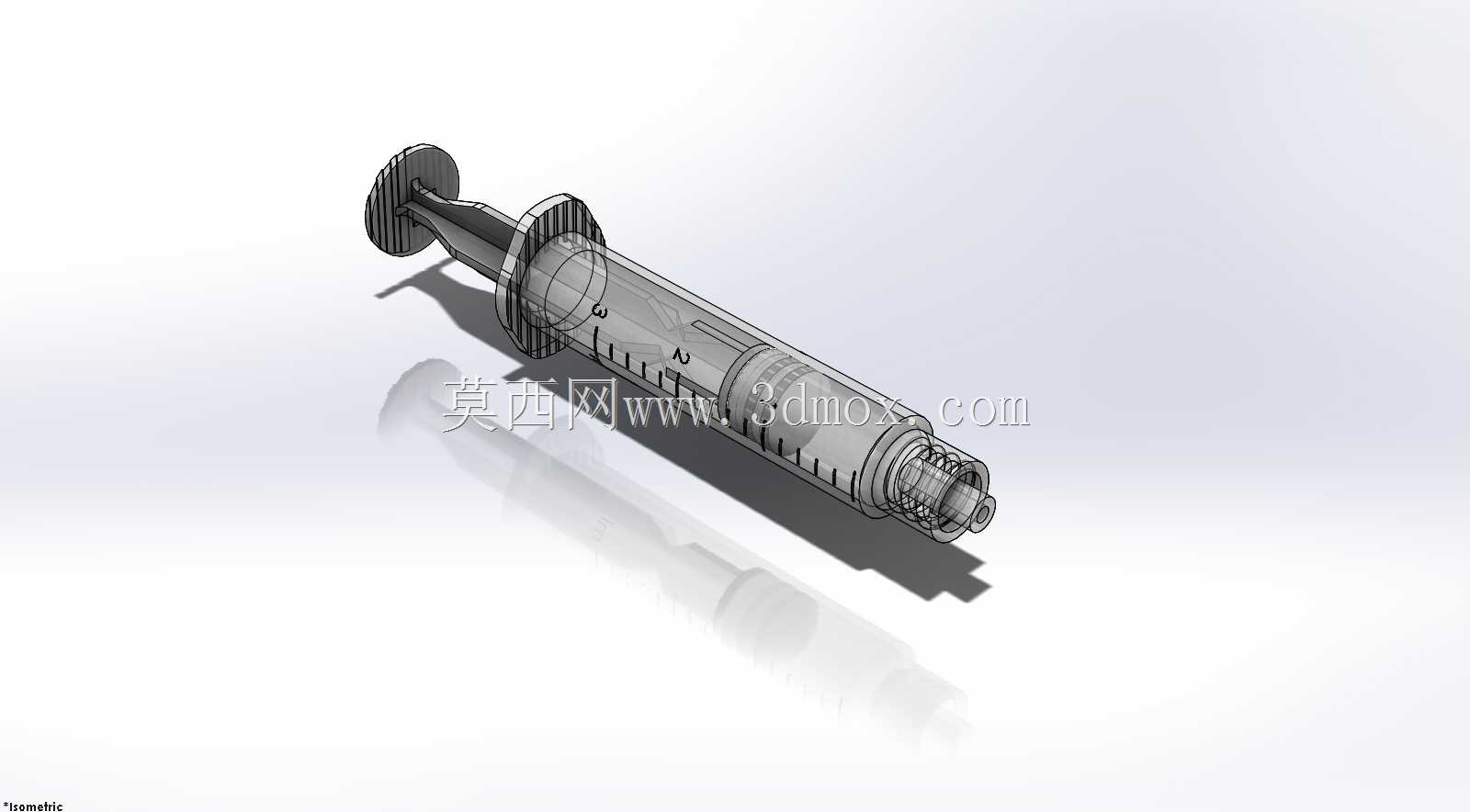

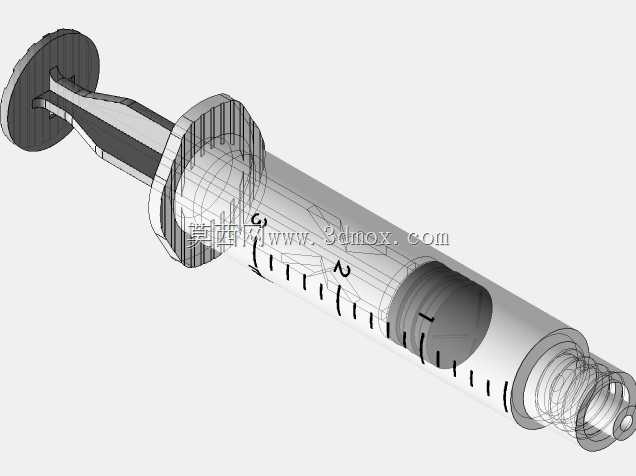

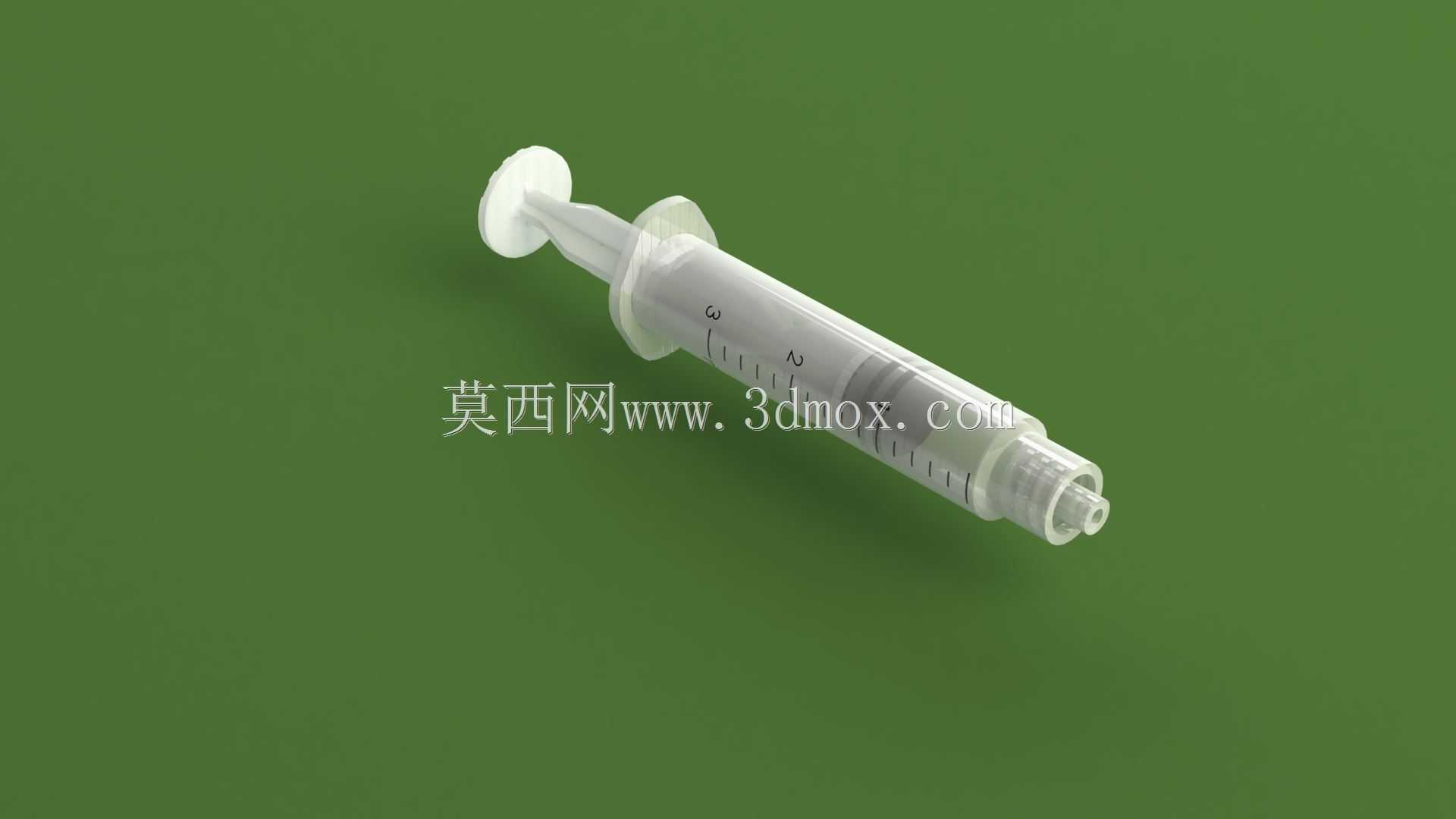

　　这款3ml容量的注射器，核心应用场景覆盖临床常规药液抽吸、皮下/肌内注射给药，也可在实验室场景下完成微量试剂精准移取、工业点胶工位的小剂量胶液定量输出，部分小型宠物诊疗场景也会选用该规格器具完成药剂推注。从功能特性来看，筒体采用透明聚丙烯材质成型，筒身外壁蚀刻有清晰的容量刻度线，最小分度值可满足0.1ml级别的剂量读取需求，能够支撑常规给药、试剂移取的精度要求；推杆前端搭配橡胶密封活塞，与筒体内壁过盈配合，既保证推注过程中无液体渗漏，也能控制推阻在合理区间，避免操作时出现推杆卡顿、推力突变导致的剂量失控问题；筒体前端为标准鲁尔接头结构，可适配通用规格的针头、输液器接头等配件，无需额外转接结构即可完成配件快速装配，

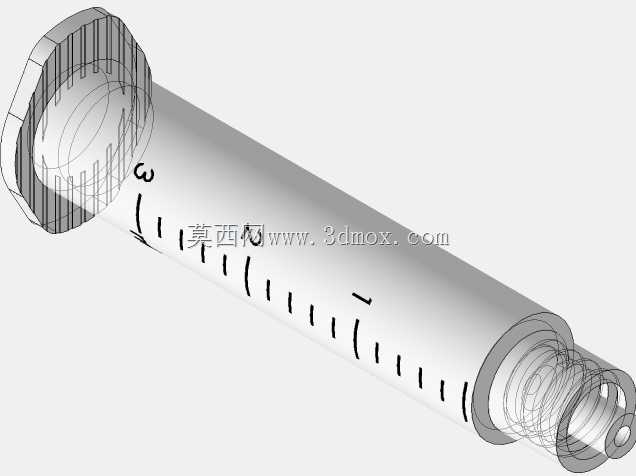

　　接头处的锥度设计经过反复校核，装配后可承受常规推注压力下的密封要求，不会出现接头漏液、滑脱的问题。在设计思路层面，首先围绕聚丙烯材料的成型特性做结构优化，筒体壁厚控制在均匀的1.2mm区间，既保证筒体具备足够的刚性，在握持、推注过程中不会出现过度形变导致的容量偏差，也能避免壁厚不均带来的注塑成型缩痕、翘曲问题，提升成品良率；推杆的十字筋结构设计，在保证推杆轴向抗压强度的前提下尽可能减少材料用量，同时降低推杆与筒体内壁的接触面积，减少滑动摩擦阻力，推注全程的阻力波动控制在15%以内，操作手感平顺；推杆尾部的指压法兰与筒体端部的指托结构，尺寸匹配成年人手指握持的人机工程要求，单手握持时食指、中指可稳定搭在筒体指托上，

　　拇指按压推杆尾部即可完成平稳推注，长时间操作也不易出现手部疲劳。从外形尺寸与安装边界来看，该注射器整体装配完成后总长度控制在85mm左右，筒体外径为9.5mm，前端鲁尔接头的外径为4mm，可适配内径4.2mm以上的针头护帽、固定卡扣等配套结构；推杆的最大行程为60mm，对应最大抽吸容量为3ml，当推杆推至行程终点时，活塞前端可完全贴合筒体前端的内锥面，将筒内残留液体量控制在0.05ml以内，减少药剂或试剂的浪费。在细节结构处理上，筒身刻度采用模内蚀刻工艺成型，不会因反复擦拭、接触酒精等消毒溶剂出现刻度脱落、模糊的问题；活塞与推杆的连接采用卡扣式结构，装配后可承受5N以上的轴向拉力，

　　不会在抽吸过程中出现活塞与推杆脱落导致的抽吸失效问题；筒体端部的指托边缘做了R1.5的圆角处理，避免操作时锐边划伤操作人员手指。针对不同应用场景的适配性，该结构可根据使用需求调整活塞的密封压缩量，若用于粘性较高的胶液推注，可适当增大活塞过盈量提升密封性能，若用于低粘度水剂的快速推注，可适当减小过盈量降低推注阻力，结构本身具备较强的场景适配性，无需大幅修改模具即可完成不同需求的产品调整。
