五毫升规格医用聚丙烯注射器结构设计

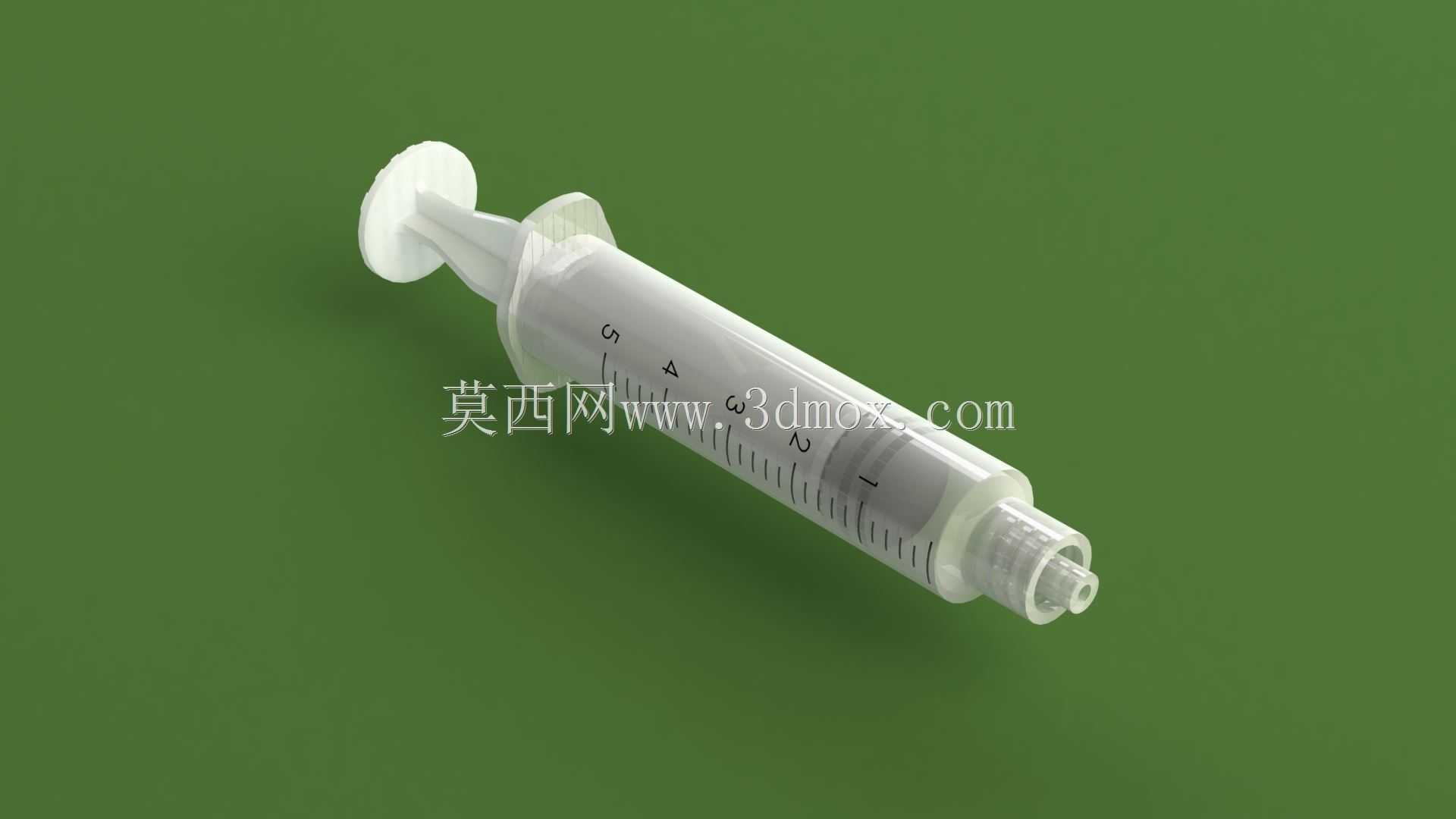

　　在临床诊疗、实验室液体移取、工业点胶定量输送等场景中，小容量注射器是应用频次极高的定量取液器具，本次呈现的5ml规格注射器，完全围绕实际使用中的操作手感、计量精度、装配兼容性展开结构设计，没有冗余的装饰性结构，所有外形与内部结构都服务于功能实现。

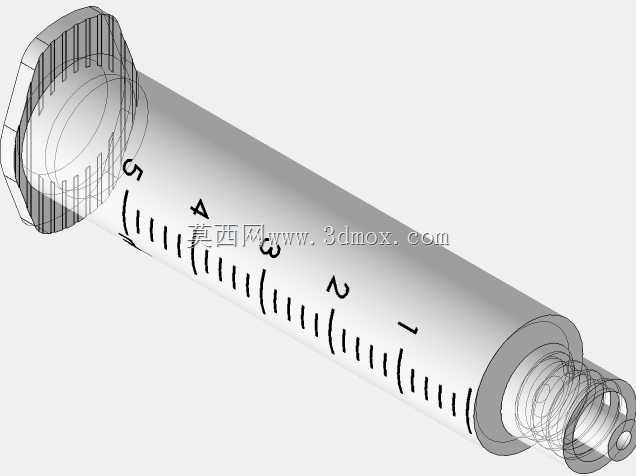

　　从实际使用场景出发，该注射器的核心功能是实现0-5ml区间内的液体定量抽取与推送，因此设计阶段首先确定了筒体的计量基准：筒身外壁的刻度线从0.5ml起始，每1ml设置长刻度标识，每0.1ml设置短刻度标识，刻度线的凸起高度控制在0.15mm，既保证印刷标识的附着力，也不会在握持时产生硌手的触感。筒体材料选用医用级聚丙烯，这种材料的透光率能达到85%以上，操作人员可以清晰观察筒内液体的液位、是否存在气泡，同时材料的邵氏硬度控制在D70区间，既具备足够的刚性抵抗推送时的径向形变，避免因筒身胀大导致的计量误差，也不会因为硬度过高在低温环境下出现脆裂问题。

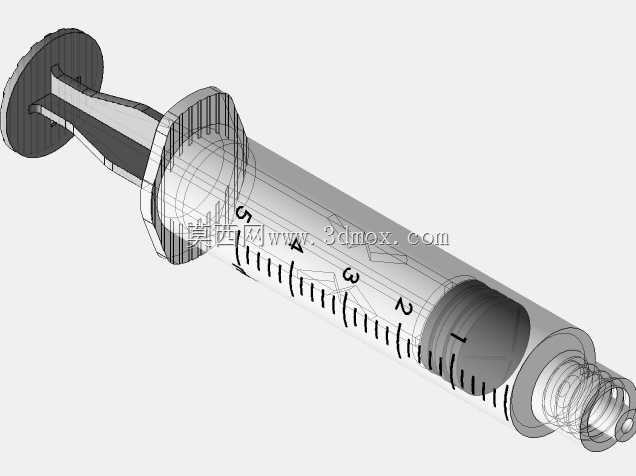

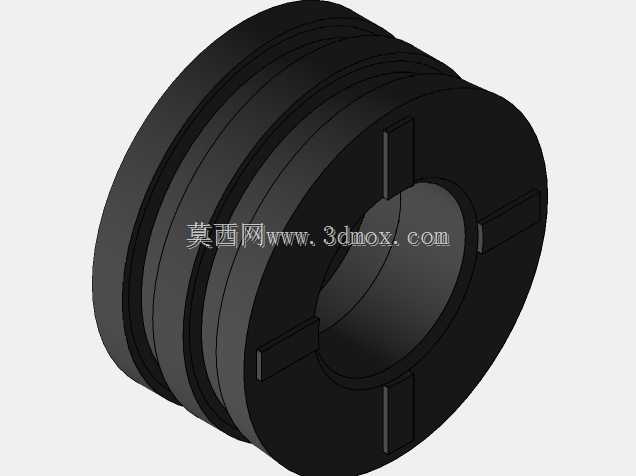

　　结构设计上，推杆前端的橡胶活塞是核心密封部件，设计时将活塞的唇边直径设置为比筒体内径大0.3mm，装配后唇边与筒体内壁形成过盈配合，保证推送过程中不会出现液体渗漏，同时将活塞与推杆的连接结构设计为卡扣式，推杆推入到极限位置时，卡扣不会与筒体前端的锥头部位发生干涉，保证可以将筒内液体完全推送干净，减少残留量。推杆尾部的指压片设计为直径22mm的圆盘结构，边缘做R3的圆角过渡，操作人员用拇指按压时，压强分布均匀，长时间操作也不会产生明显的压痛感；筒体尾部的翼片对称分布，宽度各为12mm，刚好适配食指与中指的夹持宽度，翼片的厚度设置为2mm，抽取液体时手指施加的拉力不会让翼片产生弯折形变。

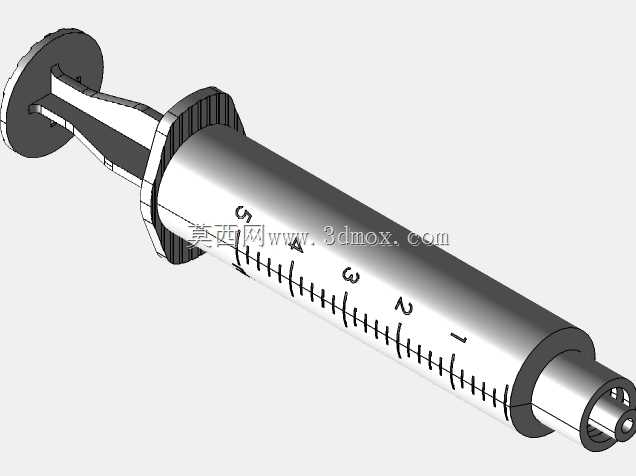

　　筒体前端的鲁尔锥头严格遵循6%的锥度标准，能够适配通用规格的针头、输液器接头等配件，锥头的外壁粗糙度控制在Ra0.8以下，保证配件装配后不会出现漏液，同时锥头根部做了R1的圆角过渡，避免应力集中导致锥头从筒体根部断裂。整个注射器的外形尺寸控制在总长82mm，筒体外径14mm，安装边界上不需要额外的固定结构，作为一次性耗材使用时，可以直接适配常规的注射器包装、自动上料设备的料道尺寸，料道宽度只要大于15mm就能顺利输送，不会出现卡滞问题。

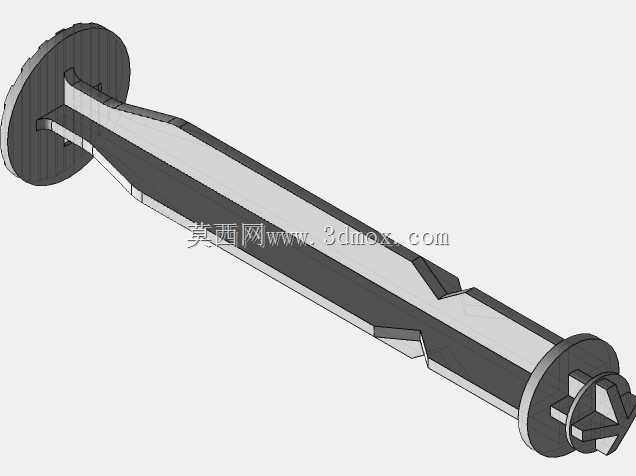

　　在设计细节上，筒体内壁的脱模斜度控制在0.5°以内，既满足注塑生产的脱模要求，也不会因为锥度过大导致活塞在不同位置的密封压力出现明显差异，保证从抽取到推送的整个行程中，推力保持均匀，不会出现卡顿或者推力突变的情况。推杆的截面设计为十字筋结构，在保证推杆轴向抗压强度的前提下，尽可能减少材料用量，十字筋的厚度设置为1.5mm，当推杆完全抽出到最大行程时，能够承受15N的轴向推力不会发生弯曲，满足正常使用时的施力需求。

　　针对不同场景的使用需求，该结构的尺寸链计算预留了足够的公差余量，筒体内径的尺寸公差控制在±0.05mm，活塞的尺寸公差控制在±0.03mm，即使不同批次的零件存在公差波动，也能保证密封性能与推送手感的一致性。比如在实验室微量移取场景中，操作人员可以通过缓慢推动推杆，实现0.1ml精度的液体滴加；在临床注射场景中，均匀的推力反馈可以帮助医护人员精准控制推药速度，避免推注速度过快给患者带来不适感；在工业点胶场景中，该结构可以适配自动化点胶设备的推杆驱动机构，实现胶水的定量输送，鲁尔接头也可以直接适配不同规格的点胶针头，不需要额外的转换接头。

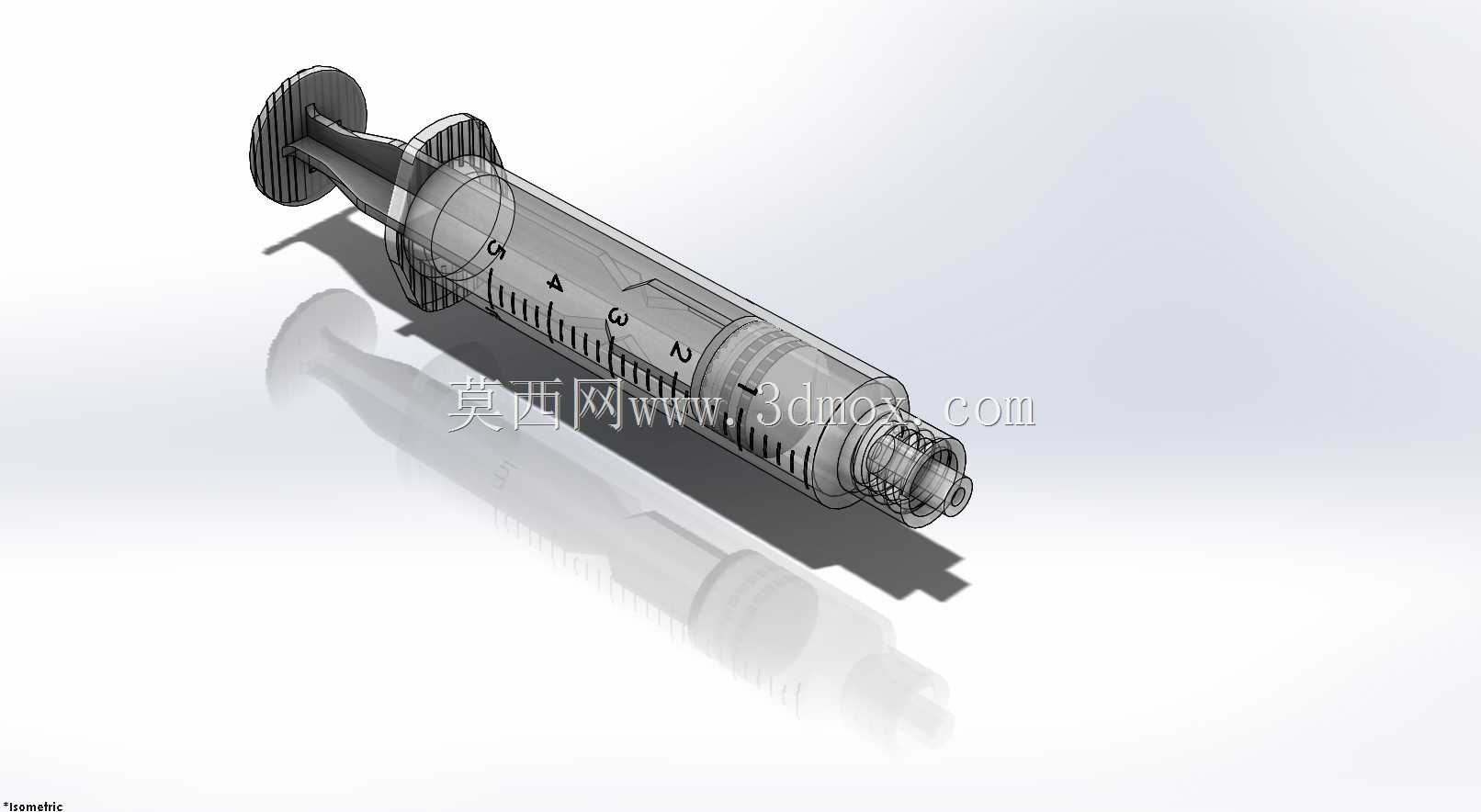

　　整个模型的结构完全还原实际量产的注射器结构，没有做简化处理，所有的圆角、筋位、卡扣结构都按照实际开模的要求设计，对于结构设计从业者来说，可以直接参考该模型的密封结构设计、尺寸公差分配、人机工程细节处理，应用到其他定量取液类器具的设计中；对于设备选型人员来说，该模型的外形尺寸、安装接口参数可以直接作为自动化装配、包装设备的设计输入，不需要再反复测绘实物尺寸。
