CR1620纽扣式锂电池三维结构设计

　　在做小型便携电子设备的结构选型时，纽扣电池的空间适配是经常要处理的细节，CR1620这款规格的纽扣锂电池，是很多低功耗便携设备里常用的供电方案，这次的三维结构建模，完全按照实物的装配边界做了还原，能直接给结构设计阶段做空间校核、装配干涉检查用。

　　先从实际应用场景来说，这类薄型纽扣电池的适配场景非常集中，最常见的是汽车遥控钥匙，很多家用车型的遥控钥匙因为要做轻薄的握持手感，内部留给电池的仓体厚度非常有限，CR1620的厚度刚好能卡在2mm的仓体深度里，不会出现电池顶到钥匙壳按键胶垫的问题；除此之外，桌面小型计算器、复古款胶片相机的测光模块、石英腕表的附加功能供电、小型手持打火机的点火模块、儿童玩具的声光小模块，还有很多主板上的CMOS备用供电位，也经常用到这个规格的电池，它的容量足够支撑低功耗设备连续工作数月到数年，不需要频繁更换。

　　从产品本身的功能特性来看，这款电池标称输出电压为3V直流，容量75mAh，属于锂锰体系的一次性纽扣电池，不存在记忆效应，自放电率极低，常温存放数年依然能保留大部分可用容量，很适合作为长期待机、不需要频繁充电的小型设备电源。电池的主体外壳采用镀镍钢材冲压成型，正极面是带标识的上壳，负极是底部的平直面，边缘通过卷边密封工艺把内部的电芯、隔膜、电解液完全封装在内部，不会出现漏液问题，外壳的镀镍层有不错的抗锈蚀能力，在常规温湿度的使用环境下，长期放置也不会出现表面氧化导致接触不良的问题。

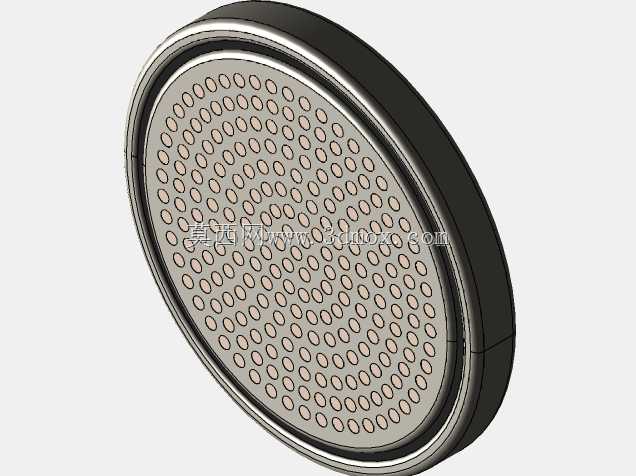

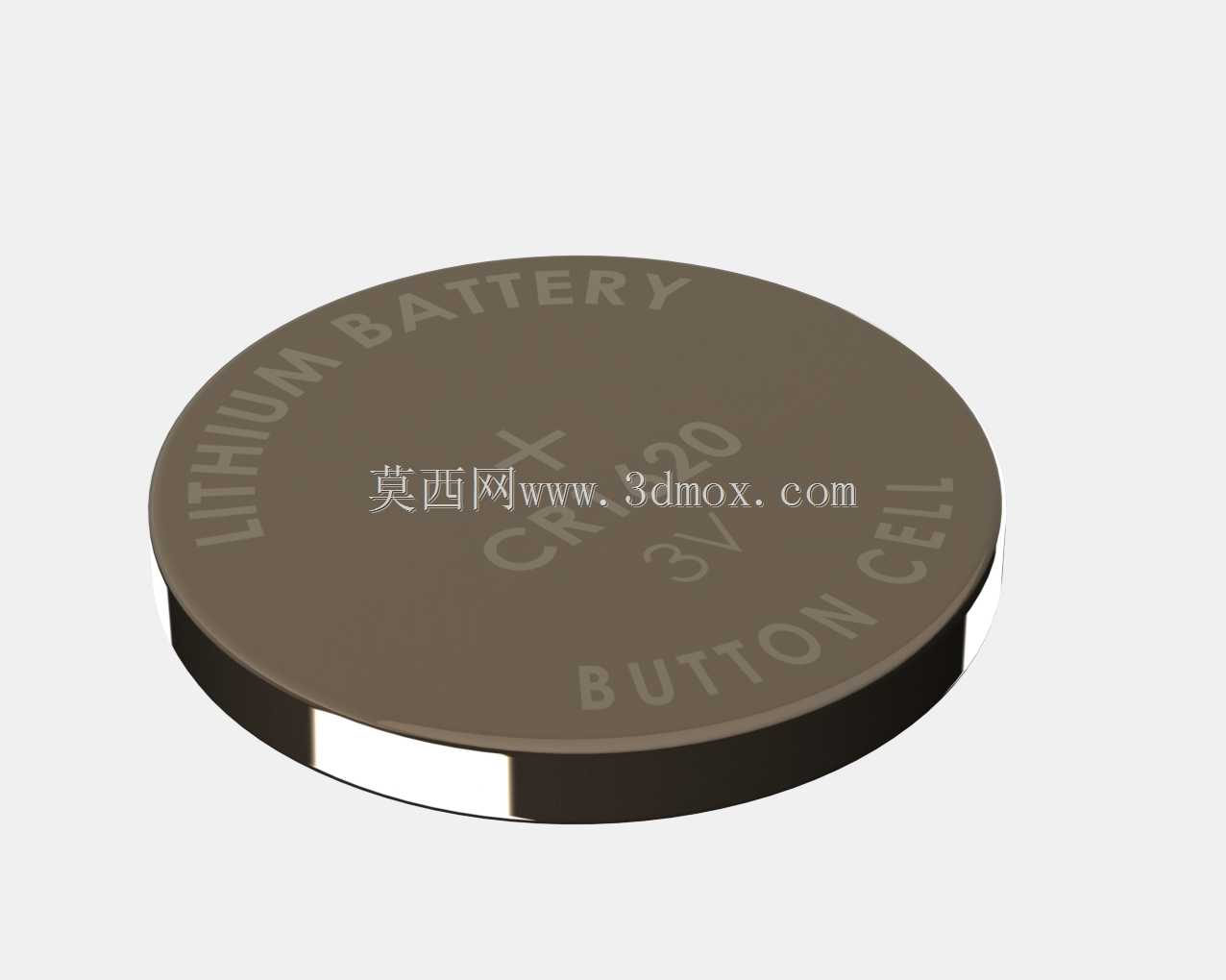

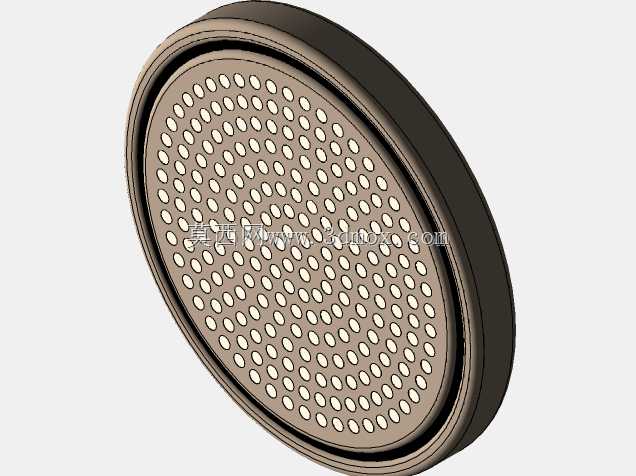

　　做这个三维模型的时候，首先考虑的是安装边界的准确性，电池的外径严格控制在16mm，整体厚度2mm，边缘的卷边圆角做了和实物一致的R角处理，不会因为模型边缘做的太尖锐，导致导入装配体做干涉检查的时候出现误报。模型还原了电池表面的极性标识、规格刻印的位置，在做产品外观渲染、内部结构展示的时候，能更贴近真实的装配效果，不会出现模型和实物外观差异太大的问题。建模的时候特意把电池的上下壳体做了独立的实体区分，要是后续需要做电池仓接触弹片的受力分析，也可以直接提取对应的接触面做仿真，不需要再重新拆分模型。

　　在结构设计的实际使用里，很多新手设计师容易在纽扣电池仓的设计上出问题，比如预留的电池间隙不合理，要么间隙太小电池装不进去，要么间隙太大电池在仓内晃动导致接触断电，这个模型的尺寸完全按照实物的公差上限做了还原，导入装配体之后，可以直接以这个模型为基准，设计电池仓的限位筋、接触弹片的位置：一般来说，电池径向预留0.1-0.2mm的装配间隙，轴向预留0.1mm的弹片压缩量就足够，既能保证电池可以顺利装入，也能让正负极弹片牢牢顶住电池的两个端面，避免设备跌落的时候出现瞬间断电的问题。另外要注意的是，这类纽扣电池的负极是整个底面和侧面壳体，设计弹片的时候不要让侧面的金属结构和周边的导电部件靠太近，避免出现短路的风险，模型里还原了侧面壳体的金属覆盖范围，刚好可以用来校核安全绝缘间隙。

　　还有个容易被忽略的点，就是电池的表面标识区域，很多设备会在电池仓盖的位置印上电池极性和规格标识，用这个三维模型做装配的时候，可以直接对照模型上的标识位置，调整仓盖印刷的位置和方向，避免出现标识和实际电池安装方向不匹配的问题，减少后期开模之后的标识修改成本。对于做电子小产品开发的结构工程师来说，一个尺寸精准的电池模型，能在方案阶段就把内部堆叠的空间算准，不用等到打样之后才发现电池位留的不对，导致整个壳体模具要修改，能省不少试错的时间成本。

　　另外在做设备的维护性设计的时候，也可以用这个模型模拟电池的更换路径，确认电池仓的开口大小是否足够手指或者辅助工具把电池抠出来，不会出现电池装进去之后取不出来的问题。比如很多车钥匙的电池仓会在侧面留一个小的缺口，刚好可以用硬币或者指甲把电池撬出来，这个缺口的位置和深度，就可以结合电池的厚度来设计，缺口深度一般做到0.5mm左右就足够，既不会破坏壳体的整体强度，也能方便用户更换电池。

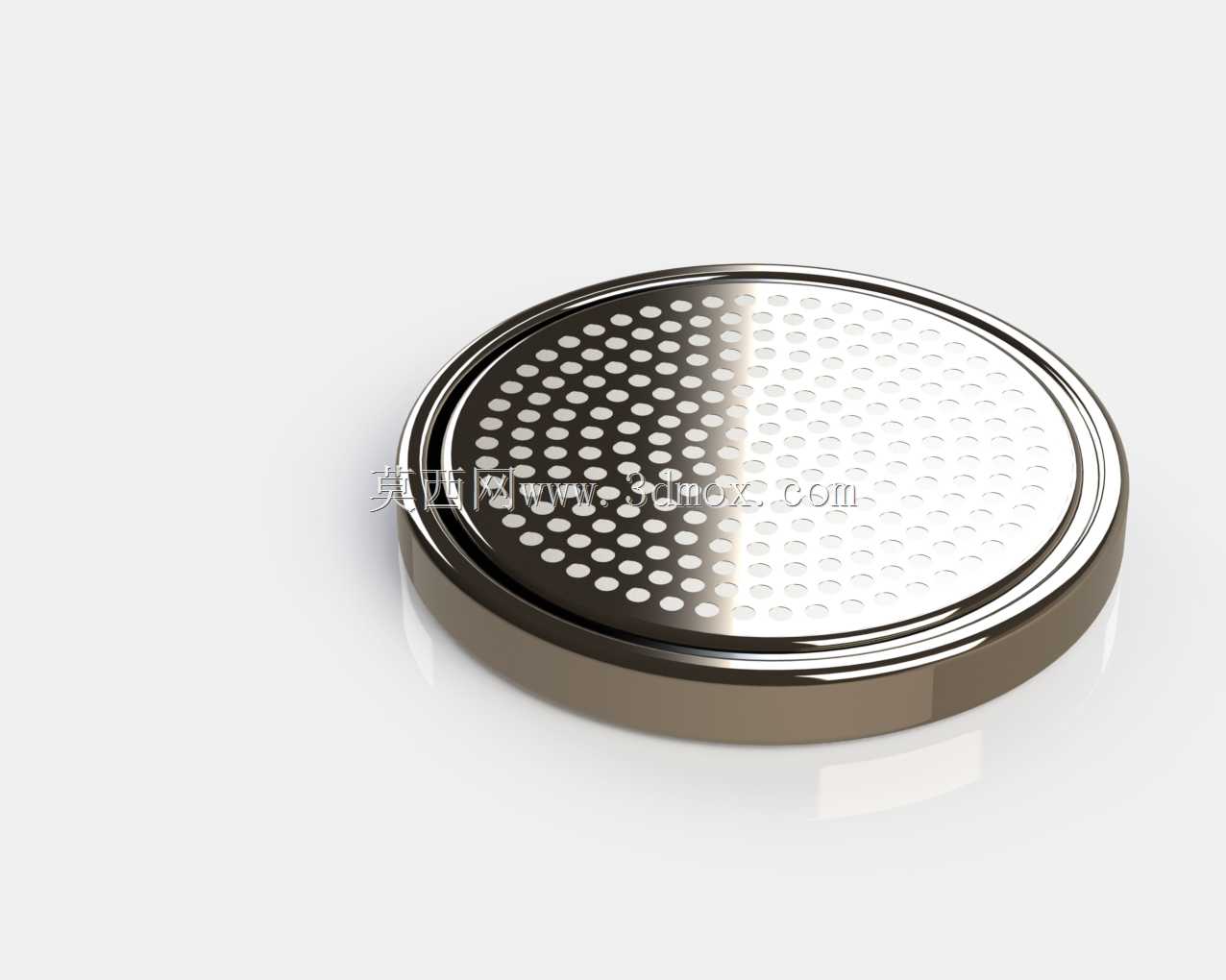

　　从建模的细节处理来说，模型没有做过度的细节简化，卷边位置的微小凸起、表面印刷标识的浅浮雕效果都做了还原，不管是用来做产品爆炸图渲染，还是做内部结构的剖面展示，都能达到足够的真实度，不会因为模型太粗糙影响整体的展示效果。同时模型的实体数量做了优化，不会因为细节太多导致整个装配体文件过大，拖慢建模软件的运行速度，适合在各种三维设计软件里直接导入使用。
