蓄电池固定压紧支架钣金结构

　　蓄电池支架是车载电源、工业备电柜、通信基站电源仓以及小型柴油发电机组里常见的压紧固定件，核心作用是把铅酸蓄电池本体牢牢约束在安装托盘上，避免车辆行驶振动、设备搬运冲击或者机组运行抖动过程中电池出现窜动、倾翻，进而拉断极柱连接线、磨破电池外壳造成漏液或者短路风险。这类支架在实际装机场景里并不承担电池的全部承重，电池自重主要由下方的金属托盘或者设备底板承载，支架本体只提供向下的预紧压力以及侧向的位移约束，因此结构设计不需要做厚重的铸造成型，采用薄钢板冲压折弯即可满足使用强度，加工成本低、成型效率高，也方便后期装机时的弯折调整与备件替换。

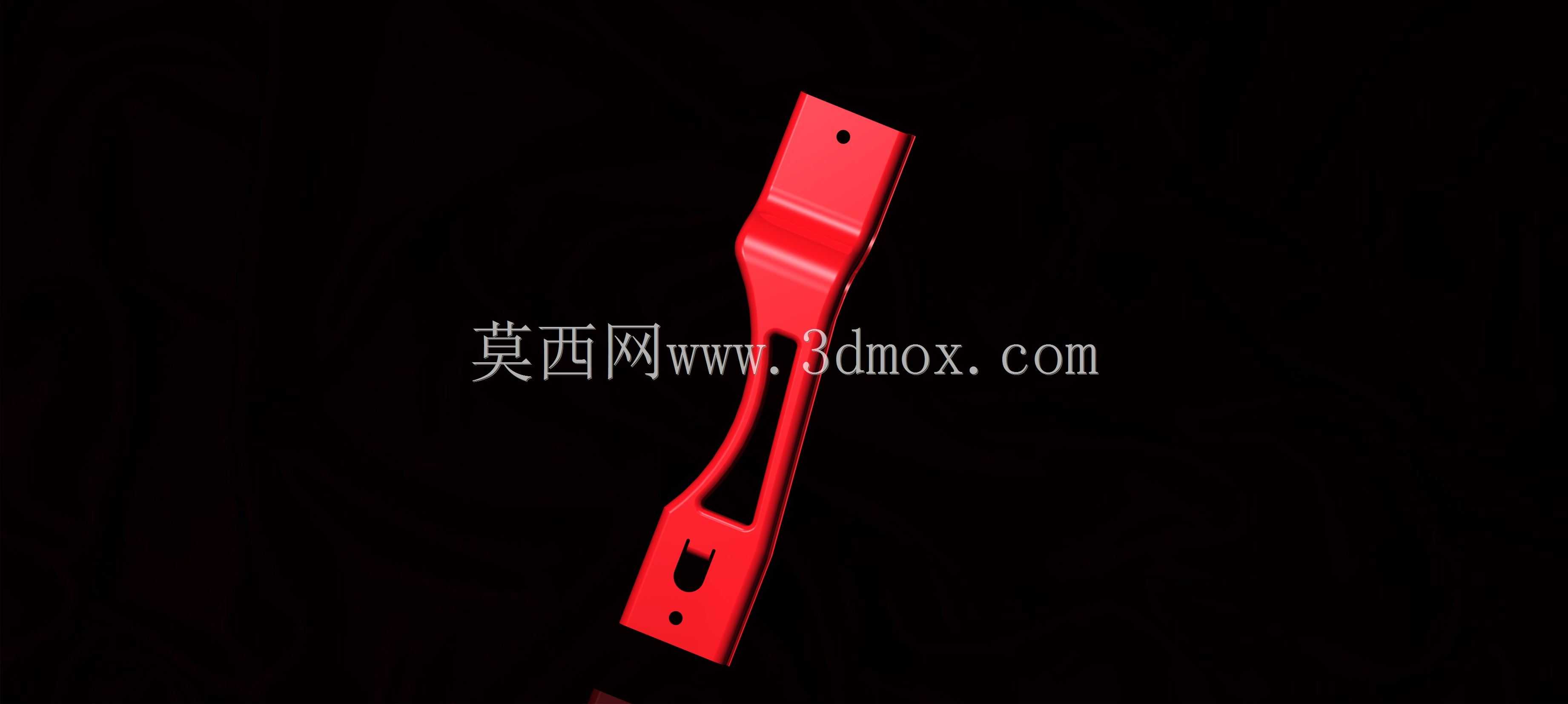

　　从结构形态来看，该支架为长条形变截面钣金件，整体沿长度方向呈现两端平直、中段内凹收窄的造型。上端安装段为平直矩形板面，板面开设圆形通孔，用于穿过固定螺栓或者焊接挂钩，和电池托盘一侧的铰接座、挂钩立柱形成连接；下端安装段同样为平直板面，除了开设对应的螺栓过孔之外，还冲压出U型开口卡槽，这个卡槽可以直接卡入托盘侧方的焊接螺柱，装配时不需要完全拧下螺母，只需松开螺母将支架卡槽横向推入螺柱，再向下压紧电池顶面后锁紧螺母即可，大幅缩减装配工位的操作时间，在整车流水线批量装配场景下能有效减少工人的操作步骤。中段的内凹镂空区域一方面是为了避让蓄电池顶面的凸起注液盖、端子护罩以及出厂刻印标识，避免支架压紧时直接压在脆弱的塑料盖体上造成盖板开裂，另一方面通过长条形镂空去除中间冗余材料，在不明显降低整体抗弯截面模量的前提下减轻零件自重，同时镂空形成的两条纵向加强筋边，在钢板折弯后自然形成竖向的抗弯棱线，让长条支架在承受螺栓预紧力时不容易发生侧向弯折。

　　设计这类支架时首先要核对的就是安装边界尺寸：支架总长度需要匹配对应蓄电池的顶面高度，保证支架横跨电池顶面后，两端的安装孔位能够刚好对齐托盘两侧的固定点，既不能长度过短导致支架悬空无法挂接，也不能长度过长导致支架无法张紧、出现松旷间隙。宽度方向上，上端和下端的平直段宽度要满足螺栓孔的边距要求，通常孔中心到板材边缘的距离要大于1.5倍螺栓直径，避免锁紧螺母时板材孔位处出现撕裂；中段收窄后的腹板宽度要兼顾避让空间和结构强度，不能为了过度减重把腹板宽度压得过窄，否则在车辆长期颠簸的交变载荷下，腹板位置容易出现疲劳裂纹。板材厚度的选取通常根据电池重量确定，普通乘用车60Ah上下的铅酸电池，采用1.5mm到2mm厚度的冷轧钢板即可满足强度要求，重型商用车大容量双电池配置则可以提升到2.5mm厚度，成型后整体做喷塑或者电泳涂装处理，图中所示的红色外观就是喷塑后的防护层，能够抵御电池仓内的潮湿空气、少量酸雾侵蚀，避免长期使用后出现锈蚀断裂。

　　折弯工艺上，支架两端和中段衔接的位置采用平滑过渡的压弯造型，没有尖锐的直角转折，一方面避免应力集中在折弯线位置，另一方面平滑的曲面可以让支架压紧电池顶面时，接触位置更好地贴合电池外壳的圆弧过渡面，不会出现局部点接触压裂塑料壳体的问题。实际装配中，支架和电池顶面之间通常还会加装一块橡胶压垫，橡胶垫可以补偿电池外壳的尺寸公差，同时吸收振动能量，避免金属支架和硬塑料电池壳直接刚性接触产生异响。建模过程中需要重点还原钣金件的折弯内R角、板材等厚特征、开孔的冲裁边缘以及卡槽的开口形态，不能把支架建为等截面实体，否则后续展开生成钣金下料图纸时会出现尺寸偏差，也无法准确模拟折弯工序的成型可行性。在通信基站的壁挂电源柜里，这类支架还会配合绝缘垫片使用，避免金属支架意外接触电池端子造成接地短路，结构上的镂空设计也方便运维人员不用完全拆除支架，只需松开一端螺母即可翻转支架，完成电池电压检测、补液或者更换作业，适配多场景下的装维需求。
