跨音速风洞试验段结构设计方案

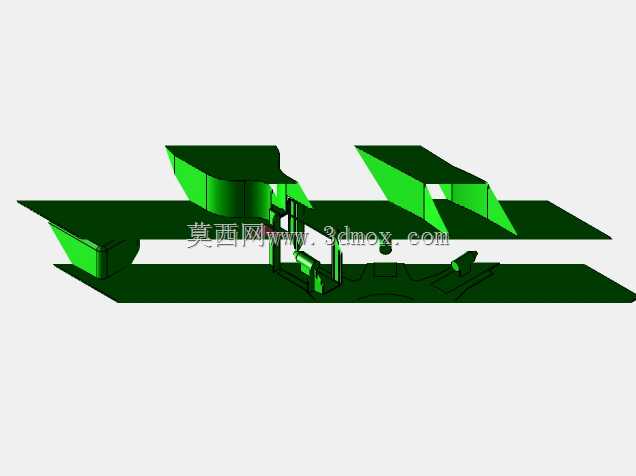

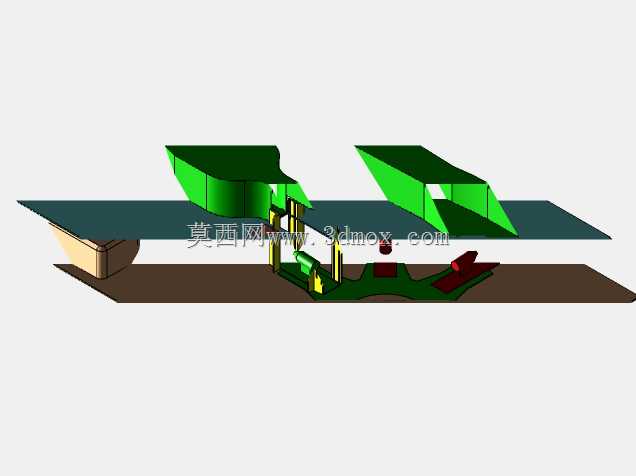

　　跨音速风洞试验段是航空航天气动性能验证环节的核心承载结构，主要承担飞行器缩比模型、翼型构件、机载外挂部件在马赫数0.8-1.2区间的流场模拟测试任务，在飞行器型号研发、高速载具气动优化、高速列车头型选型等场景中是不可或缺的试验载体。该试验段的流道内壁全程做连续平滑过渡处理，避免截面突变引发的局部激波反射干扰测试区流场品质，观察窗采用与内壁齐平的嵌入式安装设计，窗面与流道壁面的阶差控制在0.02mm以内，防止台阶扰流在测试段内产生额外的湍流脉动，影响气动参数采集精度。试验段的侧壁预留了标准化的模型安装接口，接口的安装基准面与流道轴线的垂直度公差控制在0.01mm/100mm范围内，可适配不同支撑形式的测试模型，包括腹撑、尾撑、

　　壁撑等多种安装方式，接口处设计了可快速更换的密封压板，更换模型支撑组件时无需拆解整段流道结构，大幅压缩试验准备的辅助时长。从流道设计逻辑来看，该试验段的进出口截面做了专门的收缩-扩张匹配设计，入口段与上游稳定段的连接法兰采用止口定位结构，保证流道对接的同轴度，出口段与下游扩散段的衔接处设置了可调式节流缝隙，可根据试验马赫数的需求微调节流开度，抑制试验段内的激波振荡现象，让测试区的流场马赫数偏差控制在±0.005以内，满足高精度气动测试的流场品质要求。试验段的主体框架采用分段式拼接结构，每段壁板都设置了加强筋布局，在承受1.5倍最大运行压差的工况下，壁板的最大变形量不超过0.05mm，避免壁面形变改变流道实际截面尺寸，

　　导致流场校准参数失效。壁板上预留了多组传感器安装孔位，孔位的位置精度控制在±0.1mm以内，可兼容压力传感器、温度传感器、流场测速探头的安装需求，所有孔位在不安装传感器时都配有齐平式堵塞，保证内壁面的连续性。在安装边界层面，该试验段的底部设置了三组可调式支撑脚座，脚座的水平调节行程为±50mm，高度调节行程为±30mm，可适配不同安装基础的水平度偏差，支撑脚座与地面基础的连接采用预埋螺栓固定，可承受试验过程中气流脉动产生的动载荷，避免试验段整体出现位移或振动。试验段的侧壁观察窗采用高强度透光材料制作，可承受试验段内外的最大压差，同时满足光学测速设备、流场显示设备的光路穿透需求，观察窗的密封结构采用双重密封圈设计，

　　在最高运行压力下无泄漏，保证流道内的压力稳定。该试验段还集成了模型姿态调整机构的安装空间，机构安装位与流道内部完全隔离，通过密封传动轴与内部的模型支撑结构连接，可在试验过程中远程调整模型的攻角、侧滑角，调整过程中不会破坏流道的密封性能，也不会引入额外的流场干扰。流道内壁的表面粗糙度控制在Ra0.8以下，减少壁面摩擦对附面层发展的影响，让测试区的附面层厚度控制在设计范围内，保证模型测试区域的流场均匀性符合试验标准要求。在实际使用过程中，该试验段可配合上游的气源系统、下游的抽气系统，实现跨音速区间的连续流场调节，能够完成翼型升阻特性测试、飞行器部件激波位置测量、外挂物分离流场模拟、高速载具气动噪声源定位等多种试验任务，其结构设计充分考虑了试验操作的便捷性、流场品质的稳定性、结构强度的可靠性，能够覆盖多数跨音速气动试验的使用需求，为高速载具的气动性能优化提供可靠的试验硬件支撑。
