跨音速风洞试验段作为气动性能验证的核心承载结构,主要服务于航空航天飞行器跨音速飞行工况下的流场特性测试、气动载荷标定、翼型效率验证等场景,是飞行器从设计方案到实物落地过程中不可或缺的试验载体,同时也可应用于高速轨道交通载具、高性能竞速装备的跨音速区间气动优化测试,能够在地面环境下复现0.8-1.2马赫区间的气流流动状态,获取真实飞行条件下难以采集的连续流场数据。
该试验段的核心功能是为测试件提供均匀、稳定、湍流度可控的跨音速流场环境,结构上采用开闭混合式流道设计,侧壁预留多组光学观察窗口,可兼容纹影仪、粒子图像测速系统等非接触式流场观测设备的安装需求,窗口的密封结构采用阶梯式压紧设计,可承受试验过程中流道内外的压差载荷,避免气流泄漏影响流场均匀性。试验段的上下壁板设计为可调式孔壁结构,开孔率可根据试验马赫数进行无级调节,能够有效降低跨音速区间常见的壁面干扰效应,减少试验段壅塞、激波反射等问题对测试数据的干扰,壁板的调节机构采用直线导轨导向、伺服推杆驱动,调节精度可控制在0.1mm以内,保证不同工况下壁板型面的连续性。
从设计思路层面,该试验段的结构设计优先保障流场品质,整体流道沿气流方向采用微扩型面设计,扩开角度控制在0.3度以内,抵消边界层增厚带来的流道有效截面积损失,保证试验核心区的马赫数偏差不超过0.005。试验段的入口段设置有多层整流装置,包括蜂窝器、阻尼网、拐角导流片延伸段,能够对上游来流进行充分整流,降低来流湍流度,将试验核心区的湍流度控制在0.2%以下,满足高精度气动测试的要求。测试件安装支架采用腹撑+尾撑组合式接口设计,可根据不同测试件的尺寸、重量、测试需求选择对应的支撑方式,支架本身采用流线型修型设计,尽可能降低支撑结构对测试件周围流场的干扰,支架的安装座设置有六自由度调节机构,可实现测试件迎角、侧滑角的精准调节,调节范围覆盖-15度到30度的常用测试迎角区间,角度控制精度可达0.01度。

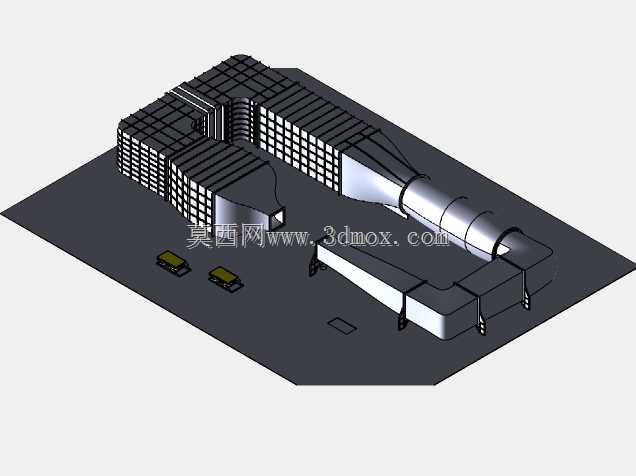

外形尺寸与安装边界方面,该试验段整体为长方体箱型焊接结构,主体框架采用高强度低合金钢板焊接成型,焊后进行整体去应力处理,避免长期使用过程中结构变形影响流道型面精度,流道的有效截面尺寸为1.2m×1.2m,可容纳最大翼展1m的测试模型开展试验,试验段整体长度为4.8m,沿气流方向依次分为入口整流段、观察测试段、模型安装段、出口过渡段四个功能区段,各段之间采用法兰螺栓连接,法兰密封面采用环形硅橡胶密封圈,可承受最高0.4MPa的压差载荷。安装边界上,试验段底部设置有8组可调式减震垫铁,可对试验段的水平度进行精细调节,调节完成后通过地脚螺栓与地面基础刚性连接,避免高速气流冲击下结构产生振动影响测试精度;试验段侧壁预留有标准的传感器安装接口,可直接接入压力传感器、温度传感器、天平数据采集系统,接口采用统一的M20×1.5螺纹规格,兼容行业内通用的测试传感器安装需求。
在结构细节设计上,试验段的内壁面整体做抛光处理,表面粗糙度控制在Ra0.8以下,减少壁面摩擦阻力对流场的影响,所有内壁面的拼接缝隙均做打胶刮平处理,避免台阶、缝隙产生的附加湍流。针对跨音速试验过程中常见的激波振荡问题,试验段的出口位置设置有可调式节流阀,可根据试验马赫数调节节流面积,匹配风洞主回路的压力特性,稳定试验段内的流场压力,避免激波在试验段内来回振荡导致测试数据失真。试验段还预留了模型投放机构的安装接口,可支持多模型对比试验、动态投放试验等特殊测试需求,接口的承载能力可达500kg,可满足大尺寸重型测试模型的安装要求。
