轮式微型农业移栽作业机器人结构

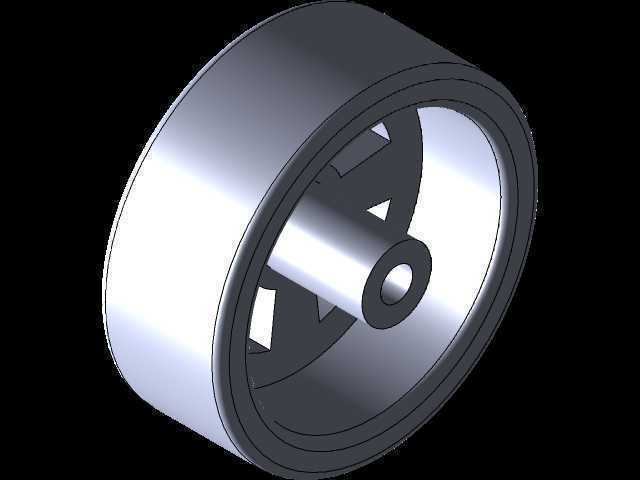

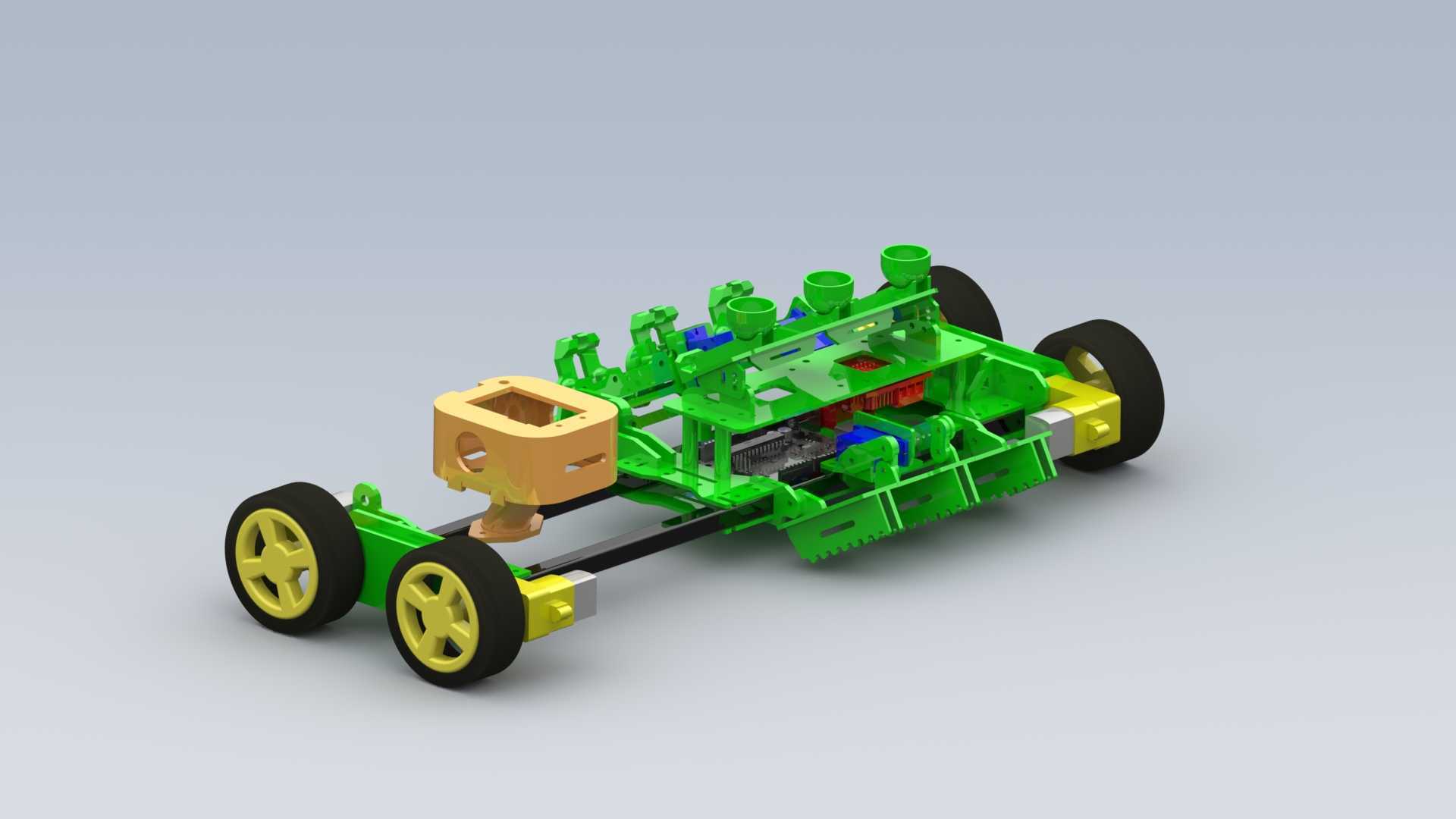

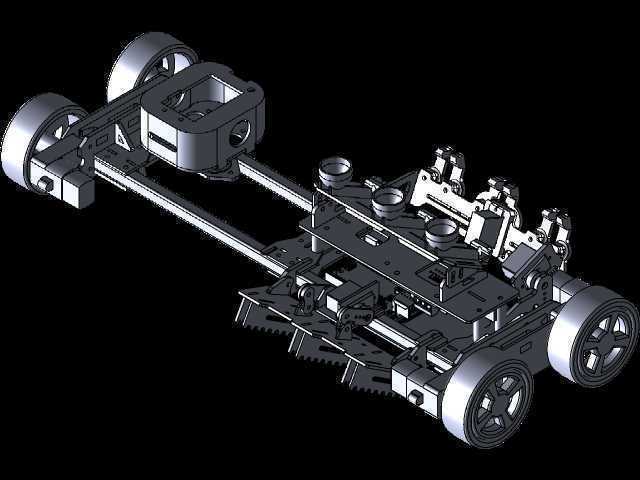

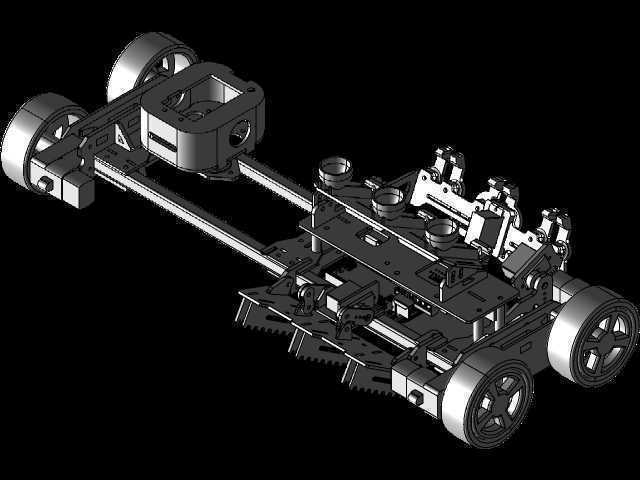

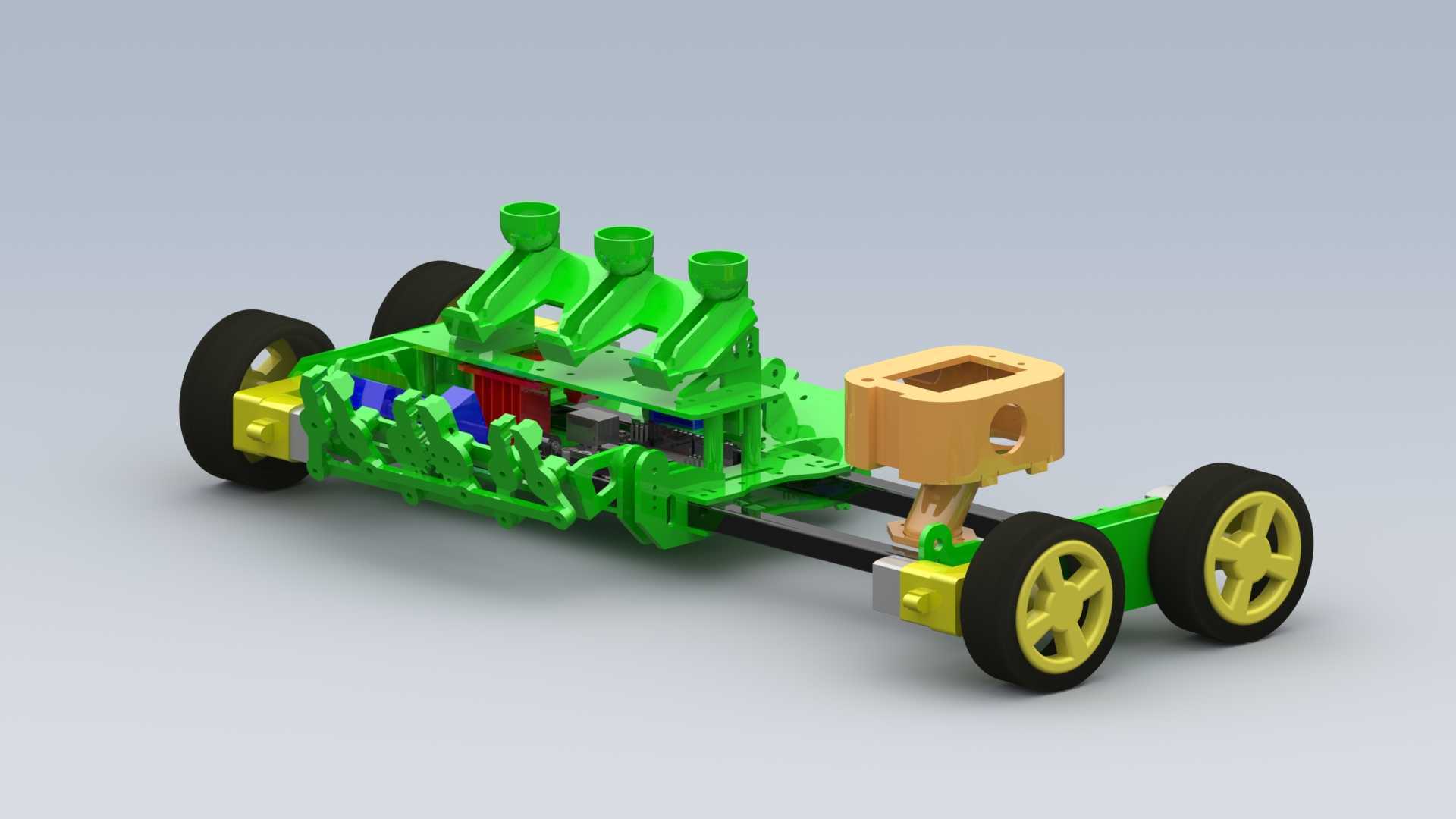

　　这款轮式微型移栽作业设备，主要面向设施农业场景下的穴盘苗移栽作业需求，适配大棚内窄垄作业的空间限制，可在垄距较窄的蔬菜、花卉种植区域完成自主走行与秧苗移栽动作，替代人工完成重复度高、弯腰频次大的移栽工序，降低设施农业生产的人力投入强度。从结构布局来看，整机采用四轮走行底盘架构，前后轮均采用橡胶材质胎面搭配硬质轮毂的设计，轮距参数匹配常规设施农业的垄沟宽度，底盘离地间隙经过针对性调校，既可以避免作业过程中底盘剐蹭垄面覆土，也能保证在不平整的棚内土地上走行时的稳定性，不会因地面起伏出现侧倾或卡滞。底盘前部设置的块状安装基座，可根据作业需求快速更换不同功能的附属部件，比如覆土压轮、导向触头等，基座采用快装式定位结构，

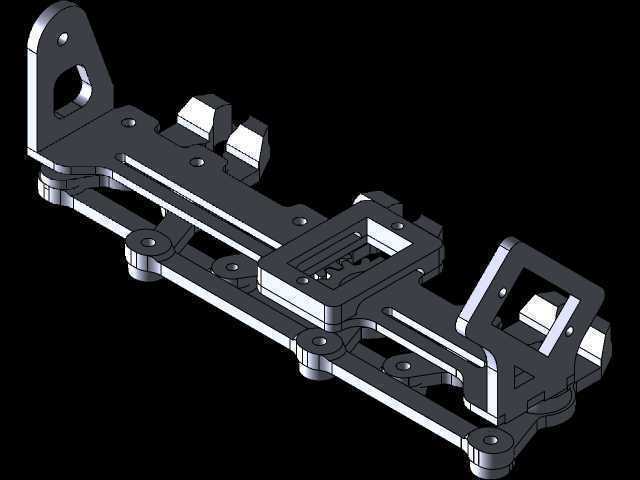

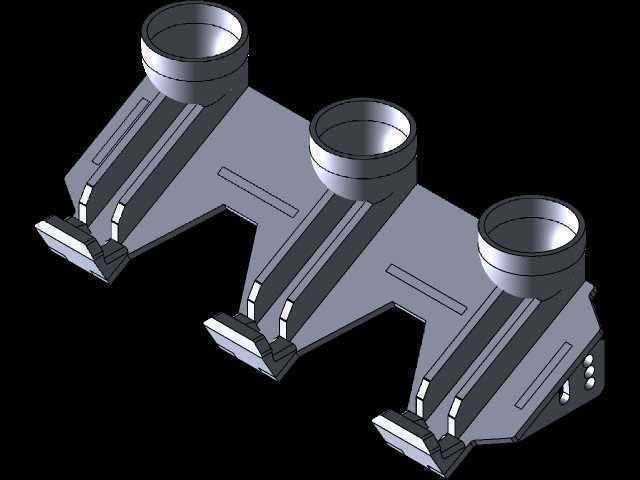

　　更换配件时无需拆解底盘主框架，仅通过定位销与紧固螺栓即可完成固定，适配不同品类作物的移栽农艺要求。中部的主承载框架采用分层式布局，上层预留的多个杯状安装位是秧苗承载座，可直接放置带土坨的穴盘苗，每个承载座下方对应独立的导苗通道，秧苗放入后可顺着通道落入下方的开沟机构开出的栽植沟内；下层框架内集成了走行驱动、传动组件以及作业执行机构的动力传递部件，所有传动部件均做了半封闭防护，避免作业过程中泥土、作物碎屑卷入传动间隙造成卡滞。底盘后部集成的开沟与扶土机构，与走行动作做了同步联动设计，设备向前走行时，开沟器先在垄面开出指定深度的栽植沟，导苗通道将秧苗送入沟内后，两侧的扶土板会将沟边的覆土推回秧苗根部，完成初步的覆土固定，

　　整套动作无需额外人工干预，走行速度与作业节拍可根据秧苗品类、土壤条件做对应调整。设计过程中，针对设施农业内的转向需求，底盘的转向机构做了小半径优化，最小转弯半径可适配大棚内的端头转向空间，无需额外预留过宽的转向过道，提升棚内种植面积的利用率。走行轮的轮毂采用轻量化硬质材质，在保证结构强度的前提下降低整机自重，避免轮体压坏垄面或者压实栽植沟周边的土壤，影响秧苗后期的根系生长。整机的所有外露结构件均做了圆角处理，避免作业过程中剐蹭棚膜或者作物茎叶，部件之间的安装间隙均预留了足够的泥土堆积余量，不会因为少量泥土附着就出现动作卡滞。从安装边界来看，整机宽度控制在常规窄垄的可通行范围内，长度方向的布局不会因为搭载秧苗承载座出现过长的前后悬，

　　在坡度过小的棚内坡地作业时也不会出现翘头问题。各个功能模块之间采用模块化拆分设计，走行模块、栽插模块、承载模块均可独立拆解，后期维护时可单独更换故障部件，无需整体拆解设备，降低田间维护的难度。针对移栽作业的实际工况，导苗通道的内壁做了光滑处理，避免带土坨的秧苗在下落过程中出现卡滞，通道的倾斜角度经过反复调校，保证秧苗落入沟内时保持直立状态，不会出现倒伏或者栽植深度不一致的问题。扶土板的角度可根据土壤松软度做调整，土壤偏黏重时调大扶土板的开合角度，避免黏土堆积在板件表面影响覆土效果；土壤偏沙性时调小角度，保证覆土量足够固定秧苗根部。
