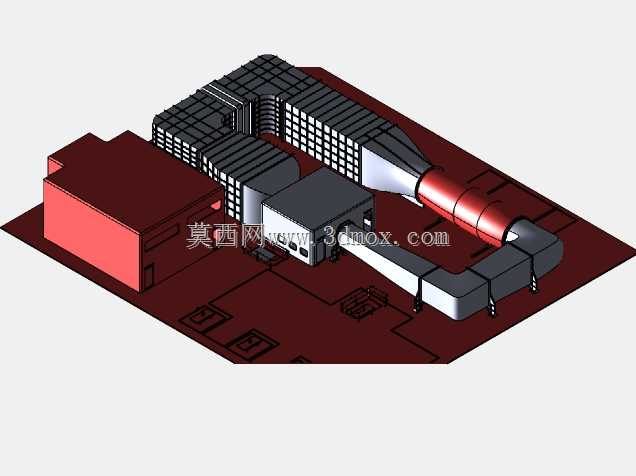

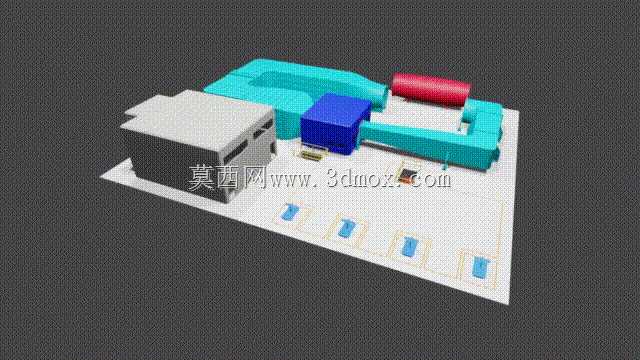

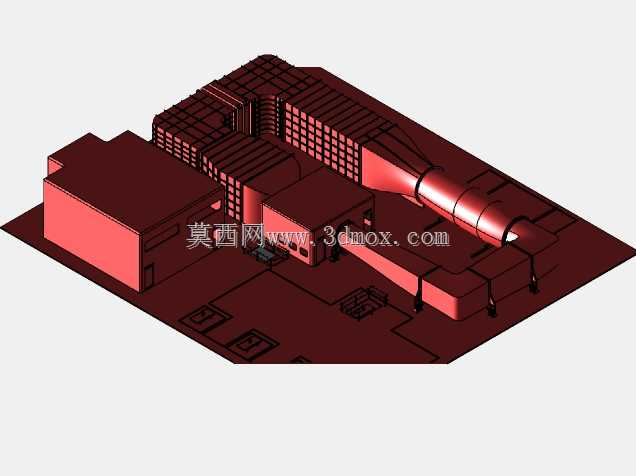

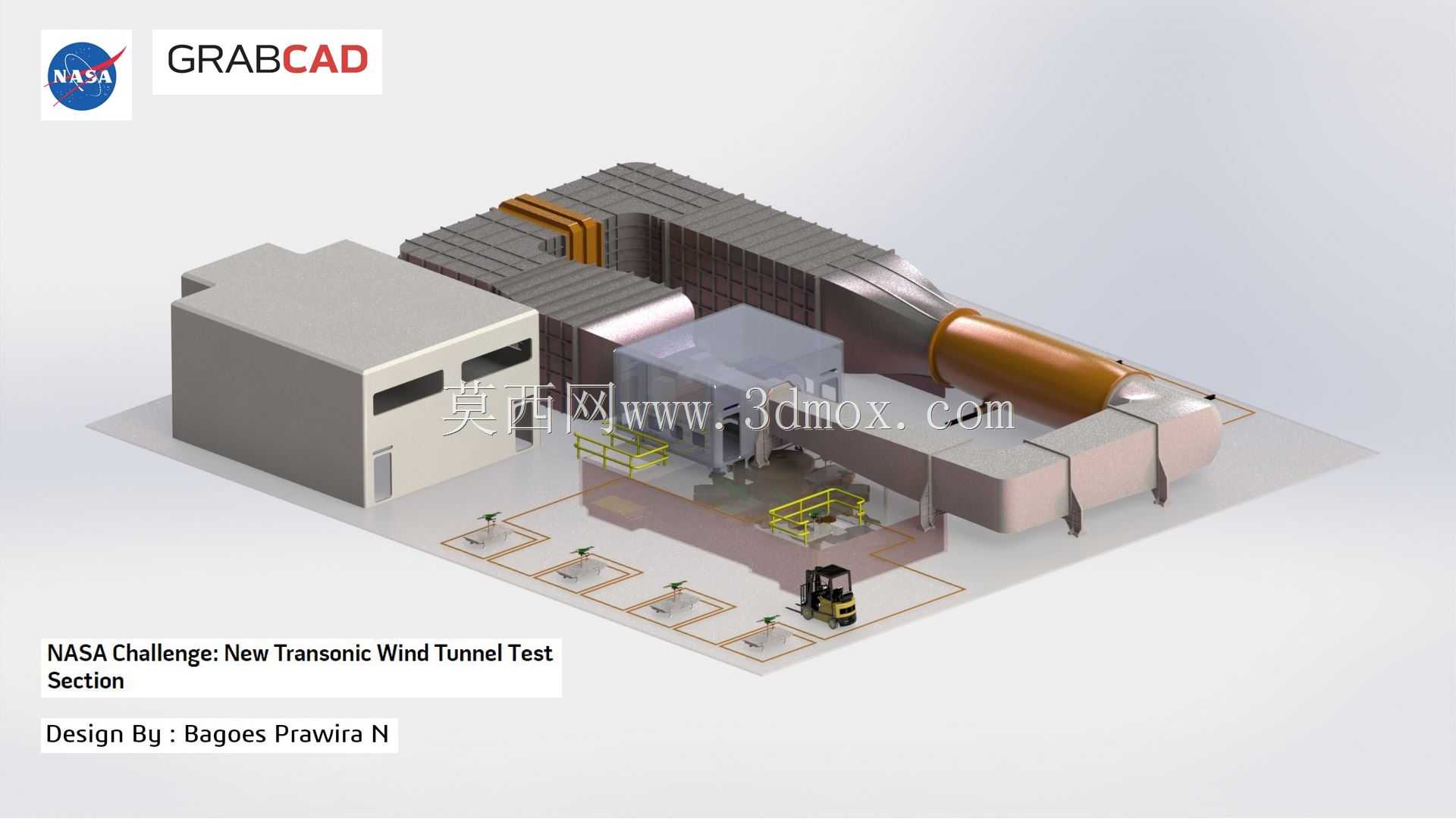

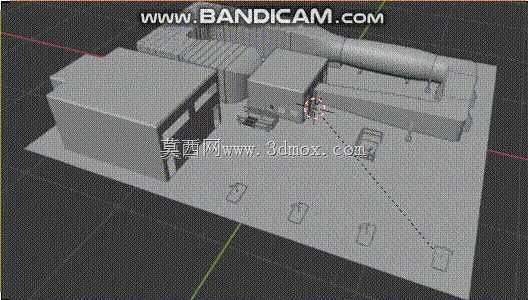

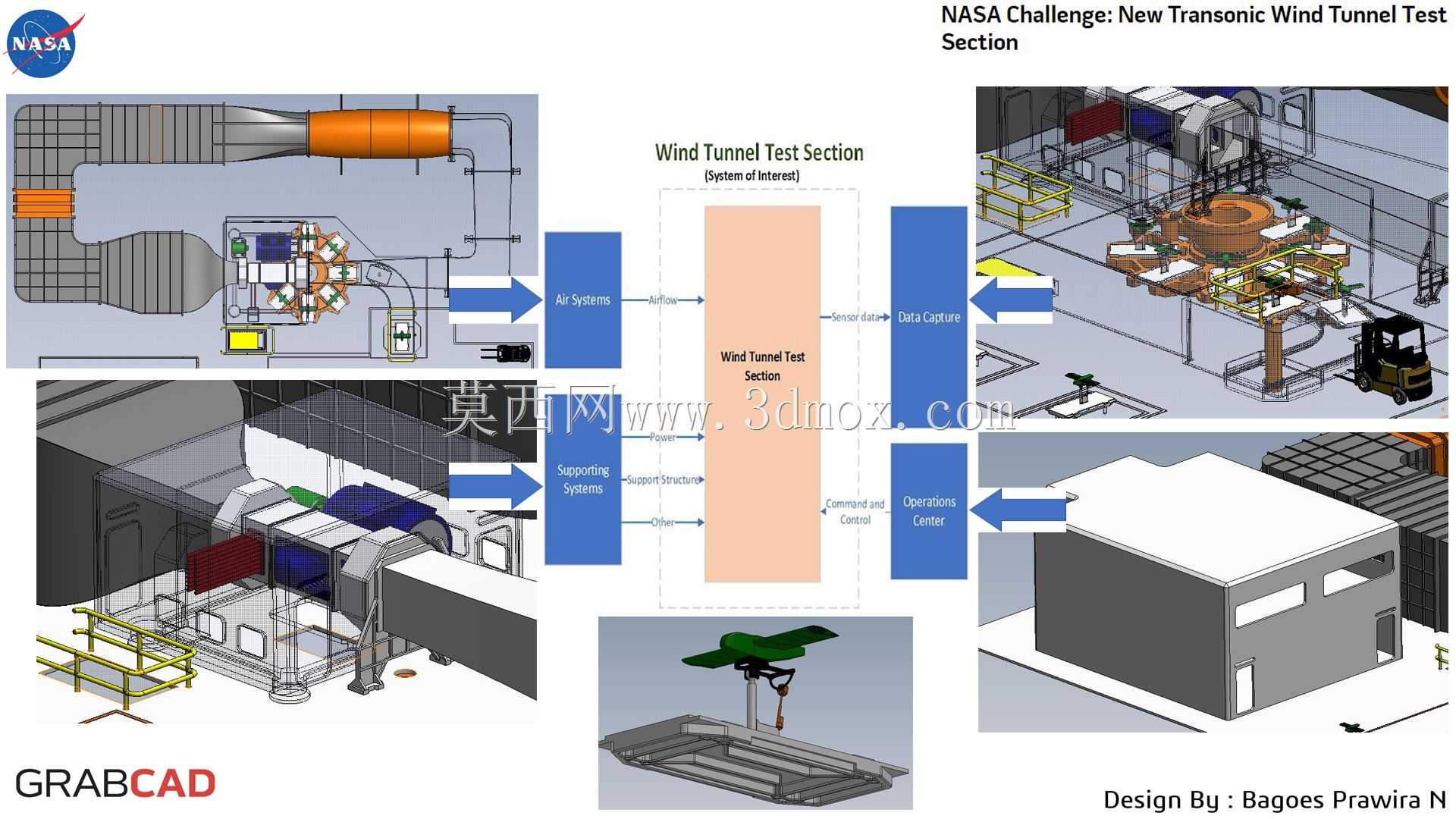

NASA跨音速风洞试验段机构概念设计方案

　　这套跨音速风洞试验段的三维结构方案，核心服务于航空航天领域的亚跨超流场校测、飞行器缩比模型气动特性试验场景，是风洞系统中直接完成试验件安装、流场参数采集、试验工况模拟的核心功能段，区别于常规低速风洞的直连式试验段，该方案针对跨音速区间的流场均匀性控制、激波干扰抑制做了针对性的结构布局设计。从实际工程用途来看，该试验段可承接飞行器翼型、全机缩比模型、航空发动机进气道部件的气动性能测试，能够模拟0.6-1.3马赫区间的来流条件，配套的流场采集接口可接入压力传感器、粒子图像测速系统、光学纹影设备，完成模型表面压力分布、尾流场结构、激波位置与强度的定量测量，为气动外形优化、飞行包线边界校核提供实测数据支撑。功能特性层面，

　　整套机构采用模块化分段设计，沿气流方向依次划分进气稳定段、试验舱段、扩压段、引射段四个核心功能区，进气稳定段内置多层整流网与蜂窝器，可将上游来流的湍流度降低至0.2%以下，保证试验段入口流场的速度均匀性偏差控制在1%以内；试验舱段采用大尺寸透明观察窗设计，预留了光学测试设备的安装法兰与走线通道，侧壁配备可调节的模型支撑机构，可实现试验件的迎角、侧滑角连续可调，调节范围覆盖-15°到+30°，满足不同姿态下的气动试验需求；扩压段采用渐变扩压比设计，可将试验段出口的高速气流逐步减速升压，降低下游引射系统的功率损耗，减少风洞运行的能耗。设计思路上，方案充分考虑了跨音速风洞运行时的结构受力与振动抑制需求，试验段主体承力框架采用型钢焊接结构，

　　内壁做抛光处理以降低壁面摩擦阻力，壁面边界层控制采用开槽抽吸结构，通过侧壁的抽吸槽将发展过厚的边界层引出，避免边界层增厚导致的试验段有效流通面积缩小、流场畸变问题；配套的涡轮风扇动力单元采用多级轴流布局，与风洞主体采用柔性连接结构，隔离动力单元运行时的振动传递到试验舱段，避免振动影响光学测试设备的测量精度；辅助配套的液压剪式升降平台，主要用于试验件的转运与安装对位，可将重达数吨的缩比模型与安装支架举升至试验舱中心高度，配合侧边的导轨实现精准对位，降低大尺寸试验件的安装难度，配套的转运叉车可完成试验件在准备工位与试验工位之间的转运，适配试验段的快开舱门结构，可缩短试验件更换的准备周期。外形尺寸与安装边界方面，

　　整套试验段主体沿气流方向的总长度根据试验段口径做匹配设计，试验段有效测试截面为正方形截面，截面尺寸可根据测试需求适配不同量级的缩比模型，主体安装时需保证整体水平度偏差不超过0.5mm/m，避免气流通道出现台阶导致的流场扰动；设备安装基础需做隔振处理，预留动力管线、抽吸管路、测试线缆的铺设通道，观察窗位置需预留足够的光学设备安装空间，保证纹影仪、高速相机等设备的光路无遮挡；试验段周边需预留不小于2m的操作维护空间，方便试验人员完成模型安装、设备调试、日常维护作业，液压升降平台的安装位置需与试验段舱门位置精准对齐，举升行程上限需与试验舱中心高度匹配，下降最低高度需适配厂区转运通道的通行高度要求，保证试验件转运过程无干涉。整套结构方案在设计时同步考虑了后续的功能拓展性，试验段的法兰连接结构可适配不同类型的模型支撑机构，可根据试验需求更换尾撑、腹撑、半模支撑等不同支撑方式，满足不同类型试验件的测试需求，壁面的预留接口可拓展加装声学测试阵列、温度场测量系统，拓展风洞的多参数测试能力。
