适配N20减速电机的43mm直径驱动车轮

项目分类:通用机械零部件 发布时间:2022-01-29 ID:522970
  • 适配N20减速电机的43mm直径驱动车轮
  • 适配N20减速电机的43mm直径驱动车轮
  • 适配N20减速电机的43mm直径驱动车轮
  • 适配N20减速电机的43mm直径驱动车轮
  • 适配N20减速电机的43mm直径驱动车轮
  • 适配N20减速电机的43mm直径驱动车轮
  • 适配N20减速电机的43mm直径驱动车轮

  做小型智能移动载具开发的工程师,大概率都接触过N20系列减速电机,这类电机体积小、输出扭矩适配轻载场景,在桌面级机器人、小型AGV、科教实验装置里的应用占比极高,但配套行走轮的选型往往容易踩坑——要么轮径和电机输出轴不匹配,要么轮胎抓地力不足在光滑台面打滑,要么轮毂和轴的配合间隙过大导致行走偏摆,这款直径43mm的配套车轮,就是针对N20齿轮箱输出特性做的定向适配设计。

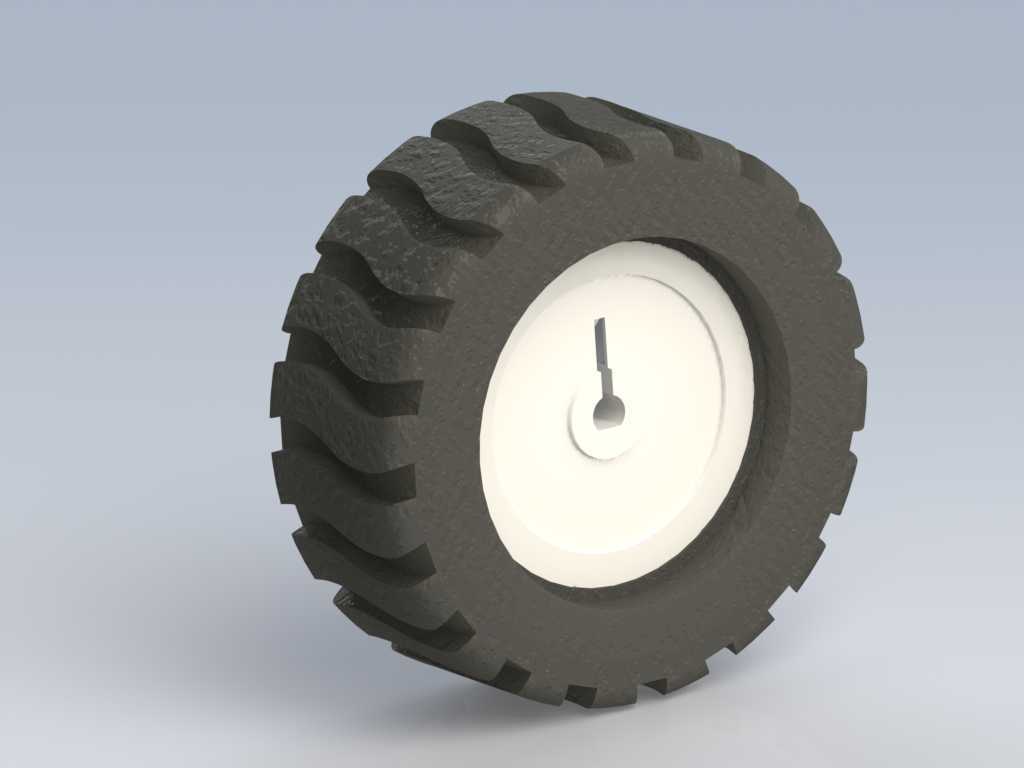

  先从安装边界说起,这款车轮的轮毂安装位完全匹配N20减速电机的标准D型输出轴,轴孔做了对应的防转切边,装配时不需要额外加工联轴器,直接将轮毂压入输出轴即可,轴向定位依靠轮毂内侧的止口台阶,压装到位后轮体和电机端面的间隙控制在0.2mm以内,既不会出现运转时轮体蹭到电机端盖的问题,也不会因为间隙过大导致轴向窜动。轮体总宽度控制在18mm,安装后从电机安装面到轮胎外侧的总伸出长度不超过22mm,在做小型载具的底盘布局时,不需要为轮体预留过多的侧向空间,对于底盘宽度受限的微型机器人项目来说,这个尺寸边界能大幅降低布局难度。

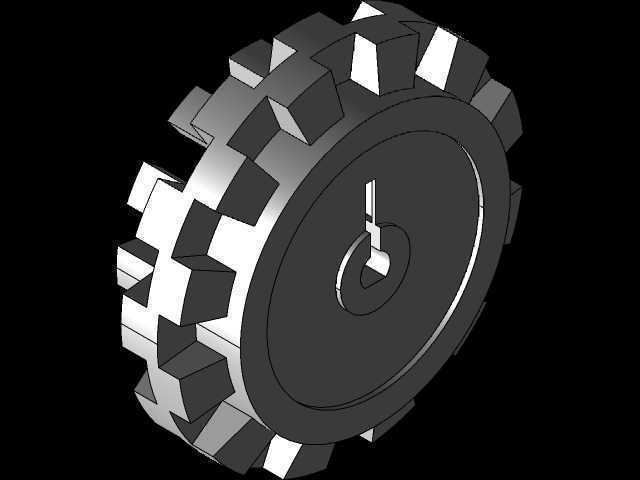

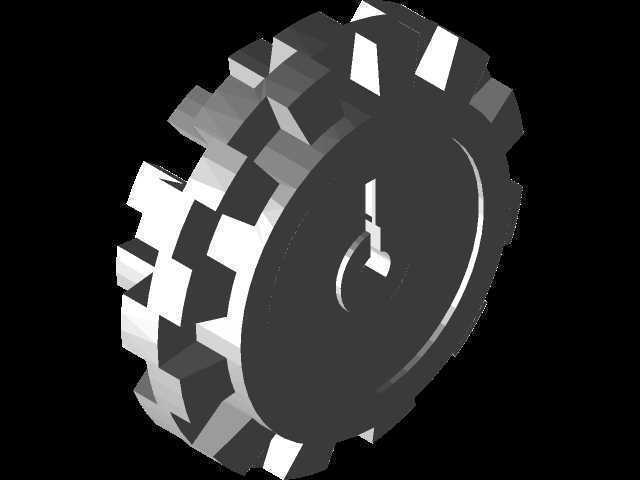

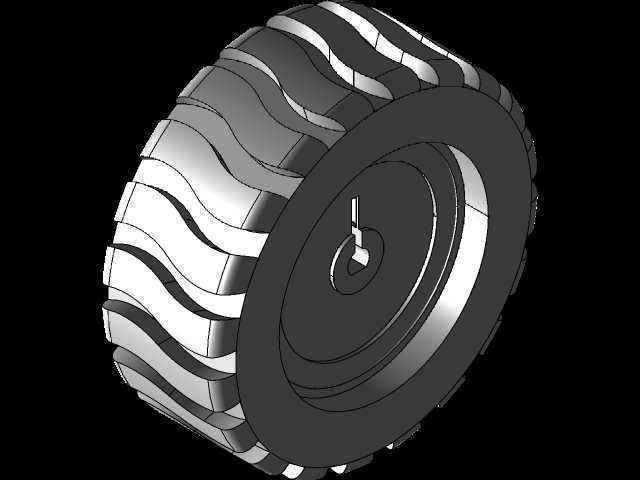

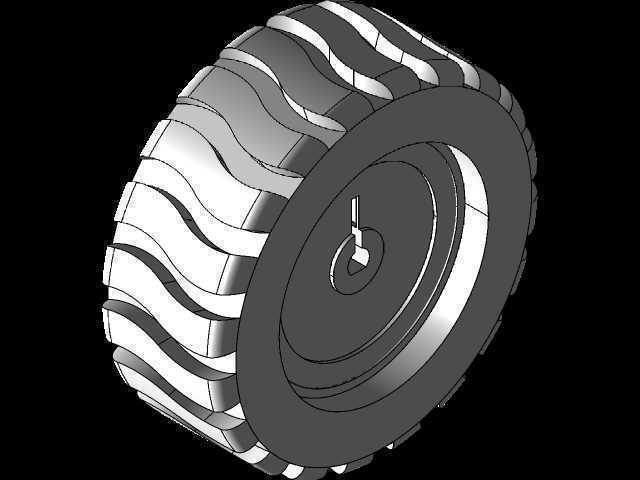

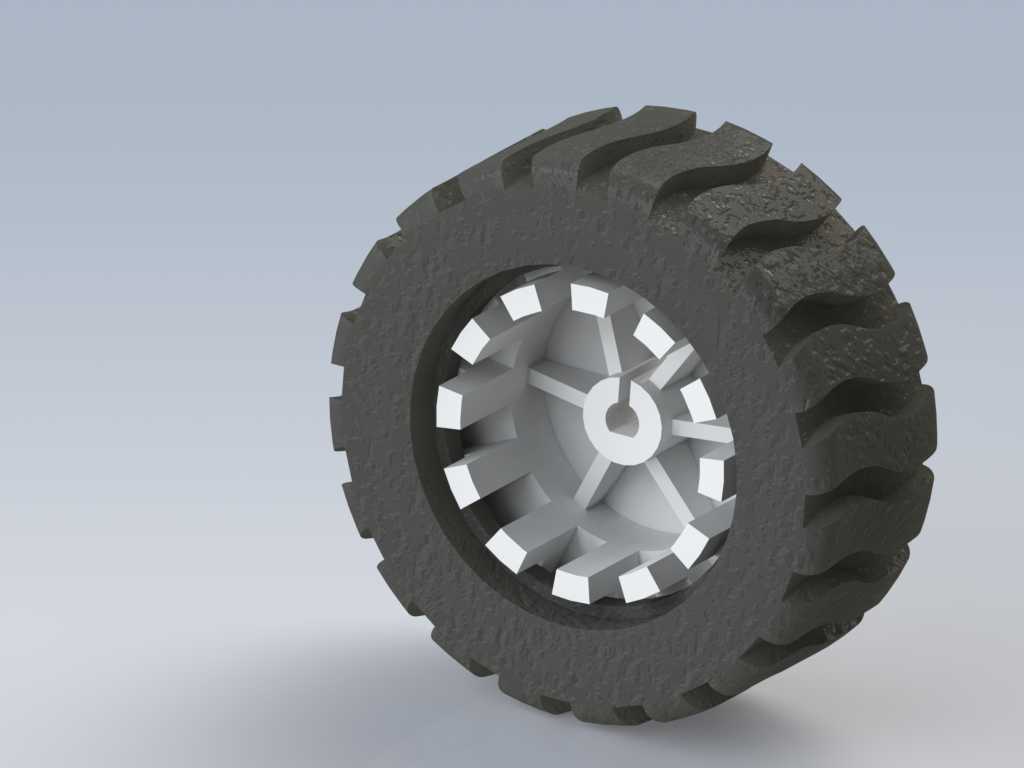

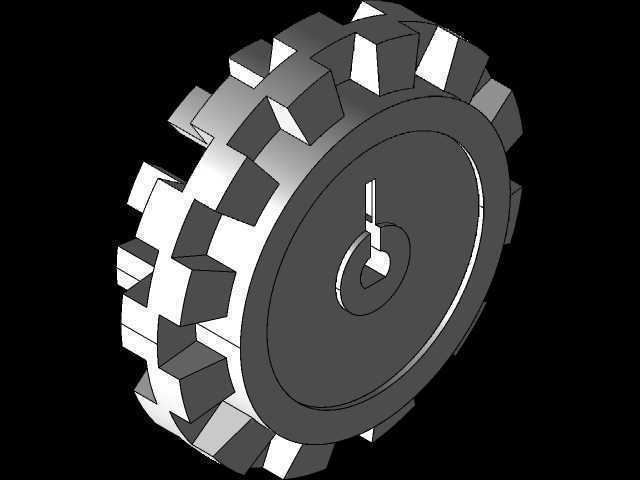

  轮胎部分采用了块状加深胎纹设计,和普通光面玩具车轮不同,这种交错排布的块状花纹,在硬质光滑的实验台、木质桌面、薄地毯表面都能提供足够的静摩擦力,不会出现起步打滑、制动距离过长的问题,胎体材质选用的是软质橡塑材料,邵氏硬度控制在65A左右,行走时能吸收微小的路面震动,减少载具上搭载的传感器因为震动出现的数据漂移问题,比如做循迹小车项目时,软质轮胎能让红外循迹模块和地面的距离保持相对稳定,不会因为轮体跳动导致循迹信号跳变。轮毂部分采用的是等厚辐板式结构,没有做多余的镂空减重,一方面是因为整体轮体重量只有12g左右,即使做镂空对整体负载的影响微乎其微,另一方面实心辐板的结构能保证轮毂的径向圆跳动控制在0.1mm以内,轮体在每分钟100转的常规工作转速下,不会出现明显的偏心晃动,对于需要做精准里程统计的项目来说,稳定的轮径和低跳动特性,能让编码器的计数误差控制在2%以内。

  从实际应用场景来看,这款车轮除了适配常规的N20电机做两驱、四驱小型移动载具之外,也可以用在小型传送带的从动轮、科教类机械结构的演示轮、自动开合装置的导向轮位置。比如做桌面级小型物料搬运装置时,用两个N20电机搭配这款车轮做驱动轮,配合一个万向从动轮,就能承载300g以内的物料完成定点移动,轮体的额定负载能达到500g单轮,完全覆盖这类轻载场景的需求。设计时特意将轮毂和轮胎做了包胶式结合,轮胎和轮毂的结合面做了环形滚花,长期运转不会出现轮胎和轮毂相对打滑的问题,不需要额外涂胶固定,后期如果需要更换不同硬度的轮胎,也可以直接将旧轮胎从轮毂上剥离,压装新的胎体即可,维护成本很低。

  很多工程师在做小型移动项目时,习惯自己3D打印车轮,但自制轮往往存在胎面精度不足、材料抓地力差、轴孔配合精度不够的问题,这款标准化的配套车轮,在设计阶段就已经把配合公差、形位公差、材料特性都做了匹配验证,不需要反复调整打印参数、测试配合间隙,直接装配就能达到稳定的行走效果,能大幅缩短项目的开发周期。轮体的转动惯量经过匹配计算,和N20电机的输出扭矩曲线适配,不会出现因为轮体惯量过大导致电机启动堵转、制动过冲的问题,在做PID调速控制时,参数整定的难度也会低很多,不需要为了抵消轮体惯量额外调整控制参数。
