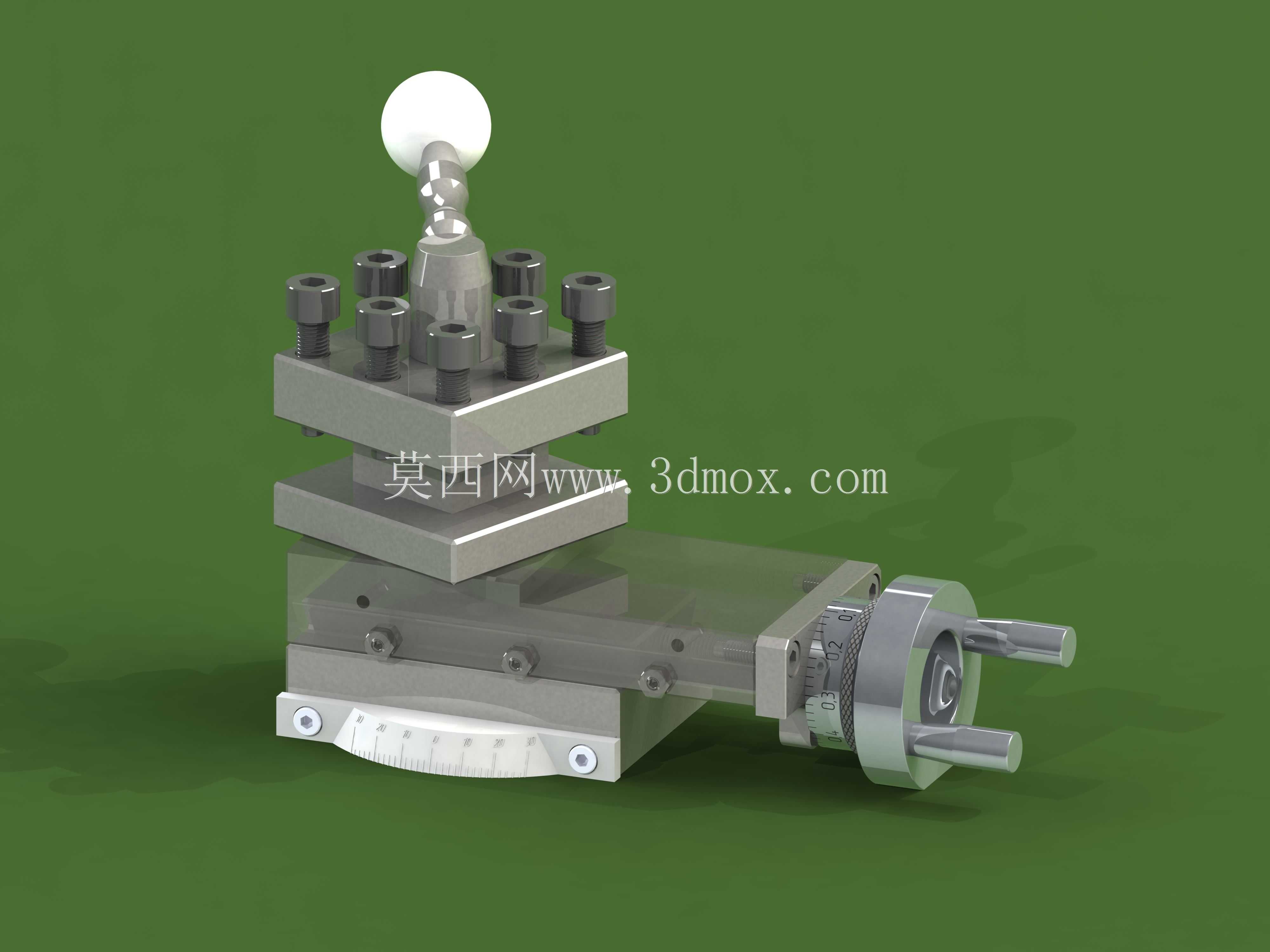

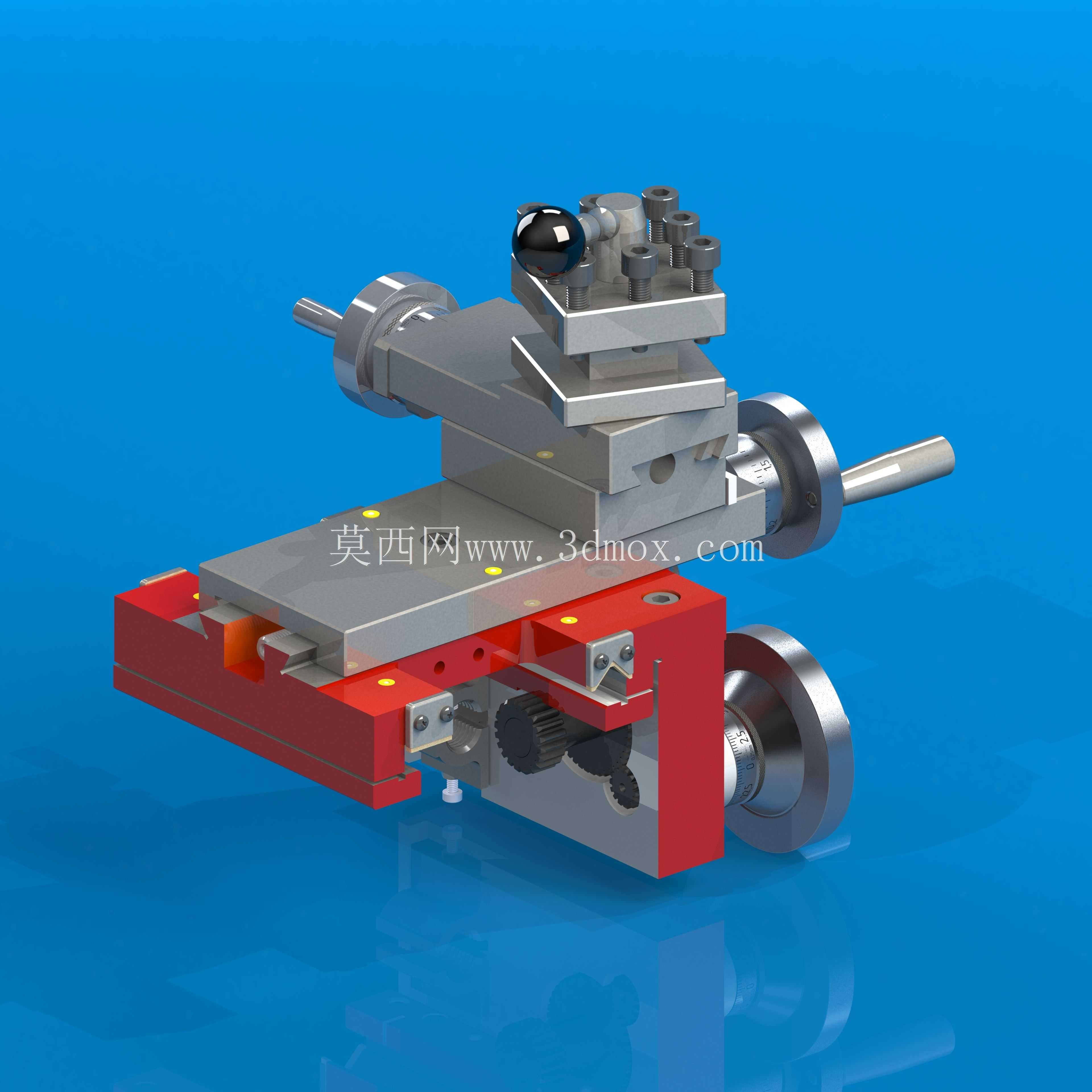

车床可升级款四工位刀架结构

　　在普通卧式车床的日常金属切削作业中，刀架作为直接装夹刀具、承担切削进给动作的核心执行部件，其结构刚性、定位精度与换刀便捷性，直接决定了工件的加工尺寸公差、表面粗糙度与单件加工节拍。这套刀架结构是基于现有量产普通车床刀架的实测尺寸做的适配性改型，所有安装配合尺寸均从实际在用的床身刀架安装位测绘而来，可直接替换同安装规格的原厂刀架，无需对车床中拖板做额外的打孔、铣削二次加工，适配改造的落地门槛极低。

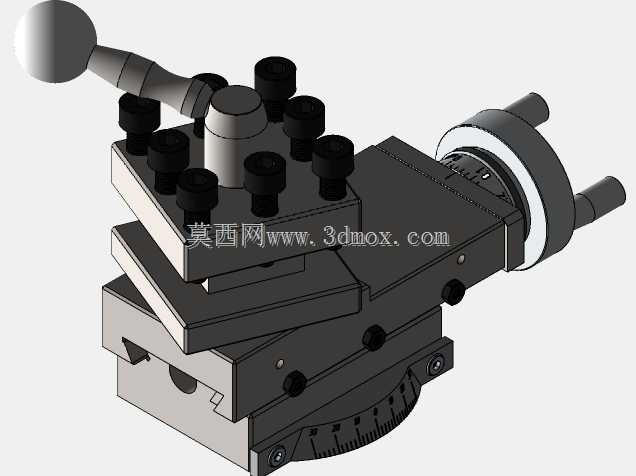

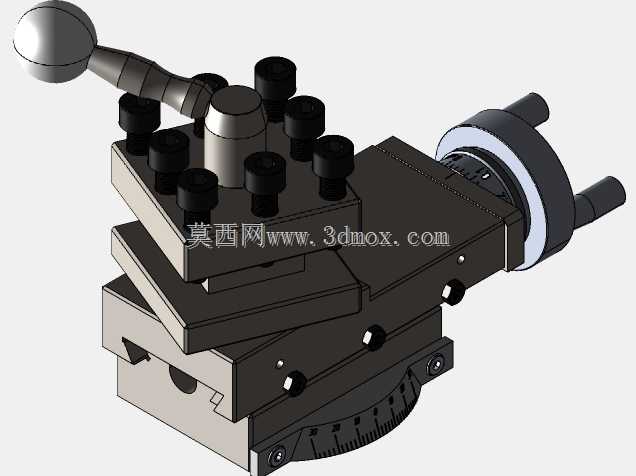

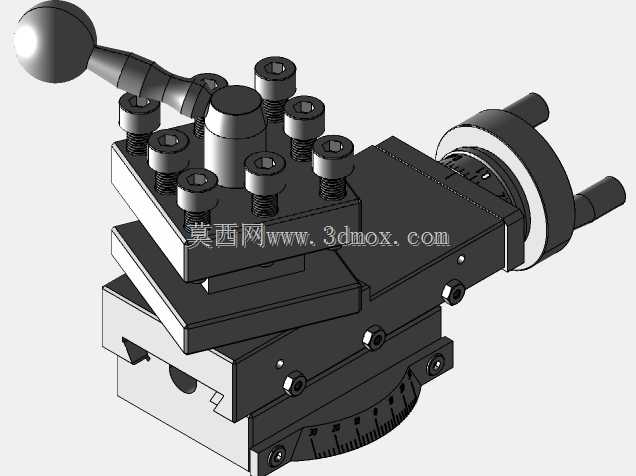

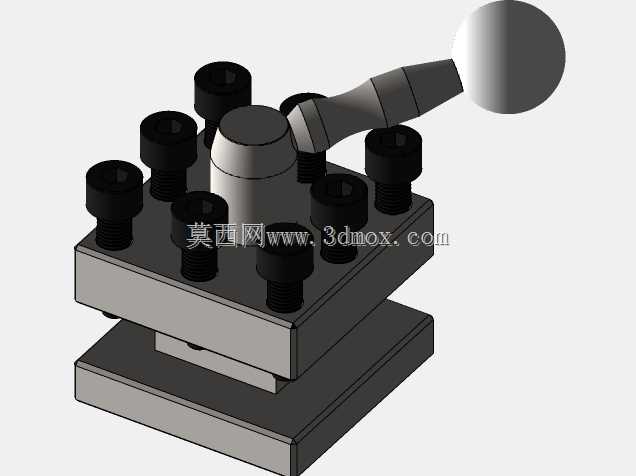

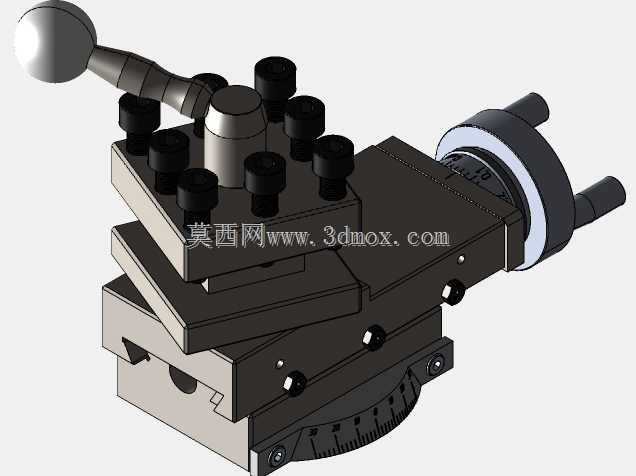

　　从实际加工场景的使用需求来看，普通卧式车床日常承担的加工工序涵盖外圆车削、端面车削、切槽切断、内孔镗削、螺纹车削等多类工序，传统的卧式四工位刀架每次换刀都需要松开锁紧手柄、手动转动刀台对准定位销、再重新锁紧，不仅辅助时间占比高，反复锁紧的操作力度差异还容易带来刀台定位偏移，导致批量加工时出现尺寸散差。这套改型结构保留了成熟的方刀台装夹界面，上方的刀台通过多组内六角压紧螺栓实现刀具的刚性装夹，可同时装夹四把不同用途的车刀，满足常规工序的换刀需求，刀台下方的定位副采用淬硬处理的端面齿盘结构，每次转位后的重复定位精度可控制在0.01mm以内，能有效避免手动换刀带来的定位偏差，减少批量加工过程中的尺寸试切次数。

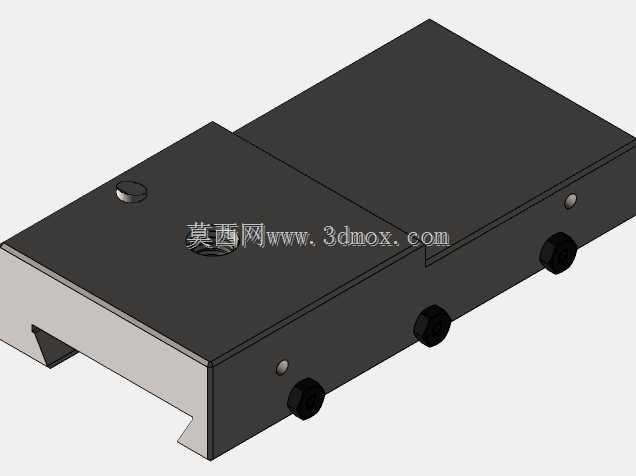

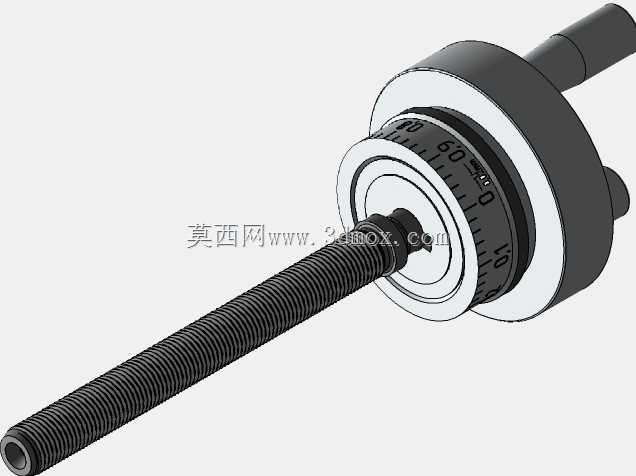

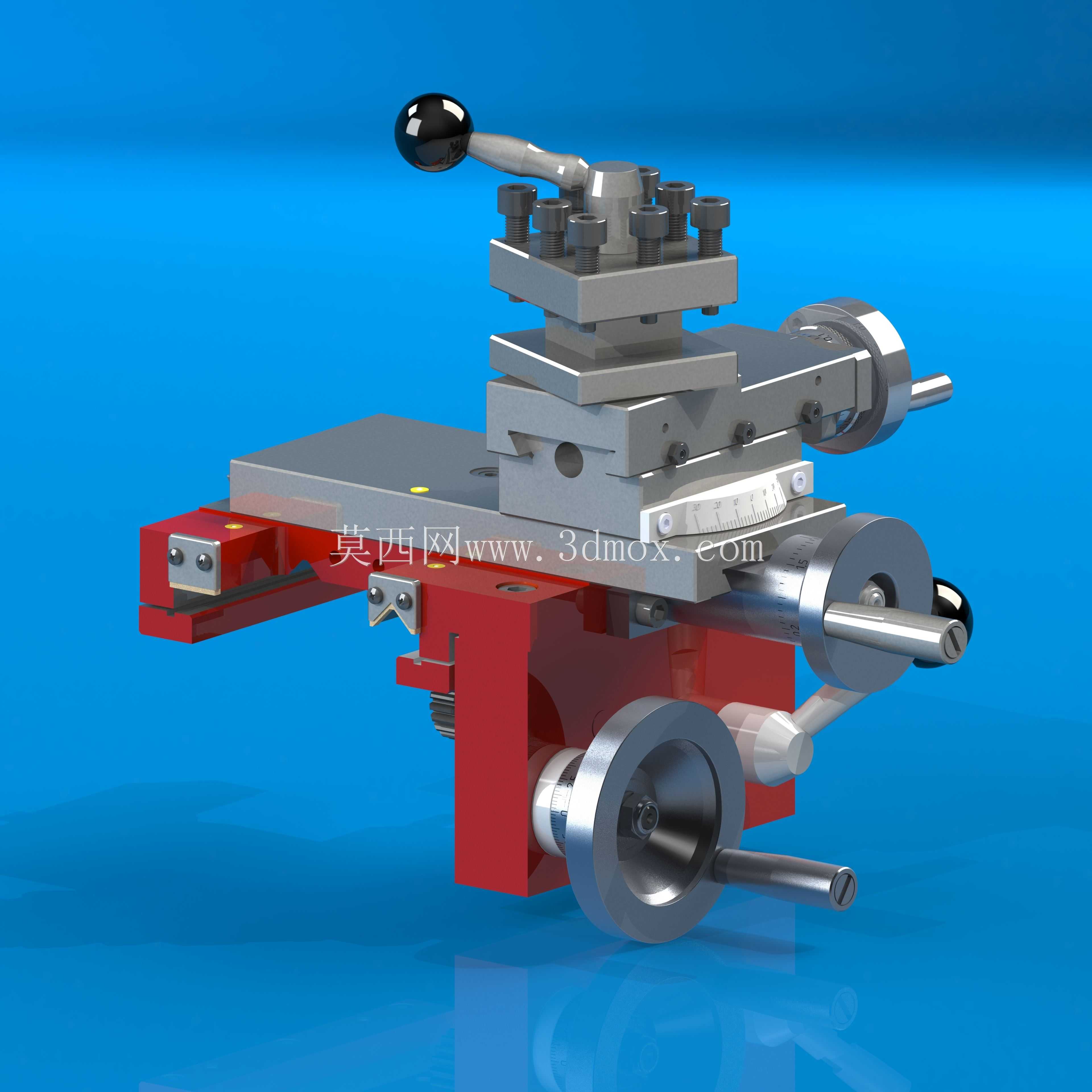

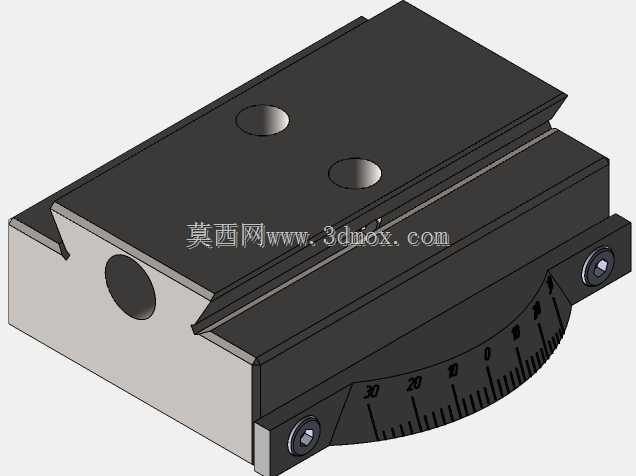

　　结构的下部与中拖板的连接位设置了两个对称的定位销孔与安装螺栓过孔，安装边界尺寸与市面上主流的C6132、C6140系列普通车床的刀架安装位完全匹配，安装时只需将原有刀架拆除，清理干净中拖板上的安装面，将该刀架的定位销对准床鞍上的定位孔，拧紧固定螺栓即可完成安装，整个改造过程不需要改动车床原有油路、电路结构，适合中小机加工车间对老旧车床做精度恢复与性能升级。刀架侧方伸出的转位操作轴，可适配手动转位手柄，也可根据后续升级需求加装电动转位驱动模块，实现手动、半自动两种操作模式的切换，兼顾小批量修配加工的灵活操作与批量生产的效率需求。

　　考虑到金属切削过程中会产生大量带状切屑与切削液飞溅，这套结构的所有滑动配合面都做了挡屑边设计，转位轴的伸出位置加装了防尘密封圈，可有效阻挡切屑、粉尘进入配合间隙，减少日常维护的润滑频次，降低配合面的异常磨损速率。刀台上方的操作手柄做了防滑握持结构设计，操作人员在戴劳保手套的状态下也能顺畅完成锁紧、松开操作，不会出现打滑脱手的安全隐患。刀架的整体高度经过反复校核，装夹标准20mm方柄车刀时，刀尖高度与车床主轴中心高的偏差控制在0.02mm以内，不需要额外加装刀垫调整刀尖高度，减少了刀具装夹的辅助时间，也避免了多层刀垫叠加带来的装夹刚性下降问题。

　　在切削刚性的设计上，刀架的底座采用整体式铸铁结构，内部筋板按照切削受力的传力路径做了优化布置，在承受最大背吃刀量5mm的外圆粗车工况下，刀台的让刀量可控制在0.015mm以内，不会出现明显的振刀纹，能满足硬质合金刀具高速粗车的刚性要求。定位齿盘的啮合齿形采用渐开线齿形，啮合接触面积不低于齿面总面积的70%，锁紧状态下可承受大进给切削带来的冲击载荷，不会出现刀台移位、崩刀的问题。对于需要频繁切换加工工序的维修车间、小批量零件加工场景，这套刀架结构既保留了传统手动刀架结构简单、维护成本低的优势，又通过结构优化提升了定位精度与装夹刚性，同时预留了电动升级的接口，可根据使用需求逐步升级，不需要整体更换刀架总成，改造成本远低于直接更换电动刀架，是老旧车床性能升级的高适配性结构方案。
