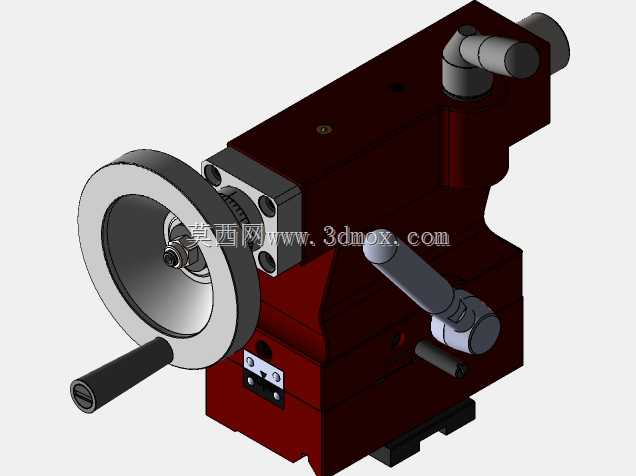

WM210V车床改造用基准尺寸三维结构

　　做小型车床数控改造或者功能升级的工程师，大多都碰到过原厂图纸缺失、安装位尺寸靠手工测量反复核对的麻烦，尤其是WM210V这类普及度很高的小型台式车床，很多用户买回来做进给系统加装、刀架替换、主轴附件拓展的时候，往往要反复拆装测量，稍有尺寸偏差就会出现装配干涉、同轴度超差的问题，耽误改造进度还容易损伤原有床身结构。这套三维结构完全是从实际在用的WM210V样机上逐点测绘完成的，所有尺寸都经过三坐标校核，和实体设备的安装边界、配合公差完全匹配，专门用来给设备改造、功能拓展做结构设计基准，不用再反复拆件测量，能大幅缩短前期方案验证的周期。

　　从实际应用场景来看，这套结构覆盖了WM210V车床从床身基座、主轴安装位、进给导轨配合面到尾座连接位的全部关键尺寸，不管是给手动进给加装伺服驱动系统、替换多工位电动刀架，还是加装主轴编码器、冷却系统固定支架，都能直接在这个三维结构上做装配干涉检查，提前验证改造件的安装位置是否合理，会不会和床身原有突出结构、运动部件产生行程冲突。比如做自动进给改造的时候，很多人容易忽略丝杠安装座和床身侧面走线槽的位置冲突，在模型里可以直接模拟丝杠全行程的运动范围，提前调整安装座的固定孔位和支撑高度，避免实际装配时才发现位置不对，二次返工破坏床身原有结构。

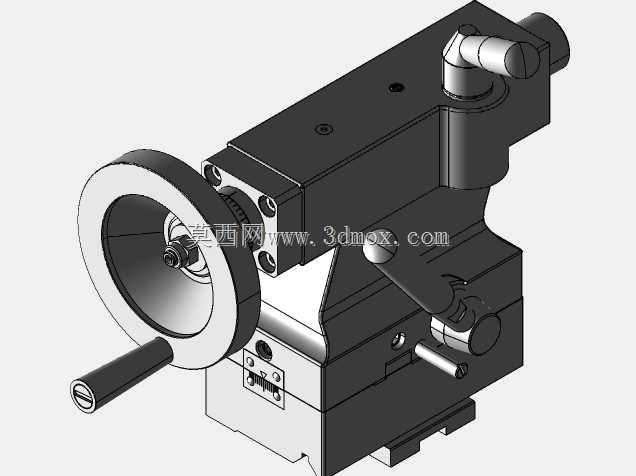

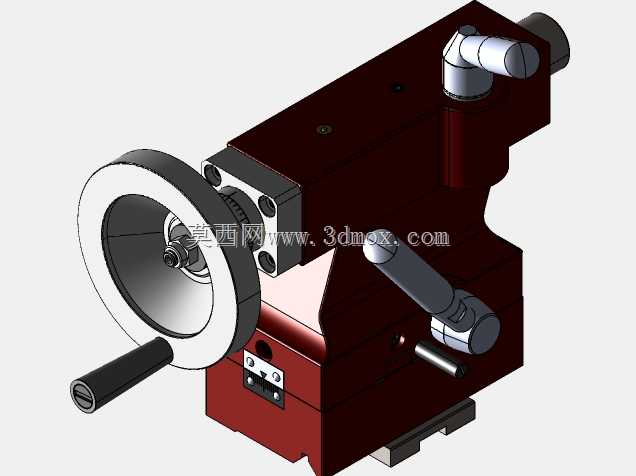

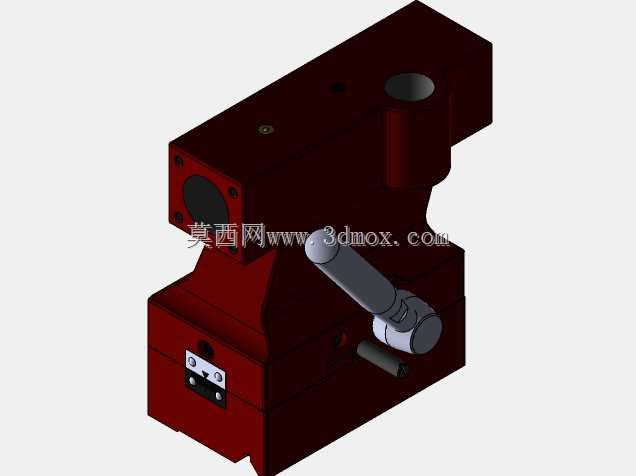

　　设计思路上完全遵循设备改造的实际需求，没有做多余的外观简化，所有和装配相关的特征都完整保留：床身上的导轨安装基准面的平面度公差带、主轴箱连接螺栓的孔位坐标、尾座锁紧机构的行程空间、中拖板的运动极限位置，甚至包括床身原有走线孔的位置和直径、吊环安装位的螺纹深度都做了1:1还原。做改造方案的时候，可以直接在对应位置提取尺寸，不用再反复核对测量值，比如加装电动刀架的时候，直接在中拖板的安装面上排布刀架固定孔，核对刀架旋转时的最大外轮廓会不会和卡盘、尾座顶尖产生干涉，提前算好刀架的垫高块厚度，保证刀具中心高和主轴中心完全重合，避免实际装配后出现中心高偏差，影响加工精度。

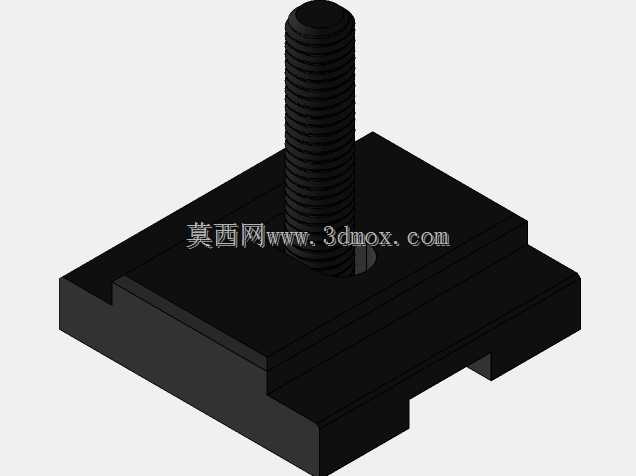

　　安装边界方面，这套结构完整还原了设备的整体外轮廓尺寸，包括床身底部的安装孔位间距、垫铁的调节高度范围，做设备机架设计或者车间布局规划的时候，可以直接调用模型核对安装空间，预留足够的操作和维护位置，比如车床后方预留的电机散热空间、侧面手轮的操作空间、前方排屑槽的安装位置，都能在模型里提前规划，避免设备进场后才发现空间不足，重新调整布局。另外针对改造中经常用到的附件安装位，比如主轴后端的编码器安装座、床身侧面的行程限位开关固定位，模型里都保留了对应的安装基准，设计附件的时候可以直接贴合原有安装面，不用额外做转接板，减少装配累积误差。

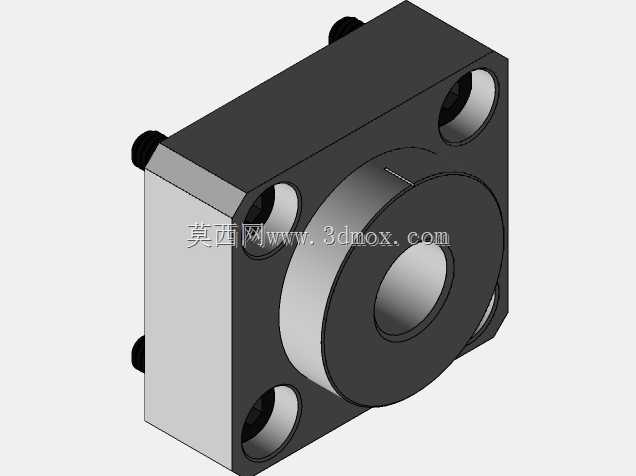

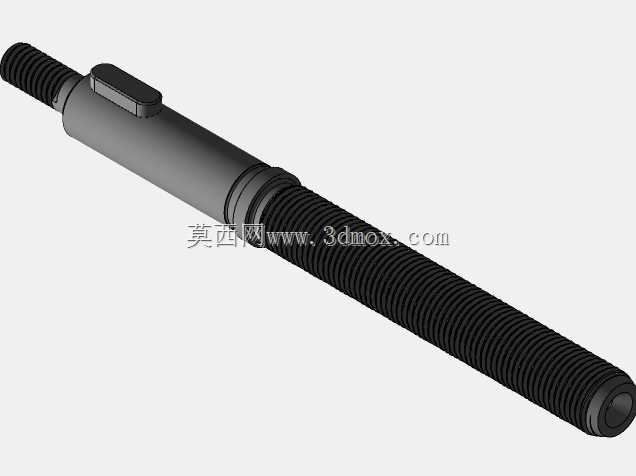

　　很多工程师做小型车床改造的时候，容易忽略原有设备的刚性边界，比如在床身上额外加装固定支架的时候，如果打孔位置刚好在床身壁厚较薄的区域，很容易导致床身变形，影响长期加工精度。这套模型里还原了床身不同位置的壁厚数据，设计固定结构的时候可以提前选择壁厚充足的位置设置连接点，避开应力集中区域，保证改造后设备的刚性不受影响。另外针对进给系统改造的需求，模型里预留了丝杠螺母座的安装空间，可以直接匹配不同规格的滚珠丝杠安装尺寸，核对丝杠两端支撑座的同轴度，保证改造后进给运动的顺畅性，避免出现丝杠憋劲、行程卡顿的问题。

　　在实际改造项目里，用这套测绘完成的三维结构做前期设计，比传统的手工测量绘图效率能提升60%以上，而且能避免很多测量误差导致的装配问题，比如之前有工程师手工测量主轴中心高的时候偏差了0.2mm，做出来的刀架垫高块装上去之后车削外圆出现锥度，反复调整了很久才找到问题，用这个模型直接提取中心高尺寸，就能完全避免这类人为测量误差。不管是个人DIY改造小型车床，还是做小型加工设备的定制化升级，这套结构都能作为可靠的设计基准，减少前期测绘的工作量，把更多精力放在功能结构的优化上，提升改造方案的可行性和装配精度。
