小型液压起重作业设备结构设计方案

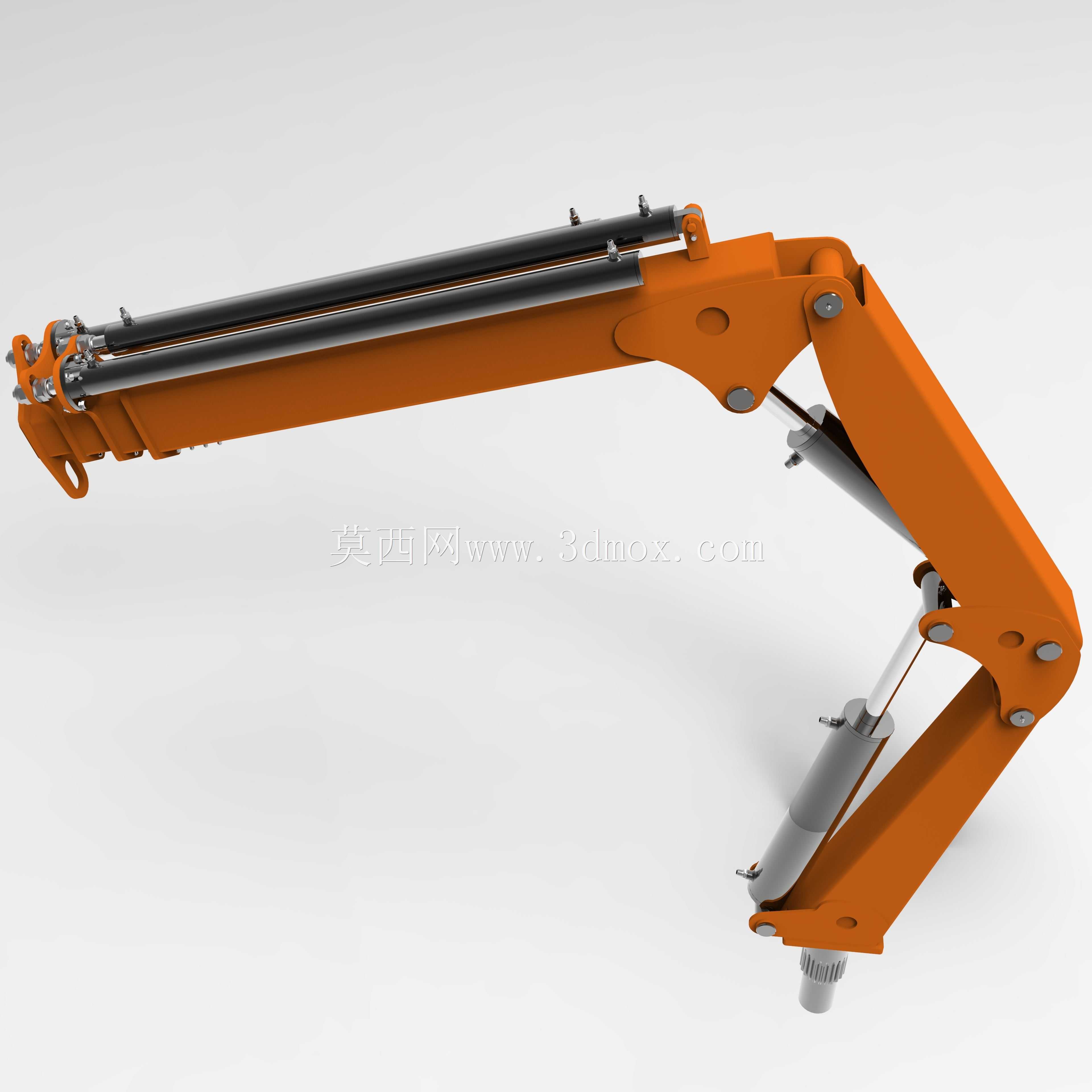

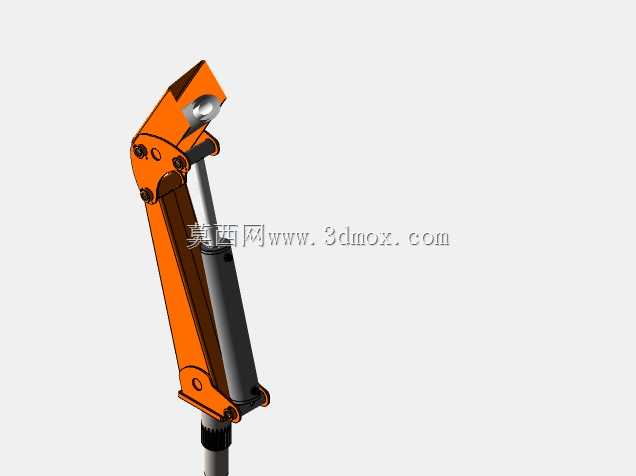

　　在车间设备移位、户外零散重物吊装、仓储区域托盘货物短距离转运这类场景里，常规大型桥式起重机受限于轨道覆盖范围无法覆盖作业点，手动葫芦又存在起升效率低、作业劳动强度大的问题，这类小型液压起重设备刚好填补了中低吨位、灵活移动作业的需求空白，适配1吨以内重物的起吊、短距离移位、设备安装对位等常见作业工况。从结构设计逻辑来看，整套设备的受力框架采用箱型截面焊接结构，主臂的铰点位置经过受力校核，在全伸臂最大仰角工况下，臂架根部的弯曲应力控制在材料许用应力的60%以内，避免长期交变载荷下出现焊缝疲劳开裂的问题。液压系统采用单作用柱塞缸搭配手动换向阀的配置，无复杂电控元件，在无外接电源的野外作业场景也能正常操作，

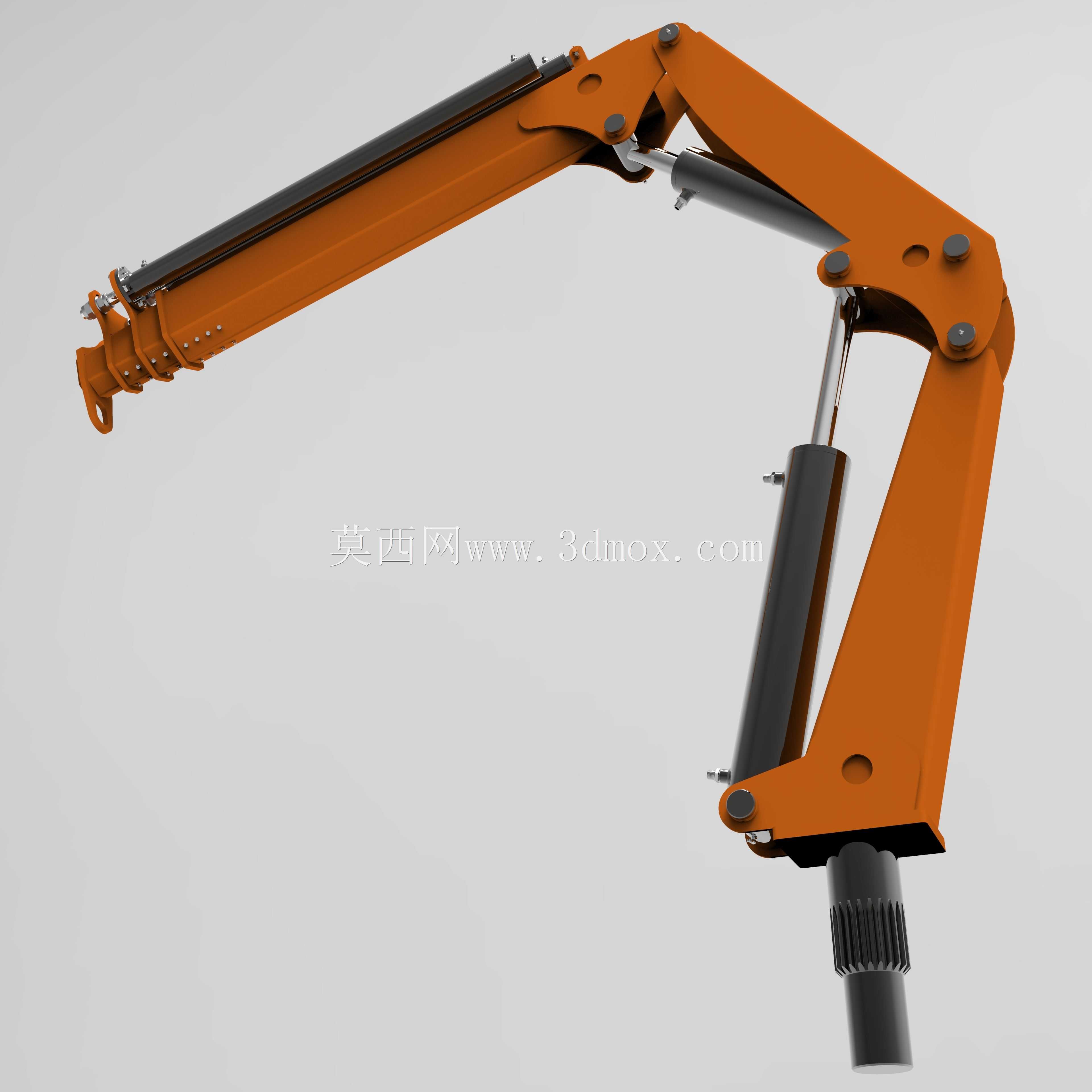

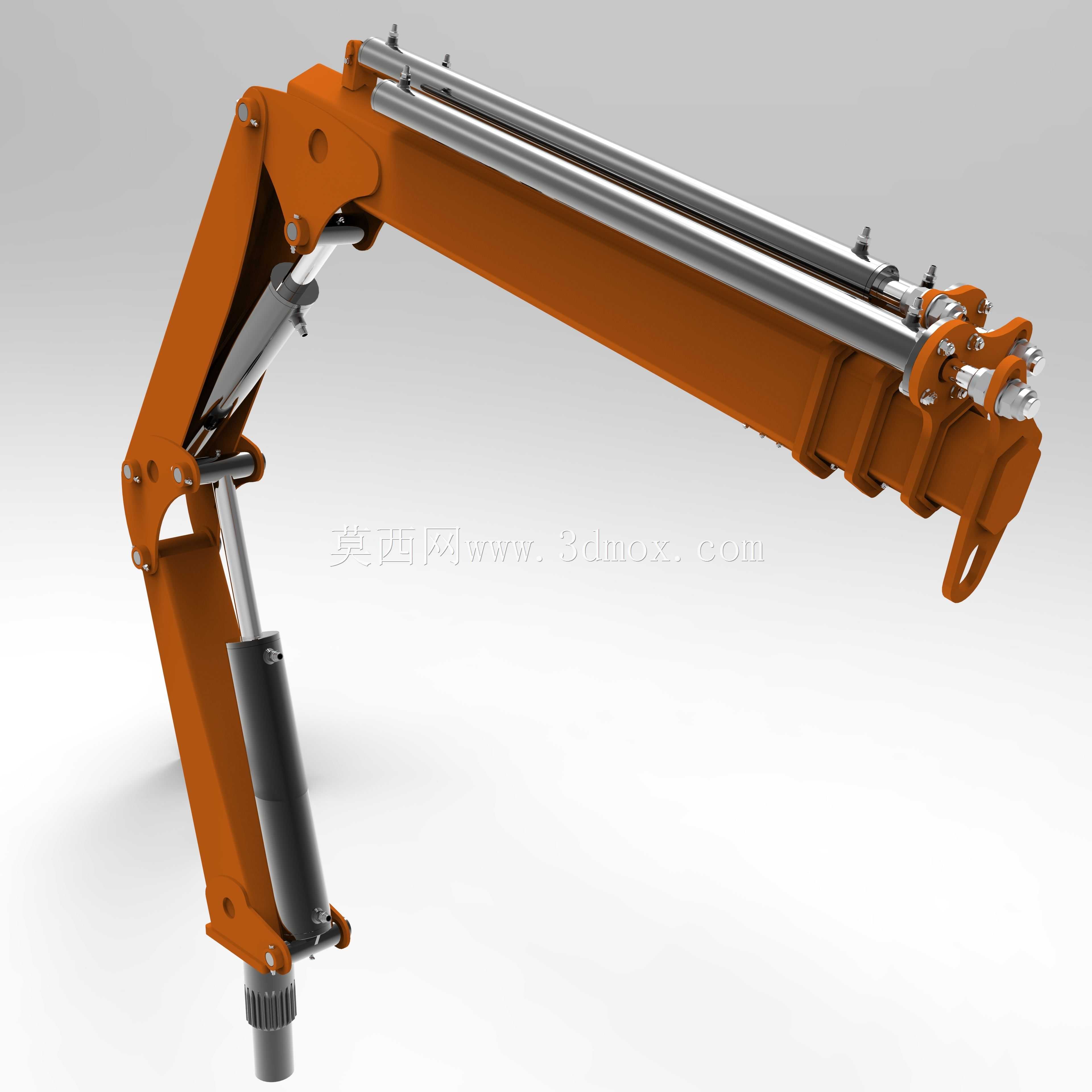

　　油缸的密封件选用耐油耐磨的丁腈橡胶材质，适配常规矿物液压油的工作介质，日常维护仅需定期检查油位与密封件渗漏情况即可。设备的底座部分预留了标准叉齿孔位，可直接配合手动液压叉车完成整体转场，底座四个支脚配有可调高度的支撑盘，在不平整的作业地面可以通过调整支脚高度保证整机水平，避免起吊过程中出现侧倾风险，支脚的伸展范围在设计时做了边界限定，全伸展状态下整机的倾覆稳定系数大于1.4，符合起重作业设备的稳定性要求。主臂的变幅范围覆盖0到75度，配合臂端的可旋转吊耳，能够在不移动整机位置的情况下，覆盖半径3米范围内的作业点位，吊耳处预留了标准卸扣安装孔，可直接搭配不同吨位的吊装带、卸扣完成不同形态重物的吊挂作业。

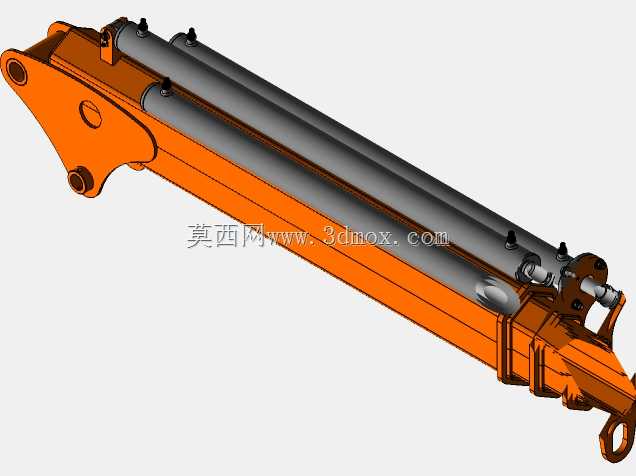

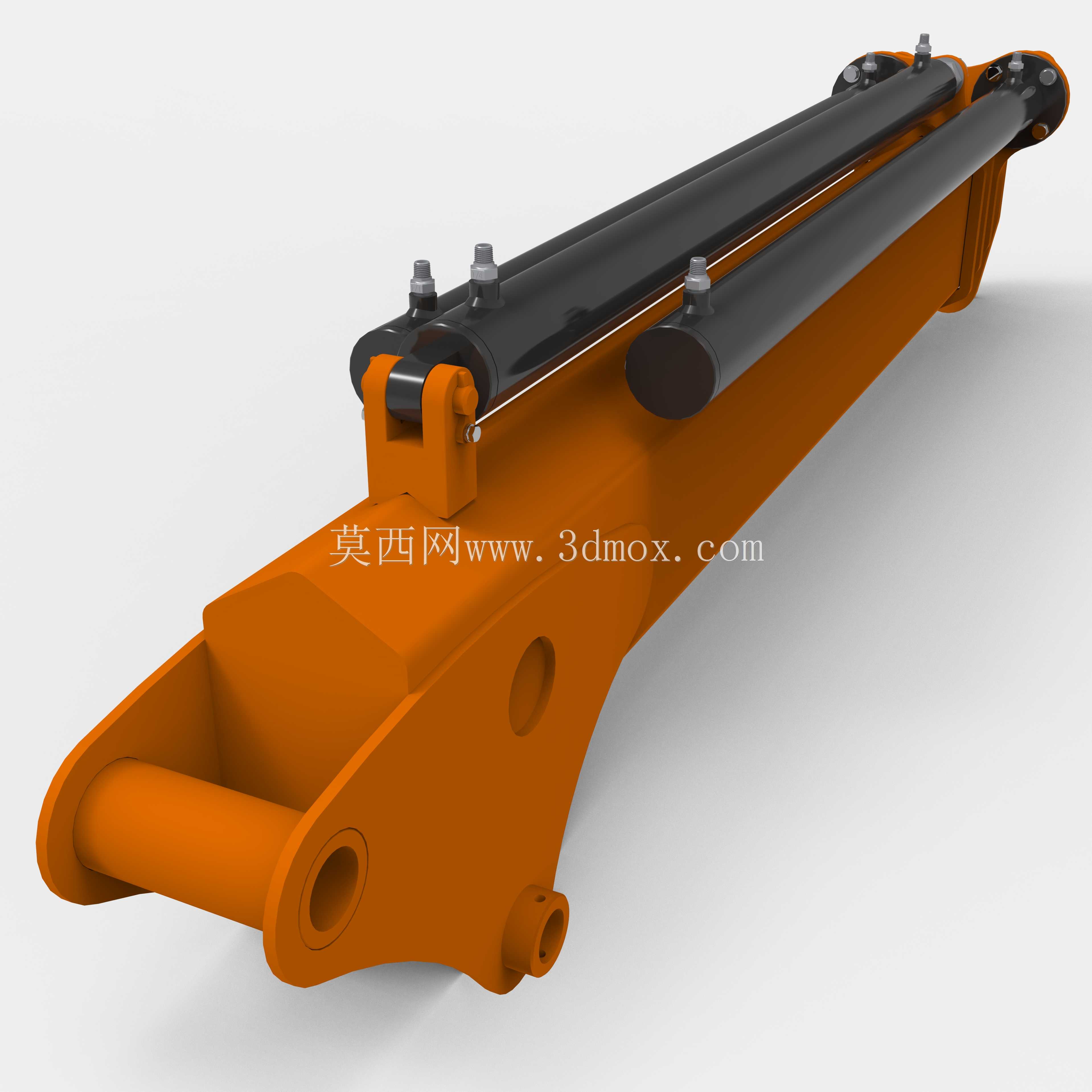

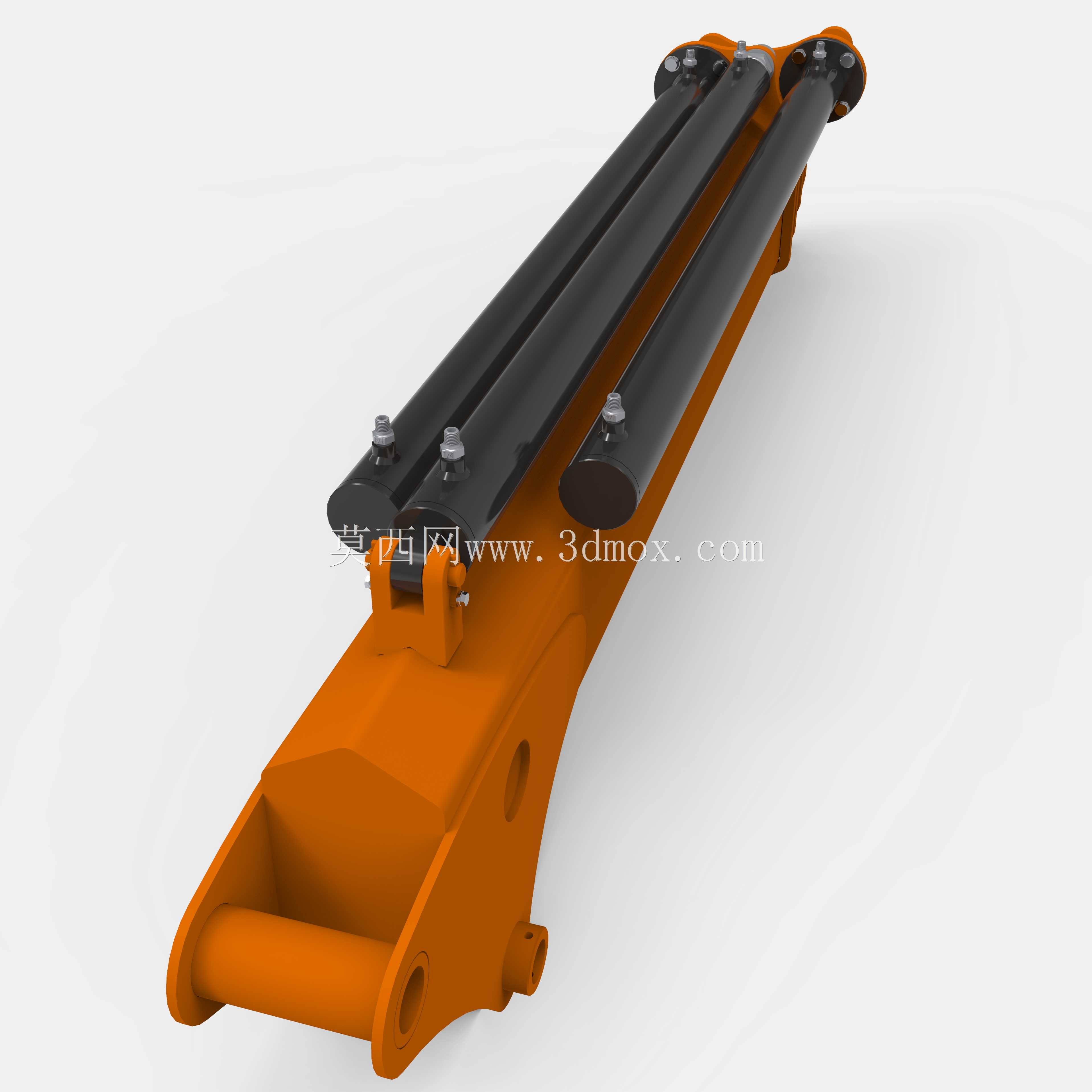

　　设计过程中对液压管路的走向做了固定处理，所有管路均沿臂架内侧布置，避免作业过程中管路被重物剐蹭破损，管路接头采用标准卡套式连接，密封性能可靠，后期更换配件无需特殊定制，常规液压配件门店即可采购适配。操作端的手动换向阀设置在机身侧方的操作位，操作人员站在机身侧面即可完成起升、下降、变幅的全部操作，操作位与吊重作业区保持了足够的安全距离，避免重物摆动对操作人员造成碰撞风险。考虑到部分作业场景需要进入狭窄通道，整机的宽度控制在0.8米以内，长度控制在1.6米，收起支臂后的整体高度不超过1.2米，能够顺利通过常规车间的通道门、厂区货运电梯，适配多层厂房内的设备安装作业需求。臂架的伸缩段采用耐磨滑块做导向，伸缩过程无卡滞，

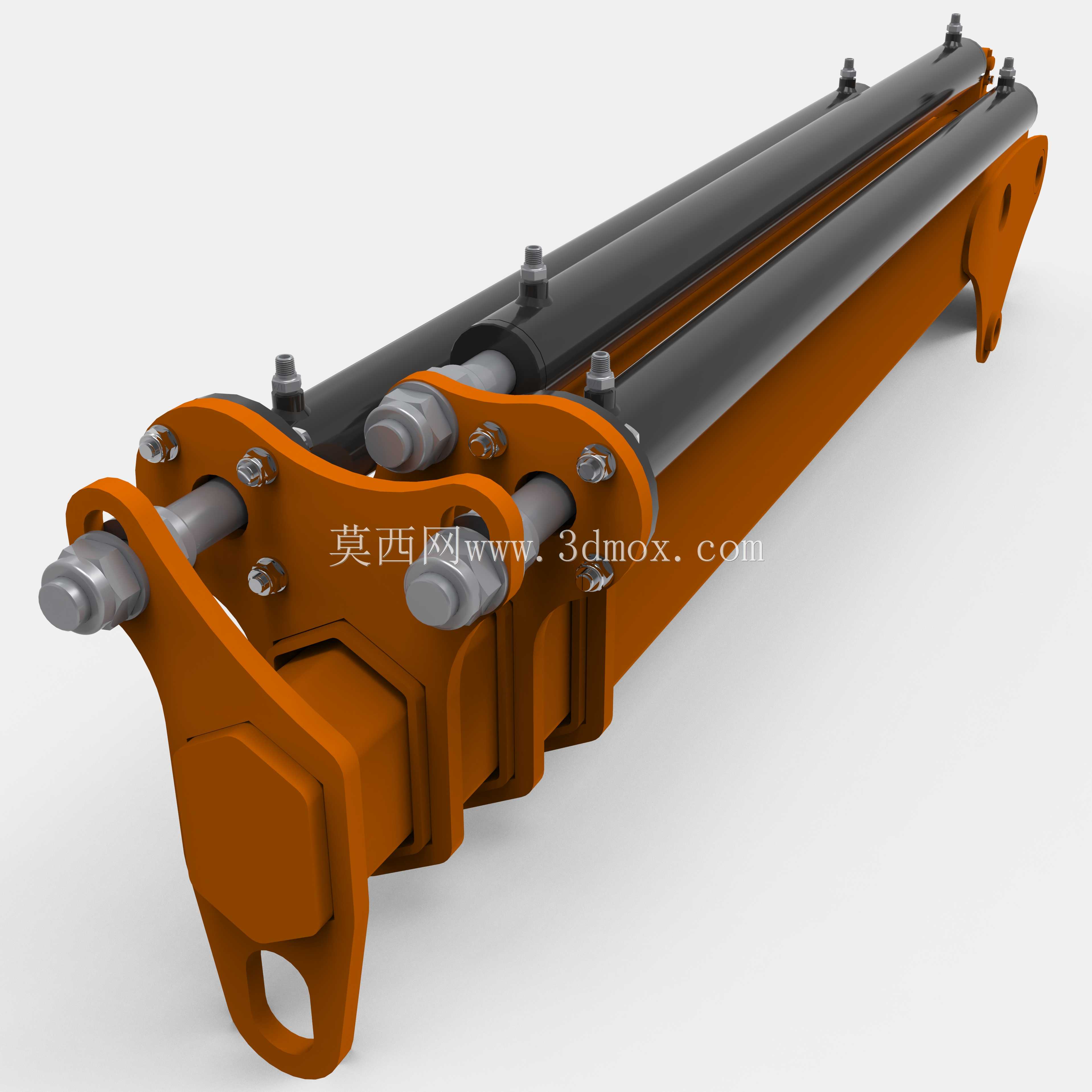

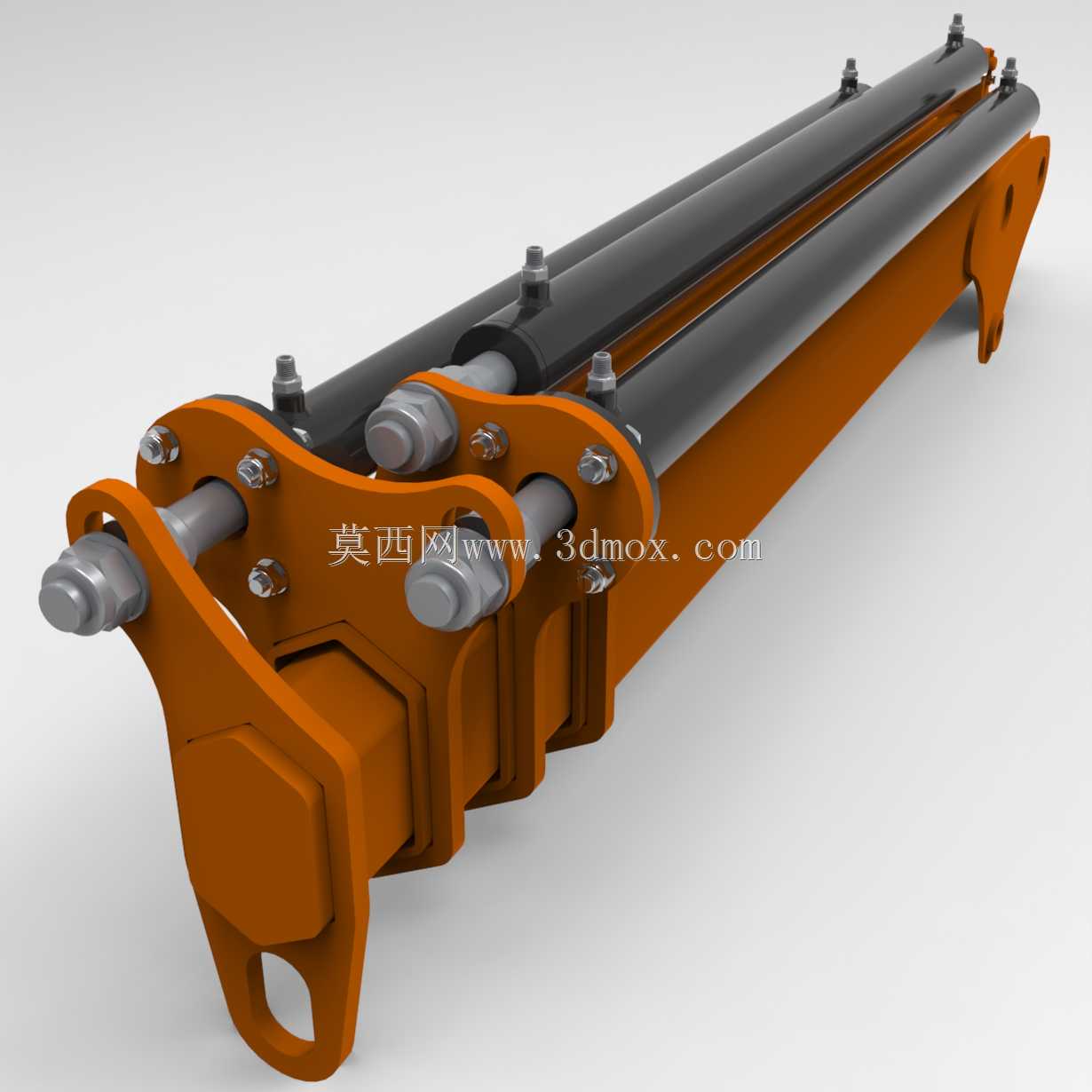

　　滑块的磨损间隙可通过侧边的调节螺栓调整，长期使用出现磨损后无需更换整个臂架，仅需调整间隙或更换滑块即可恢复原有配合精度。液压系统的溢流阀设置了额定压力保护，当起吊重量超过额定载荷时，溢流阀自动开启卸荷，避免油缸超压工作导致结构损坏或密封件击穿，从硬件层面避免超载作业带来的安全风险。整套设备的结构没有采用复杂的异形曲面，所有钣金件、焊接件均为常规下料、焊接工艺即可加工，生产制造成本可控，适合小型机加工企业自行生产制作，也适合设备运维部门作为常备作业工具配置。在三维建模过程中，所有铰接位置均做了同轴度配合约束，运动仿真过程中可以直观模拟臂架变幅、伸缩的全行程动作，检查是否存在运动干涉，提前排查结构设计中的配合问题，避免实际加工组装后出现动作卡滞、部件碰撞的问题。
