三叶型罗茨鼓风机腔体结构三维设计

项目分类:通用机械零部件 发布时间:2022-07-14 ID:677888
  • 三叶型罗茨鼓风机腔体结构三维设计
  • 三叶型罗茨鼓风机腔体结构三维设计
  • 三叶型罗茨鼓风机腔体结构三维设计
  • 三叶型罗茨鼓风机腔体结构三维设计
  • 三叶型罗茨鼓风机腔体结构三维设计
  • 三叶型罗茨鼓风机腔体结构三维设计
  • 三叶型罗茨鼓风机腔体结构三维设计
  • 三叶型罗茨鼓风机腔体结构三维设计
  • 三叶型罗茨鼓风机腔体结构三维设计
  • 三叶型罗茨鼓风机腔体结构三维设计
  • 三叶型罗茨鼓风机腔体结构三维设计
  • 三叶型罗茨鼓风机腔体结构三维设计
  • 三叶型罗茨鼓风机腔体结构三维设计
  • 三叶型罗茨鼓风机腔体结构三维设计
  • 三叶型罗茨鼓风机腔体结构三维设计
  • 三叶型罗茨鼓风机腔体结构三维设计
  • 三叶型罗茨鼓风机腔体结构三维设计
  • 三叶型罗茨鼓风机腔体结构三维设计

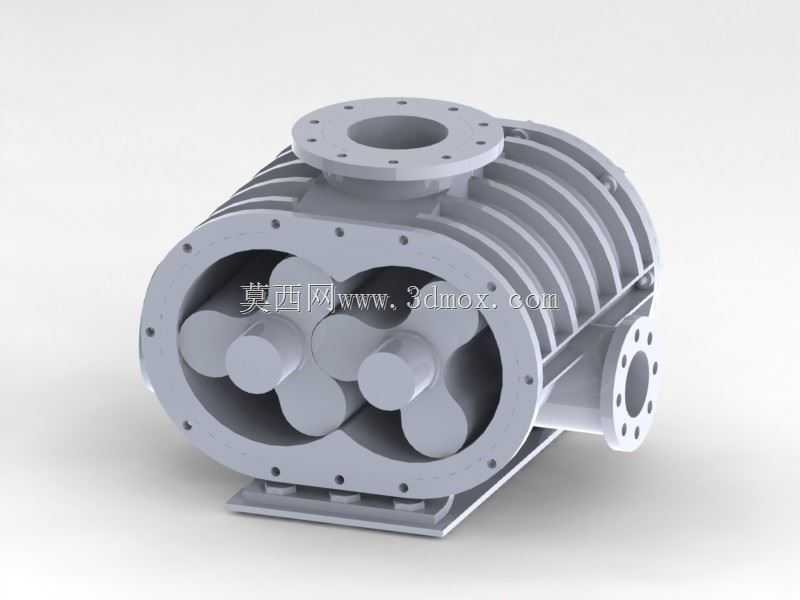

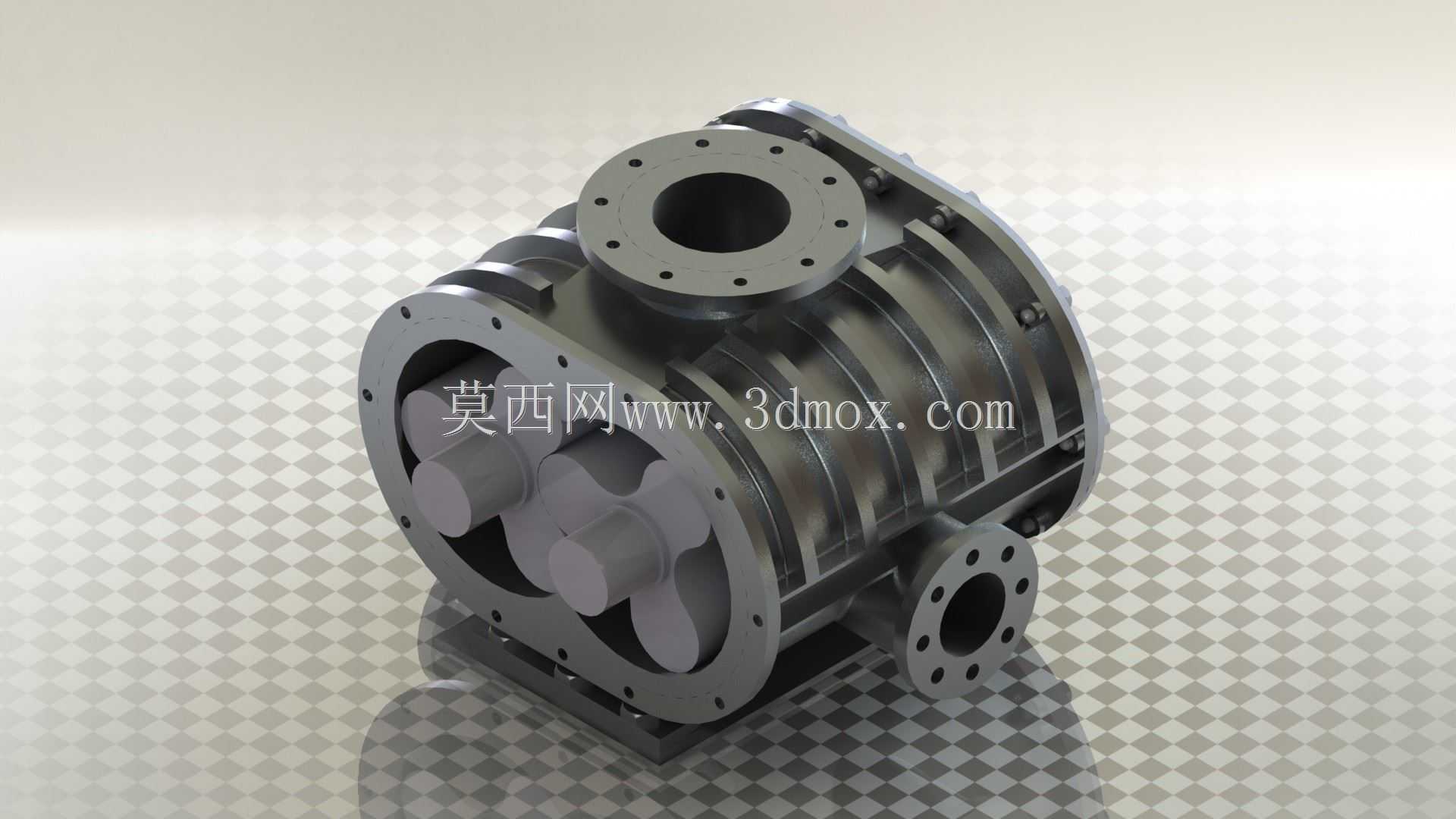

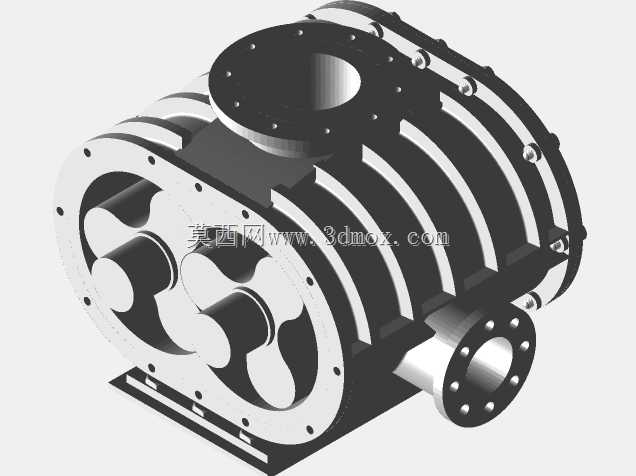

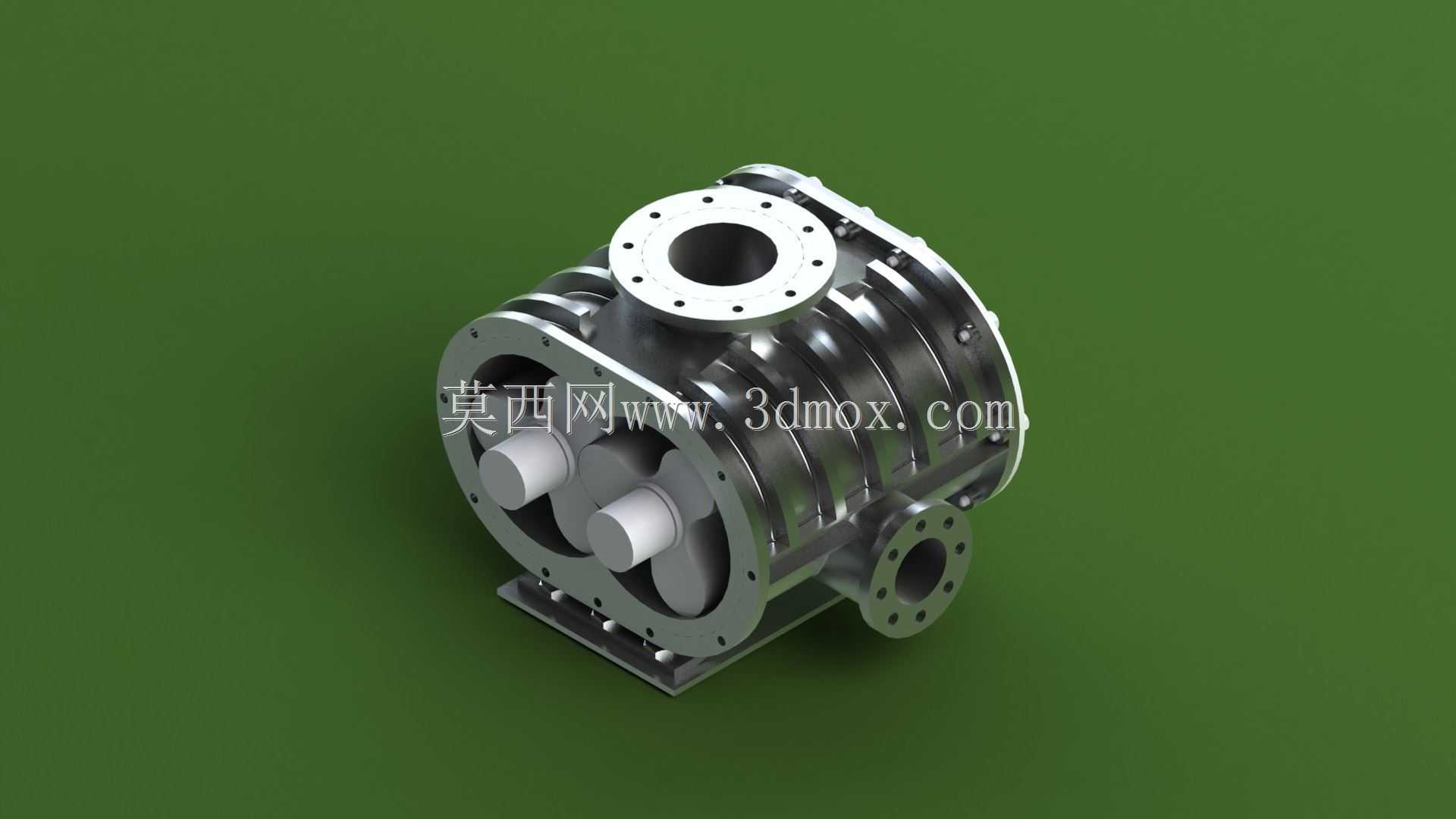

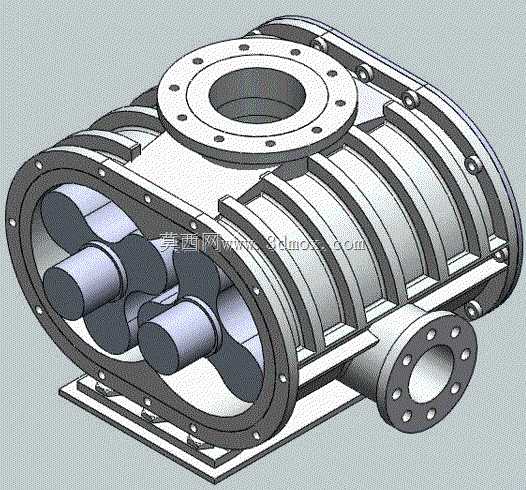

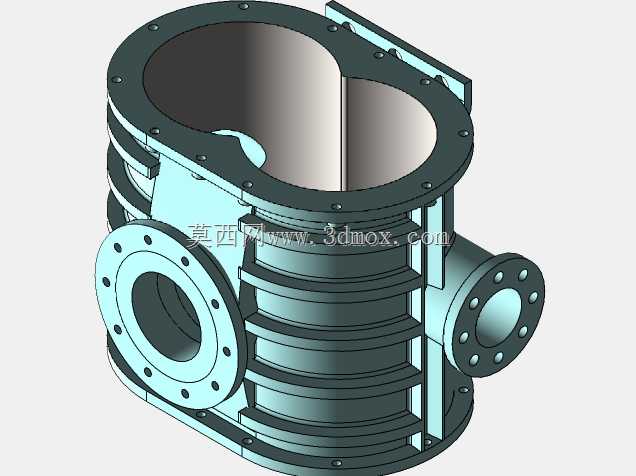

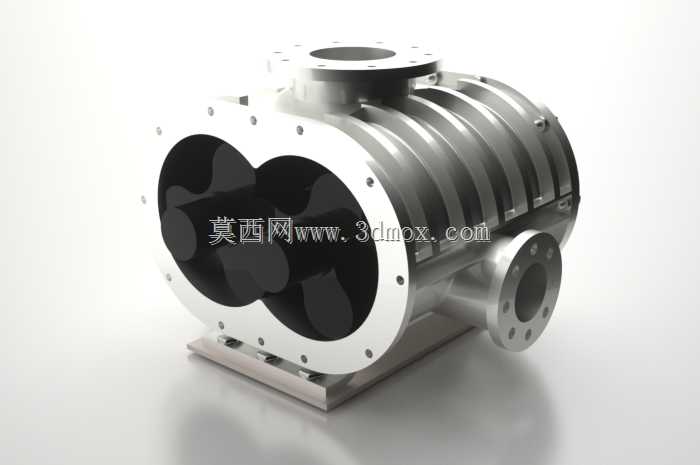

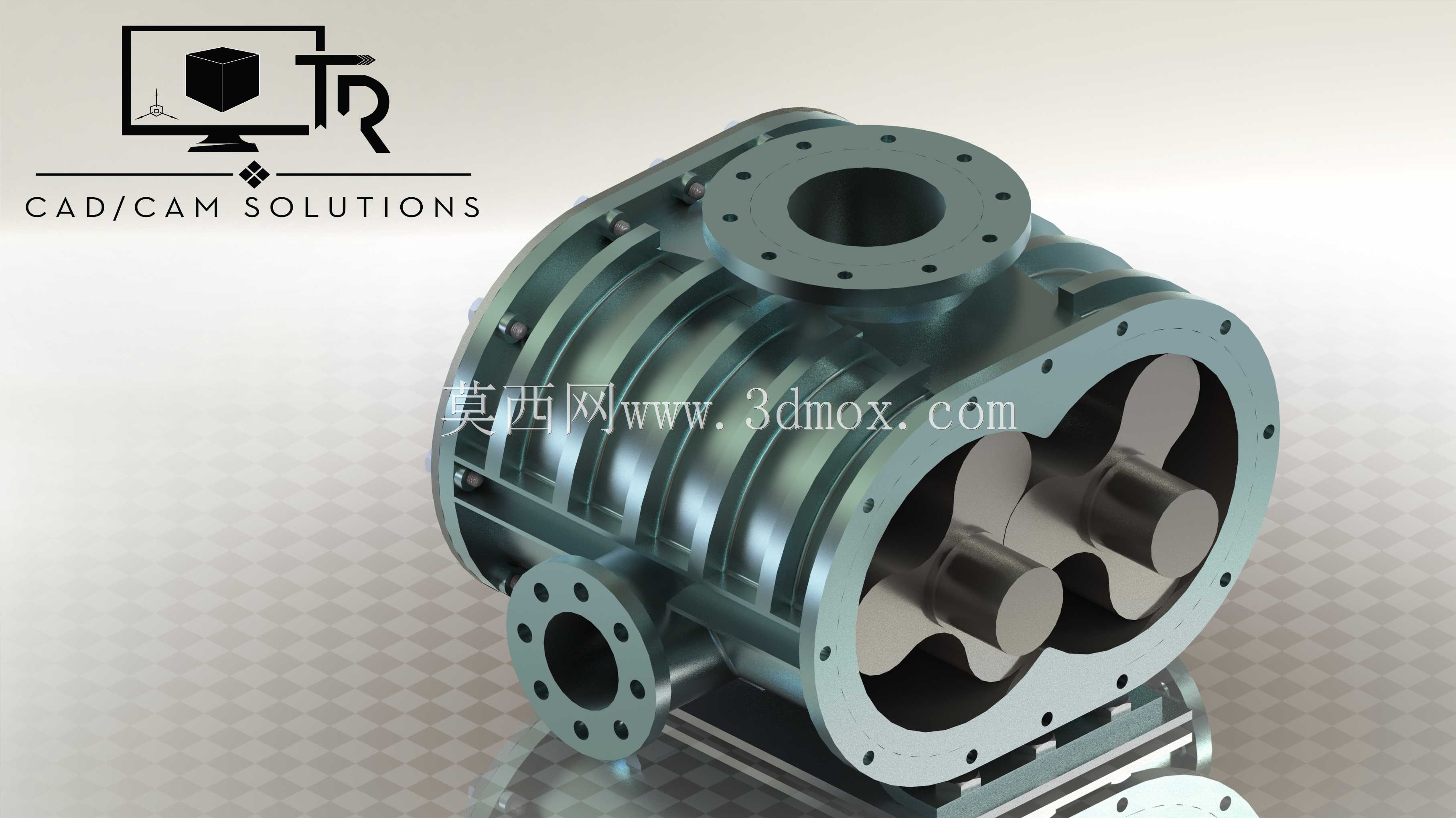

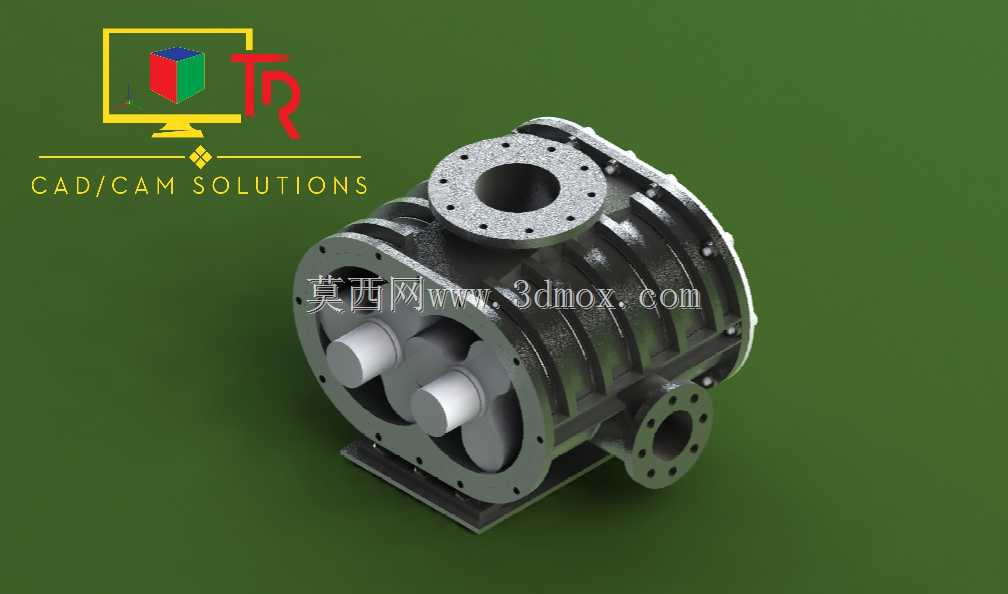

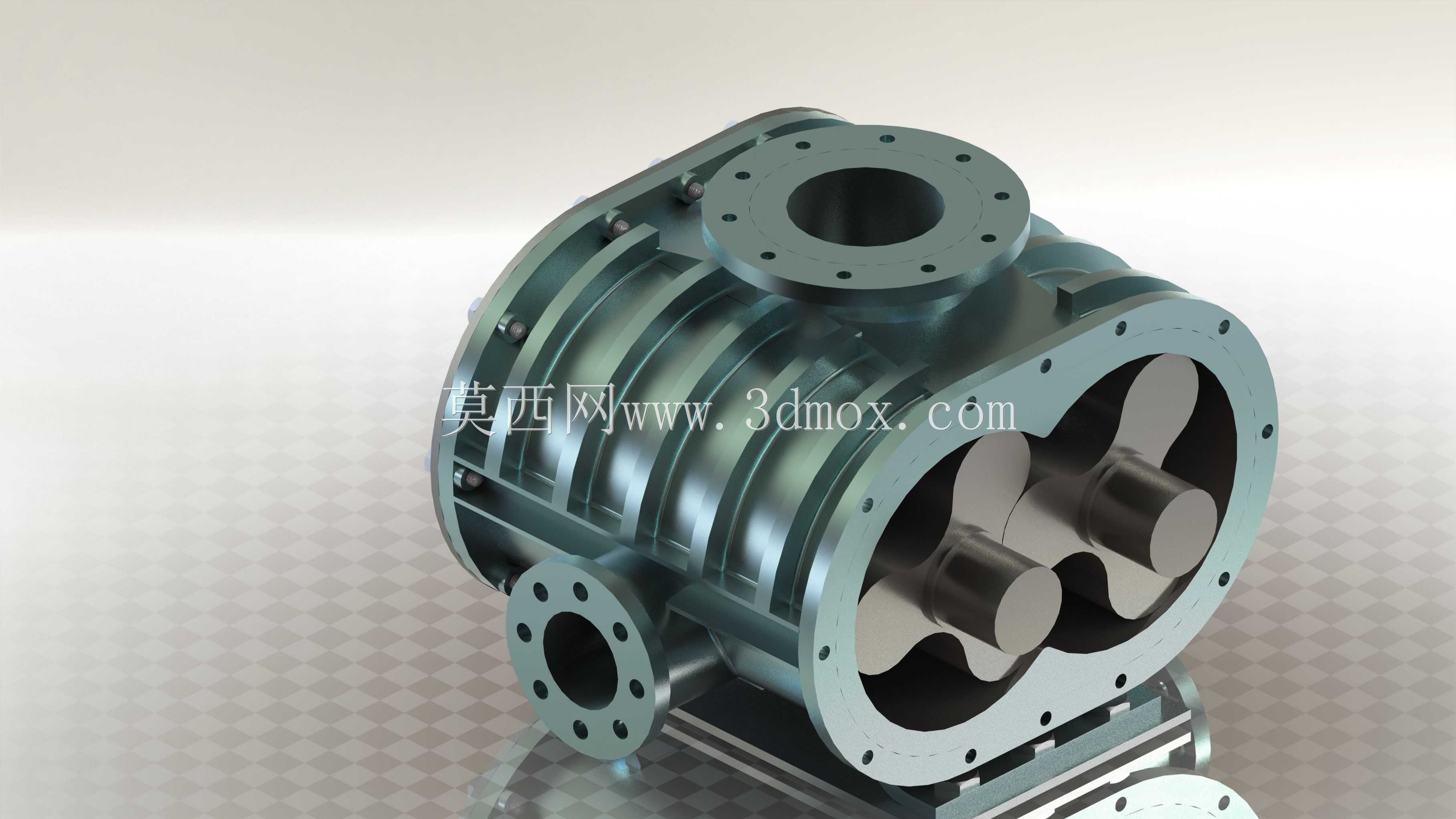

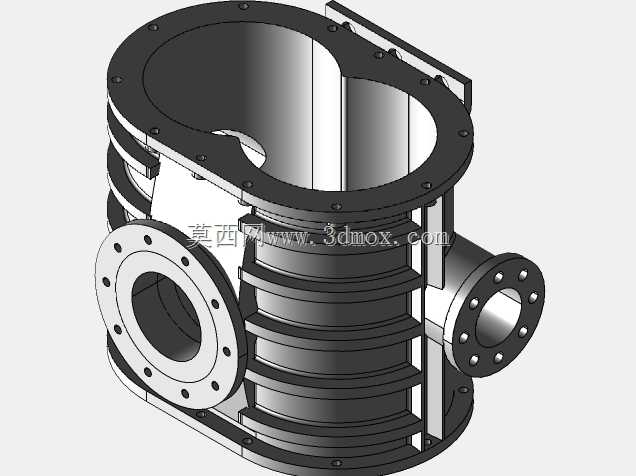

  在粉体气力输送、污水处理曝气、水产养殖增氧、冶金炉送风、化工负压抽吸这类工况里,罗茨鼓风机是核心的气源发生设备,和离心风机不同,它属于定容式回转设备,输出风压波动小,流量随转速线性变化,不会因为管网阻力小幅波动出现风量骤降的问题,这也是它在中低压气源场景里长期不可替代的核心原因。这个模型还原的是卧式三叶罗茨风机的主机腔体总成,从结构上看,壳体采用了分段式夹套水冷结构,外壁的环形散热筋既可以在自然风冷工况下增大换热面积,也可以在高压差工况下接入冷却水,带走转子压缩空气产生的热量,避免壳体热膨胀导致转子卡滞。进出风口分别采用了法兰连接结构,顶部的圆形法兰是出风口,侧下方的法兰是进风口,法兰面的螺栓孔采用了均布设计,

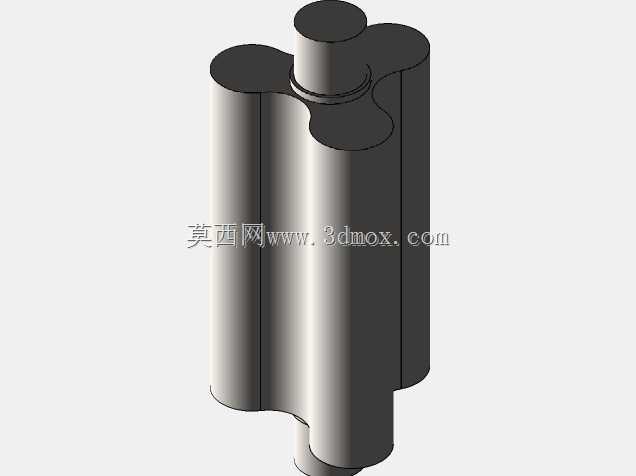

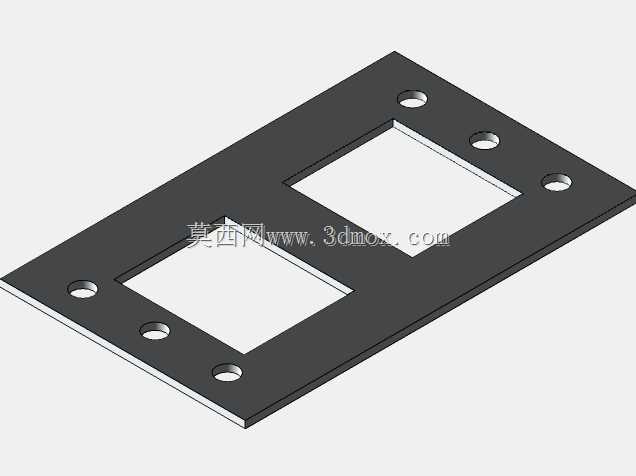

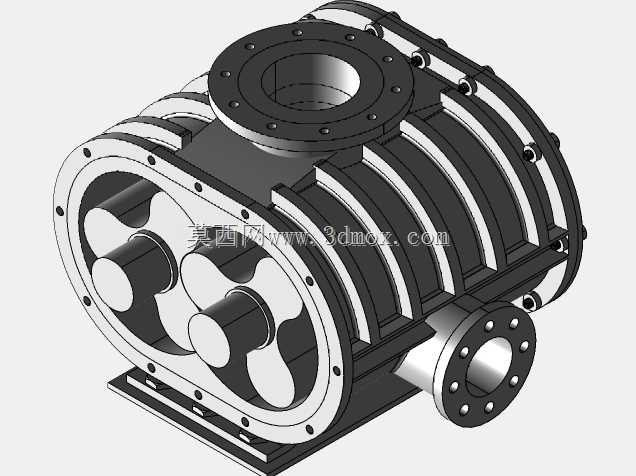

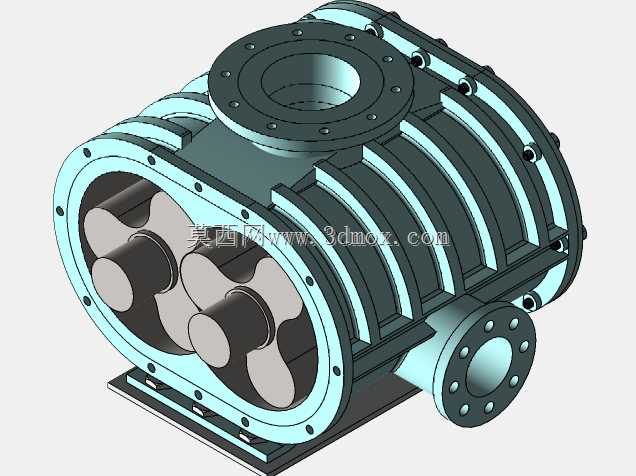

  适配PN10等级的常规管路法兰,安装时不需要额外做转接法兰,能直接对接现场的通风管路。腔体内部的两个三叶型转子是核心做功部件,转子型线采用的是渐开线包络线设计,两个转子之间、转子和壳体内壁之间、转子和端盖之间都预留了均匀的装配间隙,这个间隙的取值直接决定了设备的容积效率,间隙过小会因为热膨胀出现运转擦碰,间隙过大会导致回流泄漏增大,风压上不去,建模时这个间隙是按照0.15-0.25mm的常规装配公差预留的,完全符合实际加工装配的精度要求。转子和主轴采用的是过盈配合加键连接的结构,同步齿轮布置在腔体外侧的齿轮箱端,通过齿轮的精确啮合保证两个转子反向同步旋转,不会出现型线干涉。从安装边界来看,这个主机的底部预留了整体式安装底座,

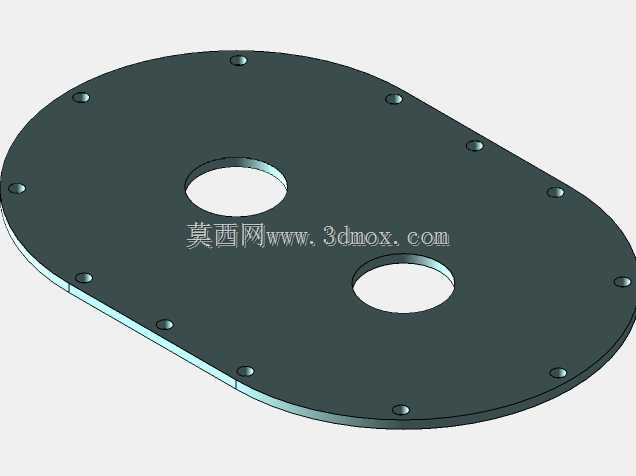

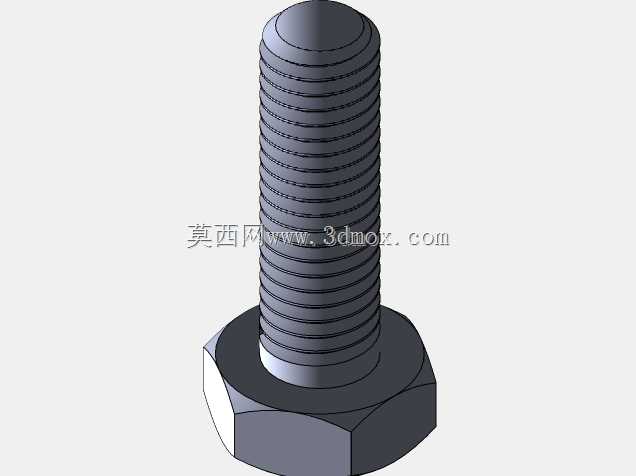

  底座上的四个安装孔是长圆孔设计,允许安装时做小幅的位置调整,适配不同规格的公共底座或者混凝土基础,安装时需要保证主轴的水平度偏差不超过0.1mm/m,避免轴承偏载导致寿命缩短。在实际选型应用时,这个结构的风机适配的升压范围通常在9.8kPa到98kPa之间,流量范围随转子长度和转速变化,单台设备就能覆盖多数中小风量的中低压气源需求。建模过程中,壳体的内腔型面是和转子型面做了运动干涉校验的,模拟转子在0-360度旋转的全行程里,所有运动部件和固定部件之间都没有干涉,同时也预留了轴承位、密封件的安装空间,端盖和壳体的连接螺栓孔位置也做了对应匹配,密封槽的尺寸是按照常规O型圈的密封标准设计的,能保证腔体在额定压力下不会出现气体泄漏。

  和两叶罗茨风机相比,三叶结构的转子在运转时气流脉动更小,噪音更低,转子的动平衡精度更容易保证,适合在对噪音控制有要求的厂区场景使用,同时三叶转子的刚性更好,在相同的中心距下可以做更长的转子长度,提升单台设备的输出流量。在做现场管路设计时,要注意进出风口的位置不能接反,进风口需要加装空气滤清器,避免粉尘进入腔体磨损转子和壳体内壁,出风口需要加装安全阀和逆止阀,避免管网压力超压或者停机时气体倒灌导致转子反转。这个模型的结构拆分完全按照实际装配逻辑做了分件,壳体、转子、端盖、法兰接口都是独立的零件,可以直接导出工程图用于加工参考,也可以用于设备布局时的干涉校验,在做整厂的气力输送系统布局时,可以直接导入这个模型,对接管路模型,提前核对安装空间和接口尺寸,避免现场安装时出现管路错位、空间不足的问题。另外,壳体上预留的多个螺纹孔是用于安装压力表、温度传感器或者泄压阀的,建模时这些接口的尺寸都是按照常规仪表的安装螺纹做的,不需要额外做转接。
