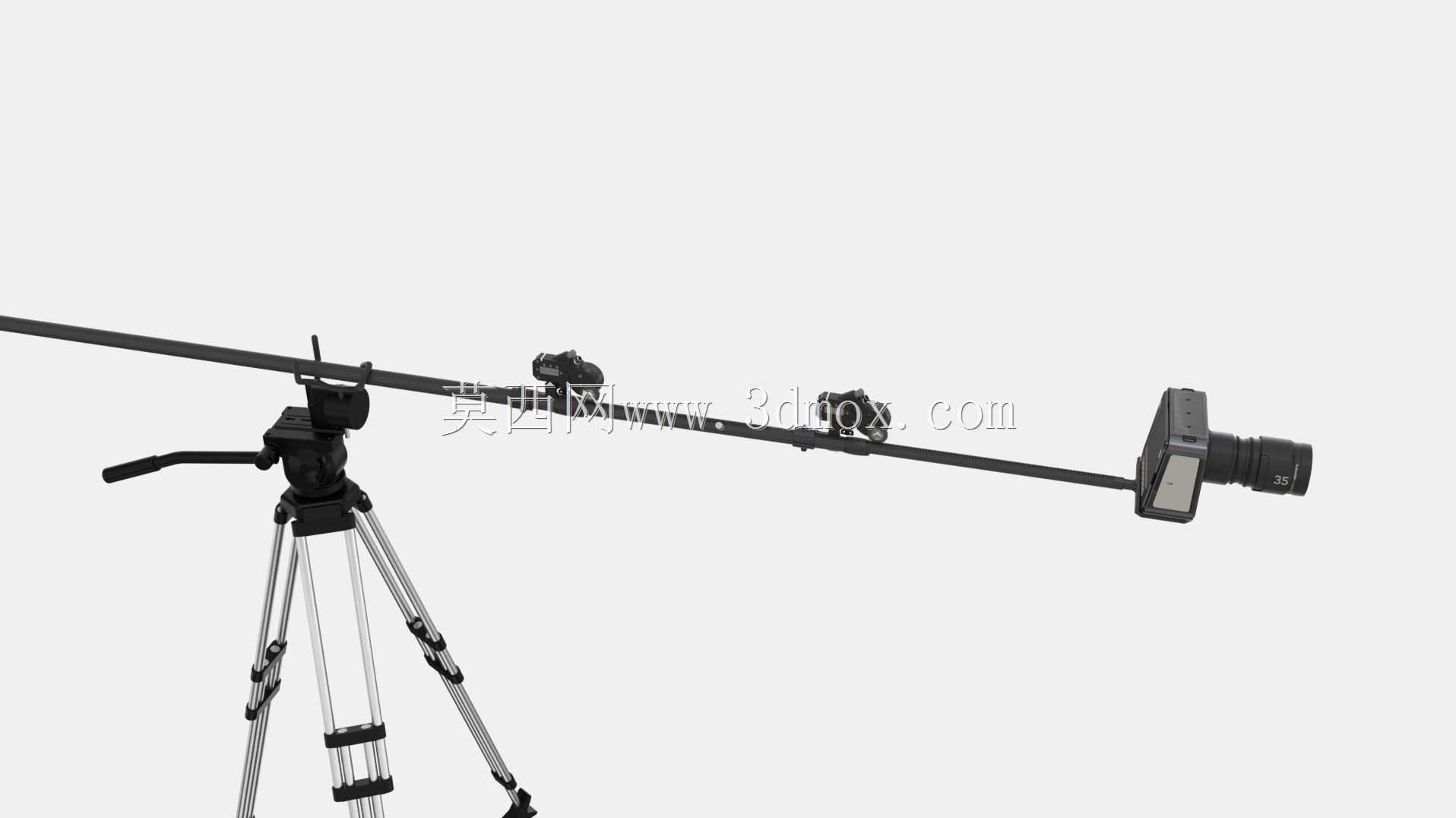

三脚架搭载式伸缩摄像滑轨结构设计

　　这款伸缩摄像滑轨的核心应用场景覆盖影视创作、商业广告拍摄、短视频内容生产、纪录片外景摄制等多个专业影像领域，区别于传统固定长度滑轨，其伸缩式结构可在不拆卸主体部件的前提下快速调整有效滑动行程，适配不同景别的运镜需求，在狭小室内空间拍摄时可收缩至较短长度避免磕碰障碍物，在开阔外景场景下可伸出至最大行程实现长距离平滑推拉运镜，无需携带多根不同长度的滑轨即可覆盖多数常规拍摄场景，大幅降低外拍设备携带负重。从实际使用功能来看，滑轨主体采用双平行光轴作为滑动导向载体，滑块与光轴配合处设置低摩擦线性衬套，推动摄像搭载平台时可实现无卡顿的匀速滑动，避免运镜过程中出现画面抖动、顿挫的问题；滑轨两端设置有限位缓冲结构，

　　当滑块滑动至行程端点时可通过弹性缓冲件抵消冲击力，防止滑块硬碰撞导致搭载的摄像设备出现位移甚至脱落。滑轨底部设置标准三脚架安装接口，可兼容市面多数主流专业三脚架的快装板连接尺寸，安装时无需额外定制转接配件，将滑轨中部的连接座与三脚架云台锁紧后即可完成架设，架设后滑轨整体保持水平状态，可通过三脚架的水平调节结构快速完成水平校准，无需额外添加水平校准配件。设计过程中优先考虑了结构的刚性平衡，滑轨主体采用轻量化高强度铝合金型材作为基础框架，在保证滑轨伸出最大行程时不会出现明显下挠变形的前提下，尽可能降低整体自重，避免三脚架承载过重出现倾覆风险；滑块部分设置有通用摄像设备安装螺孔，兼容标准1/4英寸、3/8英寸摄像设备安装规格，

　　可直接搭载单反相机、微单相机、小型电影机以及配套的跟焦器、监视器等附件，滑块上还预留了附件扩展螺孔，可根据拍摄需求加装外置补光灯、收音麦克风等配件，无需额外搭建扩展支架。从安装边界尺寸来看，滑轨收缩状态下整体长度可满足常规双肩摄影包的容纳尺寸，伸出后最大有效滑动行程可覆盖从近景特写到中景全景的运镜距离，滑轨整体宽度控制在三脚架云台的承载支撑范围内，架设后重心始终落在三脚架支撑面以内，即使搭载重量较大的专业摄像设备也不会出现重心偏移侧翻的问题；滑轨的伸缩锁紧结构采用偏心凸轮锁紧机构，调整到所需行程后扳动锁紧扳手即可快速固定伸缩段位置，锁紧后伸缩段不会出现滑动位移，保证运镜过程中滑轨整体长度保持固定，避免画面出现焦距意外变动的问题。

　　滑动阻尼可通过滑块侧面的调节旋钮进行微调，使用者可根据搭载设备的重量调整阻尼大小，重量较大的设备可适当调大阻尼保证滑动速度均匀可控，重量较轻的设备可调小阻尼降低推动阻力，适配不同使用者的操作手感需求。滑轨与三脚架的连接位置设置在滑轨整体的重心平衡点处，架设后无需额外调整配重即可保持水平平衡，减少三脚架云台的承重调节步骤，架设时间相比传统非平衡式滑轨缩短近一半，尤其适合需要频繁转场的外景拍摄场景。在结构细节处理上，滑轨光轴表面做了硬质阳极氧化处理，长期滑动使用不会出现表面划伤、锈蚀的问题，衬套采用自润滑材质，日常使用无需定期加注润滑脂即可保持顺滑的滑动状态，降低后期维护成本；伸缩段的配合处设置有防尘胶条，可阻挡外景拍摄时的沙尘、碎屑进入伸缩配合间隙，避免伸缩动作出现卡滞，提升复杂户外环境下的使用可靠性。
