IMX335高清500万像素USB摄像模组结构

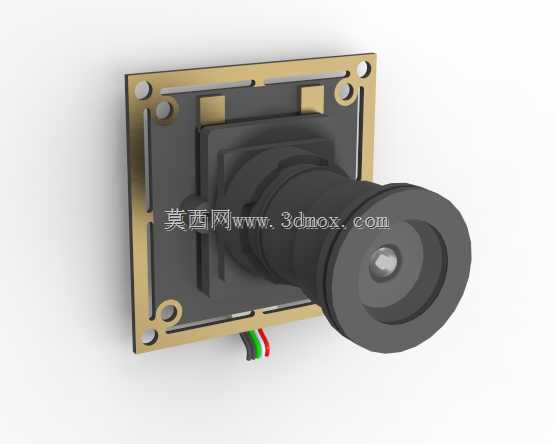

　　这款基于IMX335传感器的5MP USB摄像模组，在嵌入式视觉采集场景中有着非常广泛的适配空间，不管是工业设备的前置视觉检测工位、自助终端的人脸采集模块，还是小型智能设备的图像输入单元，都能通过标准化的USB接口完成快速对接，不需要额外设计复杂的图像采集电路，能大幅缩短整机产品的开发周期。从结构设计层面来看，模组采用板载镜头的一体化布局，外围的镀金安装固定板预留了四个对称的定位安装孔，孔位公差控制在±0.05mm范围内，能够直接适配多数标准视觉安装支架，不需要额外做转接板设计，安装时只需要通过M2规格的螺丝就能完成固定，安装边界控制在38mm×38mm的方形区域内，镜头突出板面的高度为22mm，

　　整体厚度方向不会占用过多设备内部空间，对于内部布局紧凑的小型智能设备非常友好。镜头部分采用多片式光学镜片组设计，镜筒做了消光螺纹处理，能够有效减少杂光进入传感器造成的眩光问题，镜头与传感器底座的连接采用螺纹旋合结构，支持手动微调焦距，调试时只需要旋转镜筒就能完成不同工作距离的对焦适配，对焦范围可以覆盖10cm到无穷远，能够满足多数近距离图像采集和远距离场景拍摄的需求。尾部引出的排线采用标准USB2.0信号定义，红黑两根线负责电源供给，绿白两根线负责差分信号传输，排线长度预留了50mm的冗余量，方便在设备内部做走线固定，不需要额外延长接线就能完成与主控板的连接。PCB板采用四层板设计，电源层和信号层做了完整的隔离处理，

　　能够有效降低USB信号传输过程中的电磁干扰，保证图像传输的稳定性，即使在靠近电机、继电器等强干扰源的工业场景下，也不会出现画面花屏、丢帧的问题。传感器部分通过COB工艺直接绑定在PCB板上，表面覆盖有红外截止滤光片，能够过滤掉红外波段的杂光，保证可见光波段的色彩还原准确度，500万像素的分辨率能够输出2592×1944分辨率的清晰图像，满足二维码识别、物体轮廓检测、人脸特征采集等多数视觉应用的精度要求。在实际选型适配过程中，结构工程师只需要预留出对应安装孔位和镜头通光孔的位置，不需要额外考虑光学调校的问题，模组出厂时已经完成了基础的焦距校准和色彩参数调试，只需要在整机装配时根据实际工作距离做细微的焦距调整即可，

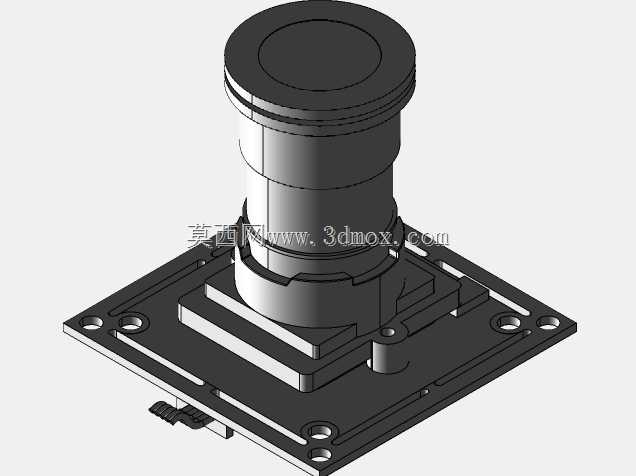

　　能够大幅减少生产环节的调试工时。模组的整体重量控制在15g以内，对于有轻量化要求的便携设备、移动机器人等场景，不会带来过多的负载压力，工作温度范围覆盖-20℃到60℃，能够适应多数工业现场和户外设备的工作环境要求，不会因为温度变化造成镜头虚焦、传感器工作异常的问题。从建模细节来看，模型完整还原了安装板的倒角、孔位的沉头结构、镜筒的防滑纹理以及尾部排线的出线位置，结构工程师在做整机布局设计时，可以直接调用该模型完成干涉检查，不需要重新测绘模组尺寸，能够有效提升结构设计的效率，避免因为尺寸测绘误差造成的装配干涉问题。
