拖拉机配套液压制动缸结构设计

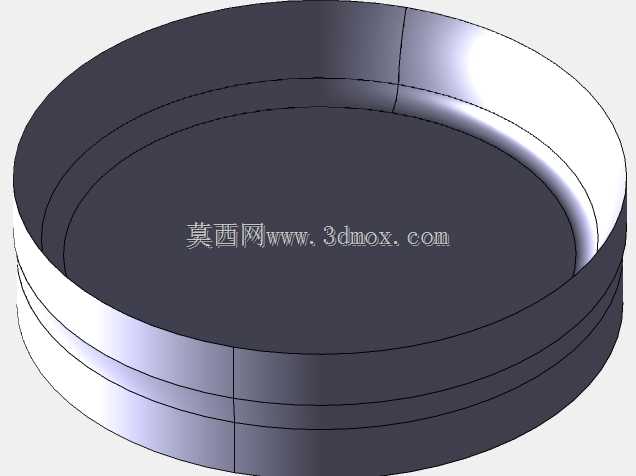

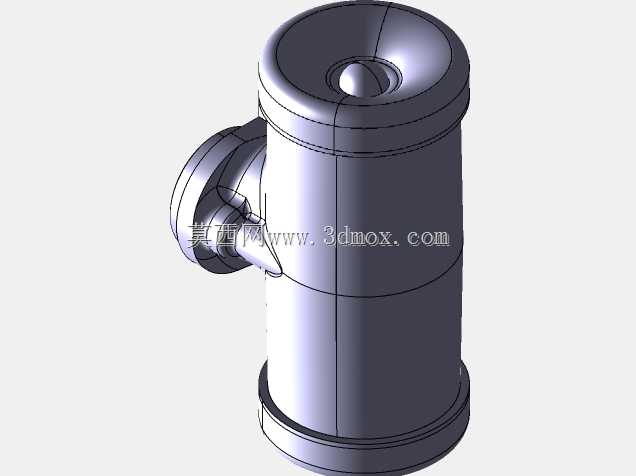

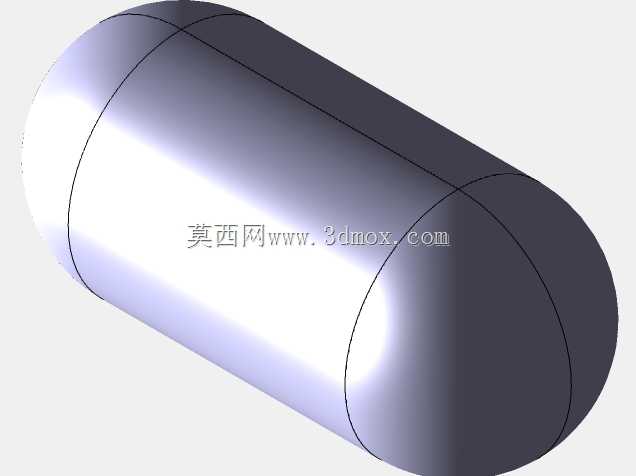

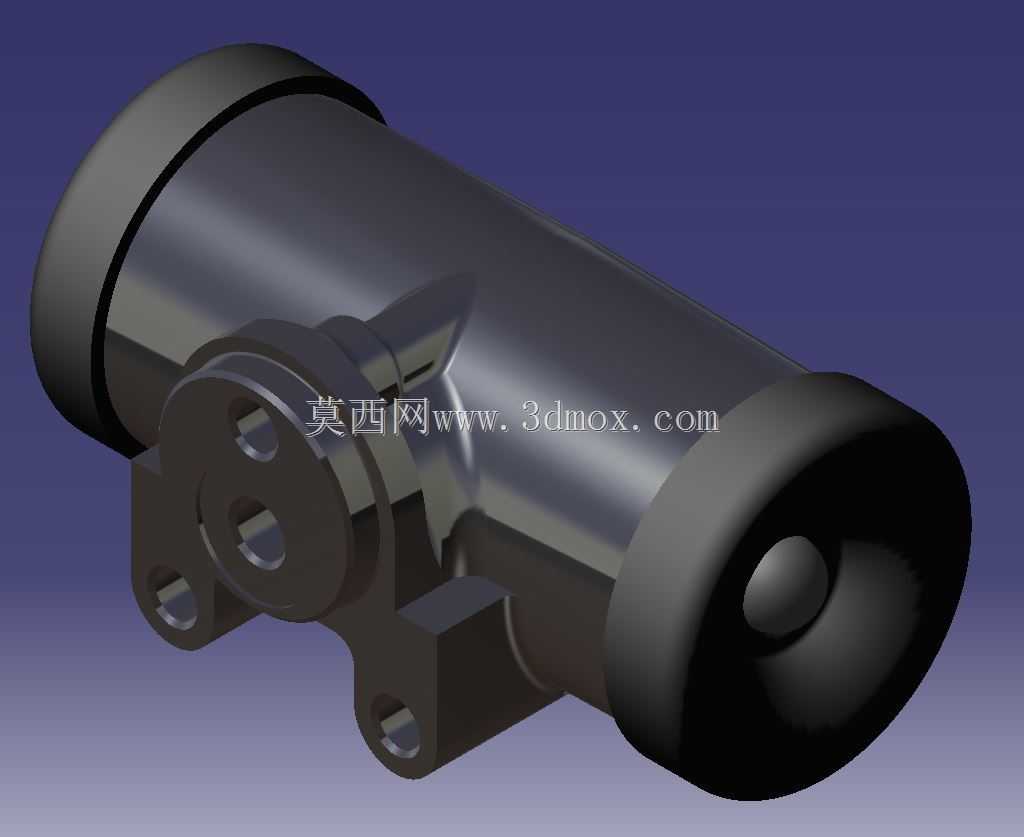

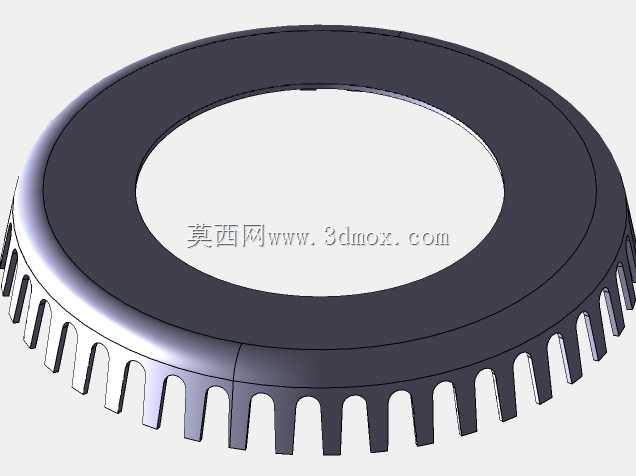

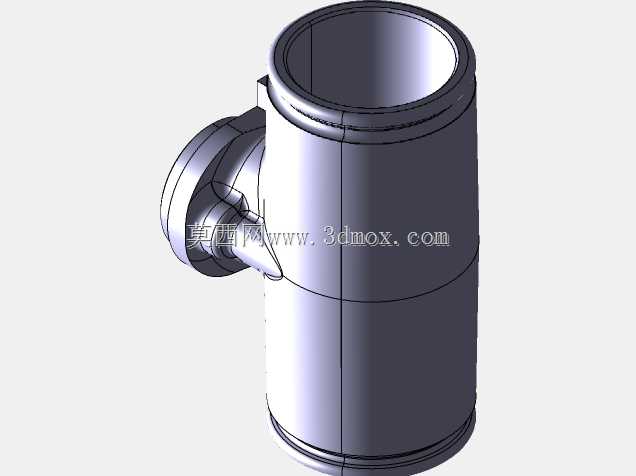

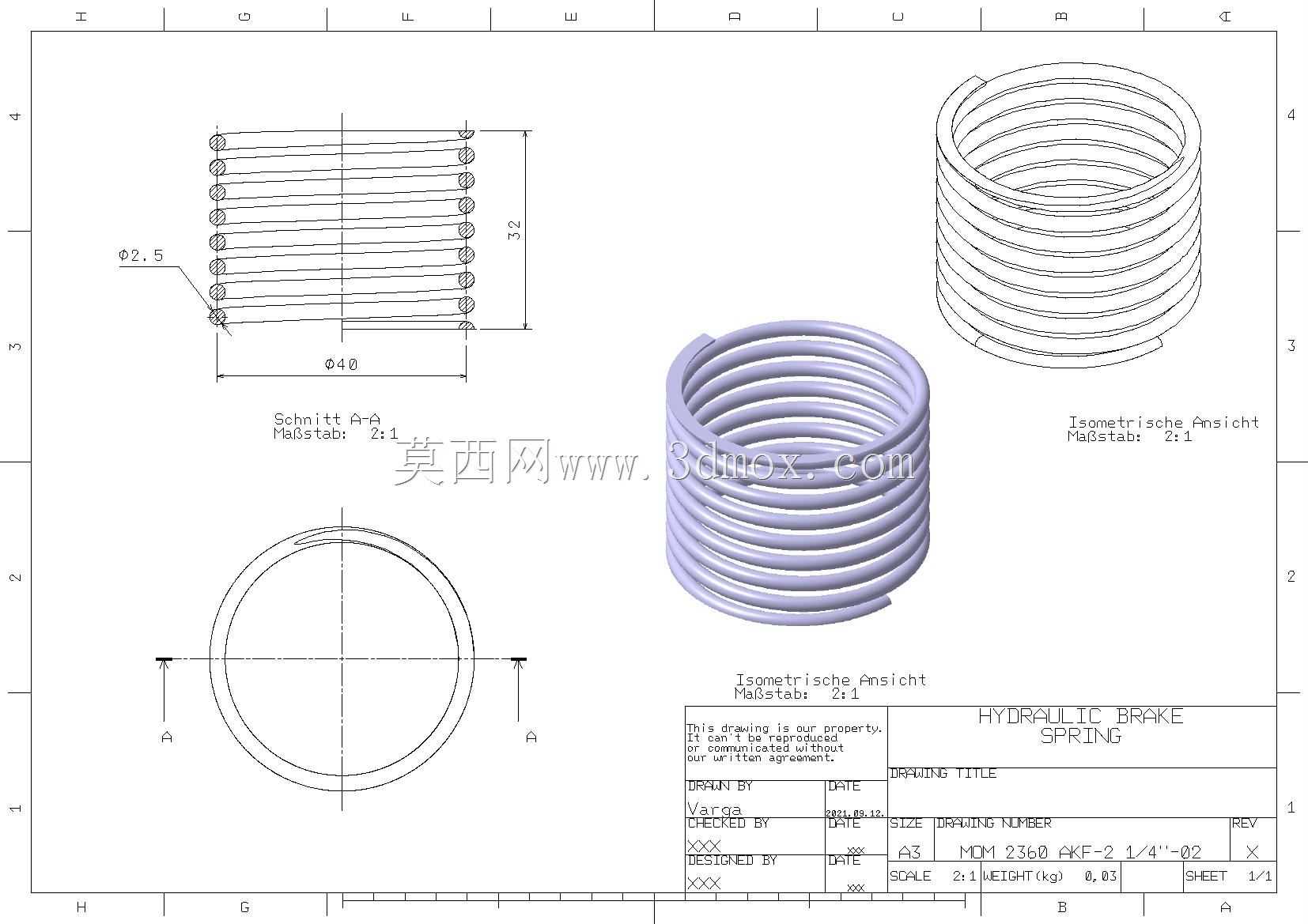

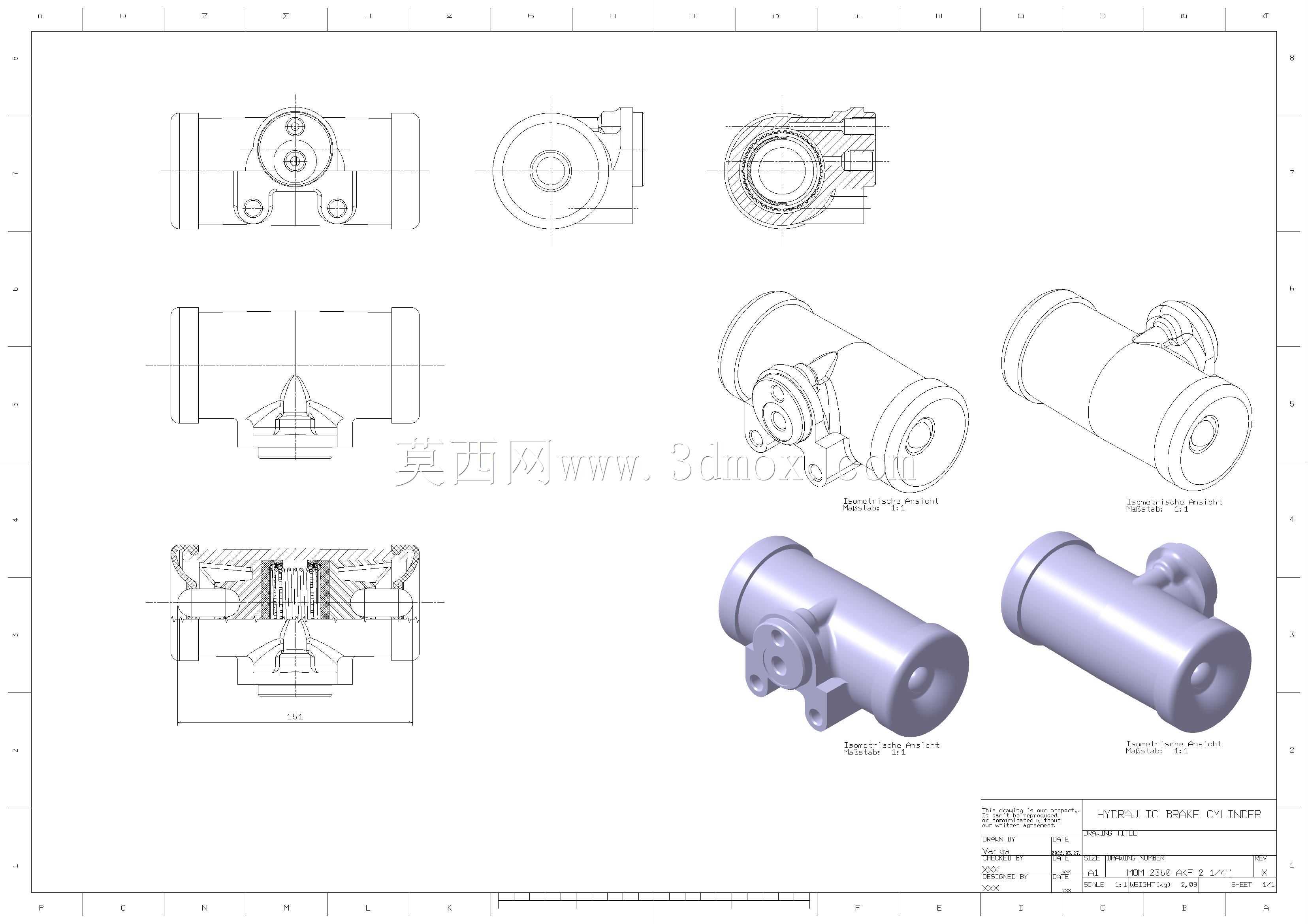

　　这款液压制动缸主要适配农用拖拉机的行车制动回路，作为轮边制动系统的核心液压执行部件，承担着将制动管路输送的液压压力转化为制动蹄机械推力的作用，直接决定车辆制动过程的响应速度与制动力输出稳定性。从实际作业场景来看，农用拖拉机常年在泥泞、坡地、硬质土路等复杂非铺装路面作业，频繁的转向、载重爬坡、地块转移都需要制动系统具备足够的可靠性，这款制动缸的结构设计充分考虑了田间作业的恶劣工况，缸体采用一体化铸造成型的主体结构，外部安装支座与缸筒本体融合设计，避免了分体式连接带来的密封失效、连接松动风险。

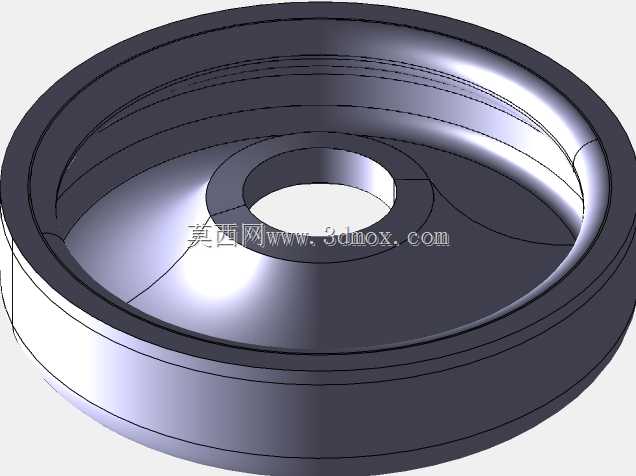

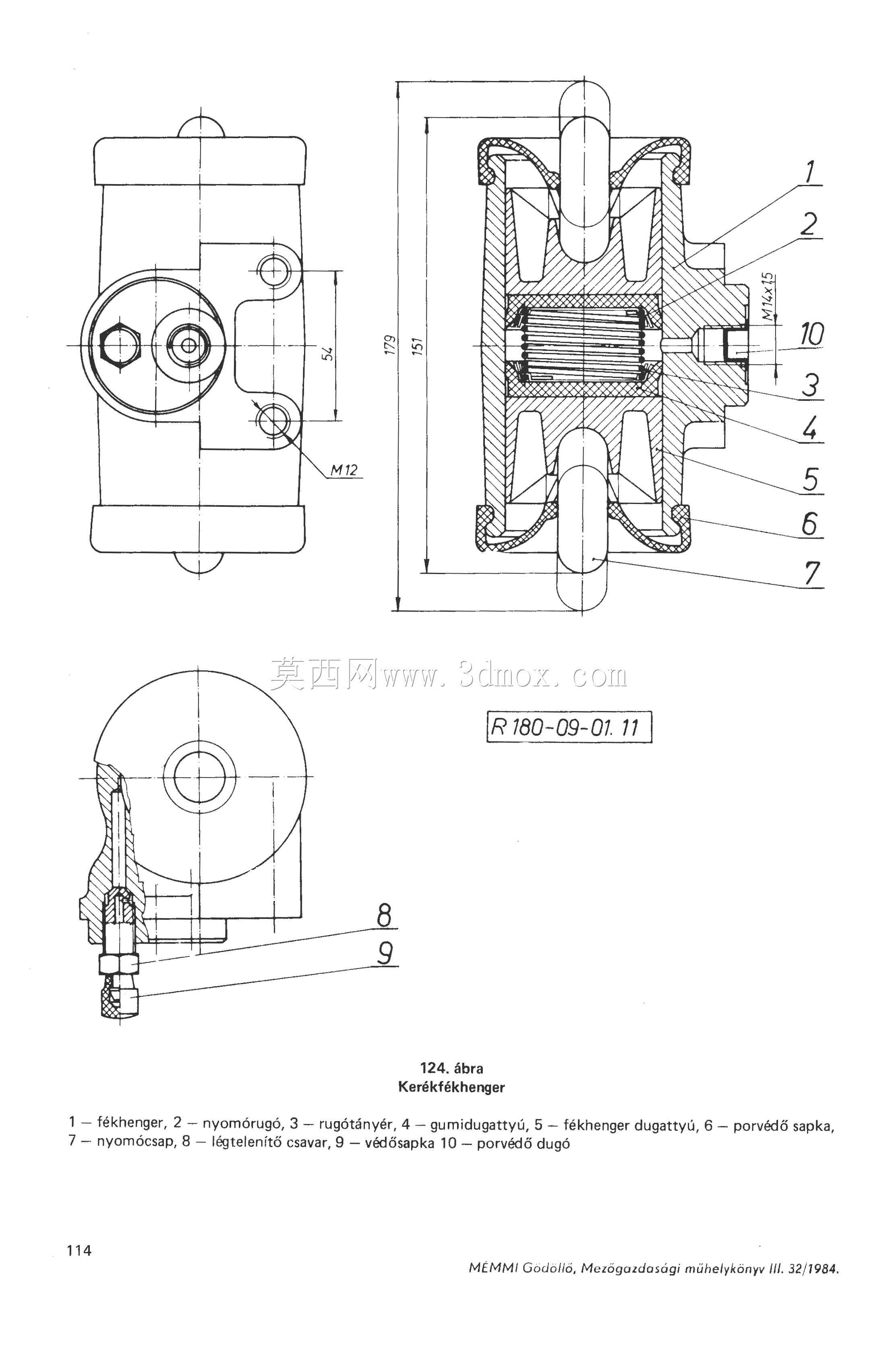

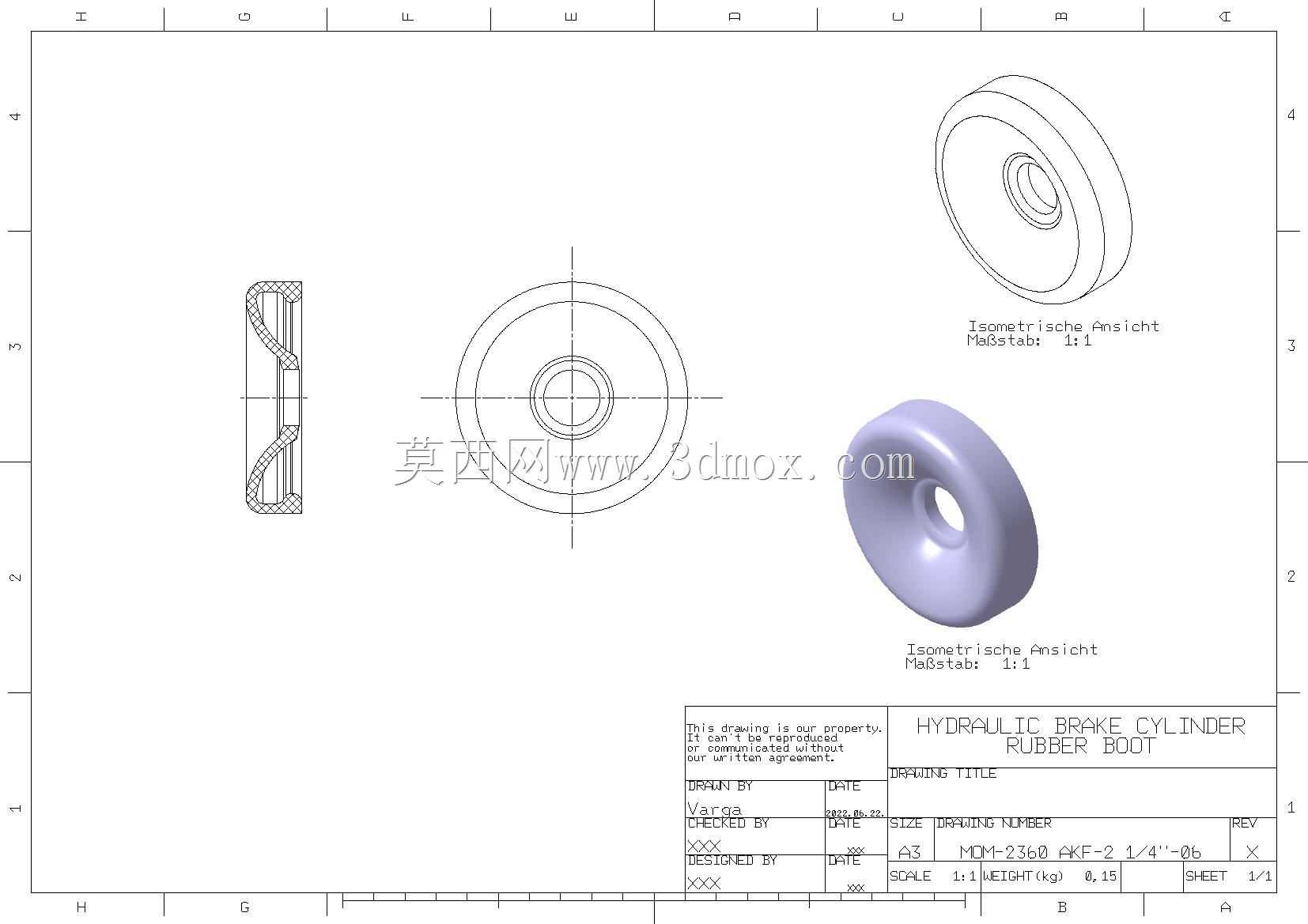

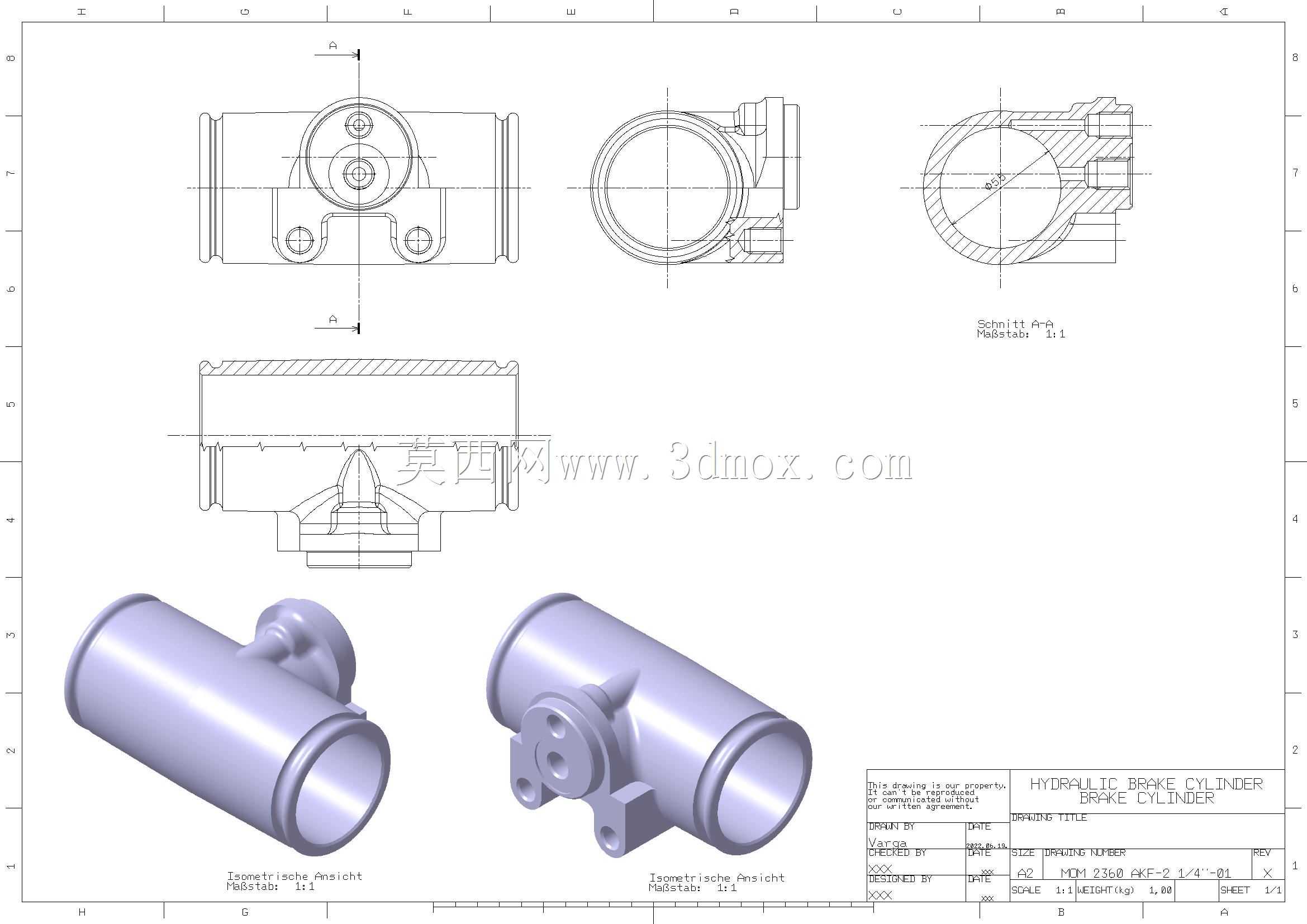

　　从功能特性上看，该制动缸为单腔液压驱动结构，进油口采用1/4英寸标准管螺纹接口，能够直接匹配农用机械通用的液压制动管路规格，无需额外加装转换接头即可完成管路对接。缸体侧方的集成安装支座设置了三个定位安装孔，孔位的同轴度与位置度公差严格控制在0.05mm以内，能够保证制动缸安装到车桥对应位置后，输出推杆的运动轴线与制动凸轮的受力轴线完全重合，避免偏载导致的推杆卡滞、密封件偏磨问题。缸体两端的端盖采用径向密封结构，配合缸筒内壁的高精度珩磨加工面，表面粗糙度达到Ra0.8，能够在12MPa的额定工作压力下保持零泄漏，即使在低温环境下液压油黏度升高，也能保证密封件的贴合性能，不会出现制动疲软、压力建压缓慢的问题。

　　设计过程中，首先围绕拖拉机桥体的安装边界做了尺寸适配，整体缸体的轴向长度控制在适配RáBA-180系列拖拉机前桥安装位的范围内，最大外圆直径避开了桥体周边的转向拉杆、轮毂加强筋的运动干涉区域，安装支座的伸出长度经过反复校核，保证在车轮最大转向角度下，制动缸本体不会与周边的转向节、挡泥板支架发生剐蹭。内部活塞的行程设计匹配对应制动蹄的张开量需求，既保证制动时蹄片能够完全贴合制动鼓内壁达到额定制动力矩，也预留了足够的蹄片磨损补偿行程，在蹄片正常磨损范围内不需要手动调整制动间隙，降低日常维护的工作量。

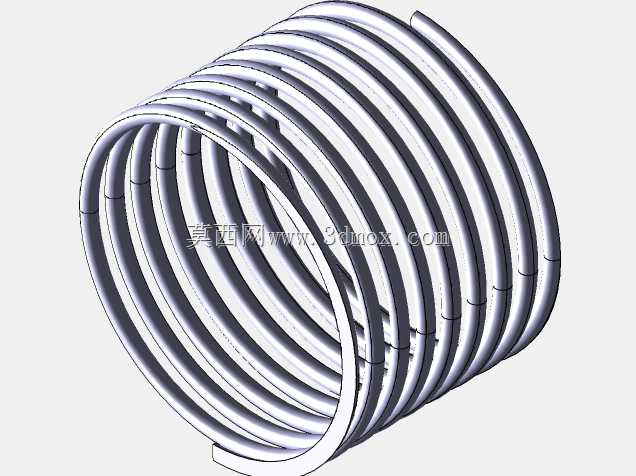

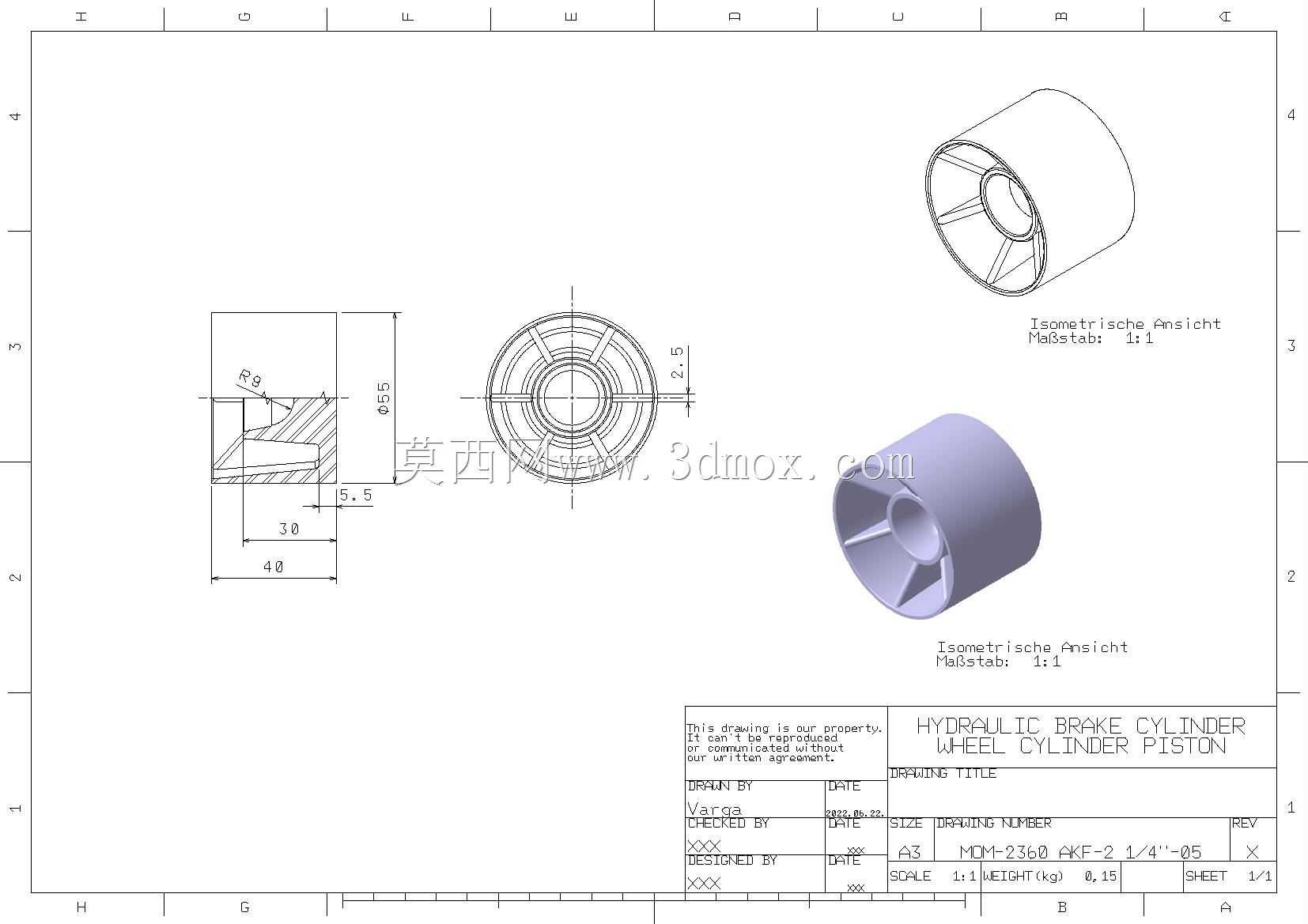

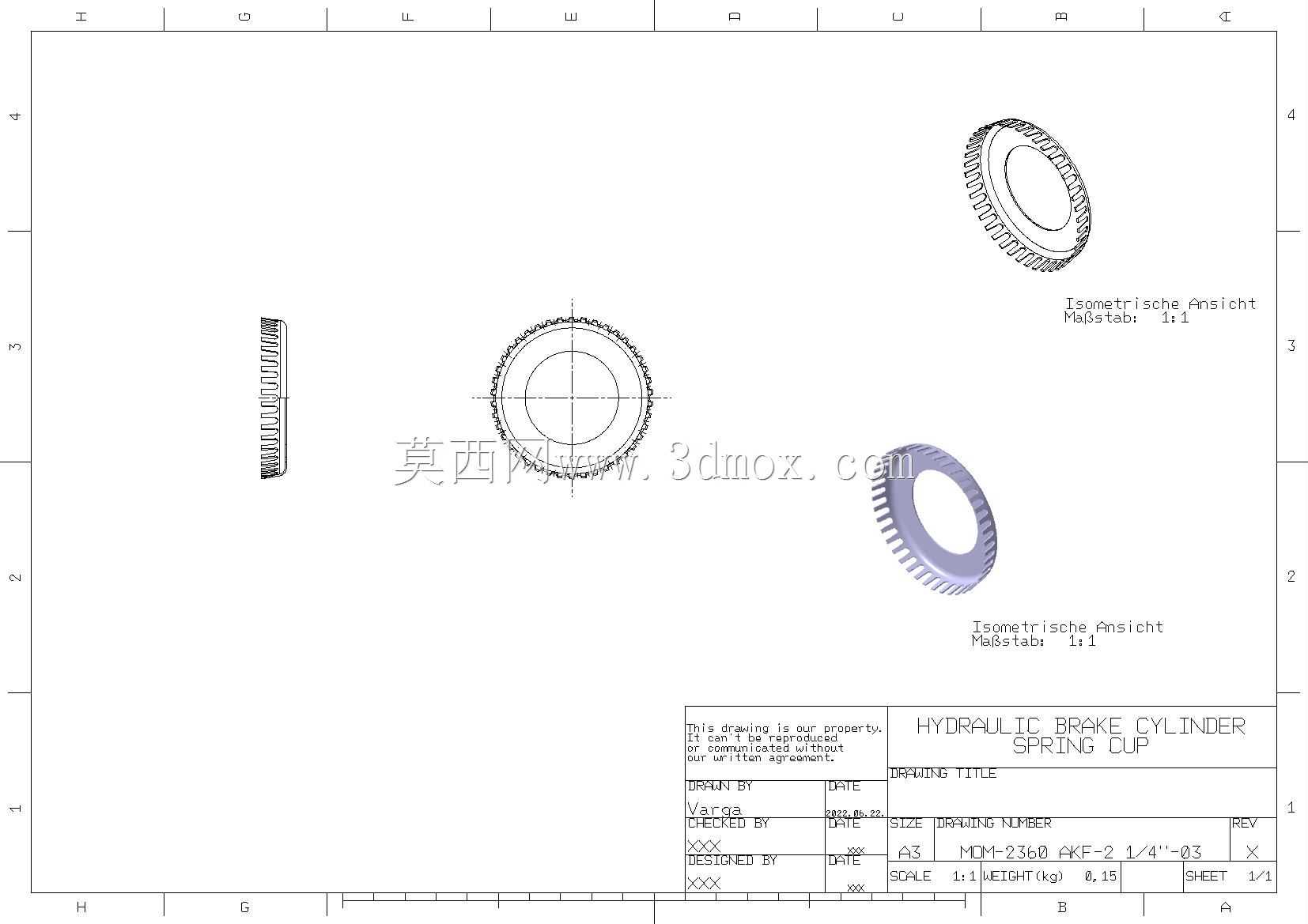

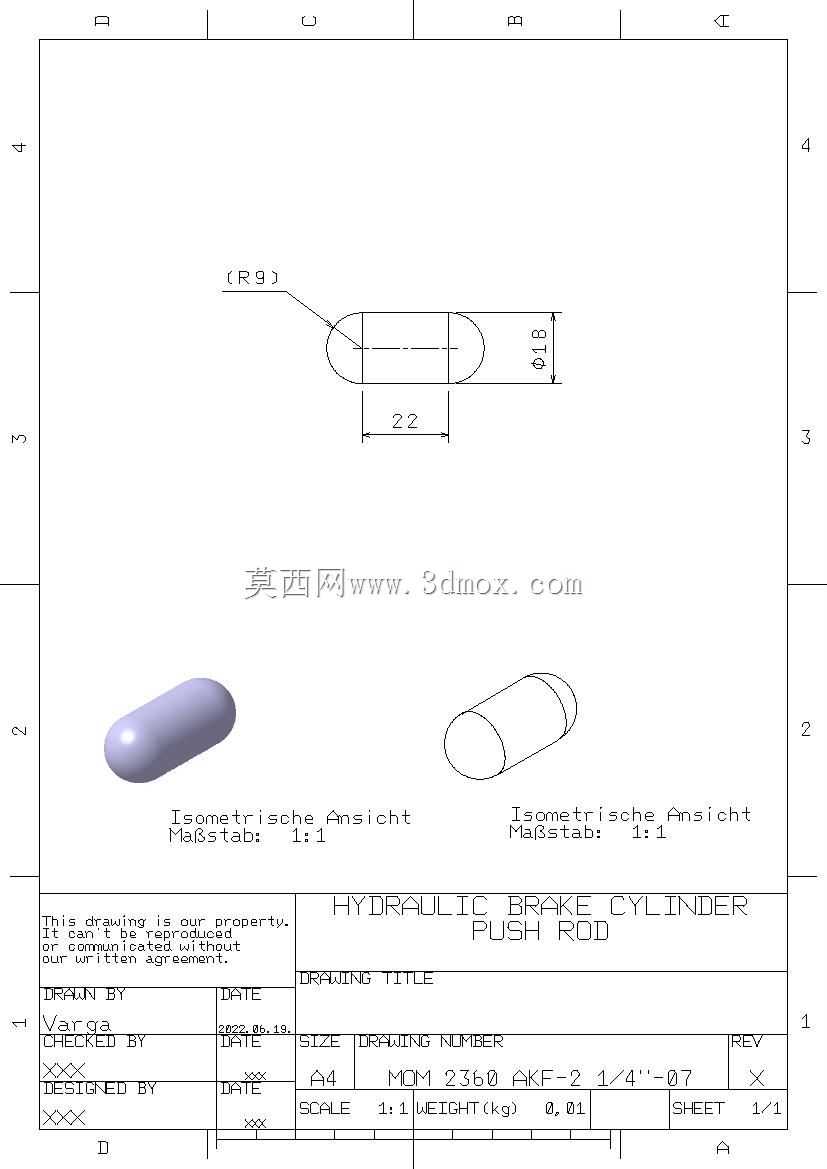

　　从结构细节来看，活塞与推杆之间采用球面接触的传力结构，能够抵消安装过程中微小的角度偏差，避免活塞在缸筒内出现偏磨，延长密封件与缸体的使用寿命。缸体外部的安装面做了铣平加工，安装时配合密封垫片能够完全贴合桥体的安装基准面，避免作业过程中泥水、秸秆碎屑进入安装缝隙造成的固定螺栓锈蚀。进油口的位置设置在缸体侧上方，能够保证管路接入后不会与轮毂的旋转部件产生干涉，同时也方便日常维护时的排气操作，制动系统加注液压油时，不需要拆解其他部件即可完成缸内空气的排出，保证制动响应的及时性。

　　在实际选型匹配过程中，这款制动缸的输出推力参数经过标定，在额定工作压力下能够输出足够的推力驱动制动凸轮转动，满足拖拉机满载状态下的坡道制动需求，即使在载重拖挂农机具的状态下，也能保证足够的制动力矩，避免坡地溜车风险。缸体外部的非加工面做了氧化防锈处理，能够抵御田间作业时的化肥、农药残留腐蚀，以及泥水冲刷带来的锈蚀问题，适配农用机械长时间户外作业的使用环境。整个结构没有采用复杂的集成阀组设计，所有部件均为可拆解结构，后期维护时仅需要更换对应的密封件即可完成修复，不需要整体更换缸体，大幅降低了使用过程中的维护成本，也适配基层维修站点的维修能力，不需要专用工具即可完成拆解与装配。
