多色不锈钢指环结构设计方案

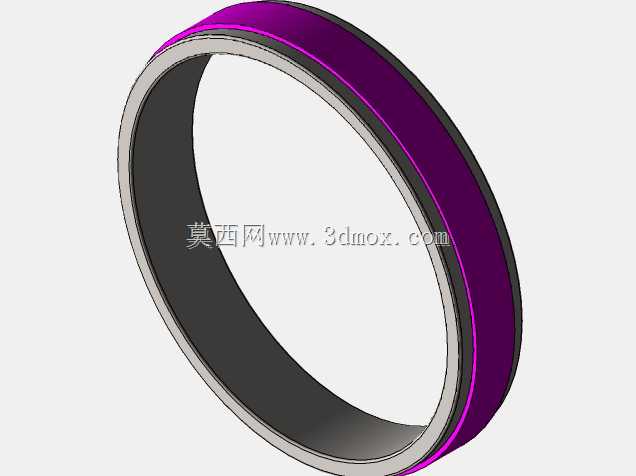

　　日常接触到的这类环形不锈钢构件，最常见的应用场景集中在随身饰品佩戴、小型工装定位环、装饰构件嵌套这几个方向，做结构设计的时候首先要把佩戴或者装配的适配边界放在第一位，不能只盯着外观效果做曲面。先从尺寸边界说起，这类环形件的内孔直径是核心尺寸，作为随身佩戴使用时，内孔公差要控制在正负0.05mm以内，太小会出现卡滞，佩戴舒适度差，太大则容易滑脱，环身的壁厚要做均匀控制，常规佩戴款的壁厚控制在1.8mm到2.2mm之间，既保证足够的结构强度，不会因为日常磕碰出现变形，也不会因为壁厚过大导致整体重量超标，长时间佩戴产生压痕。环身的截面设计不是简单的矩形截面，靠近内侧接触皮肤的位置要做R0.3mm的圆角过渡，避免锐边接触皮肤造成磨损，外侧的装饰面可以根据表面处理工艺的需求做不同的弧度设计，比如做彩色镀层的款式，外侧可以做0.2mm的微弧面，让镀层的颜色呈现更均匀的光影效果，不会因为平面的光线反射出现色差观感。设计思路上，首先要考虑不锈钢材质的加工特性，这类环形件一般采用304或者316L不锈钢作为基材，冷弯成型或者精铸之后做抛光处理，表面的彩色层采用PVD真空镀工艺，不同颜色的镀层厚度要控制在0.02mm到0.05mm之间，镀层过薄容易磨损脱落，过厚则会影响环身的最终装配尺寸，尤其是多件叠放展示或者嵌套使用的时候，镀层厚度带来的尺寸累积误差要提前在建模阶段做尺寸补偿。从功能特性来看，这类不锈钢环除了基础的装饰佩戴功能，

　　在工业场景里也可以作为小型轴类零件的定位挡圈、管线的固定套环使用，这时候对环身的圆度要求会更高，圆度公差要控制在0.03mm以内，端面的垂直度也要做相应约束，避免装配之后出现倾斜。建模的时候要注意环身的曲面连续性，外侧装饰面和内侧接触面的过渡要做到G2连续，不仅是为了外观顺滑，更是为了后续抛光、镀层工序的时候不会出现应力集中的位置，减少镀层起泡、抛光不均匀的问题。实际生产中，这类环形件的安装或者佩戴没有复杂的连接结构，依靠自身的环形结构实现套入固定，所以建模阶段要做不同尺寸的规格适配，对应不同的使用场景，比如作为饰品使用的规格覆盖常规的指围尺寸，作为工业配件的规格则要匹配对应轴径、管径的安装需求，每个规格的尺寸链都要单独核算，

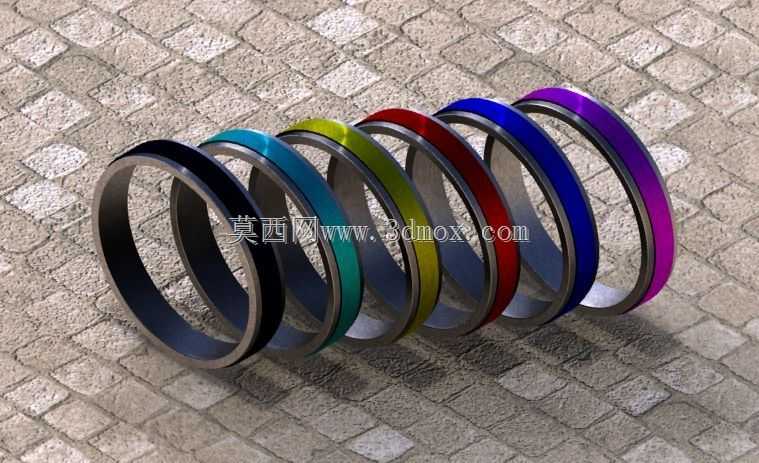

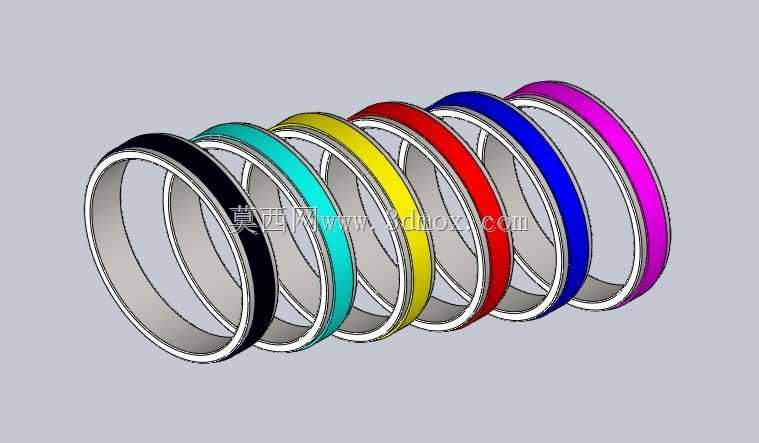

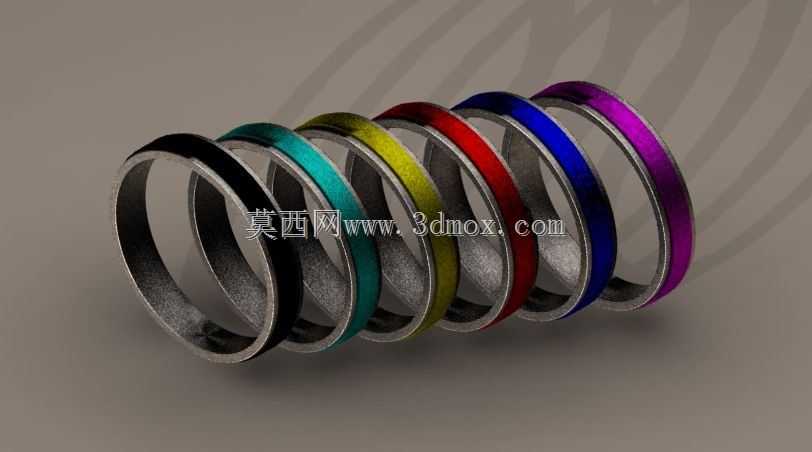

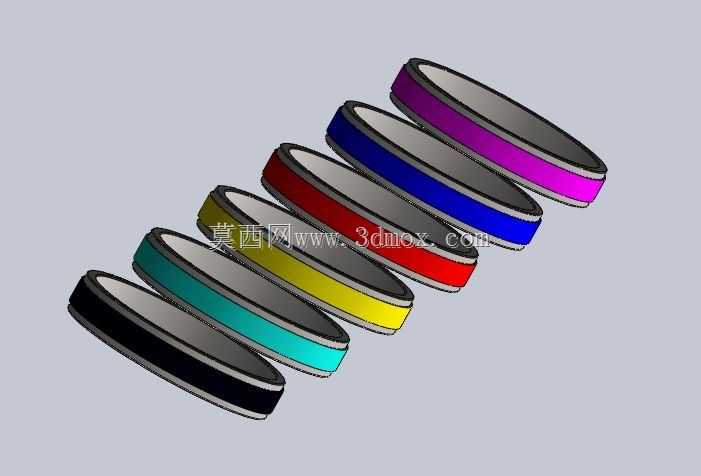

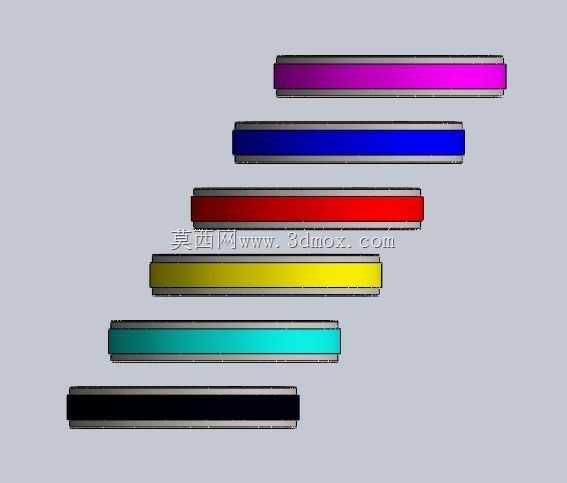

　　不能用统一的缩放比例处理，因为壁厚不会随着直径缩放做等比例变化，小直径的环身壁厚可以适当减薄，大直径的环身则要适当增加壁厚来保证结构刚性。还要考虑表面处理的工艺兼容性，不同颜色的PVD镀层对基材表面粗糙度的要求一致，都要做到Ra0.8以下，所以建模的时候不要在环身设计细小的凹槽或者纹理，否则抛光工序无法做到均匀处理，会导致镀层颜色出现深浅不一的问题。多色款式的设计是为了满足不同场景的配色需求，比如工装场景可以用黑色、蓝色这类低饱和度的颜色，装饰场景可以用紫色、红色这类高饱和度的颜色，建模的时候所有颜色款式的基体结构完全一致，只需要在渲染阶段赋予不同的表面材质即可，不需要针对颜色做结构上的改动，这样可以最大化降低生产开模的成本，

　　同一款模具可以生产所有配色的产品，只需要调整后续的表面镀层工序。另外要考虑日常使用中的磨损问题，环身最容易出现磨损的位置是外侧的接触面，所以设计的时候外侧的镀层附着力要做重点考量，建模时不要在外侧面做尖锐的棱线，棱线位置的镀层附着力最差，日常磕碰很容易出现镀层脱落，用微弧面过渡之后，磕碰的接触面积更大，单位面积的冲击力更小，能有效提升镀层的耐用性。从装配的角度来说，这类环形件属于无紧固件的套入式零件，所以导入装配体的时候不需要预留螺栓孔、卡扣位这类连接结构，只需要保证内孔和配合件的尺寸公差符合配合要求，间隙配合的话间隙控制在0.02mm到0.05mm之间，过渡配合的话则要根据实际的装配力要求调整公差带，避免出现装配过紧导致环身胀裂，或者装配过松出现松脱的问题。
