轮式自适应管径管道检测行走装置

　　这款轮式管道内行走检测装置，主要面向市政给排水、油气输送、工业工艺管线的在役检测场景，解决传统人工无法进入小口径管线、长距离管线内部缺陷排查的痛点，可搭载视觉检测模块、管壁测厚探头、漏磁检测传感器等不同功能组件，完成管内腐蚀、焊缝缺陷、淤积堵塞、形变错位等问题的探查作业，替代人工进入高危管内环境，降低管内作业的安全风险。

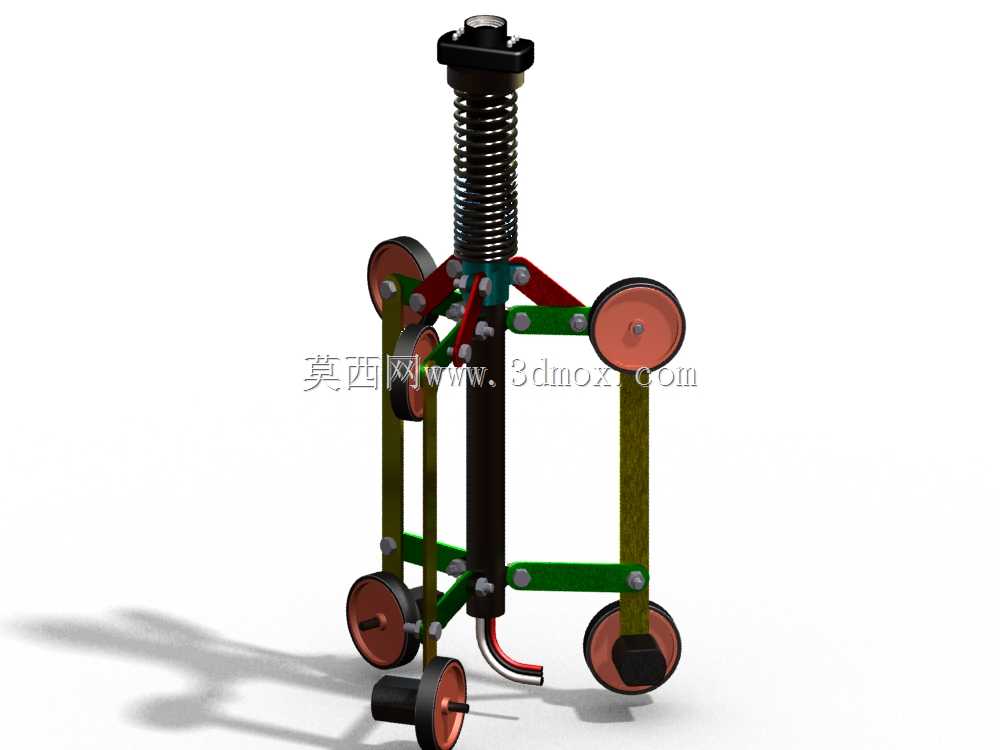

　　从结构设计逻辑来看，整套装置采用中心主轴作为核心承载基体，上部集成圆柱螺旋压缩弹簧作为预紧力输出部件，弹簧上端设置限位调节端盖，可通过旋转端盖调整弹簧预压缩量，适配不同内径范围的管道，保证行走轮始终以合适的正压力贴合管壁，避免行走过程中出现打滑、卡滞甚至倾覆的问题。周向均匀布置三组支撑臂结构，每组支撑臂采用上下双铰接连杆的布局，上铰接座与弹簧下端的滑动压块连接，下铰接座与主轴下部的固定基座连接，当装置进入不同管径的管道时，滑动压块沿主轴轴向移动压缩弹簧，带动支撑臂同步张开或收拢，实现管径自适应，无需针对单一直径管道单独更换支撑组件，适配管径范围覆盖常规小口径工业与市政检测常用区间。

　　每组支撑臂的上下端各配置一个橡胶包覆的行走轮，轮体采用深沟球轴承与支撑臂末端的轮轴连接，转动阻力小，橡胶轮面可增大与管壁的摩擦系数，同时避免硬质轮体刮伤管道内壁涂层，尤其适配带防腐层的油气管道、塑料给排水管道的内行走需求。三组支撑臂沿周向120度均匀分布的布局，可保证装置在管内任意姿态下都有至少两组轮体与管壁稳定接触，在过弯、遇到管壁局部凸起或凹陷时，支撑臂可通过弹簧的伸缩实时调整张紧量，顺利通过管道弯头、变径段、局部变形区域，不会出现卡阻。主轴下部预留了检测模块安装接口，可根据检测需求快速更换不同的功能端头，接口采用标准快拆结构，接线从主轴中心的通孔走线，避免线缆在管内行走时被管壁勾挂拉扯，提升作业可靠性。

　　从安装边界与尺寸适配来看，装置收拢状态下的最大外径可适配最小口径管道，完全张开状态下可覆盖常规检测的最大管径，整体轴向长度控制在合理范围，可顺利通过曲率半径不小于1.5倍管径的90度弯头，满足绝大多数市政与工业管线的布设工况。弹簧预紧力的设计经过匹配计算，既保证轮体贴壁压力足够提供行走所需的摩擦力，又不会因为正压力过大导致行走阻力过高、增加驱动负载，整套装置的重心沿中心主轴轴线分布，在管内行走时姿态稳定，不会出现偏斜翻转的问题。支撑臂采用高强度合金板材加工，铰接位置采用耐磨销轴连接，长期往复伸缩动作下磨损量小，使用寿命长，轮体的橡胶材质耐油污、耐常见管道内腐蚀介质，可在复杂管内环境下长期稳定工作。

　　在实际作业过程中，该装置可通过外部线缆牵引或者自带驱动模块实现管内移动，搭载的检测模块实时将管内画面、检测数据回传至地面端，作业人员无需进入管内即可完成全段管线的缺陷排查，尤其适合长距离埋地管线、高空架设管线、内部存在有毒有害介质的管线检测作业，相比传统的人工检测方式，作业效率提升数倍，同时彻底规避管内缺氧、中毒、坍塌等作业安全风险。整套结构没有复杂的电控调节部件，纯机械结构实现管径自适应，故障率低，维护简单，适合现场复杂工况下的长期使用。
