桌面式小型风力充电装置结构设计

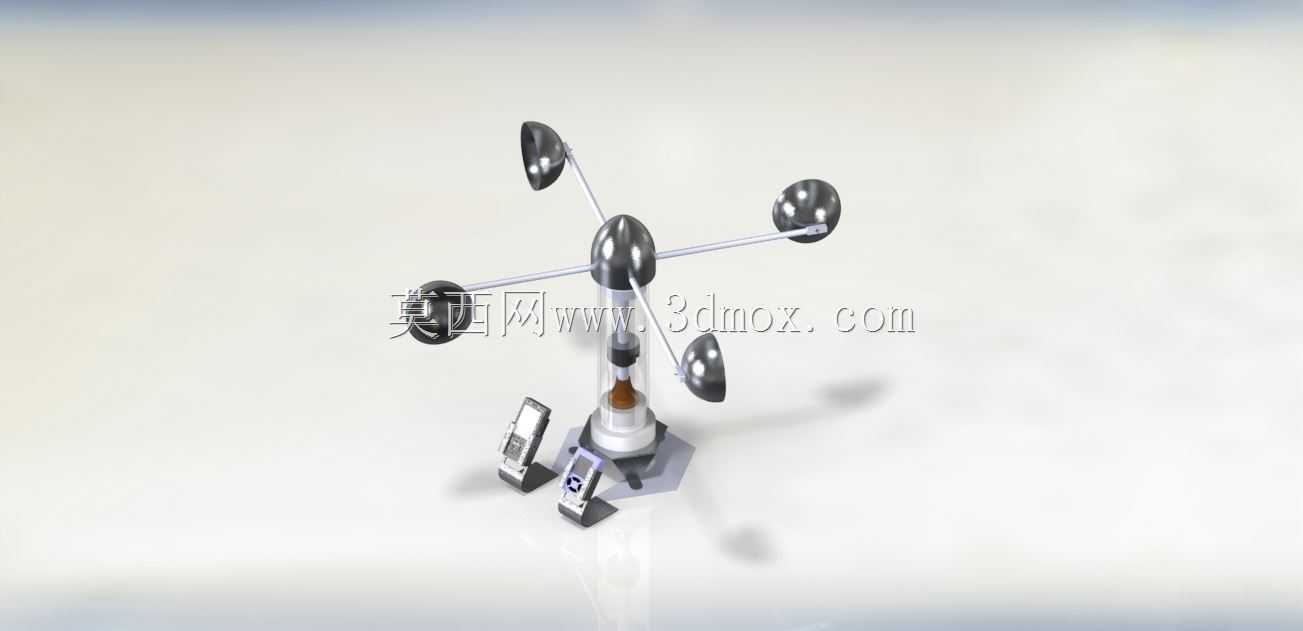

　　这款小型风力驱动充电装置，主要面向户外无市电场景下的便携电子设备补能需求，可适配徒步、露营、野外作业等场景下的手机、小型数码终端应急供电，也可作为桌面科普演示装置直观展示风能到电能的转换逻辑。从结构设计逻辑来看，整机采用垂直轴多叶风轮布局，区别于传统水平轴风机的对风要求，该结构无需额外加装偏航机构，任意方向来风均可驱动风轮转动，大幅降低了复杂风场环境下的机构失效概率，也减少了整体零件数量，提升了装配便捷性。风轮部分共设置四个勺形迎风叶片，叶片曲面经过弧度优化，在低风速区间即可获得足够启动力矩，实测在每秒2米左右的微风环境下即可启动运转，适配多数户外近地面的风况条件。叶片与中心转轴采用直连式悬臂结构，转轴内置微型轴承组，

　　可降低转动过程中的摩擦阻力，减少风能损耗，转轴下端连接微型永磁发电模块，将转动机械能转换为低压直流电能，模块内置整流稳压电路，可输出稳定的5V直流电压匹配通用数码设备的充电输入要求。装置底座采用多边形配重结构，重心集中在整机下部，可避免风轮转动过程中出现整机倾覆问题，底座侧面预留标准USB输出接口，可直接连接通用充电线缆为手机等设备供电，底座内部预留了储能电容安装位，可将风能转换的多余电能临时存储，在风速波动时维持稳定的电力输出。从安装边界来看，整机整体高度控制在200毫米以内，风轮最大回转直径为180毫米，底座占用桌面面积不超过100*100毫米，无需额外固定结构，直接放置在平整台面即可使用，整体重量控制在300克以内，

　　可直接放入背包侧袋携带，不会增加过多出行负重。结构设计过程中充分考虑了易维护性，风轮叶片与转轴采用快拆式卡扣连接，无需专用工具即可完成叶片的拆卸更换，发电模块与底座采用螺丝紧固，拆开底座盖板即可完成电路模块的检修替换，所有外露结构件均采用圆角过渡处理，避免转动过程中剐蹭使用者，提升日常使用的安全性。风轮叶片采用薄壁曲面设计，在保证结构强度的前提下尽可能降低自身重量，减少转动惯量，提升微风启动性能，中心导流罩采用流线型椭球结构，可减少来风在中心位置的紊流，提升风能利用效率。在实际使用场景中，该装置可放置在露营地的迎风台面、帐篷外侧的平整石块上，也可固定在自行车把手上利用骑行过程中的迎面气流发电，为随身手机、头灯等小型设备补充电量，

　　解决户外长时间停留时的电子设备续航焦虑；作为科普教具使用时，可直观展示风力发电的完整能量转换流程，帮助学习者理解风轮气动布局、能量转换、稳压输出的相关工程逻辑。整机结构无复杂传动部件，长期使用过程中仅需定期对转轴轴承加注少量润滑脂即可维持运转顺畅，故障率远低于带齿轮增速结构的小型风电装置，适配非专业用户的日常使用需求。电路部分的稳压模块设置了过流、过压保护，当输出端出现短路或者电压异常时会自动切断输出，避免损坏连接的电子设备，也防止发电模块因过载烧毁。底座底部设置了防滑硅胶垫，放置在光滑桌面时不会因风轮转动的振动出现滑移，保证运转过程中的整机稳定性。
