水泥厂回转窑炉工业设备三维结构

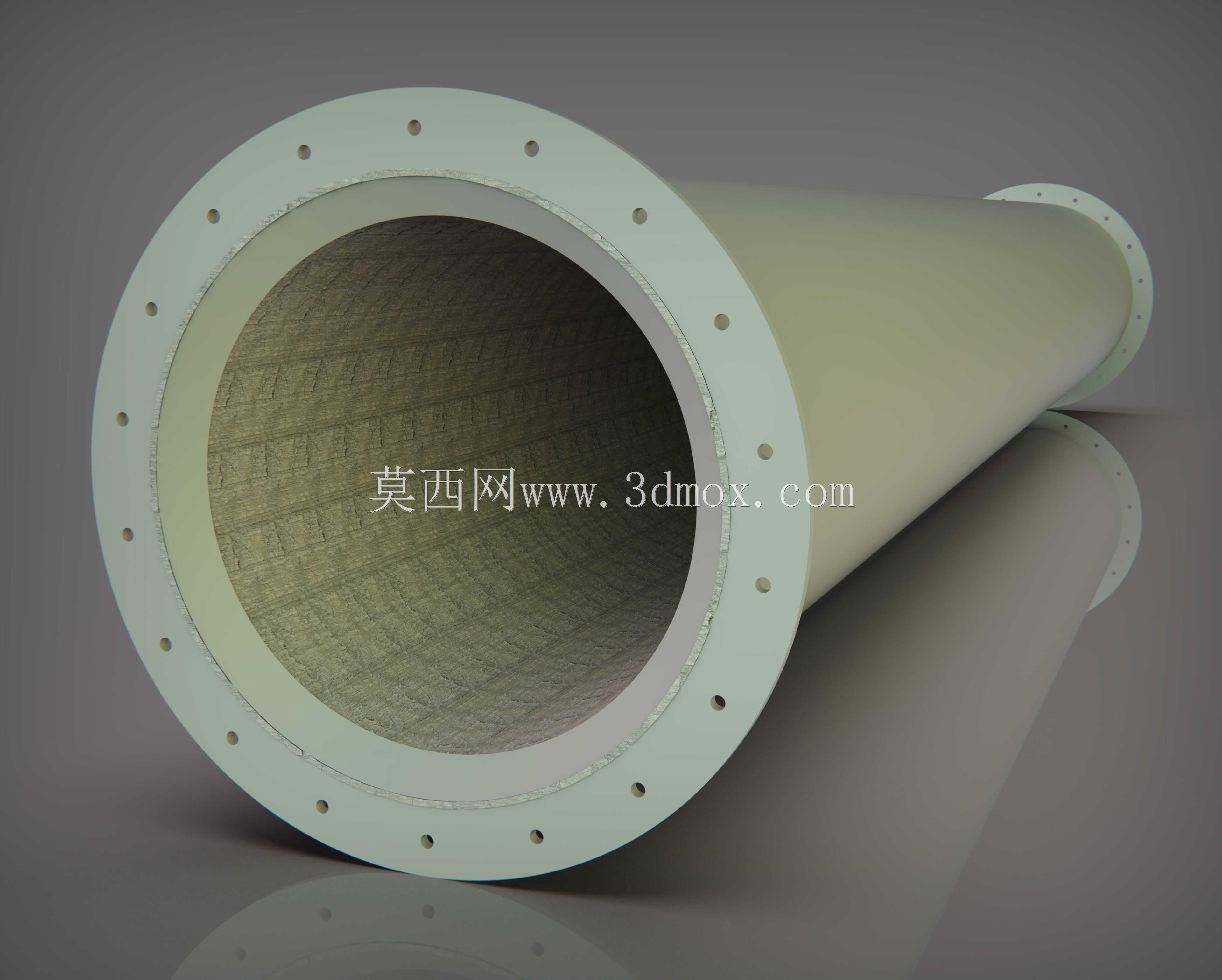

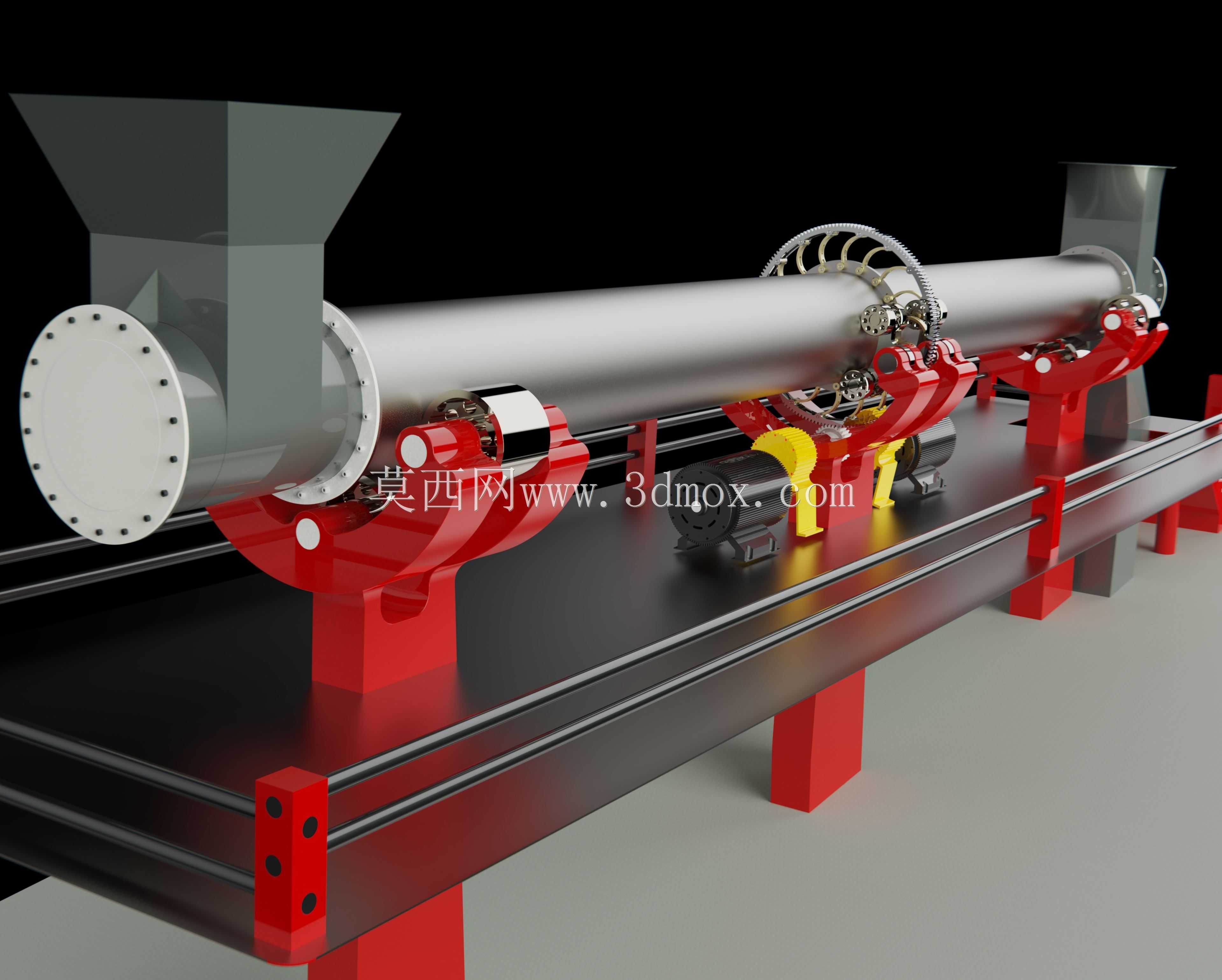

　　在建材生产领域，回转窑是水泥熟料煅烧环节的核心热工装备，承担着生料从碳酸盐分解到熟料矿物形成的全流程热加工任务，其运行稳定性直接决定整条水泥生产线的产能与成品质量。这套三维结构完整还原了窑炉主体的筒体、轮带、托轮支撑、传动齿圈、窑头窑尾密封等核心部件的装配关系，建模过程中严格遵循实际设备的安装公差要求，各支撑点的同轴度偏差控制在工程允许范围内，可直接用于设备布局规划、检修方案模拟以及新员工的设备结构认知教学。

　　从实际应用场景来看，该类回转窑除水泥生产外，还可适配冶金、化工、环保等领域的物料煅烧工序，不同工况下仅需调整筒体内部耐火砖排布、燃烧器安装角度以及喂料口位置即可满足工艺需求。建模时特意保留了筒体的倾斜角度设计，这一结构是为了配合筒体低速转动时物料从窑尾向窑头的缓慢移动，倾斜角度通常在3%-5%之间，具体数值根据设计产能、物料停留时间要求确定，模型中该角度完全匹配常规5000t/d水泥生产线的窑炉参数，可直接套用至同规模生产线的布局设计中。

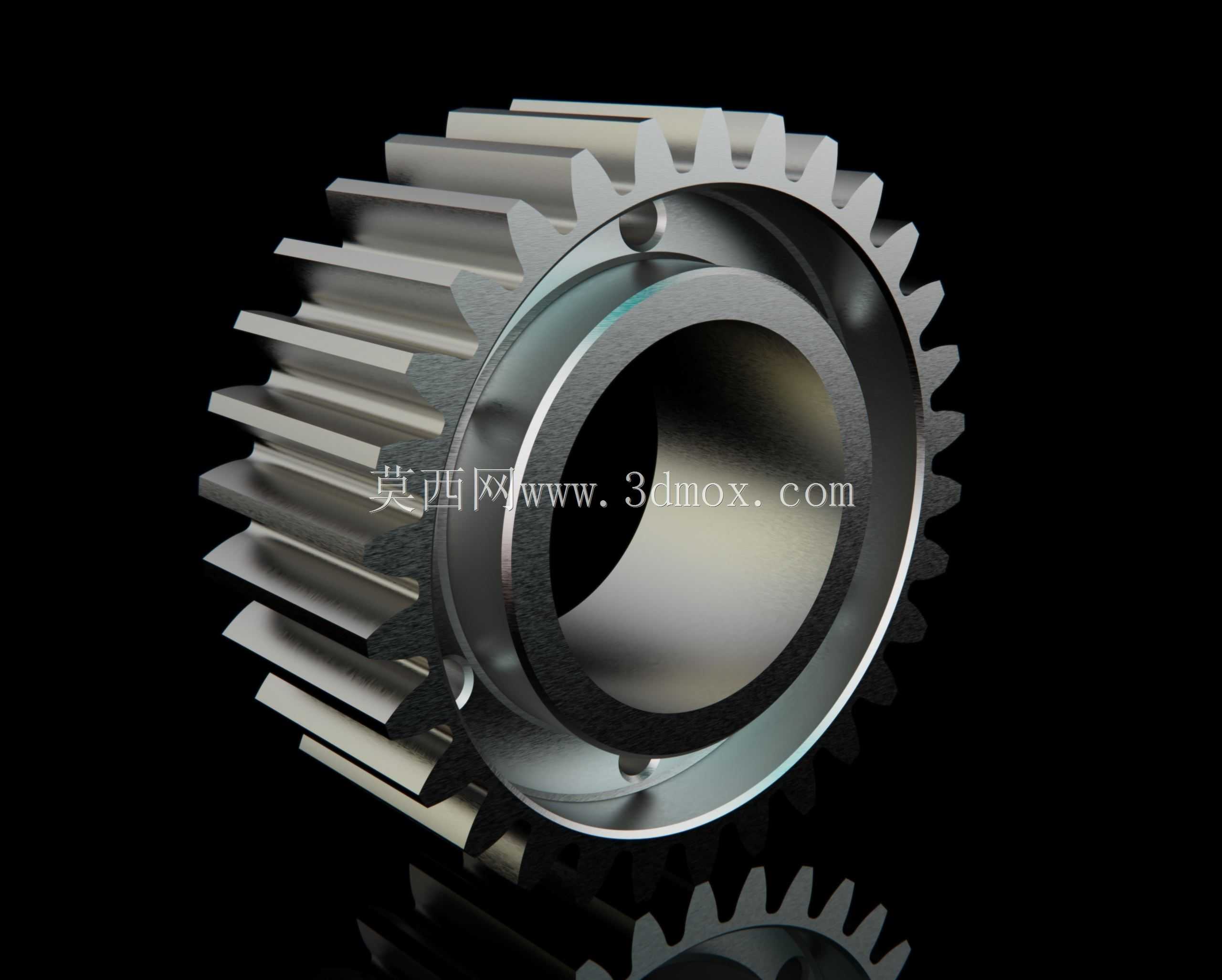

　　支撑结构是回转窑长期稳定运行的关键，模型中清晰呈现了三组托轮支撑的布局形式，每组托轮对应一道轮带，轮带与筒体之间预留了合理的间隙，用于补偿筒体高温运行时的热膨胀量，避免热态下筒体变形引发的应力集中。传动部分的大齿圈采用弹簧板与筒体连接的结构形式，这种柔性连接方式可以缓冲筒体轻微变形对齿轮啮合的冲击，延长传动部件的使用寿命，建模时还原了齿圈的分段拼接结构，与实际设备的现场装配工艺完全一致，方便工程人员拆解查看内部连接细节。

　　窑头与窑尾的密封结构在模型中也做了精细化还原，密封件采用迷宫式与接触式复合结构，可有效减少窑内高温气体外溢以及外界冷空气进入，降低热损耗的同时避免生产现场的粉尘污染。窑头部分预留了燃烧器的安装接口，接口的法兰尺寸、安装角度完全匹配常规多通道燃烧器的安装要求，设计人员可直接在该模型基础上对接燃烧器、冷却机等上下游设备的接口，完成整条生产线的三维布局校验。

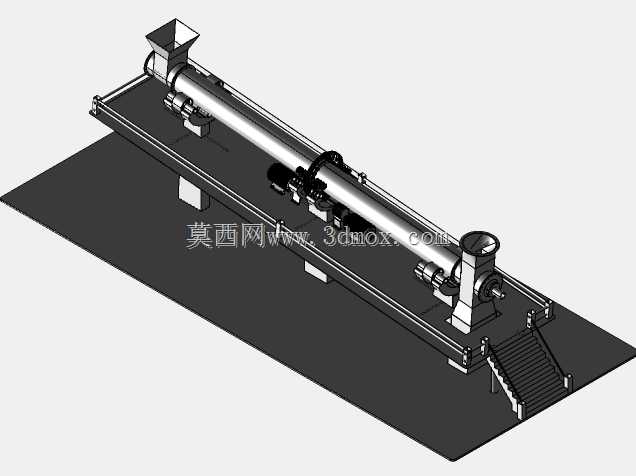

　　从安装边界来看，模型中筒体的总长、直径以及各支撑点的间距均按照实际设备的安装尺寸设定，托轮底座的地脚螺栓孔位置、安装基准面都做了明确标注，在做厂房布局设计时，可直接提取模型中的安装尺寸参数，核对基础预留孔位置、设备检修空间是否满足要求，避免现场安装时出现尺寸干涉问题。筒体内部的挡料圈、扬料板结构也按照实际工艺要求做了排布，不同位置的扬料板角度存在差异，目的是控制物料在窑内不同带的移动速度，保证物料煅烧充分，建模时这些内部结构均可单独隐藏，方便查看不同区域的结构细节。

　　在设计思路上，整个模型采用参数化建模方式搭建，筒体直径、长度、支撑间距等核心参数均可根据不同产能需求快速调整，无需重新搭建整体结构，可大幅缩短同类型设备的建模周期。各部件的装配约束完全按照实际设备的装配关系设置，转动部件可模拟实际运行时的转动状态，用于做简单的运动干涉检查，提前排查设计中可能存在的部件碰撞问题。对于耐火砖砌筑层，模型中也预留了对应的厚度空间，设计人员可根据不同工况的温度要求，调整耐火层厚度与材质选型，匹配对应的热工计算结果。

　　不同于常规的简化设备模型，这套结构完整还原了实际设备的所有细节特征，包括筒体上的人孔、测温测压点接口、挡轮装置等辅助结构，这些细节在做设备检修模拟、运维方案制定时可提供准确的结构参考，比如更换轮带、托轮时的吊装空间预留，检修人孔的位置是否方便人员进出，都可通过模型提前进行模拟验证，减少现场施工的不确定性。
