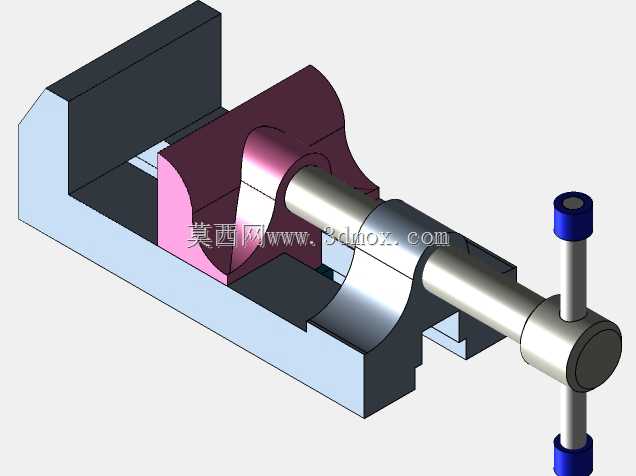

小型螺杆式手动台钳夹持工装结构

　　这款手动夹持工装的核心应用场景覆盖金工实训工位、小型零件修配操作台、精密零件检测装夹工位，以及桌面级加工设备的辅助夹持环节，区别于重型机用台钳，它的整体结构更紧凑，适配小尺寸工件的夹持作业，不会占用过多操作台安装空间。从功能特性来看，它采用螺杆进给的传动结构，通过旋转端部的带防滑套手柄，带动活动钳身沿固定钳身的导向槽做直线往复运动，实现钳口的开合动作，钳口部位预留了防滑齿面安装位，可根据夹持工件的材质更换软质钳口垫，避免装夹过程中划伤工件表面，固定钳身与底座为一体化结构，底座上预留了两个螺栓安装孔，可通过M6规格的内六角螺栓固定在木质或金属工作台面上，安装边界的孔距为72mm，适配多数实训台的预留安装孔位，

　　整体闭合状态下的外形长度为118mm，最大开口距离为65mm，钳口宽度为38mm，可夹持的工件最大厚度不超过60mm，完全满足小型轴类零件、板类零件、异形塑料件的装夹需求。设计过程中优先考虑了手动操作的施力合理性，手柄的力臂长度设置为45mm，操作人员单手握持旋转时，无需施加过大的腕部力量即可获得足够的夹持力，避免长时间操作产生的手部疲劳，螺杆与活动钳身的连接部位采用了防脱结构设计，当钳口张开到最大行程时，螺杆不会从固定钳身的螺纹孔中脱出，减少日常使用中的故障概率，活动钳身与固定钳身的导向配合面采用了间隙配合设计，配合间隙控制在0.05mm以内，既保证活动钳身滑动顺畅无卡滞，又避免钳口夹持时出现上下翘动的偏差，保证装夹的平行度精度。

　　固定钳身的尾部设置了定位挡边，安装时可紧贴工作台边缘定位，无需反复调整安装位置，降低安装调试的难度，钳身主体采用等壁厚结构设计，壁厚均匀控制在4mm，在保证整体结构刚性的前提下，尽可能减少不必要的材料冗余，让整体重量控制在1.2kg左右，既满足固定安装的使用需求，也可临时拆卸后作为手持夹持工具使用。在实际使用场景中，这类小型台钳常配合小型锉削、钻孔、攻丝作业使用，比如对直径10mm以内的金属棒料进行端面锉平，或是对小型塑料外壳进行打磨修边时，它能稳定固定工件，让操作人员双手可以同时操作加工工具，提升作业的精度与安全性，在零件检测环节，它可以配合百分表支架使用，夹持小型轴类零件完成径向圆跳动的检测作业，

　　不会因为夹持力不足导致工件偏移影响检测结果。导向槽的内部设计了集屑斜面，日常使用中产生的金属切屑会顺着斜面滑落，不会堆积在导向槽内影响活动钳身的滑动，日常维护仅需定期在螺杆螺纹部位涂抹少量润滑脂，即可保证长期使用的操作顺畅度，无需复杂的拆解保养。钳口的闭合平行度在设计时控制在0.03mm以内，夹持规则方形零件时，钳口与工件的接触面积可达到90%以上，不会出现局部点接触导致的工件夹伤或是夹持不稳的问题，针对不同材质的工件，比如铝件、铜件这类软质金属，可在钳口部位加装羊毛毡或者铜质钳口垫，进一步避免装夹压痕的产生，满足精密零件的装夹要求。
