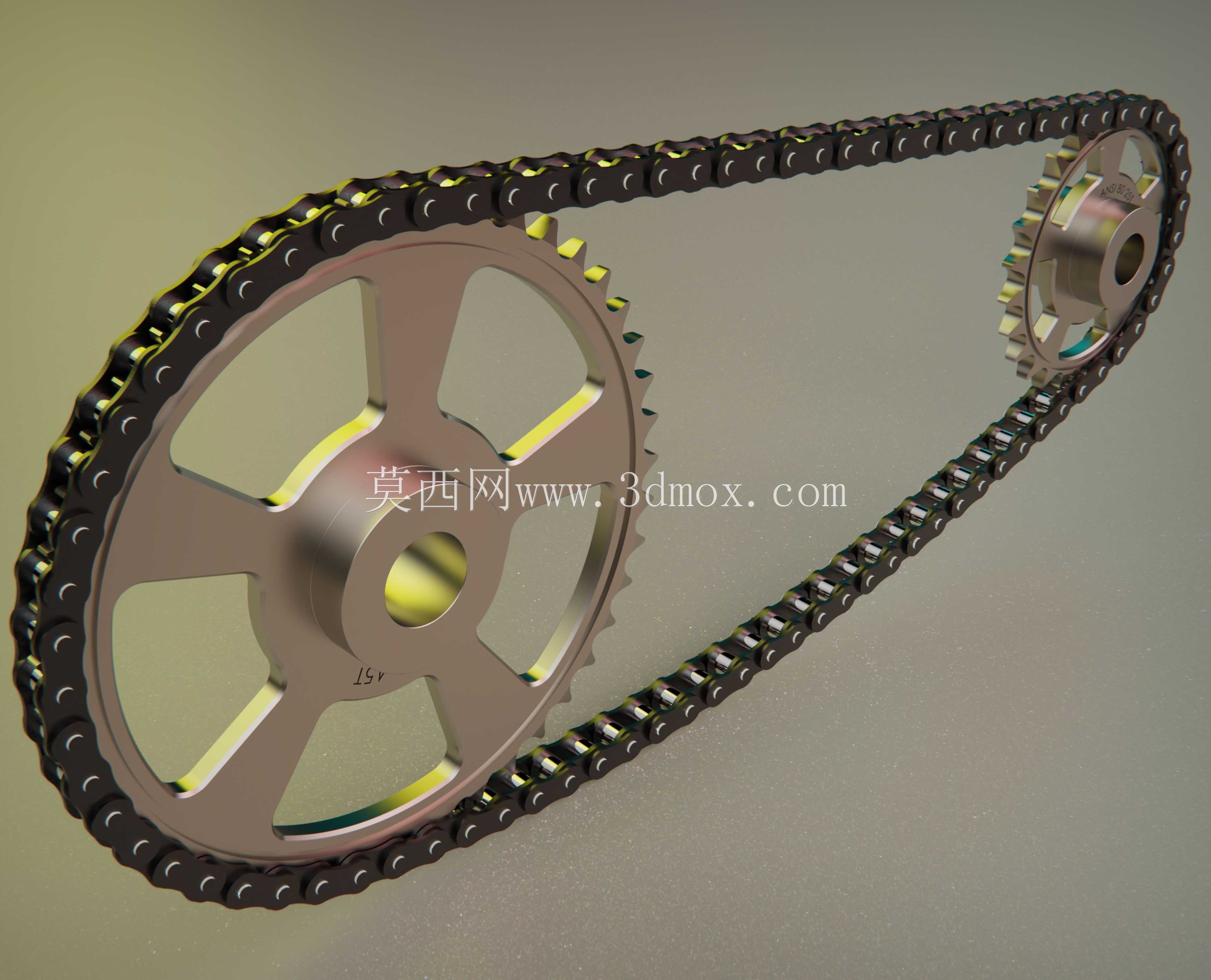

ANSI RS80标准工业传动链轮结构设计

　　在重载工业传动场景中，链传动凭借不打滑、传动比精准、适配恶劣工况的特性，广泛应用于矿山输送、重型农机、物流分拣线、冶金设备的动力传递环节，而链轮作为链传动系统的核心啮合部件，其齿形精度、结构强度直接决定整套传动机构的运行寿命与传动效率。本次设计的ANSI RS80规格链轮，对应美标链条节距25.4mm，适配单排RS80系列滚子链条，主要面向中重载开式传动场景，可在多粉尘、有一定冲击载荷的工况下稳定传递扭矩。从实际选型适配角度看，这类链轮常配套于刮板输送机的头部驱动单元、重型装配线的动力辊筒组、大型农机的割台传动机构，相比带传动，它能在高温、油污环境下保持稳定传动，不会出现带体蠕变打滑的问题，相比齿轮传动，它的安装中心距容错率更高，

　　不需要严格的箱体密封润滑，更适合长距离动力传递的开式布置场景。设计过程中首先要匹配链条的啮合参数，齿槽的轮廓采用三圆弧一直线的标准齿形，保证滚子进入和退出啮合时无卡滞、无刚性冲击，齿面工作段的圆弧半径经过反复校核，确保链条滚子与齿面的接触应力控制在许用范围内，避免重载下出现齿面点蚀或滚子压溃的问题。链轮的轮毂部分根据安装轴径做了适配设计，键槽采用标准平键结构，可根据实际传递扭矩大小选择不同的键宽规格，轮毂的轴向长度经过计算，保证轴孔配合面有足够的接触面积，避免大扭矩下出现键槽压溃或轮毂开裂的问题。从安装边界来看，该链轮的齿顶圆、根圆尺寸严格遵循ANSI RS80的标准参数，设计时预留了链条张紧的调节余量，

　　安装时两轴的平行度公差需要控制在合理范围内，避免链条出现偏磨、跳齿的问题；链轮的轴向定位采用轴肩加锁紧挡圈的结构，可承受传动过程中产生的轴向窜动载荷，保证链条始终在齿宽范围内啮合。在结构细节处理上，齿面的啮合区域做了圆滑过渡，没有应力集中的尖角，链轮的减重孔根据辐板厚度做了均匀布置，在保证整体结构强度的前提下降低转动惯量，减少传动过程中的启动冲击。实际应用中这类链轮需要定期检查齿面磨损情况，当齿厚磨损量超过原厚度的15%时就需要及时更换，避免出现断齿、链条脱轨的故障；设计时也考虑了不同工况的适配性，如果是闭式润滑的传动场景，可选用45号钢调质处理后齿面高频淬火，硬度达到HRC40-45即可满足长寿命使用要求，

　　如果是开式多粉尘的恶劣工况，可选用铸钢材质并做表面硬化处理，提升耐磨性能。很多现场安装的常见问题在设计阶段就做了规避，比如齿宽的尺寸比链条内节内宽预留了足够的间隙，即使两轴存在少量安装角度偏差，也不会出现链条侧板与链轮齿侧的摩擦；链轮的根圆直径经过精准计算，保证链条滚子落底时不会与齿根发生刚性碰撞，减少传动过程中的冲击噪音。在传动系统匹配时，该链轮的齿数选择兼顾了传动平稳性和结构尺寸，齿数过少会导致传动动载荷增大，多边形效应明显，齿数过多则会在链条磨损后容易出现跳齿脱链的问题，设计的基准齿数适配常规传动比需求，用户也可根据实际传动比调整齿数参数，保持齿形参数与链条规格匹配即可。另外，链轮的端面跳动和径向跳动公差都按照通用机械传动的精度等级设定，保证高速运转时不会出现过大的振动，延长配套轴承的使用寿命。对于需要双向传动的场景，该链轮的齿形对称设计，正反转啮合时都能保持相同的接触状态，不会出现单向偏载的问题。
