导锯式钢锯机工业三维结构设计

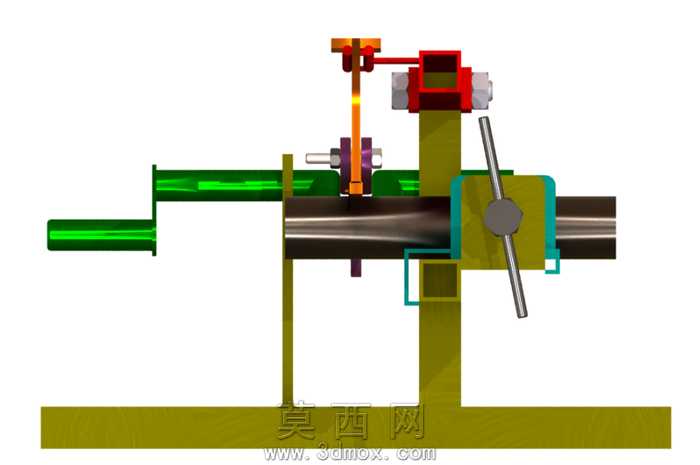

本钢锯机三维模型采用主流三维机械设计软件完成全参数化建模，整体建模过程严格遵循机械加工设备的实际设计逻辑，从核心锯切执行机构到导向支撑结构均按照1:1真实尺寸比例搭建，完整还原了导锯式钢锯机的整机结构形态。建模阶段优先完成核心传动骨架的搭建，明确锯弓往复运动的行程范围、导向导轨的安装定位基准，再逐步细化锯条张紧机构、工件夹持台、机身支撑框架等附属结构，所有零部件之间的装配约束完全匹配实际设备的装配关系，不存在干涉错位问题，可直接用于装配模拟与运动仿真验证。材质渲染阶段针对不同部件的实际加工材质做了区分设置：机身铸铁支撑部分采用哑光铸铁材质，还原铸造件表面的细微颗粒质感与深灰金属色泽；导锯导轨部分采用高光亮面钢材材质，体现磨削加工后的光滑金属表面与反光特性；操作手柄部分采用防滑橡胶材质，添加细微的凹凸纹理模拟真实握持触感；锯条部分采用高速钢材质，设置细密的锯齿纹理与冷调金属光泽，区分于普通结构钢的视觉表现。结构设计上重点优化了导锯机构的导向精度，通过双平行导轨的约束设计限制锯弓运动过程中的横向偏移，保证锯切过程的稳定性，锯条张紧机构采用可调式螺栓结构，可根据锯切工况调整张紧力，避免锯条工作过程中出现松脱、断条问题；工件夹持台设置可调节的锁紧结构，能够适配不同尺寸规格的金属工件装夹需求，机身底部设置加宽支撑脚，提升整机工作时的抗振性能，降低锯切过程中的整机晃动幅度。设计过程中充分考虑了设备的实际使用场景，所有操作部件的位置均符合人体工程学要求，调节手柄的操作行程、锁紧扳手的施力角度都经过反复调整，保证操作人员能够便捷完成设备调节与工件装夹操作，整体模型结构完整，细节表现到位，可用于五金加工设备的结构展示、教学演示以及同类锯切设备的设计参考。
