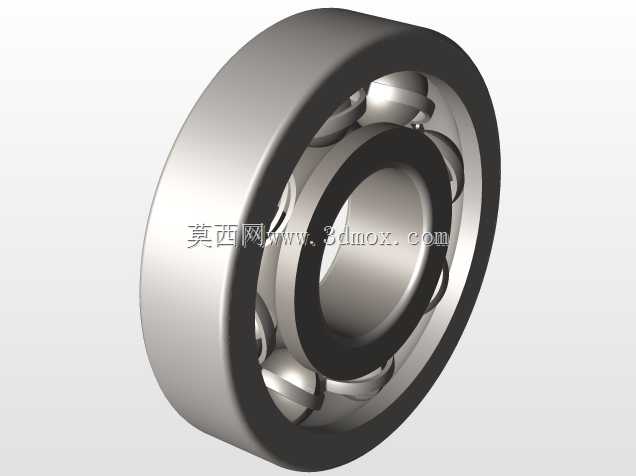

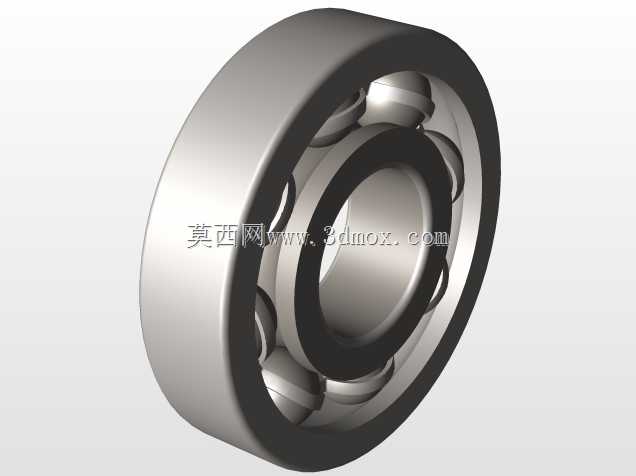

深沟球滚动轴承精密结构设计

　　在各类旋转传动场景里，这类深沟球结构的滚动轴承是应用覆盖最广的支撑类部件，小到手持电动工具的输出轴支撑，大到输送线辊筒、小型电机的转子定位，都能见到这类结构的身影。它的核心作用是在支撑旋转轴系的同时，将轴运转过程中的摩擦阻力降到最低，同时约束轴的径向与少量轴向窜动，保证轴上的传动件比如齿轮、带轮始终保持在设计的啮合、张紧位置，避免因轴系偏移带来的传动效率下降、零件异常磨损问题。

　　从结构设计逻辑来看，这类轴承的设计首先要匹配安装位的边界尺寸，常规同规格的这类轴承，内圈孔径要和配合轴颈的公差带匹配，通常采用基孔制过渡配合，保证内圈和轴同步旋转不出现打滑跑内圈的问题；外圈的外径则和安装座的轴承孔采用基轴制过渡配合，避免外圈在座孔内出现周向转动跑外圈的异常磨损。设计时首先确定钢球的直径与数量，钢球的直径直接决定了轴承的径向额定动载荷，在内外圈滚道曲率允许的范围内，适当增大钢球直径可以提升轴承的重载承受能力，但也要兼顾保持架的安装空间，避免钢球之间的间隙过小导致运转时相互摩擦产生额外温升。

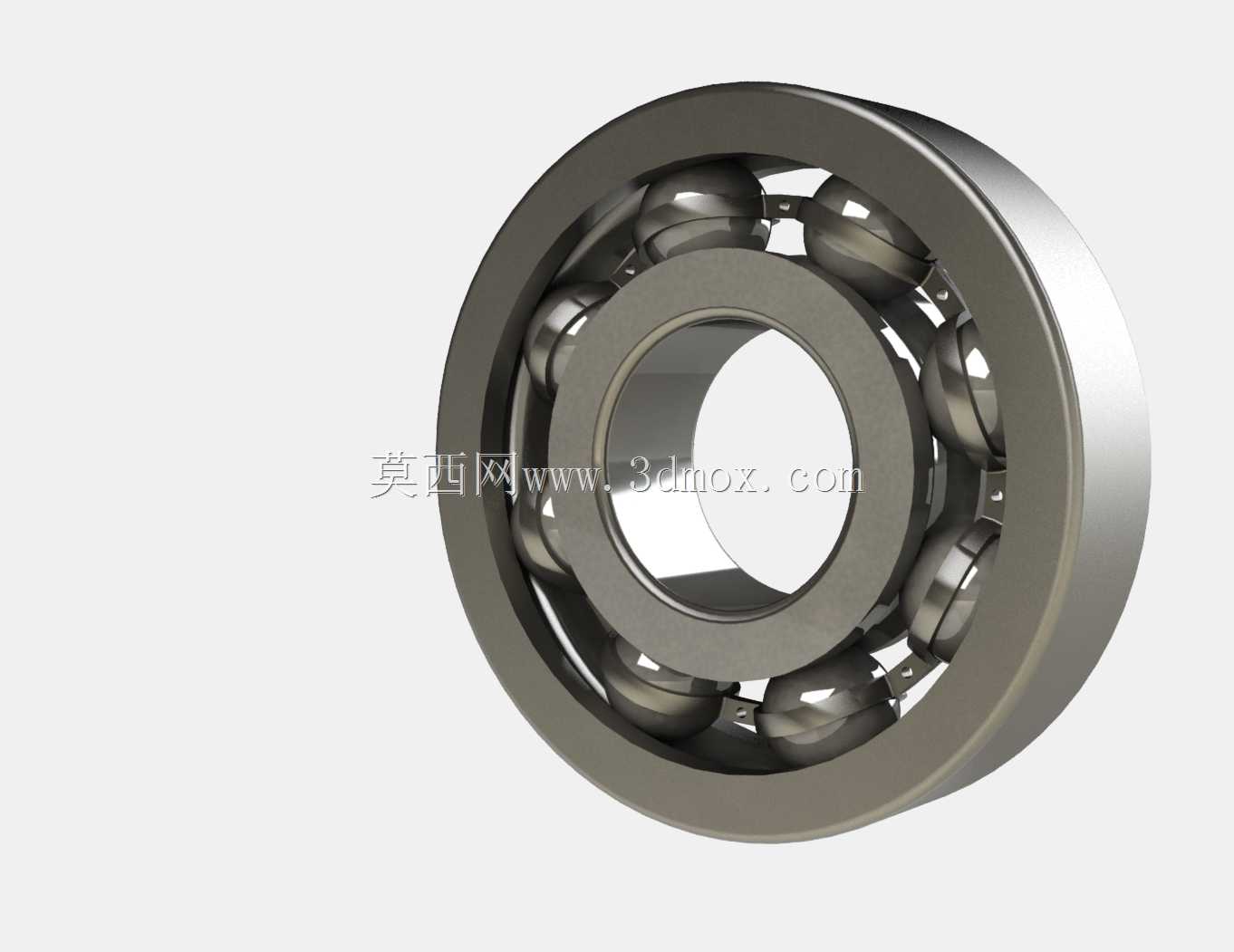

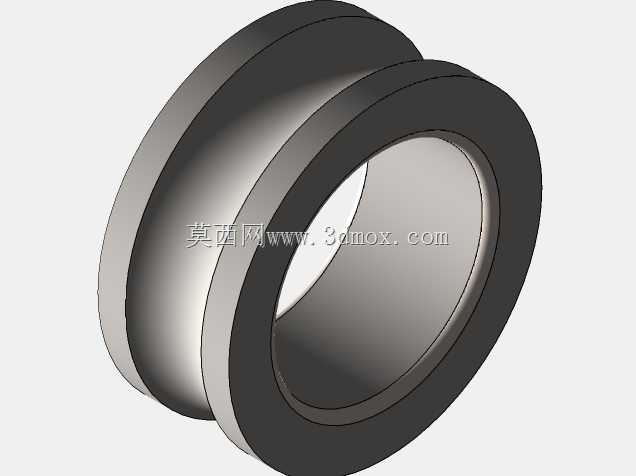

　　内外圈的滚道设计是这类轴承的核心，滚道的圆弧曲率通常取钢球直径的51.5%-52.5%，这个曲率范围既能保证钢球和滚道有足够的接触面积降低接触应力，又不会因为曲率过于贴合导致钢球滚动时出现滑动摩擦，滚道的表面粗糙度需要控制在Ra0.8以下，减少钢球滚动时的微观磨损，延长轴承的整体使用寿命。保持架的作用是将所有钢球均匀分隔在滚道圆周上，避免钢球在运转过程中相互挤压碰撞，设计时保持架的兜孔间隙要控制在合理范围，间隙过小会卡滞钢球的正常滚动，间隙过大则会导致钢球在启停、换向时出现撞击噪音，常规的浪形保持架多用于中小载荷的场景，实体铜保持架则更适配重载、高转速的使用工况。

　　在实际选型应用中，这类轴承可以承受纯径向载荷，也能在转速较高的场景下替代推力轴承承受一定的双向轴向载荷，相比滑动轴承结构，它的启动摩擦阻力更小，维护保养更简便，不需要持续加注润滑脂就能维持较长时间的稳定运转，同时轴向的安装尺寸更紧凑，适合对安装空间有严格限制的小型设备。设计建模时需要注意内外圈的倒角尺寸，倒角不仅是安装时的导向结构，避免安装时磕碰轴肩或座孔的棱角损伤滚道，同时也要保证倒角尺寸和轴肩、座孔的圆角匹配，确保轴承安装后能贴合定位面，不会出现安装不到位导致的轴系窜动问题。另外密封结构的设计也很关键，带防尘盖的结构可以阻挡外界的粉尘、碎屑进入滚道内部，适合粉尘较多的木工、矿山类小型设备场景，带接触式密封圈的结构则可以更好的锁住内部润滑脂，同时阻挡水汽进入，适合户外或者有少量喷淋的使用场景。

　　在装配逻辑上，这类轴承的压装需要注意受力面的选择，压装内圈时只能对内圈端面施加压力，不能通过滚动体传递压装力，否则会造成滚道和钢球的压痕，直接导致轴承运转时出现异响、精度下降；压装外圈时则只能对外圈端面施力，避免内圈受力导致钢球受冲击损伤。日常使用中，这类轴承的失效形式大多是滚道接触疲劳剥落、润滑不足导致的磨损、安装不当导致的保持架断裂，所以在设计阶段就要根据实际的载荷、转速、工作温度选择合适的润滑方式，脂润滑的结构要预留足够的储脂空间，油润滑的结构则要设计合理的油路，保证润滑油能顺利进入滚道接触区域带走摩擦产生的热量。
