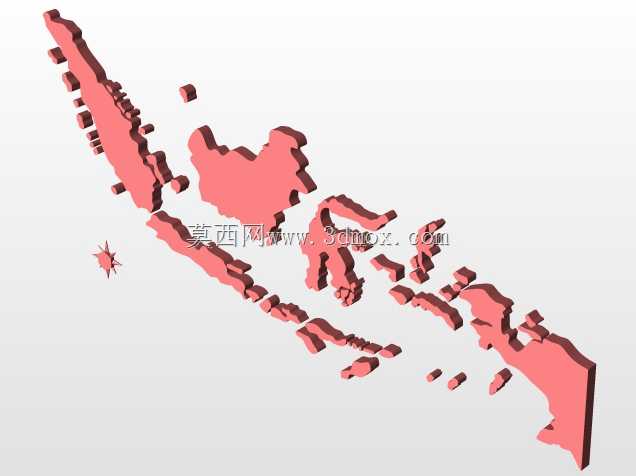

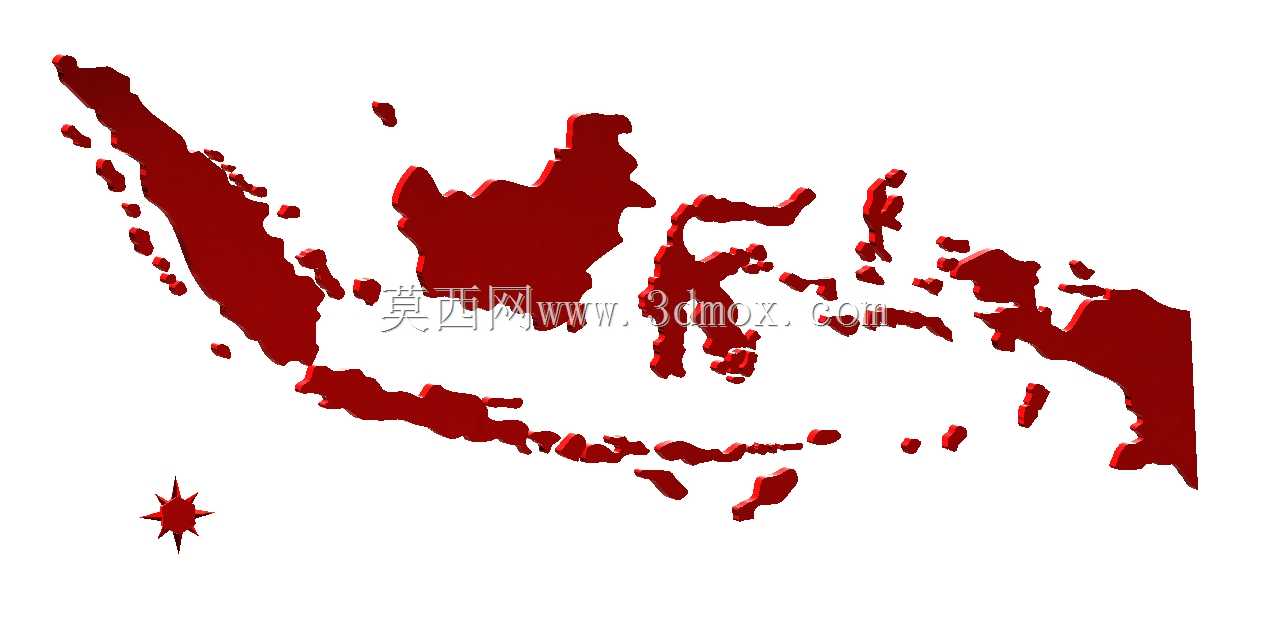

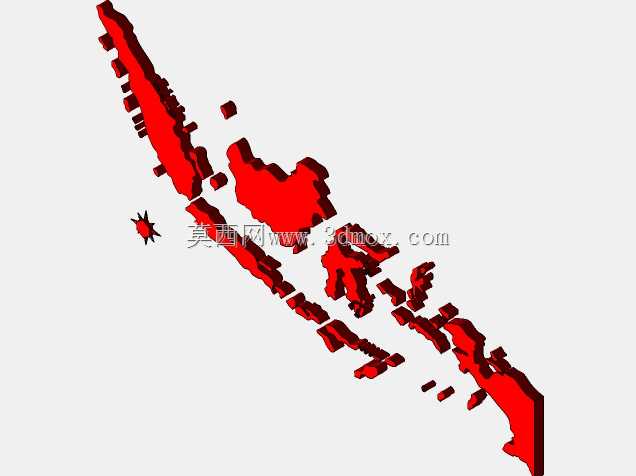

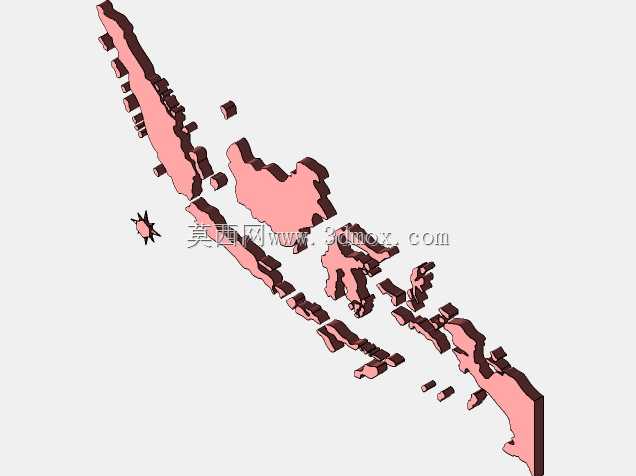

印度尼西亚群岛疆域轮廓立体造型设计

　　做这个印尼疆域立体造型的初衷，最早是帮通讯行业做东南亚信号覆盖演示沙盘时提的需求——当时要给海外运营商做基站布点的方案汇报，平面地图没法直观体现群岛之间的海域阻隔、岛屿高差对信号传输的影响，才想着做一套等比例的立体疆域造型。首先要处理的是轮廓精度问题，印尼有一万七千多个岛屿，不能只抓几个大岛就完事，那些散在苏拉威西海、爪哇海之间的小型离岛，很多是海上通讯补点的关键位置，要是轮廓做偏了，后续基站点位标注就会出现海域和陆地的错位，直接影响方案判断。建模的时候先对齐了WGS84坐标系下的陆域边界，把每个岛屿的岸线拐点做了矢量拟合，大岛比如苏门答腊、加里曼丹、苏拉威西、爪哇、巴布亚的轮廓，特意保留了河口冲积平原的凹凸岸细节，

　　这些区域往往是人口聚居区，也是通讯站点高密度布设的位置，不能做平滑处理丢了实际地理特征。然后是立体高差的处理，没有做夸张的地形抬升，毕竟这个造型的核心用途是通讯点位展示，不是地理教学的地形模型，整体陆域相对于基准面的抬升高度控制在3-8mm，既保证触摸或者视觉上能清晰区分陆域和海域，也不会因为高差太大，影响后续在表面粘贴站点标识、信号覆盖热力图贴片。整个造型的外边界是按照印尼领土的最北、最南、最西、最东四至点裁切的矩形基准板，基准板的边缘留了15mm的安装边框，边框上预留了M3的沉头安装孔，方便直接固定在演示沙盘的底板上，或者挂在墙面做展示用。考虑到不同场景的使用需求，岛屿部分和基准底板做了分体式的结构设计，要是做桌面级演示，

　　可以把岛屿直接嵌在带蓝色海域涂层的底板上，要是做大型展会的背景墙造型，也可以单独把岛屿轮廓固定在墙面，用灯光投射出海域范围，适配不同的安装空间。之前做第一版样件的时候，试过把小岛屿做的和大岛同厚度，结果3D打印出来之后，那些面积不足10mm²的微型离岛很容易在搬运、安装的时候断裂，后来调整了小岛屿的根部过渡，每个小岛和基准面衔接的位置做了0.5mm的圆角过渡，既不影响轮廓的视觉精度，也提升了结构强度，哪怕是频繁拆装搬运也不会出现掉件的问题。还有指北针的位置，特意放在了造型的西南角空白海域位置，没有遮挡任何陆域轮廓，指北针的尺寸控制在整体造型长边的1/20，不会抢了疆域轮廓的视觉重心，又能满足方位识别的需求。

　　实际用在通讯方案演示的时候，这个立体造型比平面地图的展示效率高很多，给客户讲解跨海微波链路的布设路径时，能直接指着岛屿之间的海域空隙说明信号传输的视距要求，讲岛屿内部的山区信号遮挡问题时，也能结合立体轮廓直观展示高差对信号覆盖的影响，不用再对着平面地图反复解释地形落差。除了通讯行业的演示用途，这个造型也能适配外贸企业的东南亚市场布局展示、文旅行业的印尼旅游路线沙盘制作，只要在表面做不同的涂层处理，就能适配不同的场景需求。建模的时候特意把所有岛屿的轮廓做成了可编辑的独立曲面，要是后续需要调整某个岛屿的细节、或者单独拆分某一个大岛做区域级的展示，不用整体重构模型，直接提取对应曲面就能修改，节省后续二次设计的时间。安装边界方面，整个造型的最大外轮廓尺寸按照常用的1200mm*800mm标准展示板比例设置，要是需要做更大或者更小的尺寸，直接等比例缩放就行，因为所有的安装孔位、结构过渡都是按比例参数化设置的，缩放之后不会出现结构错位、安装孔不匹配的问题。之前给客户做的1.2m幅宽的成品，安装的时候直接用沉头螺丝固定在木质沙盘底板上，表面覆了哑光的防眩光涂层，打灯光的时候不会出现反光，拍照、录演示视频的时候效果都很好，不会因为反光看不清上面标注的站点和路线。还有一点细节，所有岛屿的边缘都做了0.2mm的倒角，没有锋利的锐边，不管是手工粘贴标识还是日常清洁擦拭，都不会划手，也不会在搬运的时候刮坏包装或者其他配套部件。
