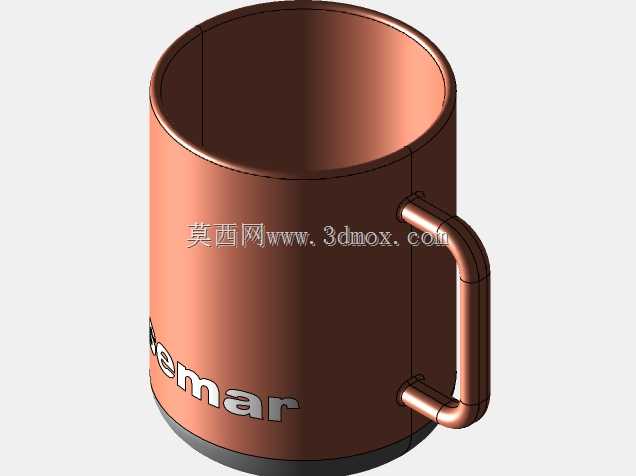

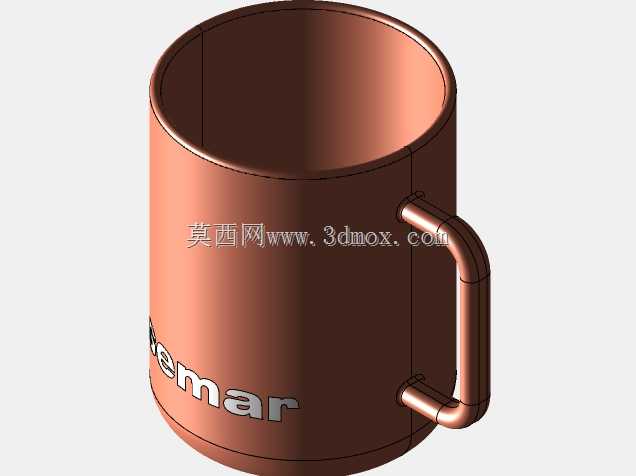

紫铜质感带把手直身饮水杯结构设计

　　日常接触的金属饮水器具里，紫铜材质的直身带柄杯一直是小众但受众稳定的品类，这类杯具最早可追溯到军旅与户外作业场景，因铜材质导热快、抑菌属性明确，早年在野外作业人员的随身装备里占比不低，后来逐步延伸到家居、餐饮软装领域，不少主打复古质感的餐吧、露营场景都会选用这类铜杯作为饮品容器。做这个杯体结构设计的时候，最先要敲定的是杯身的壁厚参数，紫铜板材的延展性能好，但日常使用过程中难免有磕碰，壁厚如果低于0.8mm，装常温液体时稍微受力就容易出现凹陷变形，要是壁厚超过1.5mm，整杯重量会攀升到400g以上，单手持握的负重感太强，日常使用体验会打折扣，最终把壁厚定在1.0mm，既保证了磕碰后的形变恢复冗余，空杯重量也能控制在260g左右，

　　符合单手握持的舒适区间。杯身采用直筒卷边结构，杯口位置做了向外的1.2mm圆弧卷边处理，这个细节不是单纯为了美观，日常饮水时唇部接触杯口的触感会更顺滑，不会出现薄金属割嘴的问题，同时卷边结构相当于给杯口做了一圈加强筋，能大幅降低杯口受外力挤压后的变形概率，哪怕从桌面高度跌落，杯口也不会轻易出现豁口。杯底位置做了向内收的0.5mm凹台结构，这个设计有两个实际作用，一是放置在光滑桌面时，凹台内部形成的微负压能让杯体放置更稳，轻微触碰不会轻易滑动，二是避免杯底平面和桌面完全贴合，要是桌面残留水渍，不会因为水膜张力把杯子吸在桌面上，拿取的时候更顺畅。把手部分的设计是整个结构里需要反复校核的部分，首先是把手的安装位置，上连接点距离杯口25mm，下连接点距离杯底30mm，这个间距是按照成年人手掌宽度的中位值测算的，握杯的时候手指能自然穿入把手与杯身的间隙，不会出现卡指或者握姿别扭的问题。把手本身采用圆管弯制结构，管径12mm，弯角处做了R18的圆弧过渡，没有尖锐棱角，握感贴合手掌的自然弧度，两个连接点和杯身采用满焊焊接处理，焊接位置做了打磨抛光，和杯身曲面完全顺滑过渡，没有凸起的焊道，既避免了焊接位置藏污纳垢，也能保证焊接强度，装满100℃沸水的时候，把手的承重冗余能达到满杯重量的5倍以上，不会出现开焊脱落的问题。杯身表面的标识采用凹陷式蚀刻工艺，不是后期粘贴或者印刷的图案，蚀刻深度0.2mm，日常擦洗不会磨损脱落，

　　同时凹陷的纹路也不会在握持时产生硌手的凸起。从实际使用场景来看，这个杯体既可以作为日常冷饮、热饮的盛装器具，铜材质的快速导热属性，用来装冰饮的时候杯身会快速凝露，能强化冰饮的凉感体验，装热饮的时候热量传导快，冬天还能临时作为暖手容器使用。设计过程中也规避了几个常见的结构问题，比如杯身内部没有任何拼接焊缝，整杯采用一体拉伸成型后再焊接把手，内部光滑无死角，清洗的时候没有藏污的缝隙，不会出现长期使用后残留污渍发霉的问题；杯身的锥度控制在0，也就是完全直筒结构，堆叠收纳的时候可以多个杯体嵌套放置，餐饮场景下能大幅节省储物空间，嵌套时的间隙控制在2mm，不会出现嵌套过紧难以拔出的问题。另外针对铜材质容易氧化的特性，

　　结构设计时预留了表面钝化处理的工艺余量，后期做防氧化钝化层的时候，不会因为尺寸公差导致杯盖（如果配套使用）或者嵌套配合出现卡滞。从安装边界来看，这个杯体的最大外径是82mm，总高度110mm，常规的车载杯架、桌面杯架都能适配，不需要额外调整放置空间，把手的外伸距离是35mm，放置在杯架里的时候把手不会和杯架边缘产生干涉。做这类日用五金器具的结构设计，不能只盯着外观质感，所有的曲面、壁厚、连接位置的参数，最终都要落到实际使用的体验上，哪怕是一个小小的卷边弧度、凹台深度，都会直接影响用户日常使用的顺畅度，每一处结构的取舍，都是在强度、重量、使用体验、加工成本之间找最优平衡点，比如之前试过把把手做成扁管结构，虽然视觉上更轻薄，但握感偏硬，长时间握持会硌手，最终还是换回了圆管结构；也试过把杯底凹台深度做到1mm，虽然放置稳定性更好，但清洗杯底的时候凹台内侧容易残留积水，晾干速度慢，最终调整到0.5mm，兼顾了稳定性和易清洁性。
