直径20mm挠性电机联轴器结构设计

项目分类:通用机械零部件 发布时间:2022-07-14 ID:678179
  • 直径20mm挠性电机联轴器结构设计
  • 直径20mm挠性电机联轴器结构设计
  • 直径20mm挠性电机联轴器结构设计
  • 直径20mm挠性电机联轴器结构设计
  • 直径20mm挠性电机联轴器结构设计

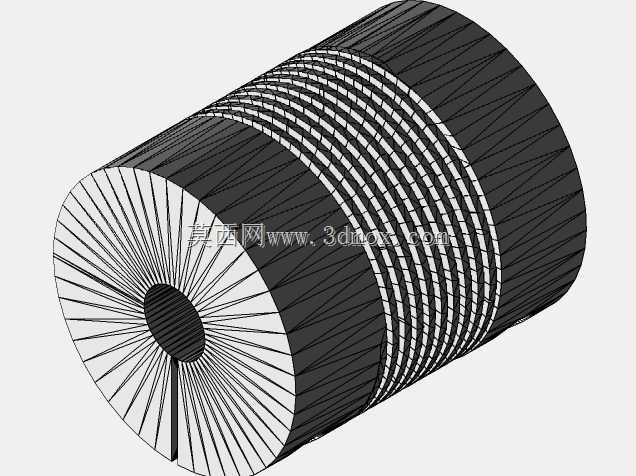

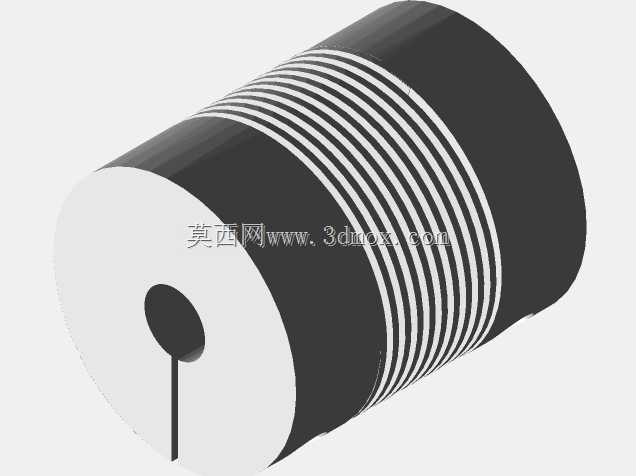

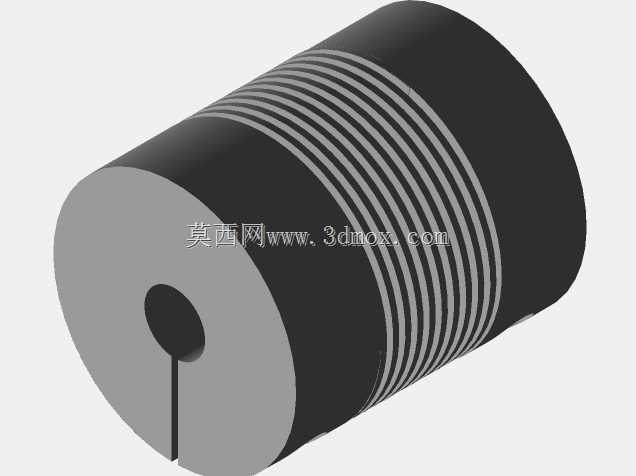

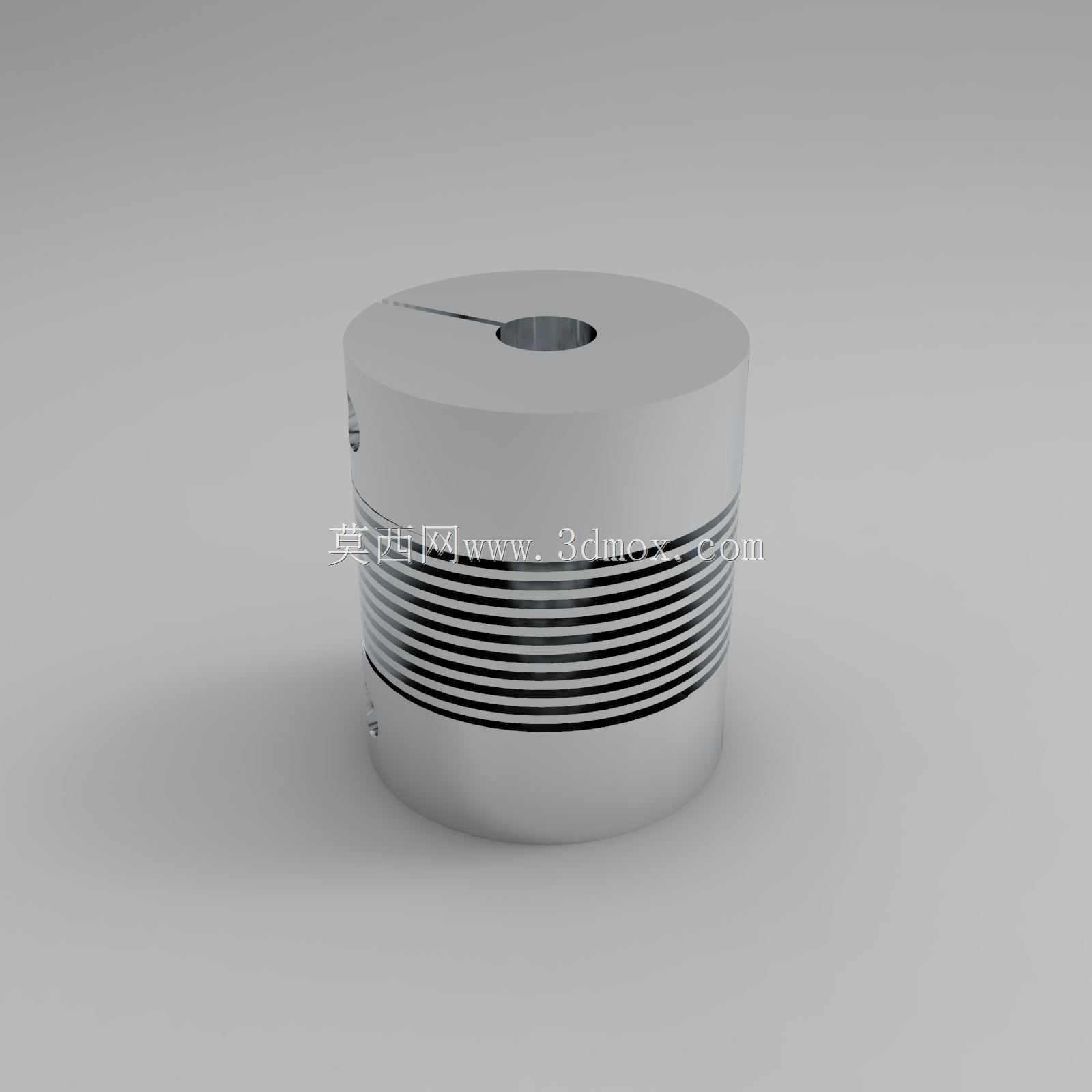

  在精密传动场景里,这类直径20mm的挠性联轴器,是解决轴系对中偏差、缓冲传动振动的核心连接件,日常选型中常被用于伺服电机、步进电机的输出端与负载端的动力衔接,也会配套在编码器、精密螺杆传动机构、小型机床平台的进给轴系中,承担扭矩传递同时补偿安装过程中不可避免的径向、角向与轴向偏差。从结构设计逻辑来看,这款联轴器采用一体式铝合金基体加工,中间段加工出等距分布的环形弹性槽,没有额外的拼接紧固件,靠基体自身的金属弹性实现偏差补偿,相比拼接式膜片联轴器、梅花联轴器,没有装配间隙,传动回差更小,更适合对传动精度要求高的场合。

  实际安装时,两端的轴孔分别对应主动轴与从动轴,靠侧面的紧定螺钉实现轴向锁紧,安装边界需要注意,轴孔插入深度要匹配联轴器两端的夹持段长度,不能顶到中间的弹性槽区域,否则会限制弹性段的形变空间,失去偏差补偿能力,甚至在运转过程中造成应力集中导致基体断裂。这类挠性结构的扭矩传递能力,和中间弹性槽的数量、槽宽、壁厚直接相关,建模时需要重点控制槽的加工公差,槽宽过大会降低整体扭转刚度,影响传动响应速度,槽宽过小则会削弱偏差补偿能力,无法抵消安装时的轴系错位。

  从应用场景的适配性来说,这类联轴器不适合大扭矩重载传动,更多面向轻载精密传动场景,比如3C设备的进给轴、小型检测设备的传动机构、编码器的信号采集端连接——编码器这类精密传感元件对轴系偏载非常敏感,哪怕很小的径向偏差都会造成轴承磨损、信号采集误差,用这类一体式挠性联轴器,既能传递平缓的扭矩,又能过滤掉电机端的高频振动,避免振动传递到编码器端影响测量精度。在螺杆传动的安装场景里,很多时候电机轴和螺杆轴的同轴度很难做到完全零偏差,尤其是采用悬臂安装的螺杆结构,运转过程中会有微小的轴向窜动,这款联轴器的弹性段可以吸收这类窜动,避免螺杆轴承承受额外的轴向力,延长螺杆支撑轴承的使用寿命。

  建模过程中,首先要确定两端轴孔的配合公差,和电机轴、负载轴的配合一般选用过渡配合,既保证装配时不会过松打滑,也不会因为过盈量太大造成装配困难。紧定螺钉的安装位置要避开弹性槽区域,设置在两端的刚性夹持段,螺钉孔的深度要控制在不会穿透轴孔内壁过多的范围,避免锁紧时螺钉顶伤轴表面,后续拆卸困难。中间的环形弹性槽采用等距阵列的方式建模,槽的边缘要做微小的倒角处理,避免应力集中,实际加工中如果槽边是尖锐直角,反复形变后很容易在槽根位置产生疲劳裂纹,造成联轴器断裂失效。

  选型匹配时需要核算传动端的额定扭矩,要保证联轴器的额定扭矩至少是传动系统最大扭矩的1.5倍以上,避免频繁正反转时的冲击扭矩超过联轴器的承载极限。安装时要先固定主动端的紧定螺钉,调整好从动轴的位置,保证轴插入深度符合要求后再锁紧从动端螺钉,不要在联轴器处于扭曲形变的状态下锁紧,否则初始装配应力会在运转过程中持续作用在弹性段,大幅缩短使用寿命。日常运维中,这类金属挠性联轴器不需要额外润滑,只要定期检查紧定螺钉是否松动、弹性槽位置是否有裂纹即可,相比橡胶弹性体的联轴器,不存在橡胶老化、温度形变的问题,适合在有一定温度波动的工业车间环境中长期使用。在小型机床平台的传动结构里,这类联轴器可以有效隔离电机运转时的振动传递到工作台面,提升平台的运动平稳性,尤其是在低速进给的场景下,不会因为联轴器的间隙造成爬行现象,保证进给运动的匀速性。
