Nextion基本系列人机交互触控显示屏结构

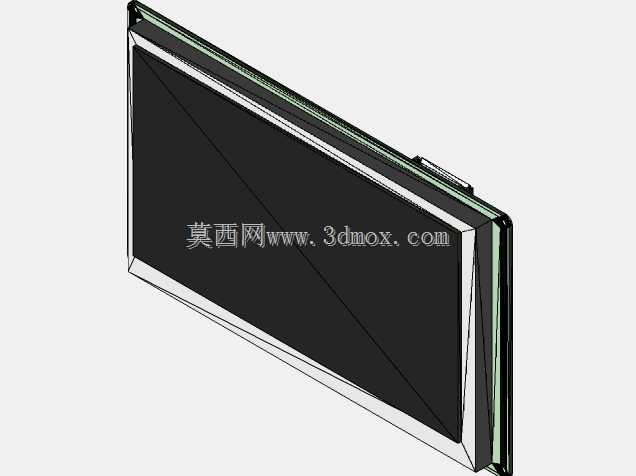

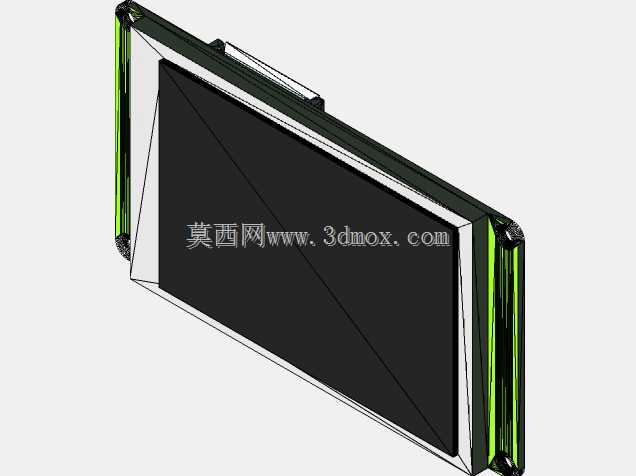

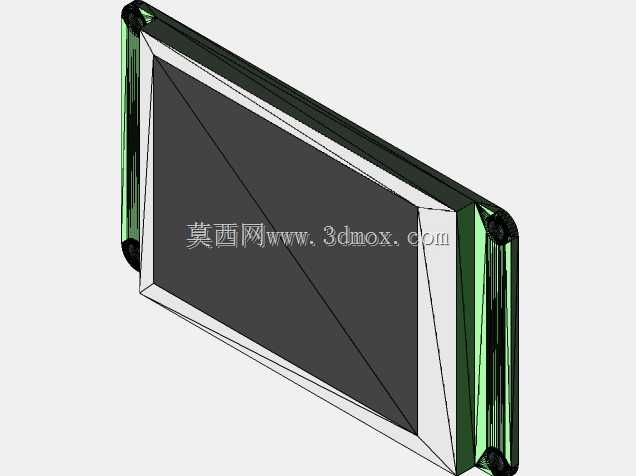

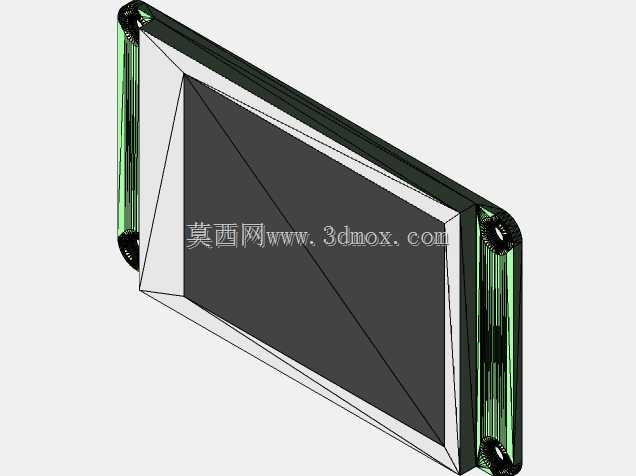

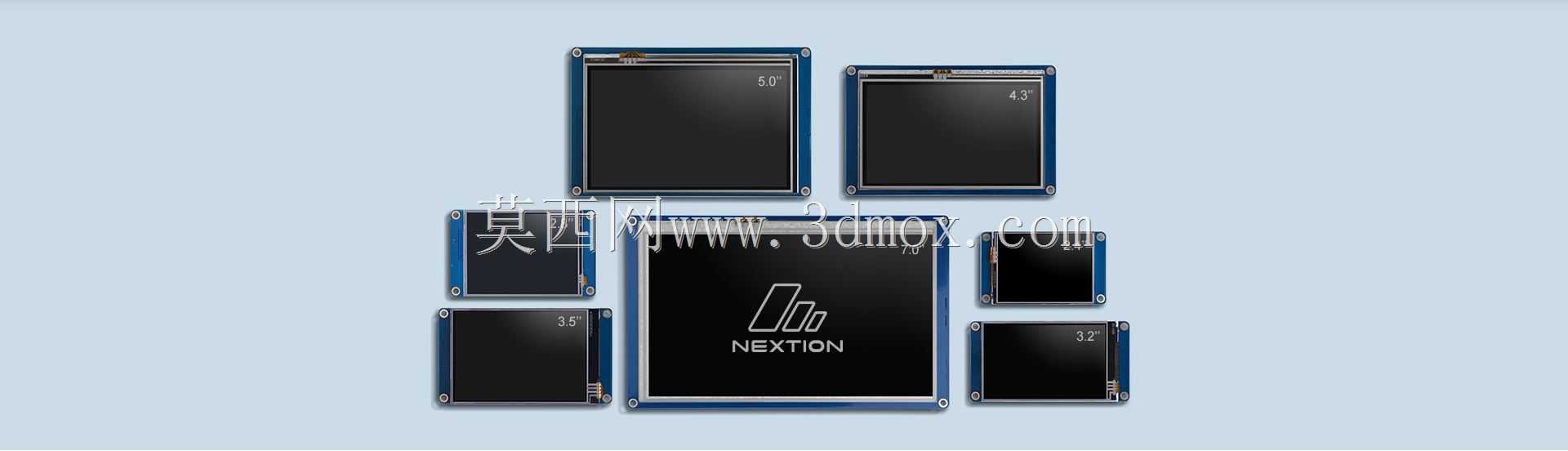

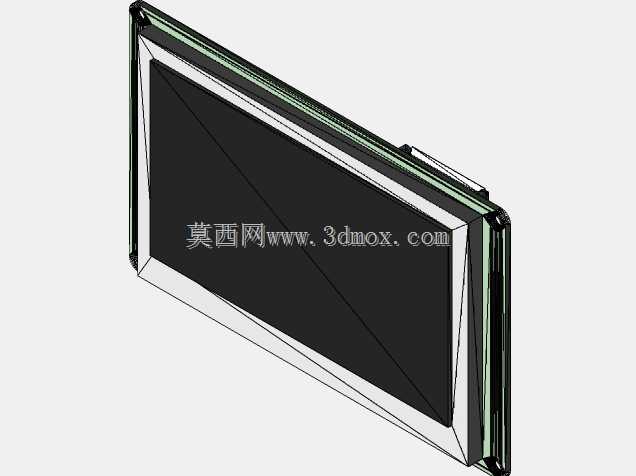

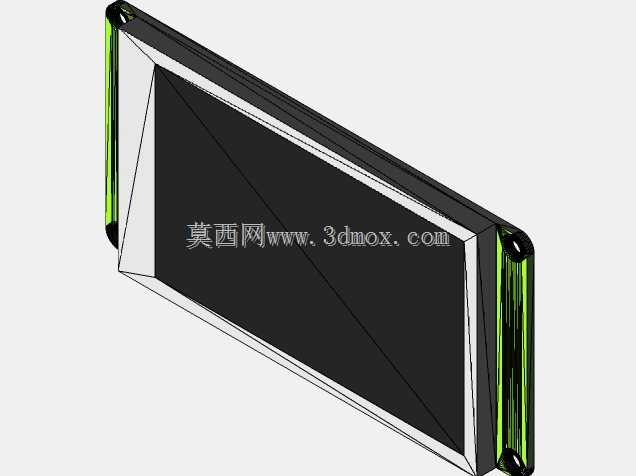

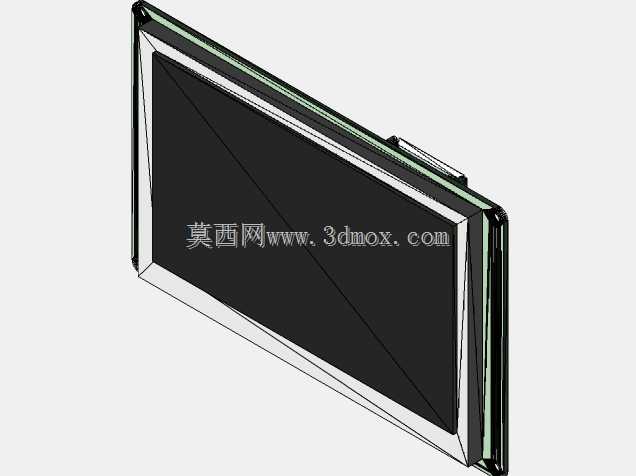

　　在工业控制、嵌入式设备开发、小型智能终端搭建的场景里，这类触控显示模组是连接硬件逻辑与用户操作的核心交互载体，不同于消费级电子的一体化屏幕方案，Nextion基本系列的屏体采用独立模组化设计，核心逻辑是让开发者无需复杂的图形界面编程，仅通过串口指令即可完成界面元素的触发、数据的显示反馈，大幅降低带屏设备的开发周期。从结构设计角度看，整个系列覆盖了3.2寸、3.5寸、4.3寸、5寸、7寸等多个常用显示尺寸，每个尺寸的屏体都采用统一的安装孔位布局逻辑，PCB边框预留的固定孔位适配常规面板嵌入式安装的公差要求，屏体正面的黑边区域做了等宽处理，既可以遮挡面板安装时的裁切缝隙，也能在贴装面板保护膜时提供足够的压合边界，避免屏幕显示区域被遮挡。

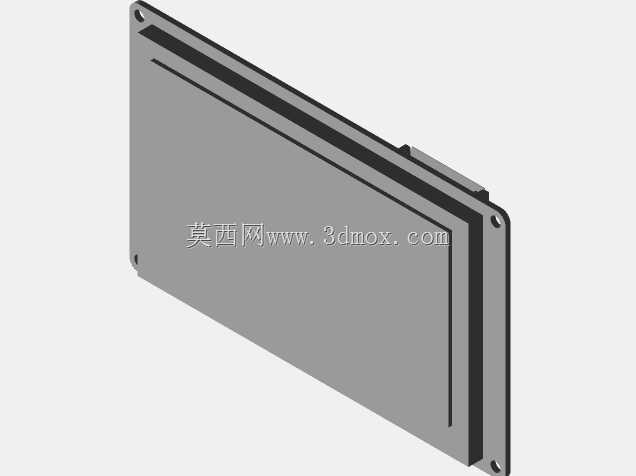

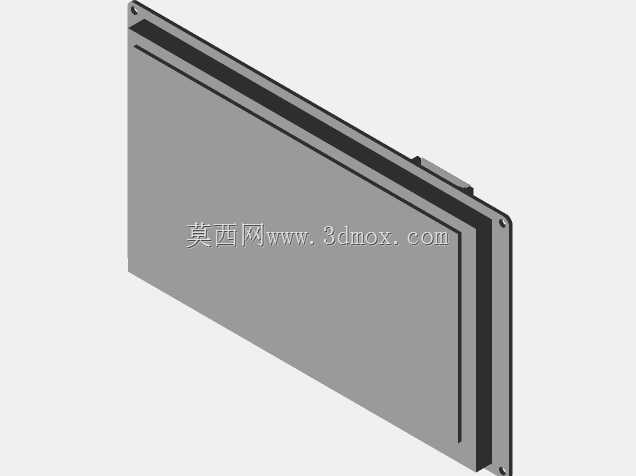

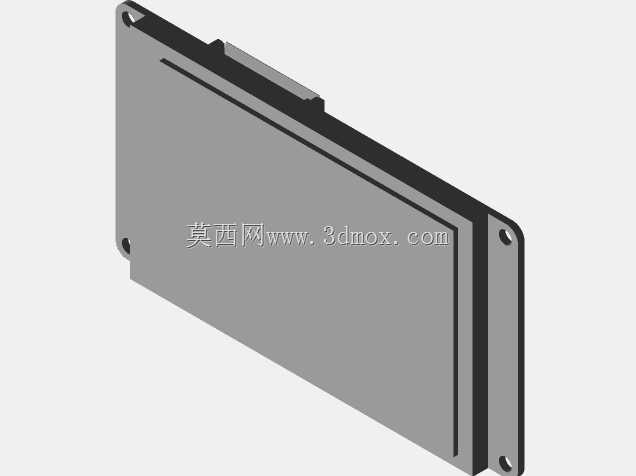

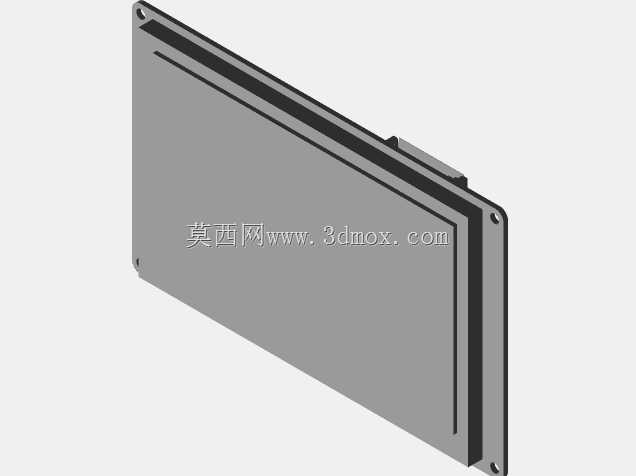

　　这类屏体的实际用途覆盖极广，小到桌面级小型设备的参数设置面板、智能充电桩的操作显示端，大到小型工控柜的状态监控界面、农业物联网设备的现场数据展示终端，都能看到同结构类型的串口屏应用。设计上屏体的驱动板与显示层做了一体化贴合，驱动板上的核心处理芯片布置在屏体背面的居中位置，外围的串口下载、供电接口统一排布在PCB的下侧边缘，这种布局的好处是在做设备壳体结构设计时，走线可以统一从下方引出，不会因为线材弯折顶到屏体背面造成安装间隙不均，同时PCB边缘做了半圆弧角处理，避免安装时锐角刮伤壳体内壁的绝缘层。

　　从安装边界来看，不同尺寸的屏体厚度控制在统一的公差区间内，面板嵌入的卡槽深度不需要针对不同尺寸做差异化调整，只要按照对应尺寸的屏体外轮廓预留0.2mm的安装间隙，就可以实现同系列不同尺寸屏体的面板通用化设计，这点对于做系列化产品开发的结构工程师来说非常友好，不需要为了更换不同大小的屏幕重新开整套面板模具，只需要调整面板上的显示开窗尺寸即可。屏体的触控层采用电阻式触控方案，适配工业场景下戴手套操作的需求，表面的覆盖层做了防眩光处理，在车间强光环境下也能清晰看清显示内容，不会因为镜面反光造成操作误触。

　　在结构可靠性设计上，屏体的PCB边框做了加厚铺铜处理，既可以提升整体的结构强度，避免安装时螺丝锁紧力过大造成PCB变形，也能起到一定的电磁屏蔽作用，减少工业现场强电设备对屏体显示信号的干扰。屏体背面的元件高度都控制在安全范围内，最高的电容元件也没有超出PCB边缘的限位高度，安装时不需要在壳体内部额外预留元件避让槽，进一步降低了壳体结构的设计复杂度。不同尺寸的屏体供电引脚、串口引脚的定义完全一致，硬件电路设计时可以做通用化的接口底座，更换不同尺寸屏体时不需要重新调整电路接线，大幅提升了产品迭代的效率。

　　实际选型过程中，这类模组的结构设计细节往往决定了整机的装配效率，比如该系列屏体的固定孔位都做了金属化沉头处理，螺丝锁紧时不会造成PCB基材的开裂，孔位到屏体边缘的距离统一为5mm，适配常规的M3固定螺丝的安装空间，不会出现螺丝孔距离边缘过近造成壳体侧壁强度不足的问题。屏体与驱动板的连接排线采用压合式固定，没有外露的软排线接头，避免了设备运输过程中震动造成排线松脱的故障，整体结构的抗震动性能满足常规工业设备的运输与使用要求。
