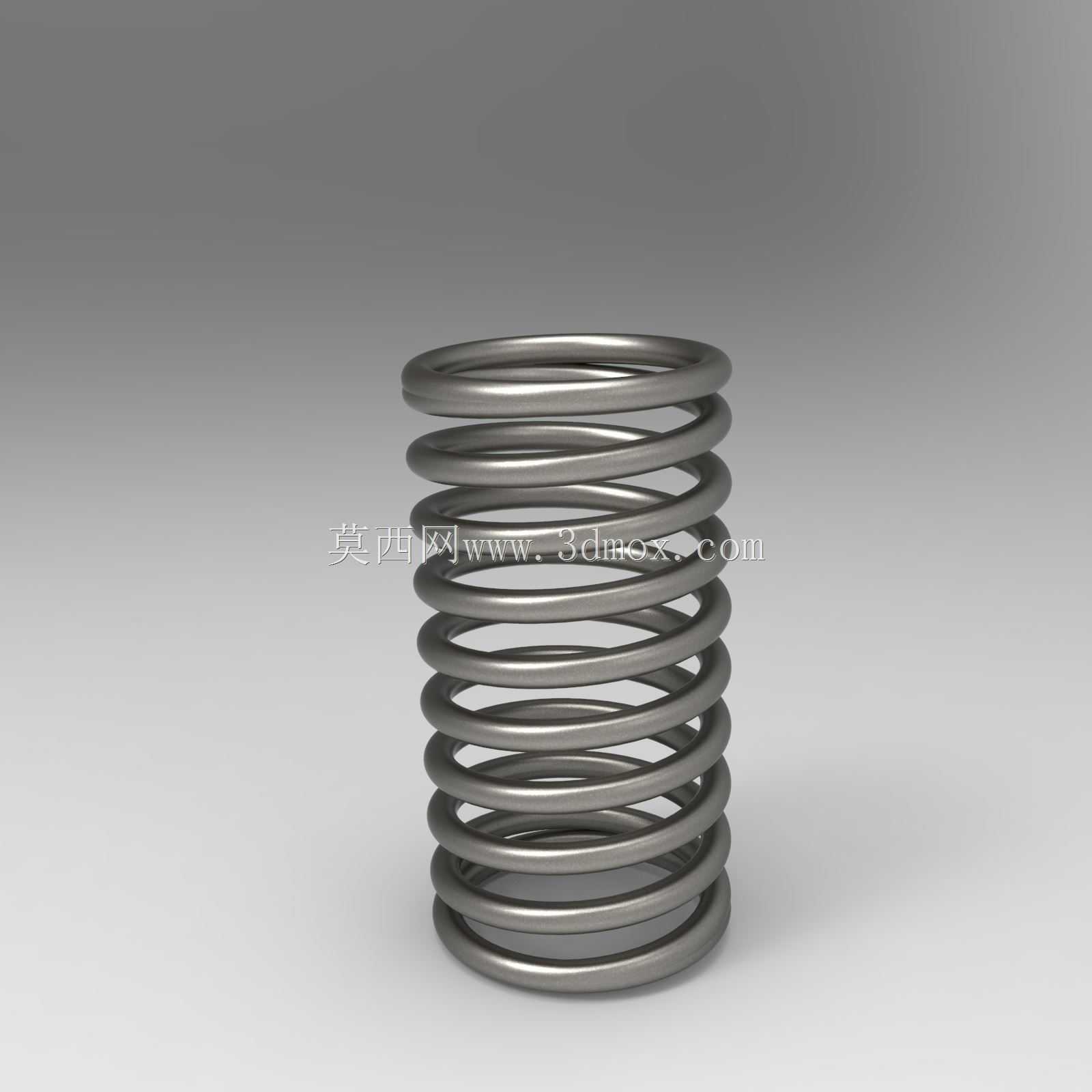

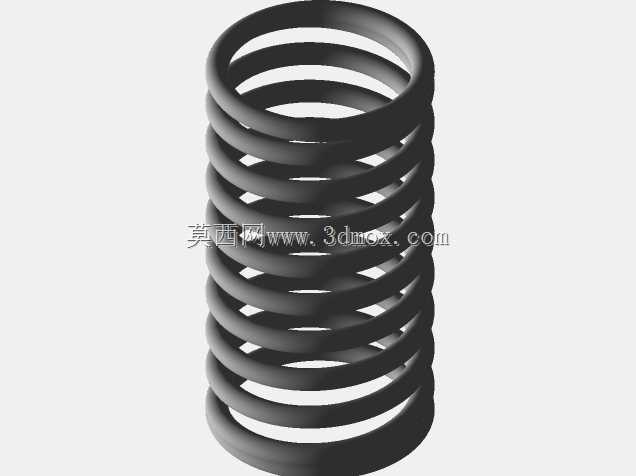

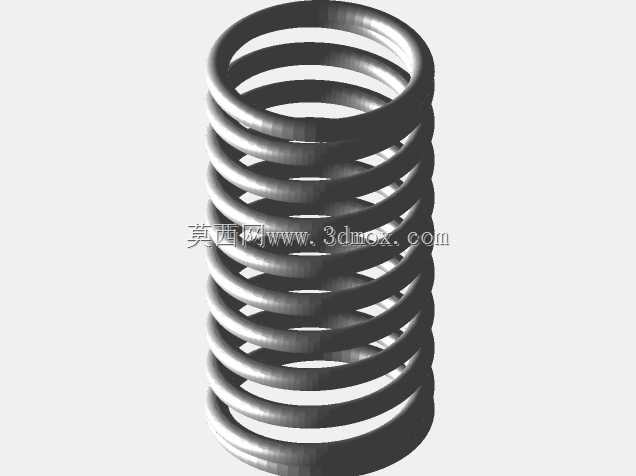

直径9mm高度20mm圆柱压缩弹簧结构

　　这类圆柱螺旋压缩弹簧是机械结构里最常见的弹性储能元件，日常能在各类需要缓冲、复位、储能、测力的场景里见到它的身影，小到消费电子的按键复位结构、家电的开盖缓冲机构，大到工业设备的阀组复位、工装夹具的压紧结构、小型动力设备的减震单元，都能用到这个尺寸规格的弹簧。从实际选型和设计的角度看，这个弹簧的外径控制在9mm，自由高度20mm，属于小型压缩弹簧的常用尺寸区间，安装时需要预留的径向空间只要略大于弹簧外径即可，轴向的安装空间需要结合弹簧的预压量和工作行程来核算，通常这类小弹簧的工作行程不会超过自由高度的30%，避免压并时产生过大的内应力导致永久变形。设计这类弹簧的时候，首先要确认的是工作载荷需求，匹配对应的弹簧丝直径、有效圈数，

　　弹簧的两端通常会做并圈磨平处理，保证安装时端面和安装座贴合平整，不会出现受力偏斜的情况，有效圈数的设定直接影响弹簧的刚度，圈数越多刚度越小，相同压缩量下提供的弹力越小，反之圈数越少刚度越大，弹力输出越硬。在实际装配场景里，这类小弹簧多数会套在导向轴上或者安装在导向孔内，避免工作过程中出现侧向弯曲失稳，尤其是行程较长的使用场景，导向结构的设计直接决定弹簧的使用寿命，如果没有导向结构，弹簧反复压缩过程中很容易出现偏磨、弯折，提前发生断裂失效。从功能特性来说，这类等节距圆柱压缩弹簧的弹力和压缩量在弹性变形区间内呈线性关系，这也是它被广泛应用的核心原因，设计人员可以很方便地通过胡克定律核算不同压缩量下的弹力输出，匹配结构的受力需求，

　　不需要复杂的力学仿真就能得到比较准确的受力结果。在做三维建模的时候，需要准确还原弹簧的螺旋升角、丝径、有效圈数、两端并圈的结构，还要注意弹簧压并高度的参数，避免结构设计时预留的最小间隙小于压并高度，导致装配时弹簧被压死，出现结构卡滞或者弹簧损坏的问题。很多新手设计这类弹簧的时候容易忽略端面磨平的结构，直接用等节距螺旋线扫掠生成模型，实际加工出来的弹簧两端会有突出的簧丝端头，安装时无法和安装面完全贴合，受力时会出现偏载，不仅弹力输出达不到设计值，还很容易出现异响、过早疲劳断裂的问题。另外在选型匹配的时候，还要结合使用环境确认弹簧的材质，普通场景下用碳素弹簧钢丝就能满足需求，成本低、强度足够，如果是在腐蚀环境或者高温环境下使用，

　　就需要换成不锈钢弹簧丝或者其他合金材质，对应的刚度参数也会有变化，需要重新核算弹力输出。这类小尺寸弹簧在通讯类设备的结构里也很常见，比如连接器的接触端子压紧、设备舱门的锁扣复位、按键的回弹结构，都会用到类似尺寸的压缩弹簧，因为安装空间紧凑，对弹簧的尺寸精度要求更高，簧丝直径、外径、自由高度的公差都需要控制在较小的范围内，否则很容易出现装配后弹力过大按键按不动，或者弹力过小按键无法复位的问题。在做设备维护更换的时候，也要注意核对弹簧的刚度参数，不能只看外形尺寸替换，同样外形尺寸的弹簧如果丝径不同，刚度差异会很大，替换后会导致整个结构的受力状态偏离设计值，出现功能故障。建模过程中还要注意螺旋扫掠的路径连续性，避免出现面的褶皱或者几何错误，保证模型导入到装配体里能够正常做干涉检查，模拟弹簧压缩过程中的运动状态，提前排查安装空间是否足够，和周边零件是否存在运动干涉。
